تعمیرات تلویزیون ایکس ویژن
با سلام خدمت بازدید کنندگان سایت تعمیرات تلویزیون امروز تصمیم دارم برای علاقه مندان به یادگیری و آموزش تعمیرات تلویزیون LED مخصوصا در برند XVISION یک مطلب آموزشی مفید منتشر کنم. یکی از محبوب ترین و پرفروش ترین مدلهای تلویزیون ایکس ویژن ، دو مدل تلویزیون در سایز 22 اینچ بوده است. برای همین با توجه به گذشت 8 سال از پایان گارانتی این محصول که از سمت شرکت خدمات پس از فروش مادیران بوده است ، تعمیرات این محصول در اکثر تعمیرگاه های غیر رسمی در حال انجام است ، برای همین گاهاً ممکن است تعمیر کاری بخواهد از دو دستگاه مانیتور / تلویزیون ایکس ویژن در دو مدل متفاوت ، در صورت پیدا نکردن قطعه یدک ، یکی از آنها را با قطعات دیگری تعمیر و درست کند. تماس های زیادی با دفتر ما گرفته میشود و سوال میشود که فرق بین تلویزیون LE-22D20 و LE-22D40 در چیست؟ تقریبا این دو مدل LE-22D20 و LE-22D40 تفاوت خیل کمی با هم دارند و در شرایط خاص میتوان قطعات آنها را باهم جابجا کرد. تصاویری از مین برد MAIN BOARD تلویزیون های LED ایکس ویژن XVISION در دو مدل LE-22D20 و LE-22D40 برای شما قرار میدهم. نکته : برای سهولت در باز شدن عکس ها ، حجم آنها بشدت کم شده است ، اما لینک دانلود هر عکس با کیفیت خیلی بالا در زیر عکس آن برد قرار گرفته است ، که جهت مشاهده آن کافیست روی لینک آن کلیک نمایید.
تصویر زیر مربوط به مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D20 میباشد :
لینک دانلود عکس مین برد LE22D20 با کیفیت عالی
تصویر زیر مربوط به مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D40 میباشد :
لینک دانلود عکس مین برد LE22D40 با کیفیت عالی
تصویر زیر مربوط به پشت مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D20 میباشد :
تصویر زیر مربوط به پشت مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D40 میباشد :
تصویر زیر مربوط به ولتاژ مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D20 میباشد :
لینک دانلود عکس ولتاژ مین برد LE22D20 با کیفیت عالی
تصویر زیر مربوط به ولتاژ مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D40 میباشد :
دانلود عکس کانکتور LE22D40 با کیفیت عالی
تصویر زیر مربوط به کابل مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D20 میباشد :
لینک دانلود عکس ولتاژ کانکتور مین برد LE22D20 با کیفیت عالی
تصویر زیر مربوط به کابل مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D40 میباشد :
تصویر زیر مربوط به کانکتور کابل مین برد MAINBOARD تلویزیون LED ایکس ویژن XVISION مشترک در دو مدل LE-22D40 و LE-24D40 میباشد :
تصویر زیر مربوط به AV BOARD برد تلویزیون LED ایکس ویژن مدل LE-22D40 میباشد :
تصویر زیر مربوط به مین برد MAINBOARD همراه با AV BOARD جداگانه تلویزیون LED ایکس ویژن مدل LE-22D40 میباشد :
دو روز قبل خانم محترمی از طرف آموزشگاه زبان گات شعبه غرب تهران ( بلوار آیت الله کاشانی نرسیده به جنت آباد ، روبروی شهر کتاب ) تماس گرفتند و فرمودند یکی از مانیتور / تلویزیون های کلاس های آموزش زبان چینی آنها خراب شده است و دستگاه چراغ استندبای قرمز STANDBY روشن است ON اما فقط نور RED دارد ، و با ریموت کنترل از راه دور یا کلیدهای خود پنل هم روشن نمی شود . جهت برسی اولیه به این مرکز آموزش زبان گات شعبه غرب تهران مراجعه کردیم و با باز کردن قاب پشت دستگاه و مشاهده وضعیت دستگاه و با کمک مولتی متر ولتاژ 5 ولت استندبای را دیدیم کمتر است و فرمان روشن شدن نیز ارسال نمی شود و با برسی کامل تر مشخص شد آی سی های ADJ آن ایراد دارد که شماره 1117 آن و شماتیک و اطلاعات تکمیلی ان در مطلب دیگری مشخص شده است . البته متاسفانه عدم همراه داشتن آیسی ادجاست ADJ مجبورمان کرد مانیتور را به دفتر تعمیرات مرکزی در خیابان جمهوری منتقل کنیم تا تست و برسی های لازم انجام شود و بعد از تعمیر دستگاه به محل مشتری در غرب تهران برده شود . در جدول زیر شما میتوانید تصاویری از برد تغذیه POWER BOARD LE22D40 و برد اصلی مین MAIN BAORD XVISION LE22D40 را مشاهده نمایید ، جهت نمایش تصاویر در سایز بزرگتر و با کیفیت تر روی آنها کلیک نمایید. دقت نمایید اگر تجربه کافی برای تعمیرات الکترونیک را ندارید به برد دست نزنید چون تمامی قطعات SMD هستند و تعویض انها به مهارت نیاز دارد و فلت های بکلایت LE22D40 بسیار ظریف است و براحتی از سوکت خود جدا شده و شما را به دردسر می اندازد و همچنین کابل LVDS هم از روی مین برد جدا کردید حتما به جهت آن که معمولا با مقداری جوهر آبی از کارخانه مادیران در هشتگرد در زمان مونتاژ مشخص شده ، نمایان است. دقت نمایید که AV یا همان ورودی سه فیش بصورت یک برد اکسترنال به برد اصلی MAIN BAORD متصل است.
|
|
|
|
|
|
|
|
برای دریافت نقشه شماتیک مین برد تلویزیون LED ایکس ویژن مدل le-22d20 و یا نقشه شماتیک مین برد تلویزیون LED ایکس ویژن مدل LE-24D20 روی لینک زیر کلیک نمایید
نقشه شماتیک تلویزیون ال ای دی ایکس ویژن مدل 22D20 و 24D20
جهت انجام تعمیرات تخصصی تلویزیون های ایکس ویژن با ما تماس بگیرید
پویا مشفق : 09194900934
تعمیرات تلویزیون :
الجی - سامسونگ- مارشال - جی وی سی - سونی - فیلیپس
سلام
چند روز قبل در ادامه تماس یکی از مشتریان شرکت مادیران MADIRAN بابت تعمیر یک دستگاه تلویزیون ال ایدی ایکس ویژن در سایز 24 اینج در مدل LE-24D20 با دفتر تعمیرات تلویزیون های ال ایدی LED در غرب تهران TEHRAN ،درباره تعمیر تلویزیون ال ایدی LED ایکس ویژن مدل LE-24D20 مطلبی را برای شما عزیزان بیان کردم.
امروز میخواهم آموزشی کامل تر و در ادامه آموزش تعمیر ال ایدی LE-24D20 ایکسویژن برای شما تعمیرکاران و مشتریان مادیران داشته باشم.
در تعمیر تلویزیون ال ایدی اکس ویژن توضیح دادیم که در صورتی که پروگرام دستگاه ذخیره نمیشود و تلویزیون روشن نمیشود و شما به این نتیجه برسید که رگولاتور های ولتاژ ایراد دارد باید جهت تعمیر تلویزیون ال ایدی آنها را ابتدا تست و در صورت خرابی رگولاتور آن را تعویض نمایید.
حالا چگونه این تست را انجام دهید
آموزش تعمیر و تست رگولاتور ال ایدی ایکس ویژن LE-24D20
ابتدا در دو تصویری که در زیر مشاهده میکنید شماتیک رگولاتور ها رو برایتان ارسال میکنم

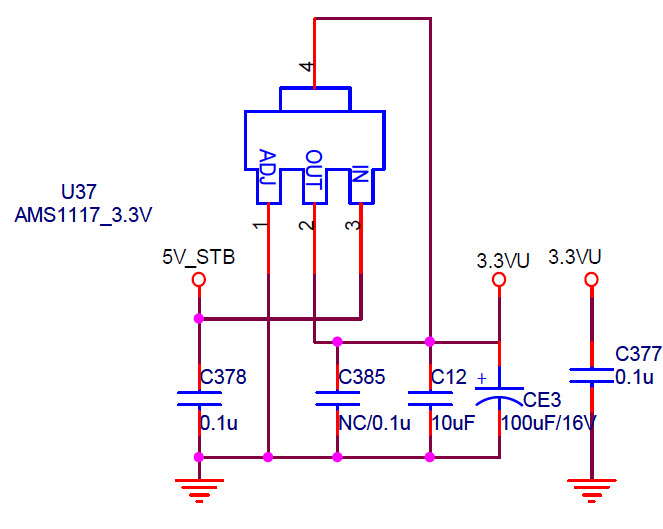

رگولاتور 3.3 ولت تلویزیون ال ایدی ایکس ویژن

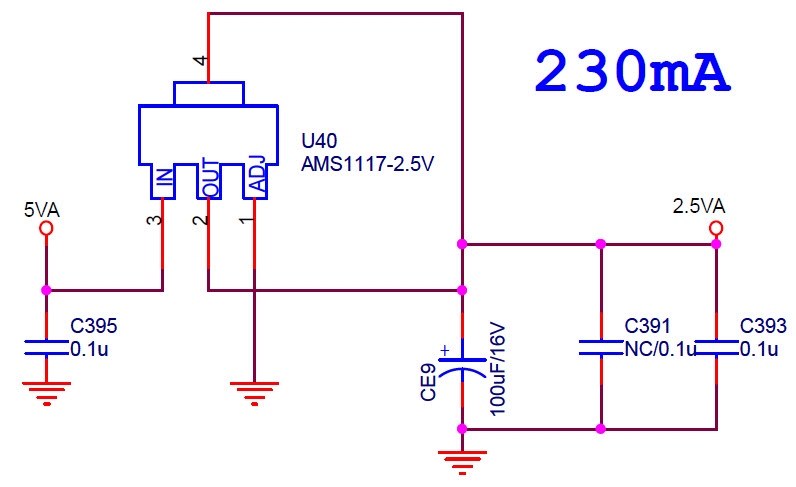

رگولاتور 2.5 ولت تلویزیون ال ایدی ایکس ویژن
با توجه به دیتا شیت رگولاتور AMS1117 مشخص است که در صورتی که شما به پایه ورودی رگولاتور 5 ولت DC را بدهید ، در پایه خروجی آن با توجه به مدل ولتاژ 3.3 ولت یا ولتاژ 2.5 ولت را خواهید داشت.
برای تست رگولاتور تلویزیون ال ایدی ایکسویژن LE-24D20 چندین روش وجود دارد :
ساده ترین راه این است که بعد از عایق کردن زیر مین برد تلویزیون ال ایدی ایکس ویژن LE-24D20 و برد پاور دستگاه تلویزیون ال ایدی LE-24D20 ایکسویژن را به برق بزنید و بعد شروع به ولتاژ گیری نمایید.
ابتدا مطمئن شوید 5 ولت را روی پایه ورودی رگولاتور مین برد تلویزیون ال ایدی ایکس ویژن LE-24D20 داشته باشید.
سپس با توجه به مدل رگولاتور سعی کنید پایه زمین را شناسایی کنید ( برای این کار به مسیر های روی مین برد تلویزیون ال ایدی ایکسویزن ر دقت نمایید تا خیلی راحت بتوانید مسیر ارت را مشخص کنید.
LED XVISION
با کمک ولتمتر ، پراپ مشکی را به پایه زمین رگولاتور متصل کنید و پراب قرمز را بهپایه خروجی بزنید و رنج ولتاژ گیری را روی 2 تنظیم کنید. اگر در این حالت ولتاژ 2.5 یا 3.3 ولت را دارید که رگولاتور مین برد ال ایدی ایکسویزن LE24D20 سالم است در غیر این صورت ، دوباره سعی کنید با ولتاژ بین پایه زمین و پایه ورودی را اندازه گیری کنید و 5 ولت را ببینید.

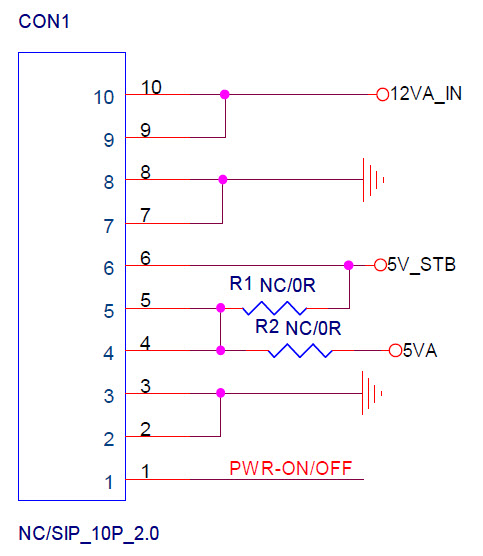

تصویری در زیر ولتاژ شماتیک پایه های کانکتور بین پاور و مینبرد را نشان میدهد.
با توجه به شماره پایه ولتاژ 5 ولت را پیدا کنید - مسیر آن رادنبال کنید تا به پایه ورودی رگولاتور LE24D20 برسید.
اگر از این روش به نتیجه نرسیدید اگر به برد تلویزیون ال ایدی LE24D20 آسیب نمیزنید ، رگولاتور را از مدار جدا کنید و خارج برد آن را تست کنید.
میتوانید برای داشتن ولتاژ 5 ولت برد پاور را بدون اتصال به هیچ قسمت دیگری از تلویزیون LE24D20 فقط به برق بزنید و کابل مین به پاور را نگاه کنید و رنگ کابل پایه 5 ولت را شناسایی کنید و از آن برای گرفتن ولتاژ ورودی رگولاتور LE24D20 استفاده کنید.

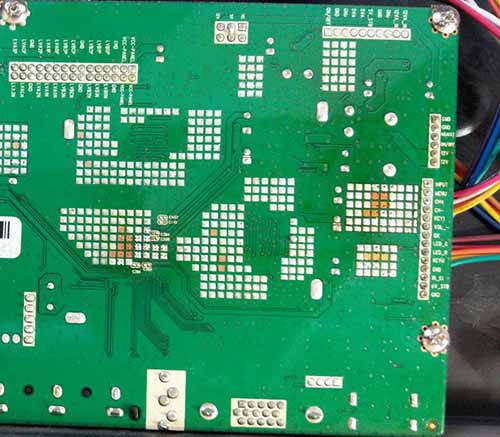

تصویری در زیر پشت مین برد تلویزیون ال ای دی ایکس ویزن مدل LE24D20 را نشان میدهد که ولتاژ های نوشته شده روی مین برد LE24D20 مشخص است

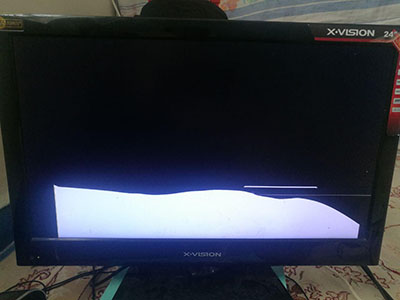

در تصویر زیر نمونه ای از این مدل دستگاه که صفحه نمایش LCD آن شکسته است را مشاهده نمایید :
این ایراد قابل تعمیر نیست و باید صفحه نمایش تعویض شود ، هزینه برای سایز 22 اینچ حدود 700 هزار تومان و برای سایز 24 اینچ حدود 950 هزار تومان است.
جهت دریافت خدمات تعمیرات تلویزیون های ال سیدی LCD و ال ایدی LED ایکس ویژن XVISION در تهران TEHRAN و کرج KARAJ میتوانید از روش های زیر با ما در تماس باشید
دیروز پنجشنبه آخر سال 1397 دوستی با تلفن غرب ایکس ویژن در تهران تماس گرفت و اعلام خرابی برای یک دستگاه تلویزیون ال ای دی ایکس ویژن 24 اینچ مدل LE-24D20 داد که طبق گفته مشتری تلویزیون الیدی ایکسویژن LE24D20 روشن نمیشود.

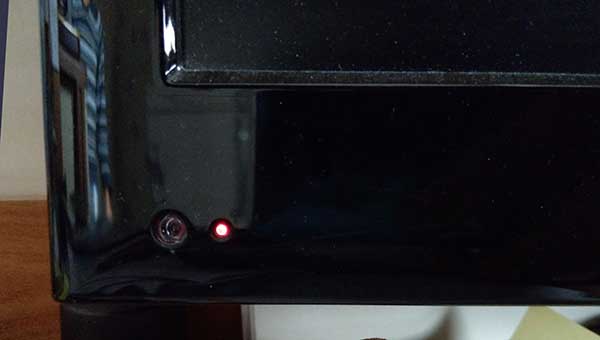

جهت تعمیر بعد از هماهنگی لازم از طرف دفتر غرب بخش صوتی و تصویری با مشتری ، به منزل ایشان در غرب تهران ، صادقیه ، کاشانی مراجعه شد.تلویزیون ایکس ویژن ال ای دی LE-24D20 یک چراغ پاور که به اصطلاح تعمیرکاران تلویزیون های ایکسویژن چراغ وضعیت گفته میشود از همیشه کم نور تر میباشد. تصویری در زیر چراغ وضعیت تلویزیون الیدی ایکسویژن مدل LE-24D20 را نشان میدهد.

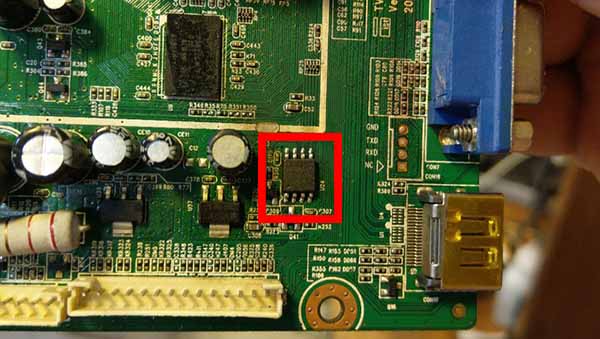

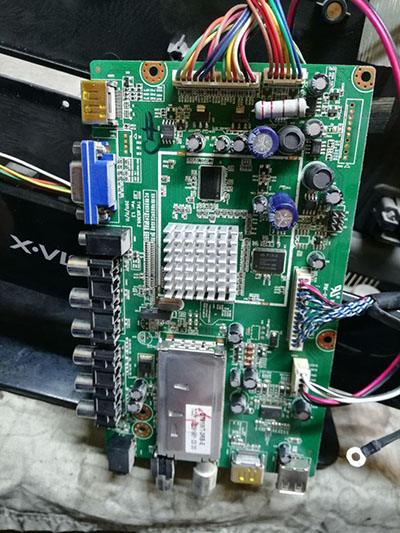

چراغ وضعیت یا همان چراغ استند بای تلویزیون های الیدی ایکس ویژن دقیقا کنار چشمی کنترل تلویزیون ایکس ویژن ال ای دی مدل LE24D20 قرار دارد. بعد از تست تلویزیون الیدی ایکس ویژن LE24D20 مشخص شدن با وجود اینکه چراغ استندبای تلویزیون ال ای دی ایکس ویژن روشن است و قرمز میباشد اما از استندبای خارج نمیشود و روشن نمیشود. تلویزیون الیدی ایکس ویژن را باز کردیم ، از روی تجربه این ایراد از برد پاور نمیباشد و مین برد LE24D20 ایراد دارد. ابتدا ایرادی که در این مدل LE24D20 زیاد دیده میشود خرابی دو عدد خازن الکترولیتی میباشد اما این دستگاه این مشکل را نداشت. ابتدا جهت رفع ایراد و تعمیر آیسی حافظه یا همان آیسی فلش تلویزیون ال ای دی LE24D20 ایکسویژن را باید پروگرام کرد. برای این کار با کمک هیتر آیسی فلش LE24D20 را جدا کنید ، با تینر خوب بشویید ، روی رابط پروگرمر قرار دهید و با برنامه خود پروگرامر ایکس ویژن چک کنید که ایسی سالم باشد و میزان حجم حافظه شناسایی شود که در تلویزیون الیدی ایکس ویژن از آیسی فلش 4 مگابایت با 64 بیت استفاده میشود . فایل آخرین آپدیت الیدی ایکسویژن را روی فلش البته بعد از فرمت کردن ایسی فلش LE24D20 بریزید. خیلی خوب با کمک روغن لحیم مرغوب و با توجه به اینکه به برد LE-24D20 آسیب نرسد دوباره آن را روی برد متصل کنید و با کمک ذره بین چک کنید تمام هشت پایه آیسی فلش LE-24D20 کامل متصل باشد.
در این تعمیر خاص بعد از پروگرام کردن آیسی فلش ایکس ویژن LE-24D20 ال ای دی پس از جمع کردن دستگاه تلویزیون LED را زدیم به برق و دستگاه روشن شد و منوی کانال یابی باز شد . اما پس از یکبار از برق کشیدن و دوباره وصل کردن برق تلویزیون ال ای دی LED ایکس ویژن LE-24D20 دوباره دستگاه به حالت استندبای رفت و روشن نشد. وقتی با این ایراد LED در الیدی ایکس ویژن روبرو شدید برای تعمیر آن سه حالت وجود دارد:
حالت اول تعمیر LED ایکسویژن :
پروگرام آیسی فلش LE-24D20 الیدی ایکس ویژن کامل و موفقیت آمیز انجام نشده.
تعمیر: دوباره مراحل پروگرام کردن ال ای دی ایکس ویژن را انجام و تکرار کنید.
حالت دوم تعمیر LED ایکسویژن :
آیسی حافظه ال ای دی ایکس ویژن LE-24D20 خراب شده باشد.
آیسی فلش LE-24D20 را تعویض نمایید.
حالت سوم تعمیر LED ایکسویژن:
رگولاتور های LE-24D20 تامین کننده ولتاژ آیسی حافظه LE-24D20 خراب شده است.
تعمیر:هر دو رگولاتور LE-24D20 را تعویض نمایید.

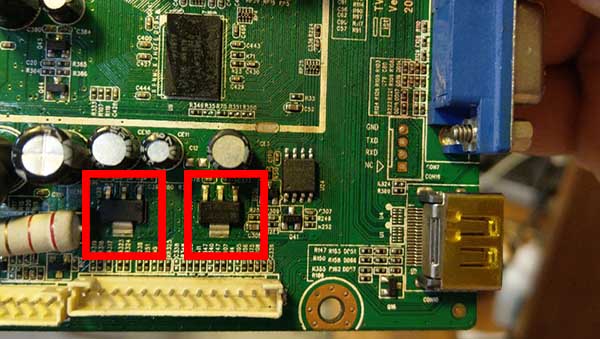

تصویری در زیر رگولاتور های ولتاژ تلویزیون ال ای دی ایکس ویژن LE-24D20 را نشان میدهد.
در صورتی که ایراد برطرف نشد و ایرادات دیگری در این مدل از LED تلویزیون های ایکس ویژن وجود داشت میتوانید به مطالب دیگری که درباره آموزش تعمیرات مانیتور LE-22D20 و LE-24D20 در این وبلاگ نوشته شده است مراجعه نمایید.لینک چند مطلب مشابه را در زیر برای شما بازدید کنندگان محترم سایت مکس ویژن قرار میدهیم :
مقایسه مین برد تلویزیون LED ایکس ویژن در دو مدل LE-22D20 و LE-22D40
نقشه | شماتیک | ایکس ویژن | 24D20 | تعمیرات
شماره تماس تعمیر تلویزیون ایکس ویژن:
این وبلاگ توسط کارشناس سابق بخش فنی تعمیرات تلویزیونهای LCD و LED شرکت مادیران مدیریت و بهروزرسانی میشود.
