آموزش تعمیر و تعویض بکلایت تلویزیون ایکس ویژن مدل 50XCU635

پیرو تماس تلفنی دوست عزیزی از حسن آباد فشافویه و توضیح ایشان از بابت خرابی عجیبی که تلویزیون LED برند XVISION به مدل 50XCU635 با این توصیف که تلویزیون رو روشن می کنند بعد از اینکه حدود یک ساعتی کار کند تصویر می رود اما صدا باقی می ماند . اگر تلویزیون رو خاموش کنند و مثلا نیم ساعت صبر کنند تا خنک شود و مجدد روشن کنند ، دوباره تلویزیون به کار خودش ادامه میده ولی این بار قفاصله روشن موندن کمتر میشه و مثلا بعد 45 دقیقه دوبره تصویر قطع میشه . متاسفانه بدللی اطلاعات کم مشتری برای گرفتن تست بکلایت و نا مشخص بودن اینکه وقتی تصویر می رود آیا بکلایت خاموش می شود یا روشن است ، برای همین ما نتوانستیم بصورت مستقیم و قطع به یقین ایراد را به مین برد MAIN BOARD یا بکلایت BACKLIGH ارتباط دهیم . با مشتری صحبت شد که ماشین مخصوص شرکت ( وَن ) اعزام شود جهت جابجایی ، ولی ایشانن گفتند دفتر ما در مسیر ایشان هست و خودشان دستگاه رو به شعبه نمایندگی ما می آورند . آدرس و لوکیشن رو به ایشان از طریق تلگرام ارسال کردیم ( جهت مشاهده آدرس و لوکیشن شعبه اصلی اینجا کلیک کنید ). بعد از اینکه دستگاه رسید خیلی سریع متوجه یک نکته شدیم که عجیب بود چطور به چشم مشتری نیامد و تلفنی این مورد را به ما نگفت ، وگرنه خدمات در منزل خودشان داده می شود . نیمه پایین تصویر تاریک بود ، البته خیلی دیده نمیشد اما در پس زمینه های روشن و سفید مشخص بود که نیمه پایین تاریک تر از نیمه بالایی است .

بعد از استعلام هزینه از دفتر مرکزی مادیران برای بکلایت ، قیمت را به مشتری اعلام کریدم و ایشان هم تایید دادند . بکلایت را از سیستم فروش غیر حضوری قطعات یدکی تلویزیون های ایکس ویژن ( مادیران ) از هشتگرد ، سفارش دادیم . یک روز بعد قطعه بکلایت 50XCU635 به دست ما رسید . مراحل تعویض را با کمک تصاویر زیر با هم مرور می کنیم .

تصویر شماره 1 :

تصویر شماره 2 :

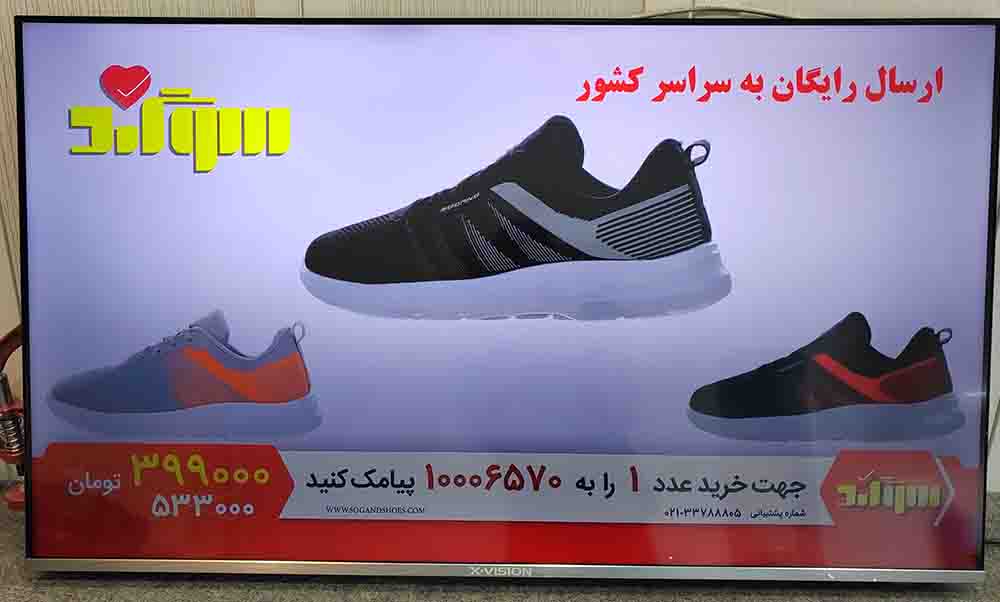

توضیح تصویر شماره 1 و 2 :

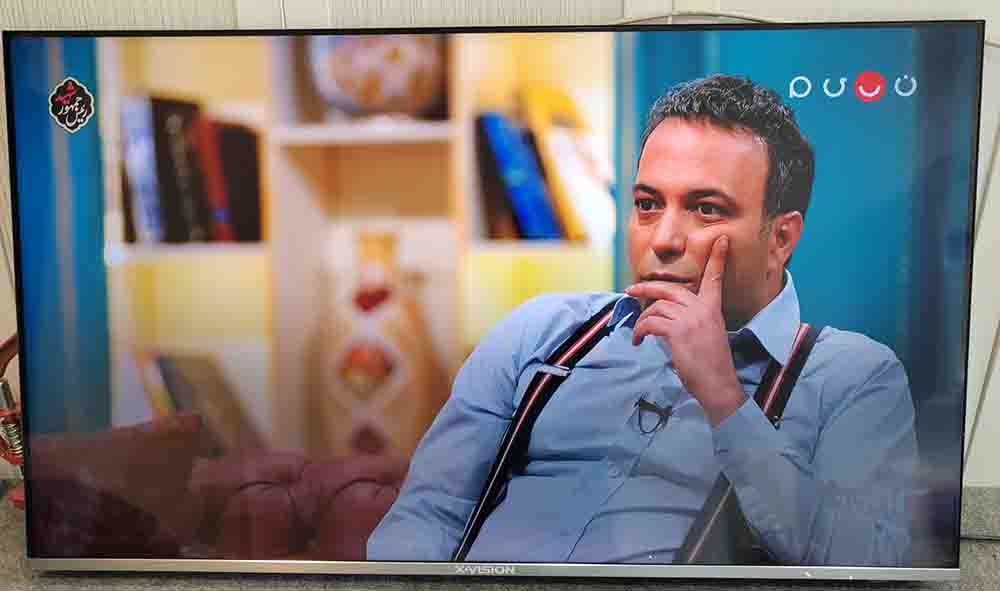

بعد از اینکه تلویزیون را به میز کار منتقل کردیم و آنتن رو وصل و کانال یابی DTV انجام شد ، متوجه شدیم نیمه پایین تصویر تاریک تر است.

تصویر شماره 3 :

تصویر شماره 4 :

توضیح تصویر 3 و 4 :

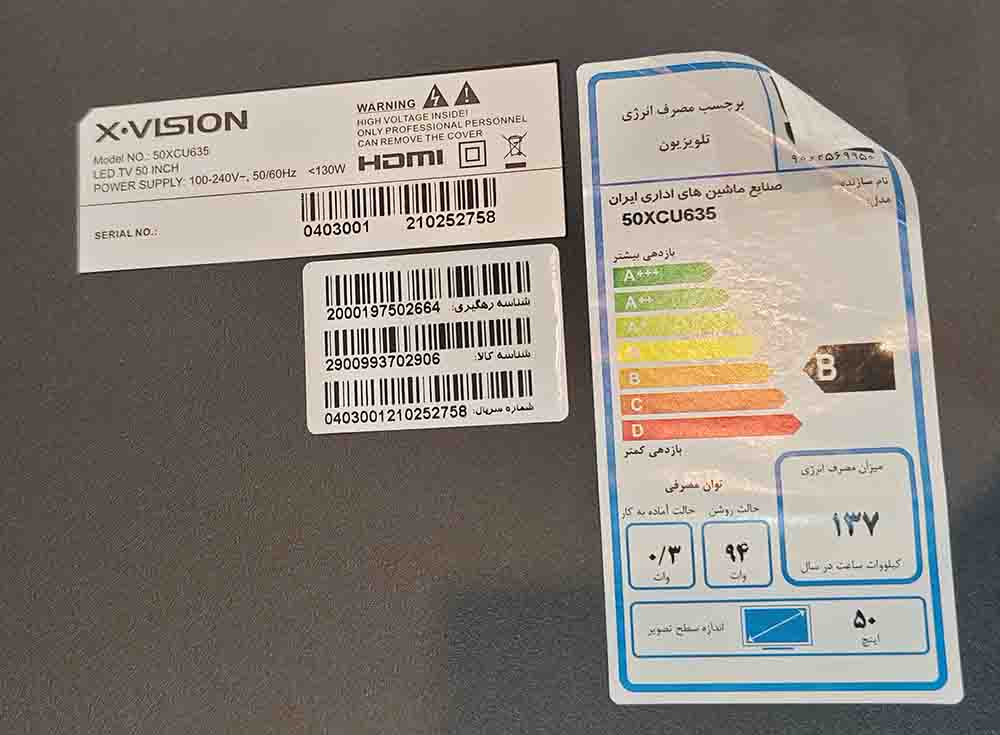

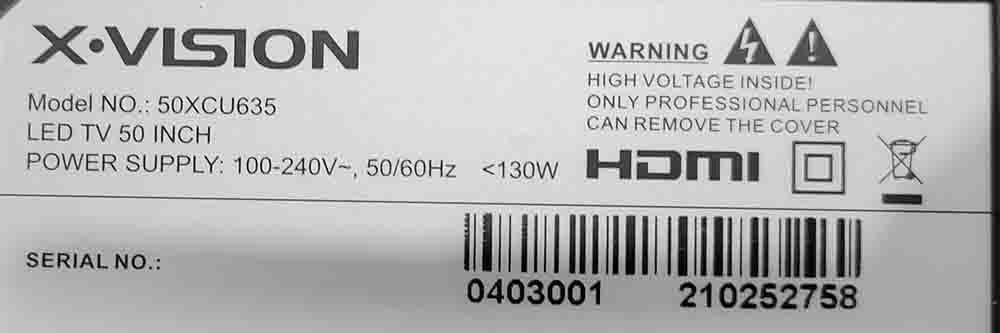

در دو تصویر سه و چهار از لیبل مدل و مشخثات و مصرف انرژی است . در تصویر شماره سه با برسی سریال گارانتی دستکاه در سایت اصلی مادیران میتوانید از زمان باقیمانده گارانتی تلویزیون خود مطلع شوید . در تصویر 4 هم در مورد میزان مصرف انرژی دستگاه اطلاعاتی دریافت می کنید .

جهت مشاهده زمان باقی مانده گارانتی تلویزیون ایکس ویژن یا TCL اینجا کلیک کنید .

تصویر شماره 5 :

تصویر شماره 6 :

توضیح تصاویر 5 و 6 :

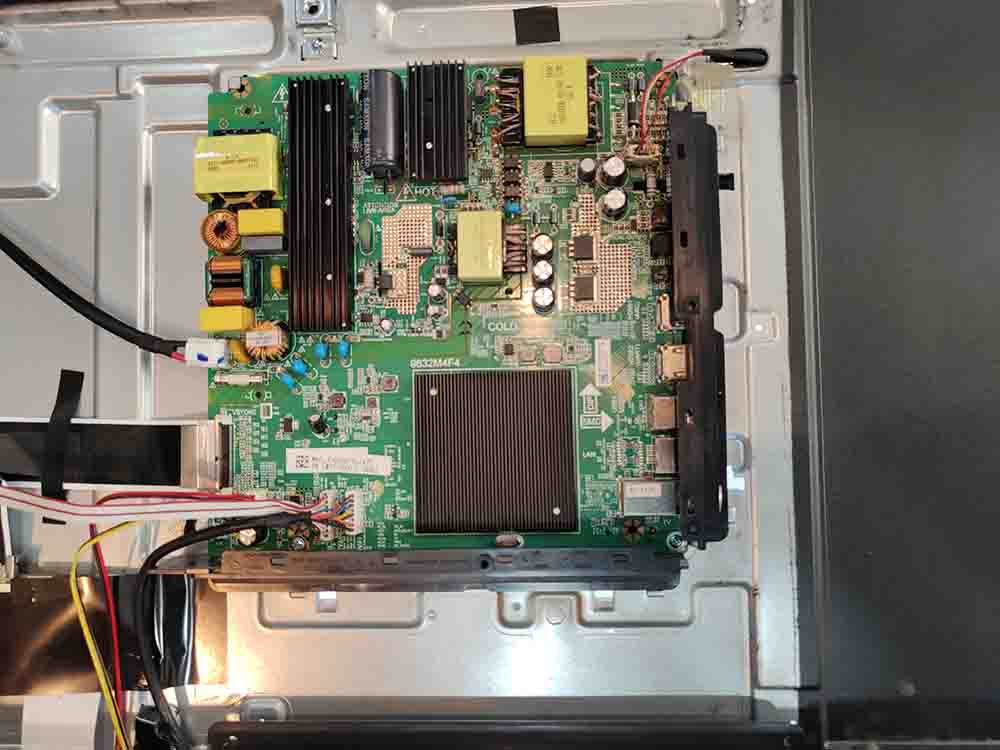

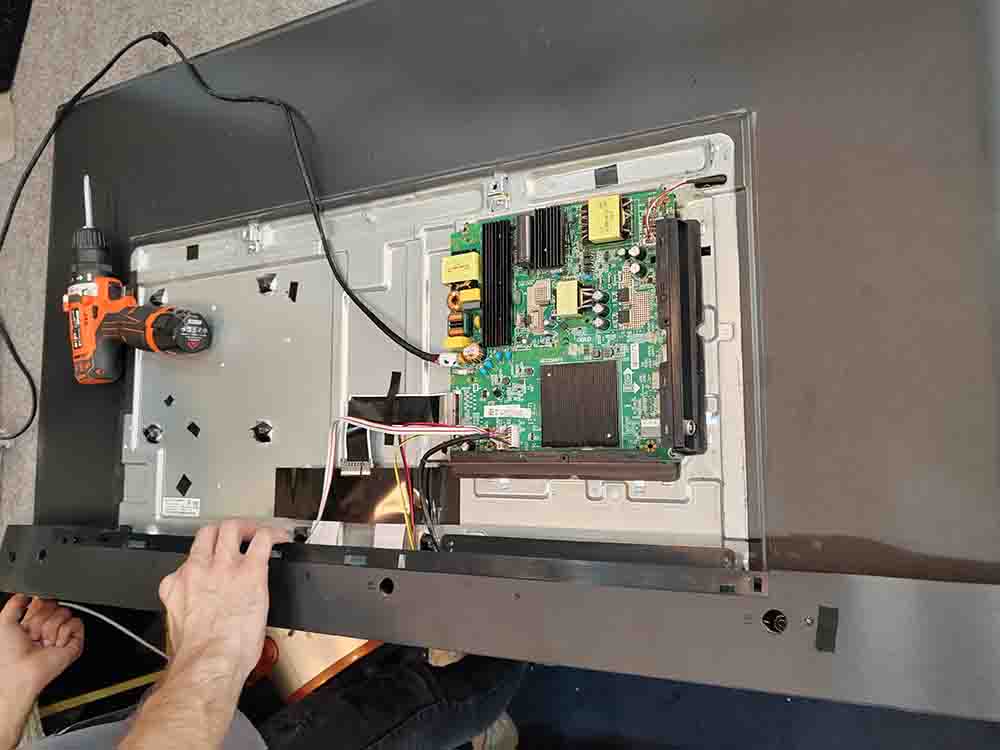

در این دو تصویر که بعد از باز کردن قاب پشت دستگاه تهیه شده است ، مشخص است که برد پاور / تغذیه / POWER SUPPLY به همراه برد اصلی مین MAIN BOARD بصورت مشترک روی یک فیبر طراحی شده است و تک برد است . فقط یک برد تیکان T-CON باقی می ماند که برعکس قدیم که محافظ فلزی داشت روی این مدل 50XCU635 با چسب پوشانده شده است و کابل LVDS از مین برد به تیکان وصل شده و از اونجا با کمک دو عدد فلت FLAT به آدرس برد می رود.

تصویر شماره 7 :

توضیح تصویر شماره 7 :

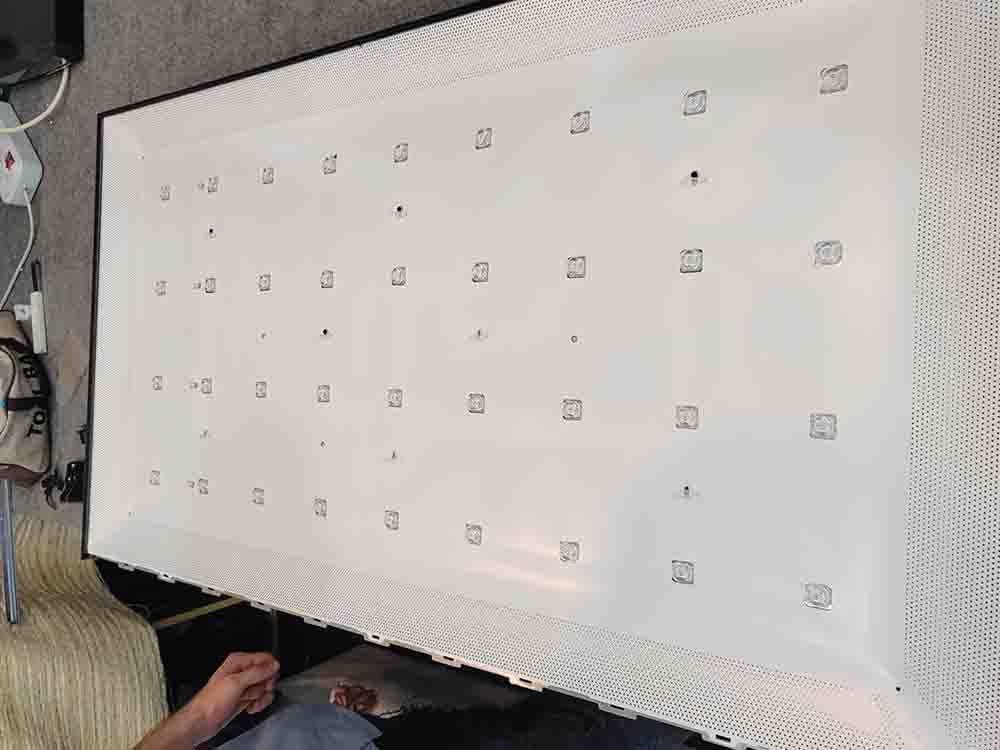

بعد از اینکه پنل و دیفیوزر ها رو برداشتیم ، با تصویر 7 روبرو می شویم ، نمایی از بکلایت ها که اول باید رفلکتور را که بصورت چسبی است باز کنیم و بعد می توانیم بکلایت دسترسی داشته باشیم . هولدرها بصورت پیچی است و از اینکه دیفیوزر شکم بدهد و به لامپ ها بچسبد یا موج در تصویر پیش نیاد استفاده می شود .

تصویر شماره 8 :

تصویر شماره 9 :

توضیح تصویر شماره 8 و 9 :

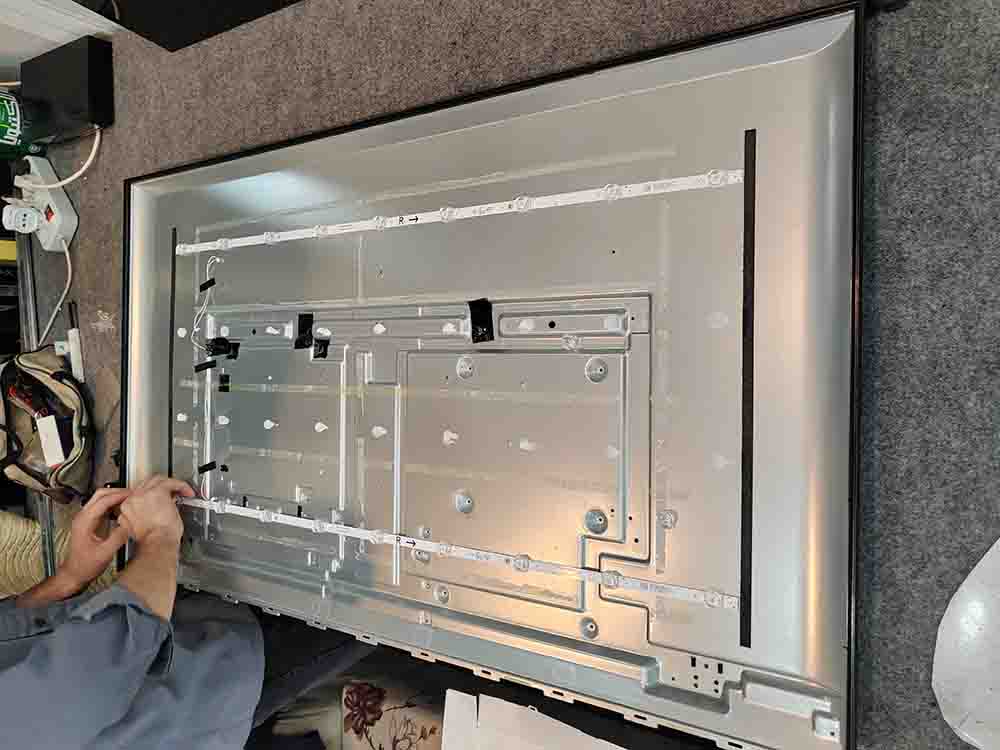

بعد از اینکه رفلکتور را باز کردیم باید 4 شاخه بکلایت رو از بدنه جدا کنیم . در نمونه اولیه کارخانه ای فقط زیر هر لامپ بکلایت چسب زده شده است . بعد از اینکه با کمک فشار بکلایت قدیمی را با کردیم باید محل را تمیز کنیم یعنی چسب های قدیمی را با کمک تیغ کاتر تمیز کنیم ولی نه در حدی که به فلز بدنه خش وارد شود و سپس با کمک مسواک زبر و تینر فوری ، چسب باقیمانده را تمیز کنیم تا محل نصب صاف و سالم باشم . سپس از چسب مخصوص بکلایت با عرض 2 سانتی متر استفاده کردیم . این چسب از جنس سیلیکون است و در انتقال دما به بدنه از لامپ کمک می کند و دمای کمتر یعنی عمر بیشتر لامپ ها . ما بعد تعویض تمام طول شاخه را چسب میزنیم . بکلایت ها رو در محل صحیح نصب می کنیم . تست گرفته و سپس رفلکتور و دیفیوزر را نصب می کنیم .

تصویر شماره 10 :

توضیح تصویر شماره 10 :

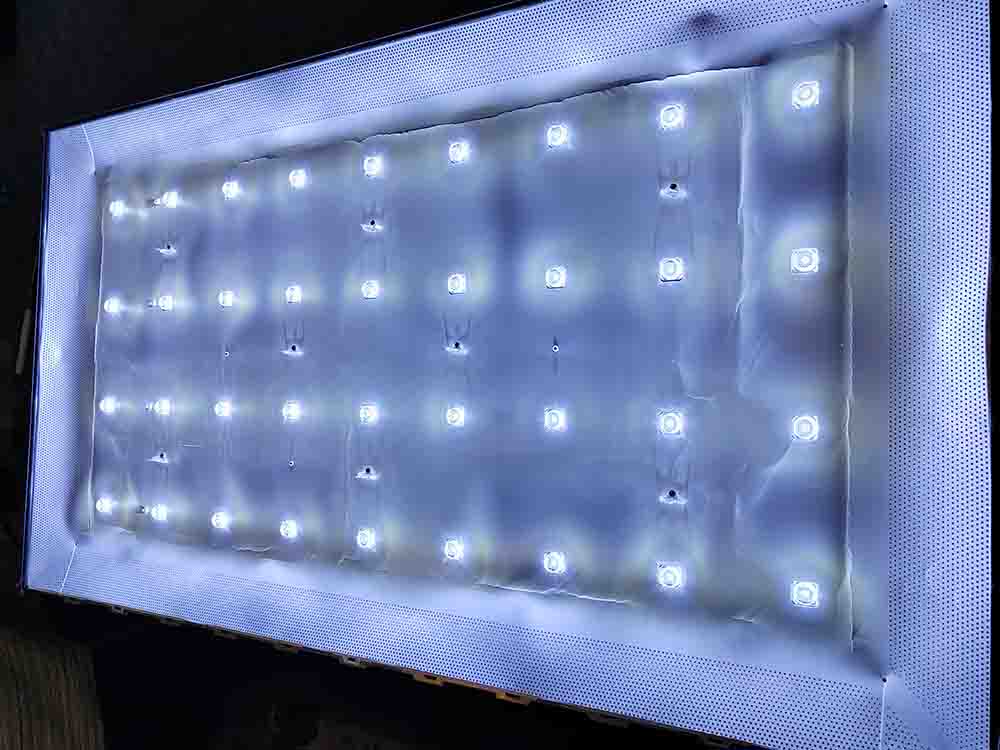

این تصویر بکلایت روشن 50XCU635 را نشان میدهد . این دستگاه از 4 شاخه بکلایت که روی هر کدام 9 عدد LED نصب شده است تشکیل شده است . بکلایت فابریک باشد بدون نیاز به اصلاحیه بکلایت یا سیم کشی اضافی قابل نصب است .

تصویر شماره 11 :

توضیح تصویر شماره 11 :

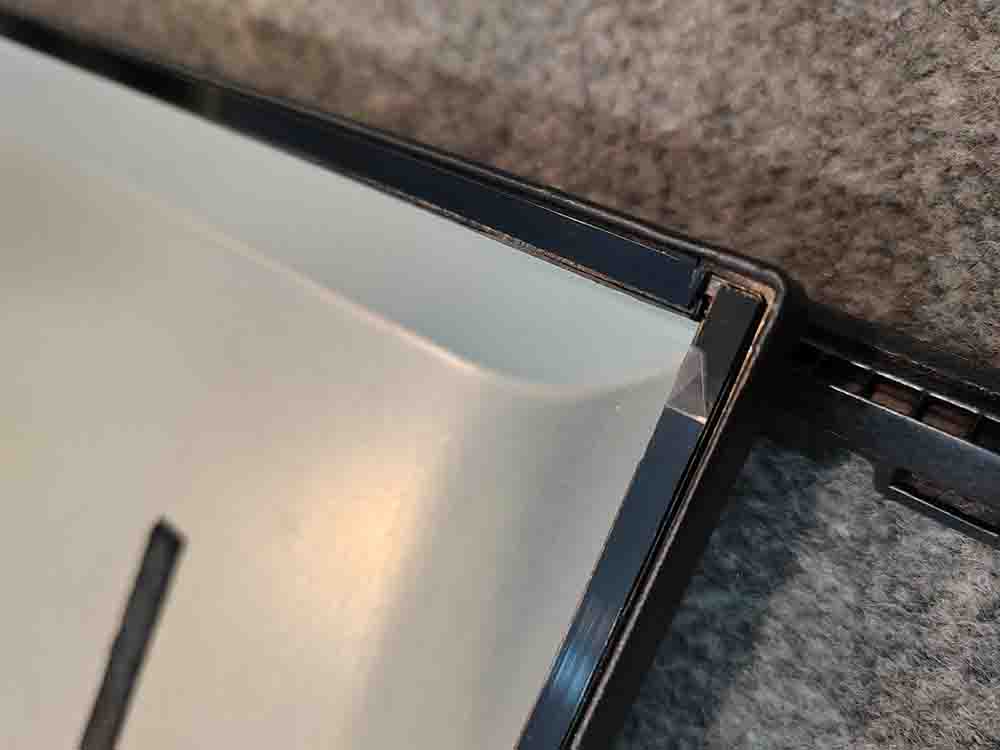

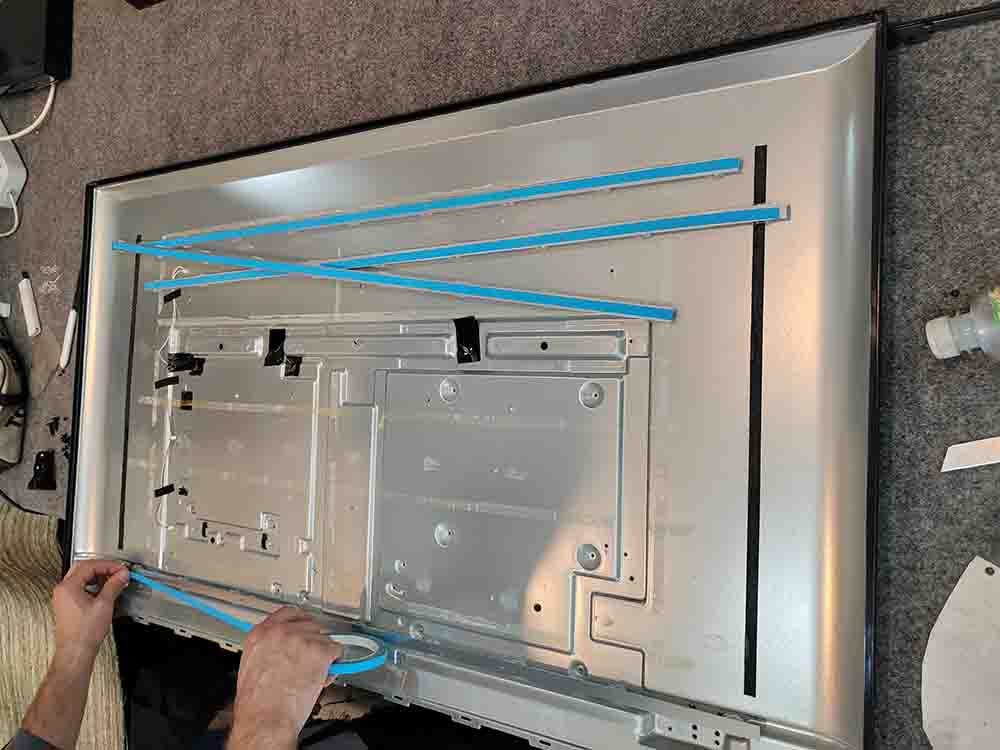

دوست عزیز تعویض بکلایت این مدل کار شما نیست . این دستگاه فریم لس است یعنی قاب ندارد و لیکوئید به بدنه چسبیده است . برای جدا کردن چسب هر نوع فشار اضافی می تواند باعث شکستن لیکوئید شود . این اتفاق بارها در نمایندگی ایکس ویژن افتاده است . با وجود اینکه ابزار صحیح ، مهارت و تجربه همه وجود دارد ولی کوچکترین فشار در جهت اشتباه باعث شکستگی پنل می شود . پس لطفا این کار رو به نمایندگی ها بسپارید . بعد از برداشتن لیکوئید باید چسب قبلی رو از روی شیشه پاک کنید . دقت کنید هرگز از تینر یا الکل روی شیشه استفاده نشود . نهایت از شیشه شور اونم بدون الکل . با آرامش و دقت این کار رو انجام دهید . فشار وارد کنید باید یک تلویزیون جدید بخرید . بعدش باید روی شاسی رو تمیز کنید . این کار هم حوصله و زمان میخواهد . در نهایت با کمک چسب پنل که مخصوص است و بهترین مارک و مدل باید تهیه شود ، با دقت دور تا دور بدنه را چسب بزنید . ولی نایلون روی آن را کامل برندارید و فقط از هر گوشه یکی دو سانت بردارید و به سمت بیرون بگذارید . چون باید اول لیکوئید رو روی محل مناسب قرار دهید از هر چهار گوشه برابر کنید ( برای این کار میتوانید از کارت بانکی به تعداد استفاده کنید و در هر 4 ضلع به اندازه قطر کارت فاصله بگذارید . شیشه رو روی بدنه قرار دهید . بعد از اینکه از صحبح بودن جای آ« مطمئن شدید چسب را بکنید . اگر اشتباه کنید چند ساعت دوباره باید وقت بگذارید تا تمام چسب ها پاک شود و دوباره کار تکرار شود .

نمایندگی تعمیرات تلویزیون صنام

نصب | خرید | فروش | تعمیرات | تلفن | آدرس | شعبه

شهریار | ملارد | صفادشت | نسیم شهر | رباط کریم | پرند | صبا شهر | شاهد شهر | اندیشه

تلویزیون | یخچال | لباسشویی

بازدید کننده محترم سلام خوش آمدید

مجموعه مکس ویژن نمایندگی ارائه دهنده خدمات تعمیرات تلویزیون های LED و LCD برند صنام در غرب استان تهران می باشد.

شما عزیزانی که به هر دلیل نیاز به دریافت خدمات پس از فروش ، شامل خدمات تعمیرات تلویزیون های LED SANAM دارید میتوانید با شماره های این شعبه تماس حاصل نمایید تا ضمن کسب اطلاعات و مشورت و دریافت راهنمایی در مورد هزینه رفع ایراد و تعمیر دستگاه ، از خدمات ما بهره مند شوید.

در ادامه به یک مورد گزارش کار در مورد تعویض بکلایت یکی از سخت ترین مدلهای تلویزیون های LED تولید شده شرکت صنام می پردازیم .

آموزش تعویض بکلایت تلویزیون صنام مدل : LED SLS-55M11(U)

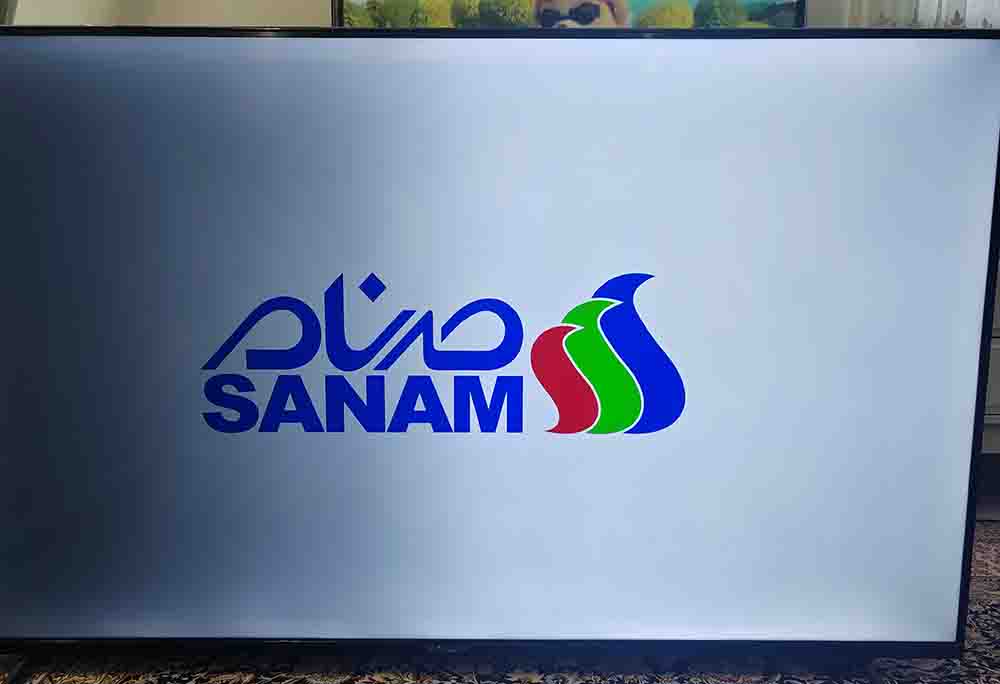

تلویزیون LED SLS-55M11(U) که یک دستگاه 55" با صفحه نمایش سایز 55 اینچ و کیفیت تصویر اولترا UHD می باشد که با ایراد بکلایت ( تاریک بودن نیمی از تصویر ) با دفتر نمایندگی غرب تهران صنام تماس داشتند . بعد از تهیه قطعه از خود کارخانه صنام بخش فروش قطعات یدک به نمایندگی ها و شعب مورد تایید و شعب منتخب، ادرس منزل مشتری را که در محدوده فاز یک اندیشه یعد از شهریار روبروی شهرک ویلایی بود ، مزاجعه کردیم . در بازدید اولیه مشخص شد نیمه سمت چپ تلویزیون تاریک شده است . ششروع کردیم ، ابتدا از مشتری خواستیم روی میز اپن OPEN آشپزخانه یک پتوی نرم و لطیف پهن کنند تا بتوانیم تلویزیون را از سمت شیشه روی آن قرار دهیم ، بعد از باز کردن پیچ های پایه و جدا کردن آن ، شروع به باز کردن پیچ های بدنه پشتی کردیم ، این مدل از دو بخش قاب پشت تشکیل شده است ف یک قسمت که به عرض 10 سانتی متر و طول دستگاه است و در بردارنده اسپیکر ها ، صفحه کلید کنترلی ، چشمی ir remout control و سایر بخش ها است ، یکی هم قط یک قاب پوشاننده بدنه پشتی که مین برد را حفظ می کند. بعد از باز کردن قاب مشاهده می شود که این مدل LED SLS-55M11(U) فقط دو عدد برد الکترونیکی دارد ، یکی برد اصلی مین LED SLS-55M11(U) main board و دیگری برد تیکان t-con LED SLS-55M11(U) می باشد ، و برد تغذیه هم زمان روی برد اصلی مین مونتاژ شده است و از فیبر مشترکی استفاده شده است . ابتدا خازن صافی را تخلیه می کنیم ، برای ادامه کار جهت اینکه تلویزیون بهتر روی میز ثابت بماند ف برد اصلی را باز می کنیم ، کابل های فلت رابط را باز ، مثل lvds ، فلت های رابط بین برد تیکان و آدرس برد را باز که در این مدل LED SLS-55M11(U) دو عدد است ، قاب ها را به گوشه ای منتقل می کنیم - دوباره تلویزیون را بر عکس میکنیم بطوری که شیشه بالا باشد ، شروع میکنیم پیچ های فریم دور را با پیچگوشتی دستی باز می کنیم ، کمی با دست در حد یک فشار ریز فریم را بالا میاریم که ببینیم چسبیده یا نه ، بعد خود پنل لیکوئید را با کمک داکت و چسب پهن مقاوم سازی می کنیم تا موقع برداشتن خم نشود و نشکند ، آدرس برد را از نگهدارنده های مشکی پلاستیکی رها می کنیم ، با تکه هایی از پلاستیک دیفیوزر و کمک چسب نواری ،آدرس برد را صاف و ایمن نگه میداریم ، ( از این مراحل عکسی فرصت نشده تهیه کنیم )

در نهایت با هر دردسری بود پنل را دو نفره برداشتیم ( همراه با فریم ) مجبور شدیم بعد بلند کردن در حد 2 سانتی متر ، برای آزاد بودن فریم دور تا دور قاب کاغذ بگذاریم تا فریم روی هوا بماند ، لیکوئید را روز زمین قرار دادیم و بعد ادامه کار

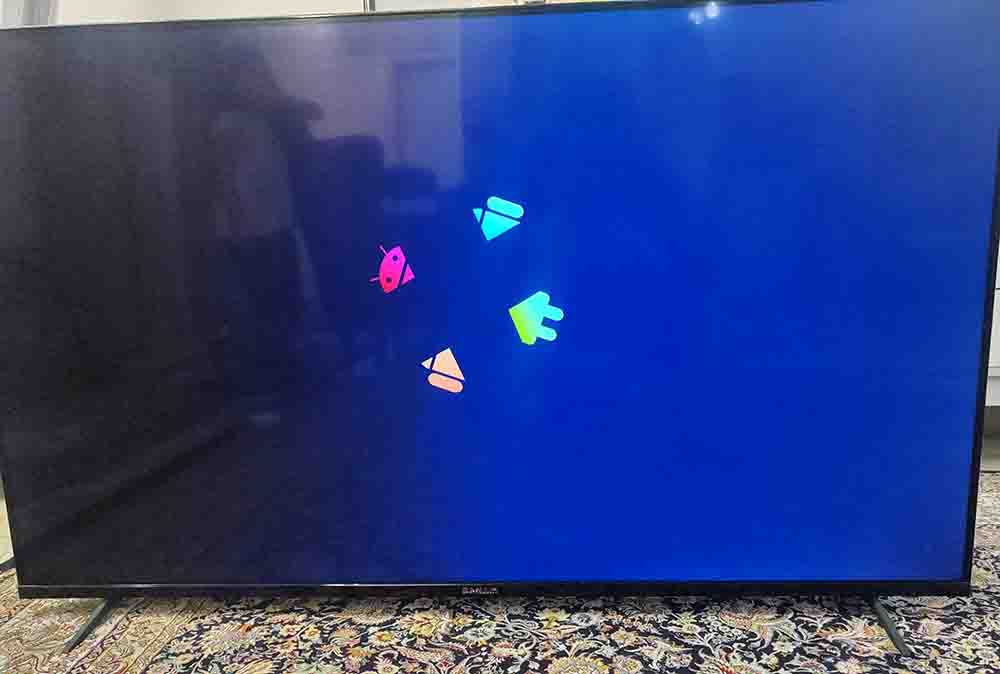

تصویر زیر برای اندروید LED SLS-55M11(U) Android تلویزیون صنام می باشد . دقت نمایید جهت بروزرسانی و آپدیت اندروید و یا سیستم عامل تلویزیون های صنام ، متاسفانه شرکت صنام هنوز هیچ آپدیتی برای این مدل منتشر نکرده است و امکان ارتقا و بروزرسانی سیستم عامل و برنامه های این مدل LED SLS-55M11(U) وجود ندارد.

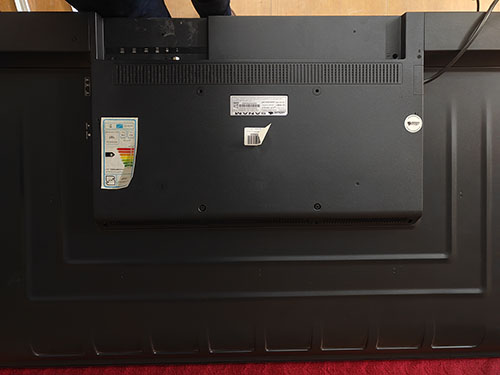

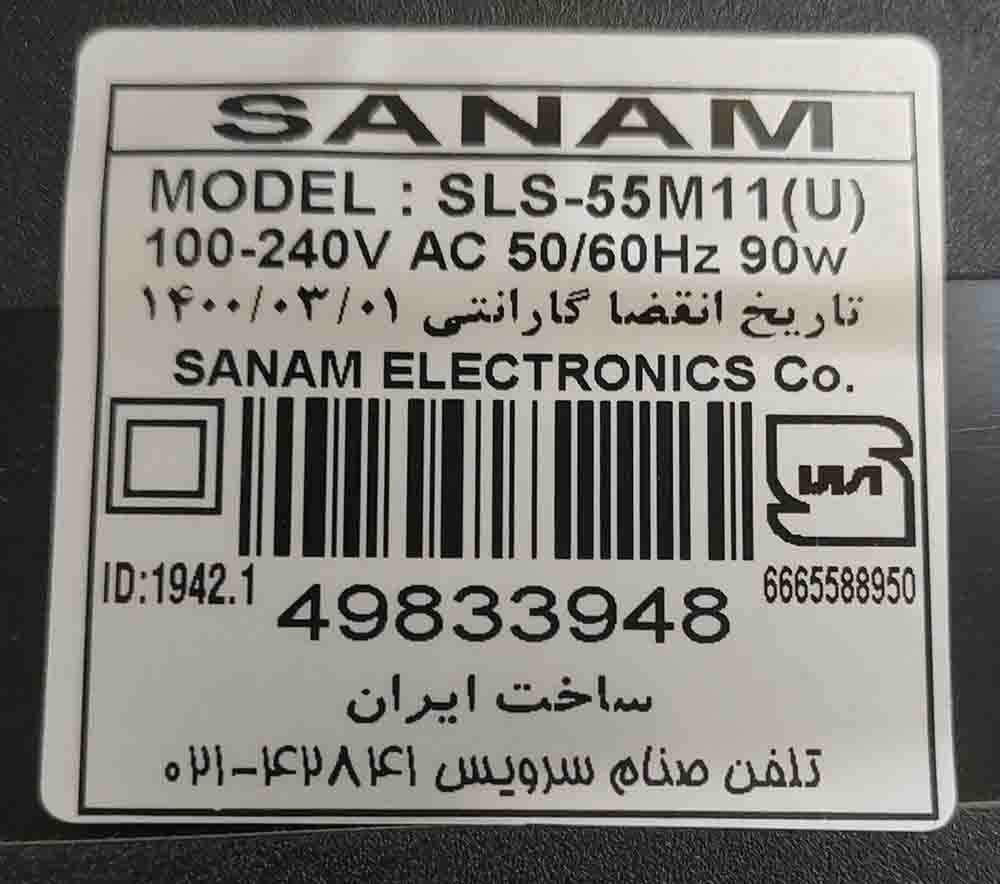

تصویر زیر از لیبل مدل و مشخصات LED SLS-55M11(U) گرفته شده است که اطلاعاتی نظیر تاریخ شروع گارانتی ، تاریخ پایان گارانتی ، مدل دستگاه و ... را به ما میدهد

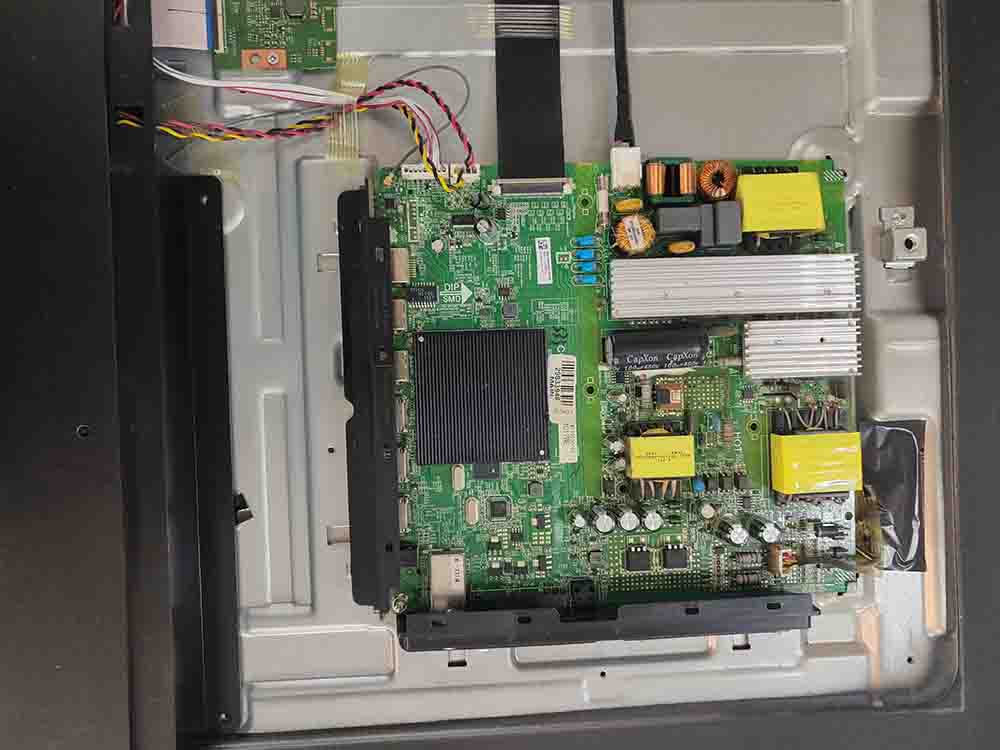

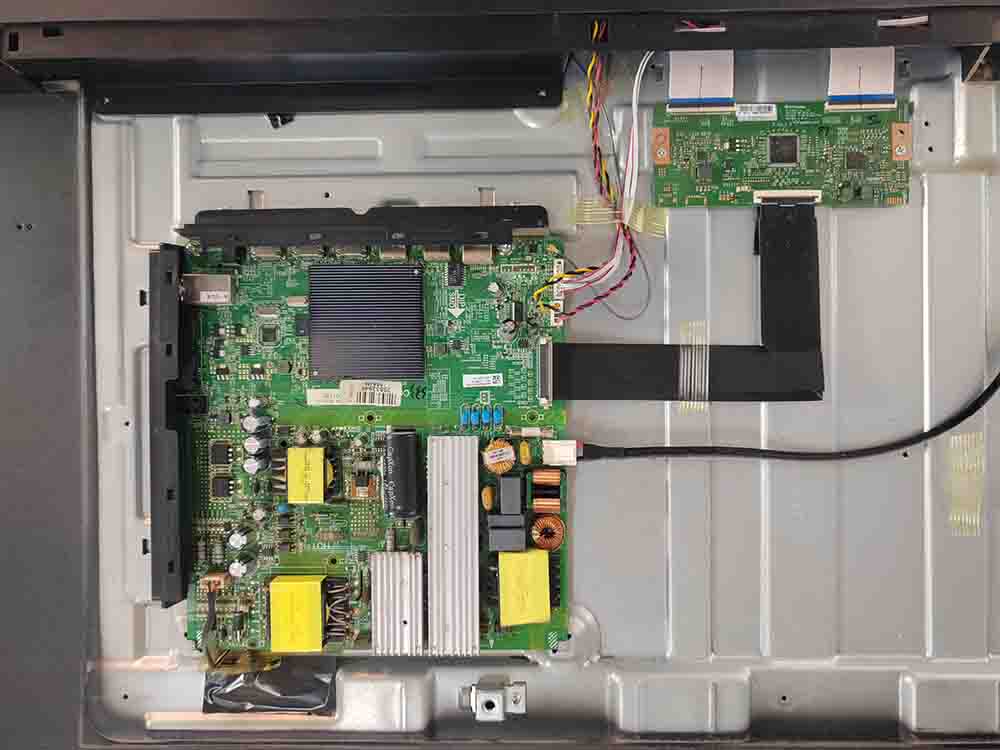

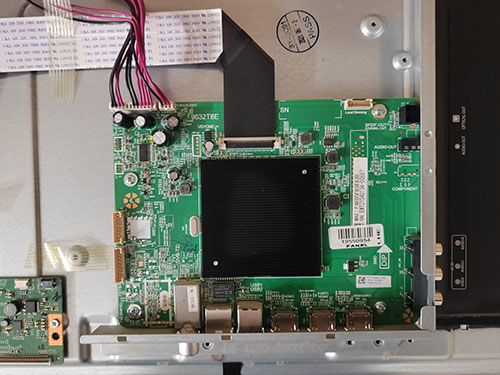

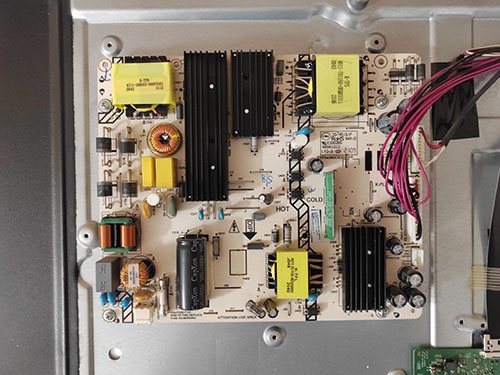

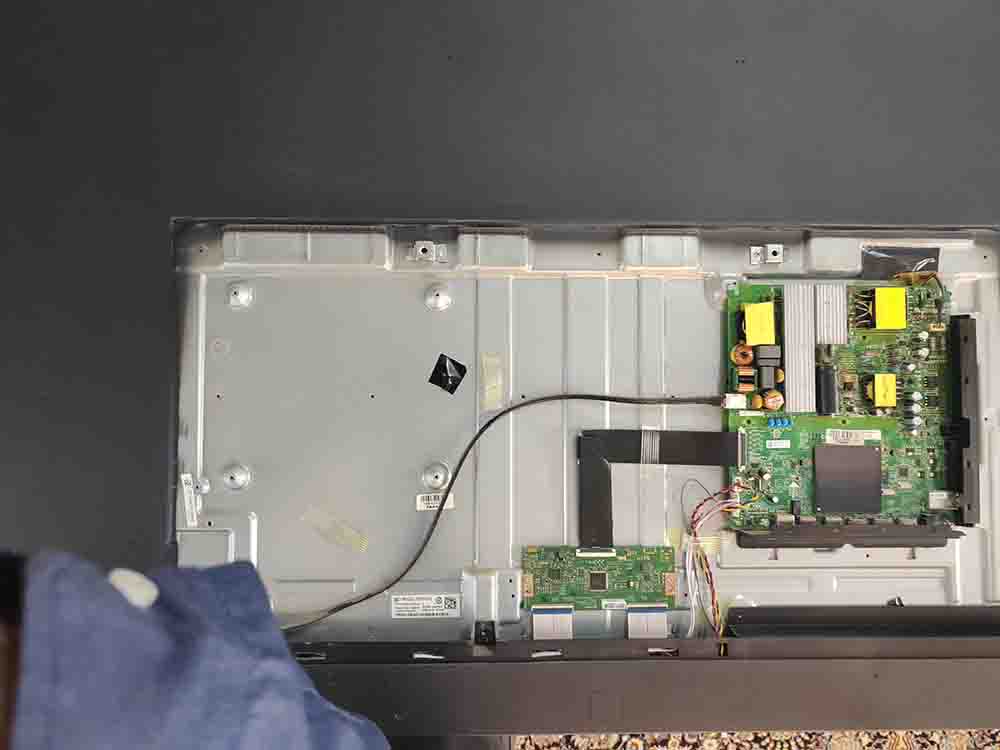

تصویر زیر از برد مشترک بین پاور و مین برد تهیه شده است . شما میتوانید بخش هات hot تغذیه و سرد cold پاور ( منبع تغذیه ) را مشاهده نمایید . این فیبر مشترک است و بخش های مین برد مثل پردازنده - CPU و ورودی ها و خروجی ها مثل HDMI یا خروجی های صدا روی آن قرار دارد . دستگاه LED SLS-55M11(U) دارای تیونر دیجیتال است و شبکه های دیجیتال را دریافت می کند .

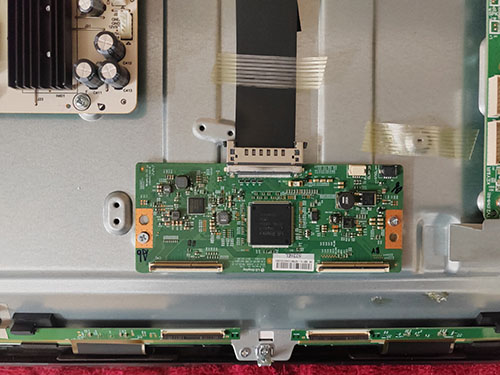

تصویر زیر برد تیکان T-CON برد را نمایش میدهید که با کمک کابل LVDS به مین برد متصل شده و از سمت دیگر با مکک دو عدد فلت به آدرس برد وصل شده است .

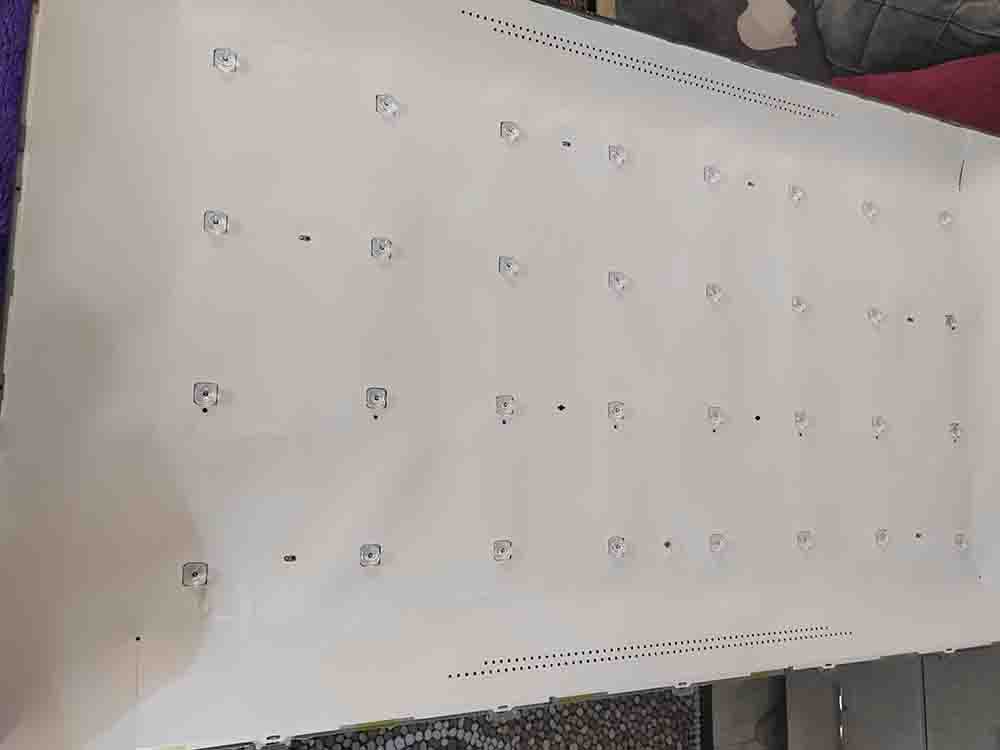

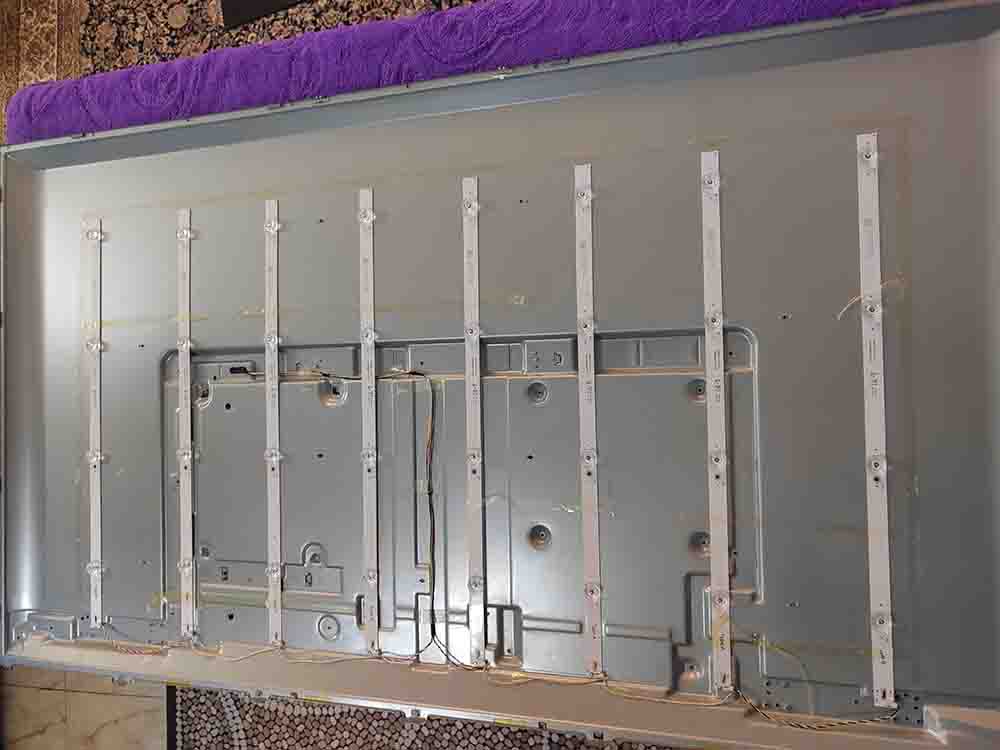

بعد از برداشتن لیکوئید ، دیفیوزر های که با تعداد چسب کوچک وصل بودند را برداشتیم ، رسیدیم به بکلایت ها ف البته باید اول رفلکتور را باز کنیم ، تعداد هولدر holder هست که هار دارد و باید از پشت بدنه باز شود - سه عدد است ، بعد ان تعدادی هستند که پیچی هستند ف همه را باز می کنیم ، رفلکتور چسبی است و باید به آرامی و بدون پاره شدن رفلکتور آنها را باز کنیم . بعد از این مرحله تازه دسترسی پیدا می کنیم به خود بکلایت .

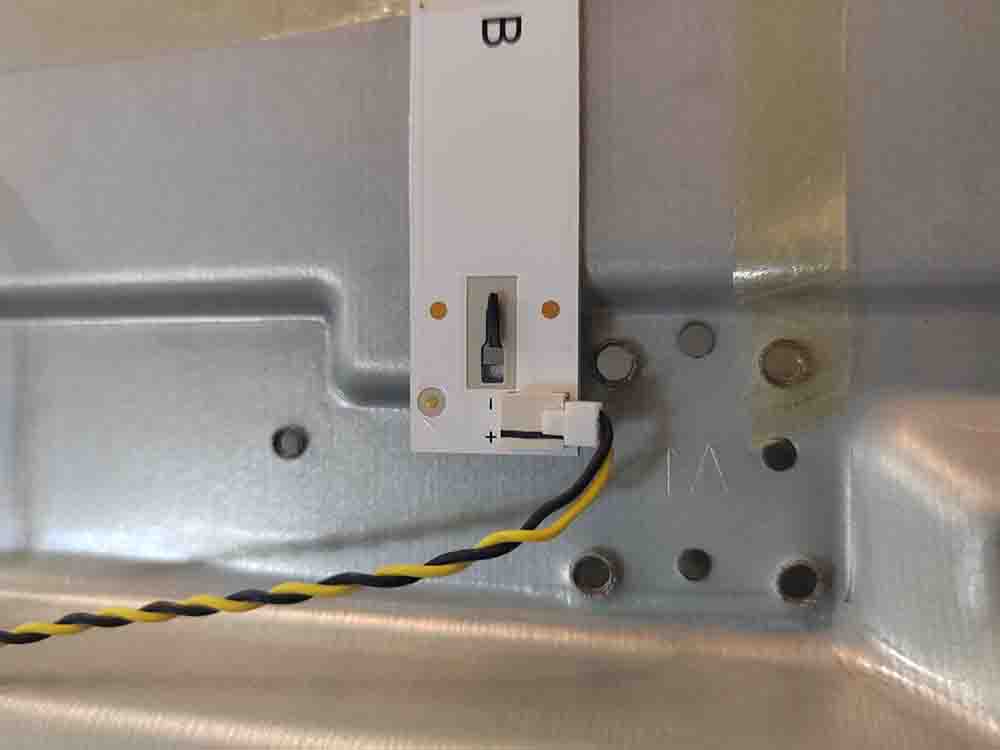

در اولین قدم باید به ارامی و با آرامش سوکت های بکلایت را باز کنید ، دقت کنید کشیدن سیم ها براحتی باعث خارج شدن آن از سوکت اصلی می شود ، پس ابتدا با فشار کمی خار مخصوص سوکت را رها کنید و بعد از قسمت پلاستیکی باید سوکت را بکشید .

بکلایت ها به جز یک پیچ از وسط ، بصورت کامل با چسب به یدنه فلزی چسبیده است . باید با فشار زیاد بکلایت را جدا کنید ، دو تا شاخه دو سر سخت تر است چون هیچ جای دست ندارد اما وسطی ها رو میشه از شیار های بدنه کمک گرفت . و یک ابزاری مثل دم باریک یا پیچ گوشتی رو زیر بکلایت انداخت و با اهرم کردن آن را بلند و جدا کرد.

در مرحله بعدی نوبت پاک کردن چسب های قبلی است ،برای این کار تیغ کاتر را خارج کنید و به آرامی و بدون خش انداخت روی فلز ، چسب ها رو بتراشید - در آخر با یک دستمال آغشته شده به تینر اثرات چسب را از بین ببرید ، اهمیت این مرحله این است که چسب بکلایت بعدی بهتر روی بدنه می چسبد . شاخه های بعدی منظور همان شاخه های بکلایت نو و فابریک خریداری شده از کارخانه صنام LED SLS-55M11(U) را با کمک چسب بکلایت ( چسب مخصوص با رسانای حرارتی بالا ) بچسبانید ، دقت نمایید شاخه ها صحیح نصب شود و جای پیچ درست بنشیند ، سوکن ها رو متصل کنید. حالا وقت تست اولیه است ، لازم است اون پلاستیک بدنه که اسپیکر و کنترل پنل روی ان بود را بیاورید ، برق را متصل کنید و روشن کنید

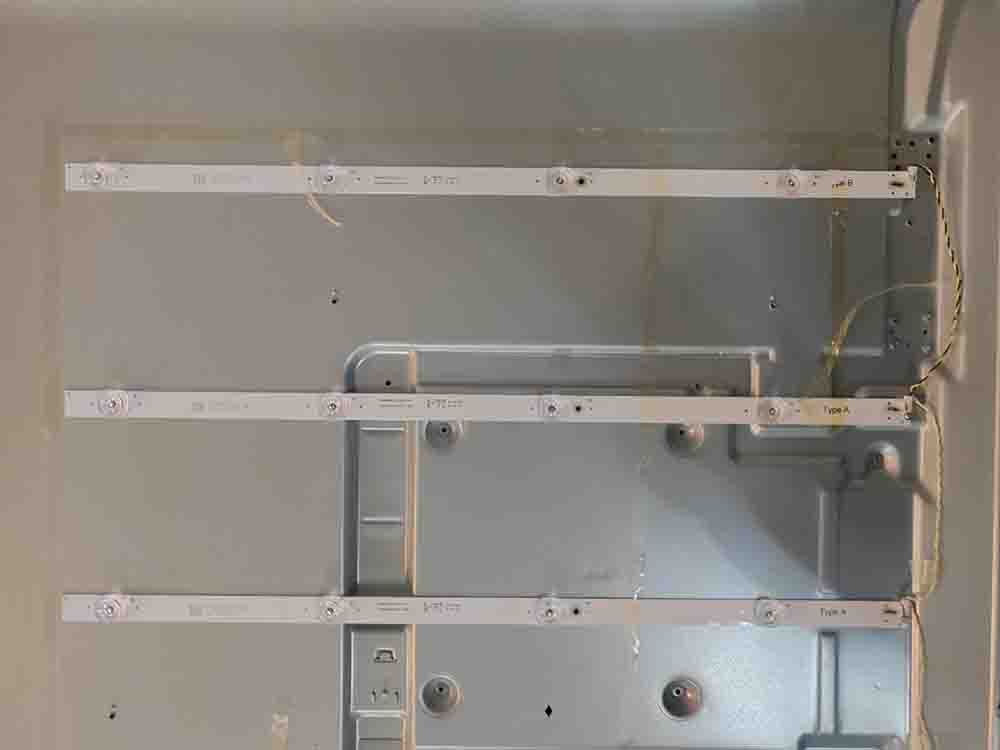

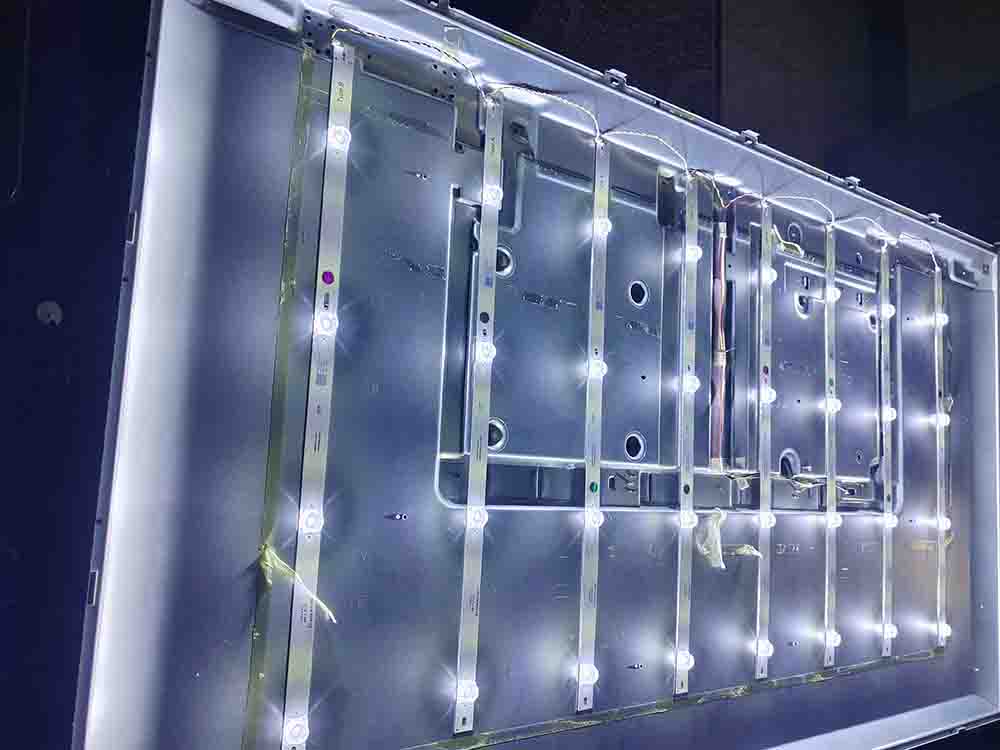

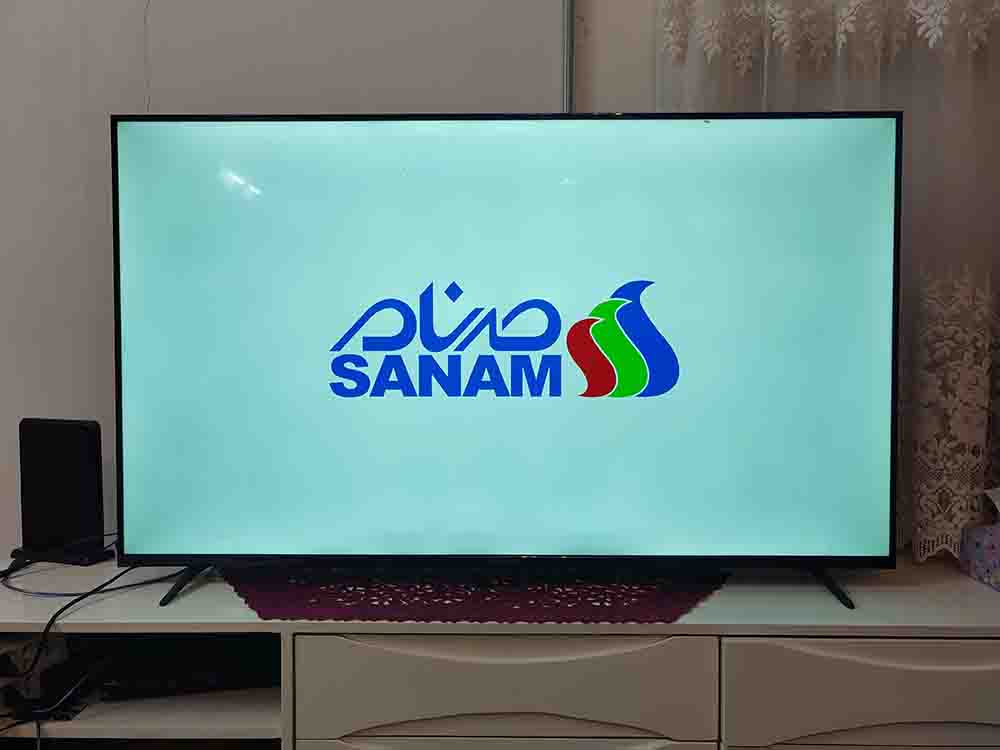

تصویر زیر بعد از نصب بکلایت فابریک LED SLS-55M11(U) گرفته شده است و صحیح و سالم بودن بکلایت مشخص است .

در ادامه باید تمامی مراحل را بر عکس انجام دهید

ابتدا رفلکتور را مجدد بچسبانید ، خار ها را نصب کنید ، دیفیزور را بصورت صحیح نصب کنید ، پلاستیک دور را قرار دهید ، پنل را همراه با فریم نصب کنید ، پیچ های فریم را بسته ، دستگاه را بچرخانید و تمامی اتصالات مثل wifi و کابل های cof و lvds را متصل نمایید . قبل بستن قاب مجدد تست کنید که تصویر سالم و صحیح باشد . بعد قاب را ببندید . پاسه را پیچ کنید و دستکاه را تحویل مشتری دهید .

اطلاعات تماس نمایندگی صنام :

شماره تماس مستقیم کارشناس بخش تعمیرات :

مهندس مشفق

09194900934

آدرس شعبه مرکزی تهران : تهران ، بزرگراه نواب ، نبش امام خمینی ، پاساز سهند ، طبقه همکف ، واحد G3

دقت نمایید جهت نصب محصولات صنام ، فقط با شماره تلفن های روی کارتن محصولات تماس حاصل نمایید . خدمات نصب صنام فقط در زوهای کاری و ساعات اداری است و معمولا نصب بین 2 الی 10 روز زمان می برد.

گزارش شماره 2 :

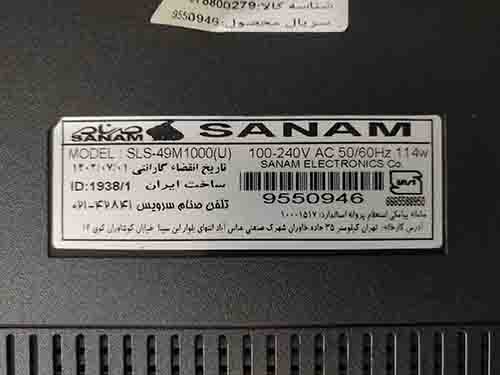

تعویض بکلایت تلویزیون صنام مدل 49M1000 (U) در اندیشه

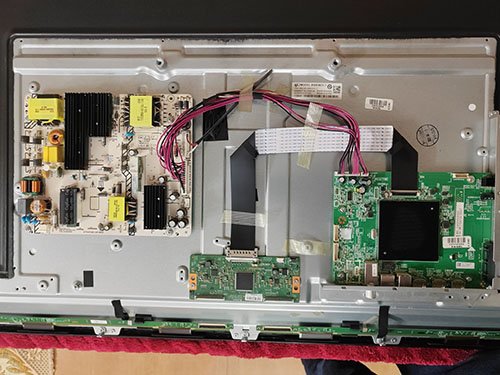

پیرو تماس تلفنی با شماره تماس نمایندگی رسمی صنام در اندیشه و اعلام خرابی تلویزیون توسط مشتری عزیزمون بابت یک دستگاه تلویزیون LED 49M1000U با ایراد روشن شدن اما تصویر نداشتن ، که خرابی بکلایت BACKLIGHT می باشد . منزل مشتری در فاز 2 اندیشه بود . ادرس و اطلاعات تماس از مشتری دریافت و در سامانه یکپارچه گارانتی و خدمات پس از فروش صنام ثبت گردید. در اسرع وقت ترتیب ثبت سفارش خرید یک دسته بکلایت 49M1000U داده شد و بعد از ارسال بکلایت از کارخانه به شعبه اندیشه ، همهانگی لازم انجام و جهت ارائه خدمات پس از فروش به منزل مشتری مراجعه شد . در ادامه مختصری از گزارش این سرویس رو با شما در میان می گذاریم.

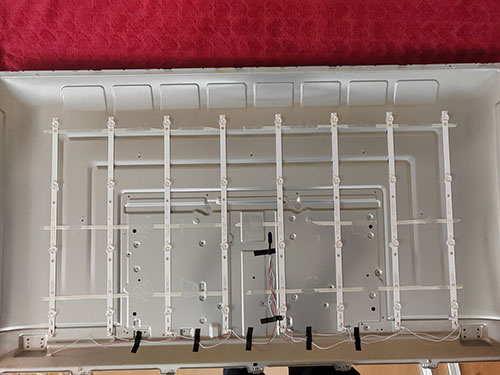

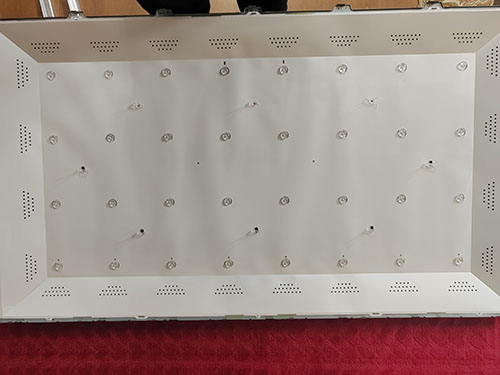

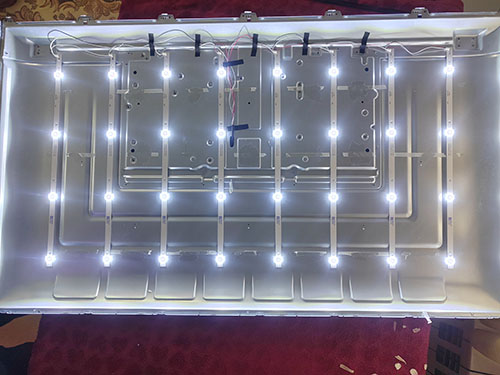

تصویر زیر مربوط به بکلایت همراه با کاغذ نسوز رفلکتور است

در مدل 49M1000U که در بکلایت تفاوتی با مدل 49M10U ندارد و همان 8 شاخه بکلایت که روی هر کدام 4 عدد لامپ نصب است وجود دارد . لامپ ها با چسب سیلیکونی به بدنه متصل می شوند . اتصالات باید به دقت انجام شود .

نمایندگی رسمی صنام

نصب انواع کولرهای آبی صنام و کولرهای گازی صنام

بخاری | گاز | فر | تلویزیون | ماشین ظرفشویی | ماشین لباس شوئی | پنکه | یخچال و فریزر

خدمات پس از فروش | گارانتی | آموزش | نصب | دانلود نقشه سیم کشی | خرید | فروش

بازدید کننده محترم سلام به وبلاگ اطلاع رسانی مکس ویژن خوش آمدید .

در صورتی که هر کدام از محصولات سرمایشی و گرمایشی تولید شده توسط کارخانه صنام را خریداری کرده باشید ( مانند انواع کولرهای آبی و کولرهای گازی و پنکه و دستگاه های گرمایشی مانند بخاری برقی و انواع هیتر ها ) جهت بهره مندی از خدمات پس از فروش ، شامل : خدمات نصب ، تعمیرات ، آموزش ، راهنمایی و ... یا خریداری وسایل یدکی مانند ریموت کنترل کولرهای آبی ، یا دریافت و دانلود نقشه سیم کشی نصب کولرهای های صنام یا دانلود و دریافت نقشه سیم کشی و نصب پنل کنترل داخل منزل sanam می بایست با شماره های صحیح خود مرکز تماس تلفن صنام در تماس باشید .

صنایع سمارت تولید کننده محصولات با برند تجاری صنام SANAM می باشد که آماده ارائه سرویس به خریداران محصولات گرمایشی و سرمایشی می باشد .

تلفن تماس نمایندگی نصب و خدمات کولرهای صنام :

تلفن دفتر مرکزی :40770015 - 40770015

خدمات پس از فروش تلفن :‌ 42841-021 - 42841-021

بازدید کننده محترم دقت نمایید :

شما ساکن هر شهری در ایران که باشید برای دریافت خدمات نصب و راه اندازی و شروع گارانتی باید ابتدا با تلفن دفتر مرکزی صنام SANAM سرویس تماس حاصل نمایید . پس از اعلام اطلاعات مورد نیاز مانند اطلاعات خود محصولات ( مدل ، سریال گارانتی ، تاریخ فاکتور ) دادن اطلاعات شخصی جهت مراجعه ( آدرس ، تلفن ، اسم و مشخصات فردی ) اطلاعات دریفاتی توسط کارشناس های شرکت صنام ثبت شده و بصورت سیستمی به نزدیک ترین نمایندگی به منزل یا محل کار شما اعلام خواهد شد . این مرحله بدون دخالت مشتری انجام می شود وشما فقط باید صبر نمایید تا از طرف شرکت یا نزدیک ترین نمایندگی به محل سکونت شما ، تماس گرفته شود و بابت ساعت و تاریخ مراجعه جهت نصب کولر ( یا سایر محصولات ) هماهنگی لازم با شما به عمل آید.

مناطق تحت پوشش :

تمامی استان های سراسر کشور : تهران ، یزد ، شیراز ، مشهد ، خراسان ، اراک ، اصفهان ، اهواز ، بندرعباس ، قشم ، سنندج ، تبریز

شهریار ، فردیس ، اندیشه ، ملارد ، پرند ، رباط کریم ، اسلامشهر ، کرج ، تهران ، ورامین ، پاکدشت ، پیشوا ، قرچک ، شهرری ، قیامدشت ، کهریزک ، پردیس ، بومهن ، رودهن ، جاجرود ، کن ، ماهدشت ، محمدشهر ، گلشهر ، هشتگرد ، نظرآباد

اطلاعات کولرهای آبی صنام :

در مورد کولرهای آبی صنام هیچ مطلب و اطلاعات و کاتالوگی در سایت رسمی شرکت سمارت قرار داده نشده است . از میزان مصرف انر/زی این نوع کولر خبری نداریم اما میشه حدس زد باید میان رده باشد و مصرف نرمال رو به بالا داشته باشد . هر چند صرفه چویی در مصرف برق بسیار مهم است . در مورد میزان قدرت های مدلهای کولر نیز اطلاعاتی موجود نیست ، در مورد میزان مصرف آب هم خبری نداریم . متاسفانه شرکت صنام هیچ نوع اطلاعاتی را منتشر نکرده است . شما حتی نمی توانید عکس محصولات را در سایت اصلی صنام ببینید . در هر صرت پیشنهاد می شود قبل از خرید اطلاعات مورد نیاز خود را از فروشنده بخواهید و سعی کنید تلفن نزدیک ترین نمایندگی نصب محصولات صنام را از فروشگاه بگیرید تا بعدا با مشکل روبرو نشوید.

به نام خدا

نمایندگی رسمی خدمات پس از فروش صنام در شهر ری

نصب | تعمیرات | فروش | گارانتی | ضمانت | تلفن | آدرس

تلویزیون | یخچال فریزر | اجاق گاز | لباسشوئی | جارو برقی

بازدید کننده محترم سلام و خوش آمدید

ساکن شهرری هستید و نیاز به دریافت هر نوع خدمات پس از فروش و گارانتی و ضمانت محصولات از قبیل :

• تلویزیون صنام LED یا LCD خریداری کرده اید و جهت نصب اولیه و شروع گارانتی و مهر شدن برگه ضمانت نامه و آموزش های اولیه در مورد نصب و راه اندازی و روش استفاده از امکاناتی از قبیل اینترنت و اسمارت SMART و بخش های هوشمند و روش نصب برنامه های فیلیمو و نماوا و فیلم نت یا استفاده از تلوبیون و آپارات روی تلویزیون نیاز به در یافت خدمات رایگان دارید . فقط کافی است با شماره تلفن های نوشته شده روی کارتن محصولات تماس حاصل نمایید . شماره تلفن تماس جهت نصب محصولات 02142841 و ساعات پاسخگویی واحد نصب و گارانتی روزهای کاری و اداری از ساعت 8:00 صبح لغایت 17:00 عصر می باشد.
• تلویزیون خریداری شده شما به هر دلیلی دچار مشکل و خرابی شده است ، مثلا روشن نمی شود ، صدا ندارد ، هنگ می کند ، شبکه ها رو دریافت نمی کند ، و یا هر نوع ایراد و مشکل دیگری دارید که نیاز ب دریافت خدمات گارانتی یا غیر گارانتی ( محصولاتی که مدت زمان اعتبار ضمانت نامه آنها تمام شده است و دیگر مشمول خدمات گارانتی رایگان نمی باشند .

با یک تماس اطلاعات بیشتر را کسب کنید.

مجموعه مکس ویژن با سابه طولانی از سال 1388 با فعالیت حرفه ای در زمینه تعمیرات تلویزیون های CRT | LCD | LED روی برندهای معروف و محبوب شامل : ایکس ویژن XVISION | تی سی ال TCL | شهاب SHAHAB | اسنوا SNOWA | صنام SANAM | ال جی LG | جی پلاس GPLUS | سام SAM | سونی SONY | پاناسونیک PANASONIC | مارشال | دوو DEWOO و ... با کمک نیروی متخصص و تحصیلکرده و کسب تجربه در طول بیش از 13 سال ، آماده ارائه دادن بهترین سرویس تعمیرات در منزل و محل کار مشتریان ( بدون نیاز به قبول سختی انتقال تلویزیون به آدرس دفاتر نمایندگی در شهرری و سایر مناطق ) می باشد.

آموزش تعویض بکلایت تلویزیون TCL مدل 49E6700

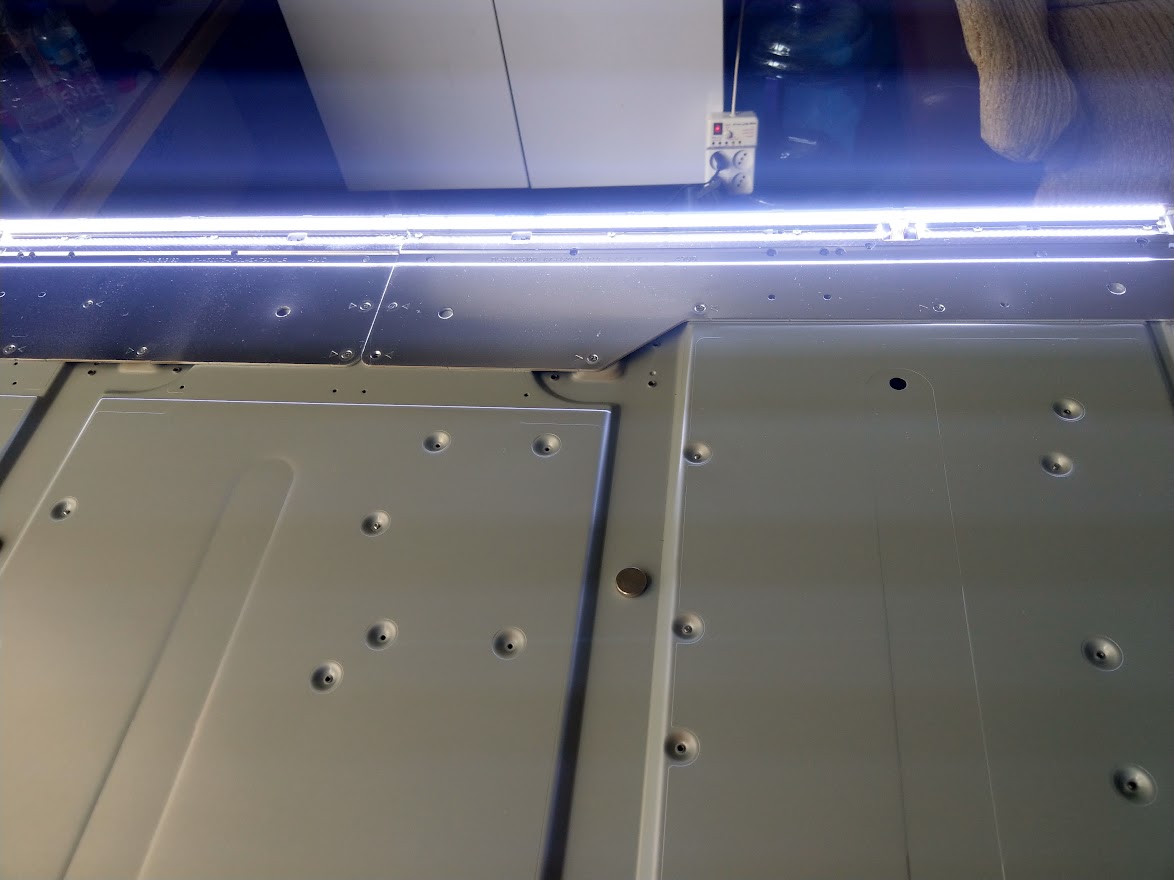

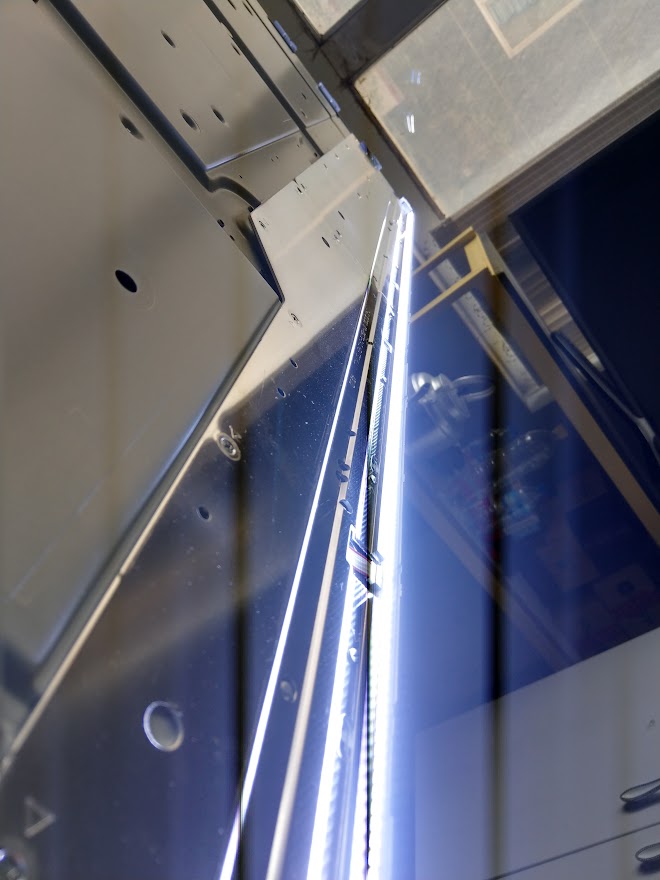

با تماس تلفنی آقای محترمی از شهر شهر ری با دفتر نمایندگی صنام | تی سی ال شعبه شهرری ، و اعلام اینکه تلویزیون ایشان بعد از مدت نیم ساعت که روشن باشد یک بار از نیمه سمت راست پایین برای یک ثانیه تاریم و روشن می شود و بعدش درست میشه و بعد دوباره بعد چند دقیقه همین حالت مجدد رخ می دهد . با توجه به شناختی که از این مدل وجود دارد میدانستیم که ایراد میتواند بین خراب شدن یکی از دو شاخه بکلایت یا مشکلی در راه انداز یا همان درایور / اینورتر باشد . برای همین از مشتری خواستیم با انتقال دستگاه به نمایندگی موافقت کند . پس از جابجا شدن دستگاه به آدرس نمایندگی رسمی در شهر ری ، اقدام به باز کردن قاب پشت و برداشتن پایه یک تکه رومیزی شدیم ، دستگاه خاک زیادی داشت برای همین مجبور به تمیر کردن با کمک جاروبرقی صنام شدیم و خاک درون دستگاه را با کمک آن و یک قلمو تمیز کردیم . سپس تمامی اتصالات روی شاسی بخش پایین شامل دو عدد بلندگو و اسپیکر ، فلت FLAT ها ، تیکان ، کنترل پنل و سوکت ها کردیم . در این مدل دور تا دور فریم با کمک قاب های پلاستیکی پیچ شده است که باید باز شود . بعد از باز شدن پنل و برداشتن دیفیوزر ها و لایه های مختلف به بکلایت رسیدیم که در این مدل از دو عدد شاخه بکلایت در ظلع طول ، که سوکت تامین برق آن از میانه ها است و روی هر شاخه 108 عدد LED دارد که طول هر شاخه 53.5 سانتی متر می باشد.

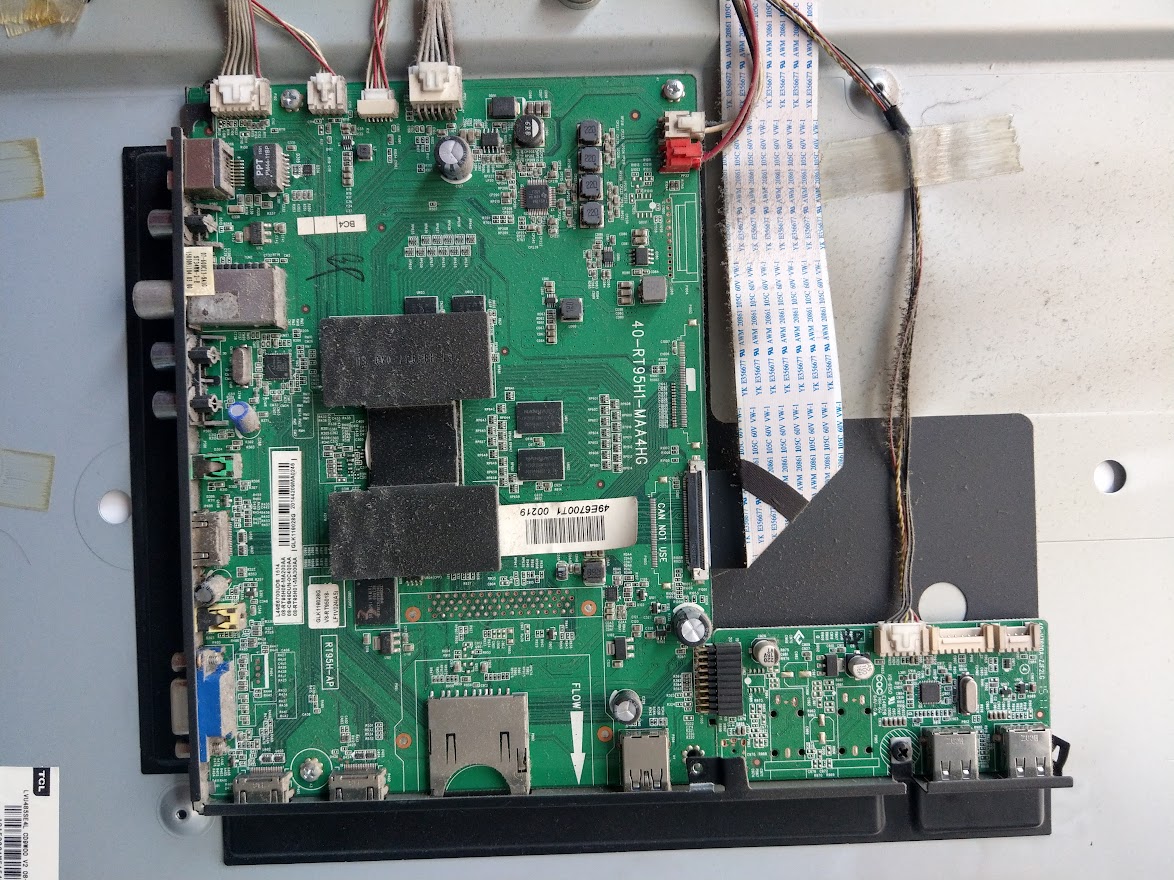

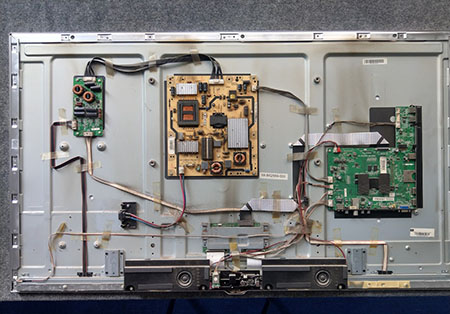

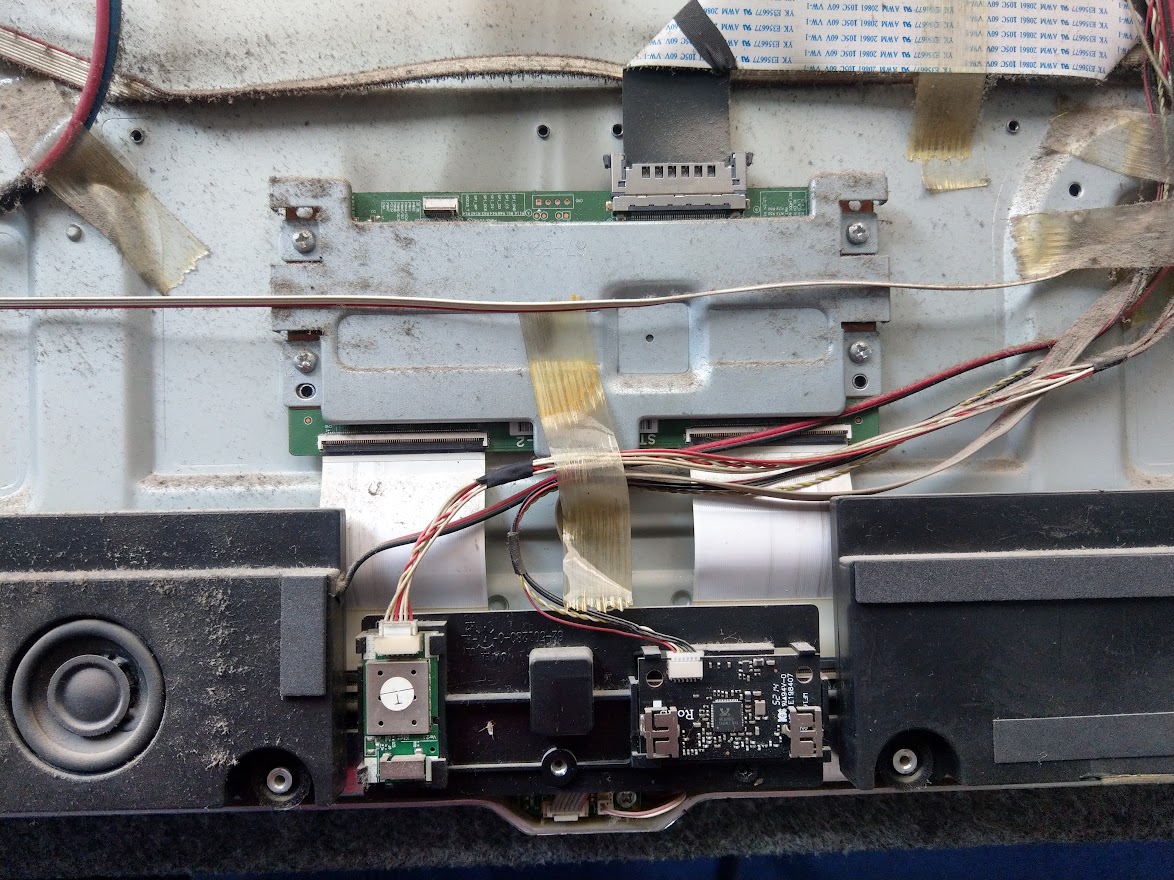

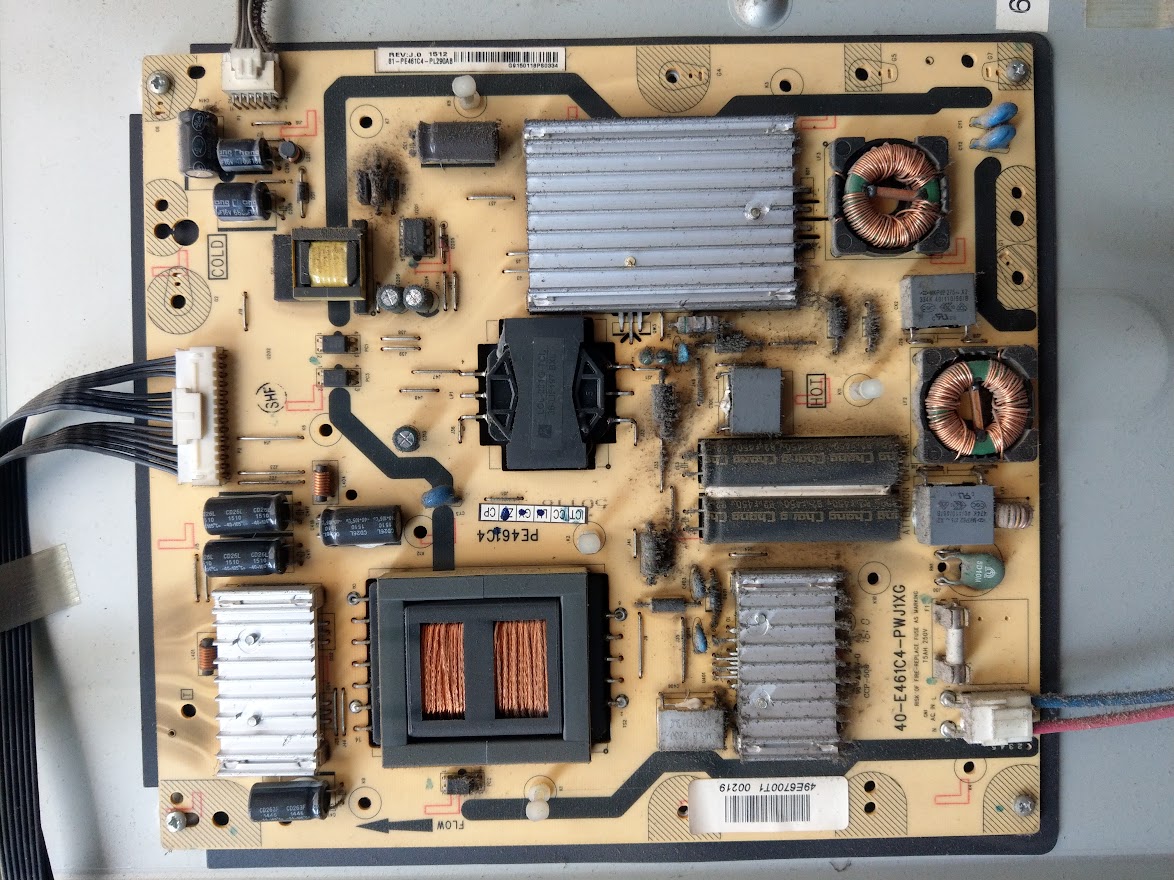

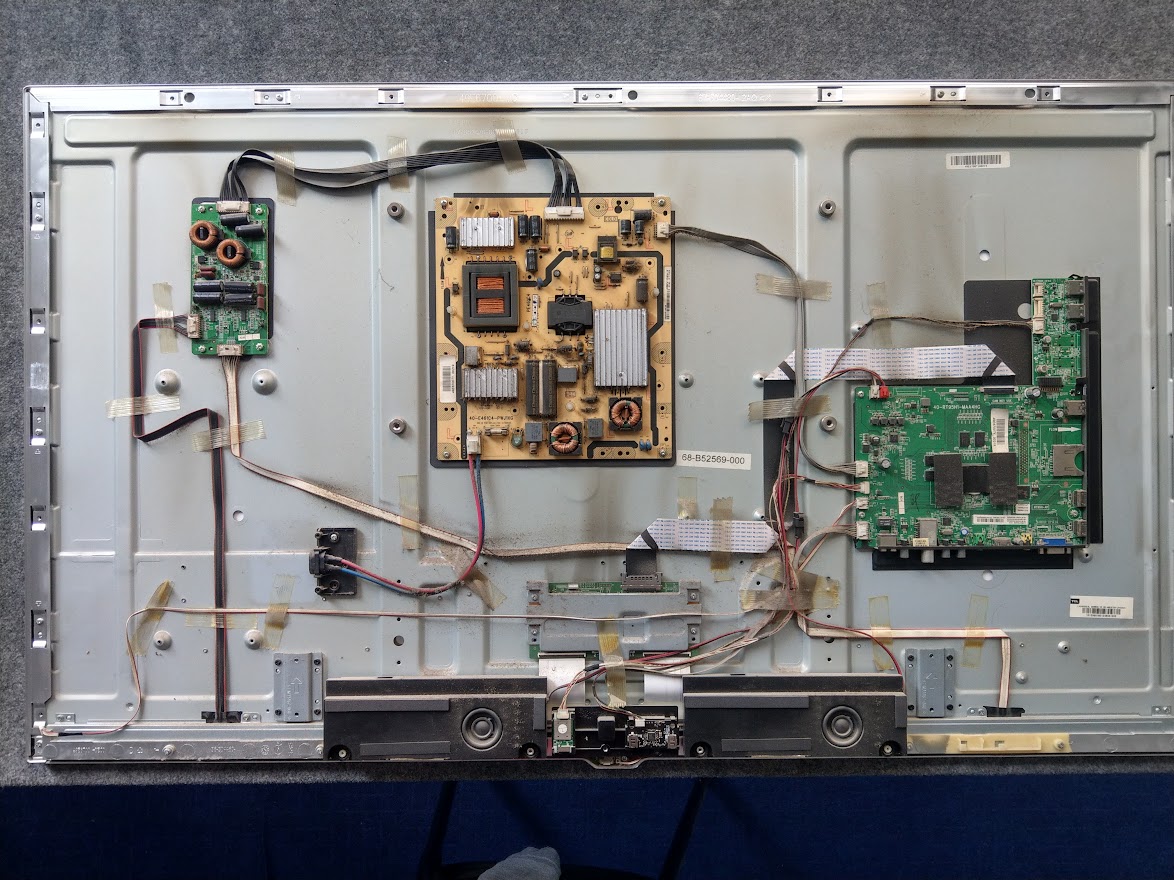

تصویر بالا بعد از باز شدن قاب پشت است و تمامی اتصالا و بردهای اصلی شامل برد تغذیه پاور POWER BOARD TCL 49E6700 و برد مین اصلی MAIN BOARD و برد تیکان T-CON و سایر بخش ه را نمایش می دهد . شما میتوانید برای خرید هر قطعه یدکی مانند بکلایت / پاور یا مین برد با ما در تماس باشید تا از قیمت قطعات مطلع شوید.

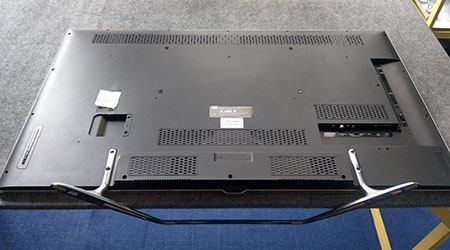

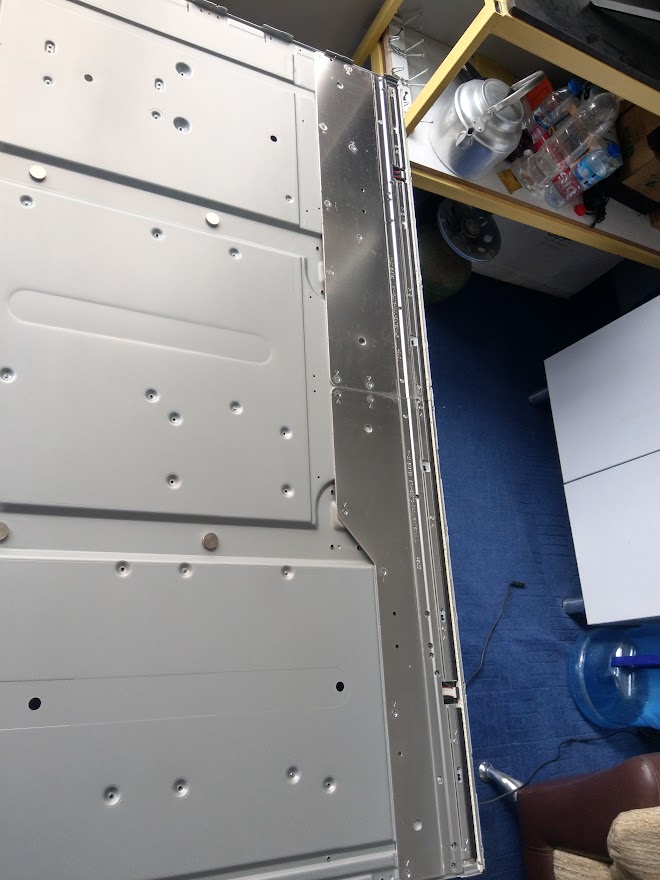

تصویر زیر فریم و قاب پشت را قبل از باز شدن پایه رومیزی نشان میدهد :

آدرس و تلفن نمایندگی فروش صنام در شهر ری : ( فروشگاه مرکزی )

تهران خیابان ری نرسیده به سه راه امین حضور پاساژ محمد طبقه دوم پلاک ۲۰

تلفن تمای با فروشگاه ( فروش نقد و اقساط ) : 02133511258 - 02133505084

نمایندگی | صنام | نصب | فروش | تعمیر

گارانتی | ضمانت | خدمات پس از فروش | آدرس | تلفن

پرند | رباط کریم | نسیم شهر | شاهد شهر | صبا شهر

قابل توجه ساکنی محترم حومه غرب و جنوب غربی استان تهران بزرگ ، عزیزان در صورت نیاز به دریافت خدمات پس از فروش و تعمیرات محصولات صوتی و تصویری صنام ( تلویزیون های LED و LCD ) در منزل یا محل کار خود ( خدمات در محل ) شامل خدمات تعمیرات بکلایت ( تعویض بکلایت ) ، تعمیرات بردهای تغذیه POWER و مین برد MAIN ، رفع مشکلات برقی ، آپدیت و بروزرسانی UPDATE و ...

می توانند با یک تماس با تلفن مرکز خدمات صنام در پرند از تمامی سرویس های این شرکت بهره مند شوند .

ساعت تماس : همه روزه از ساعت 8:00 صبح لغایت 22:00 شب حتی روزهای جمعه و سایر تعطیلات رسمی

تلفن واحد رضایت مندی و شکایات : 021-66842287

تلفن تماس مستقیم با سرپرست بخش تعمیرات : 09194900934 مهندس مشفق

آدرس دفتر : خیابان امام خمینی ، پاساژ سهند ، واحد 3

گزارش کار شماره 1 : ( نمونه کار تعویض بکلایت تلویزیون صنام در منزل مشتری در فاز 1 پرند )

تعویض بکلایت SLS - 49M10 (U)

در تاریخ 10 شهریور 1401 پیرو تماس تلفنی مشتری محترمی با دفتر مرکزی خدمات و گارانتی نمایندگی صنام در پرند ، و اظهارات مشتری از بابت اینکه از شب گذشته ناگهان وسط دیدن فیلم از برنامه های تلویزیون SLS - 49M10 (U) داخلی DTV تصویر قطع شد ، ولی صدا برنامه می آمد ، با ریموت کنترل از راه دور شبکه ها را بالا و پایین برده و البته که ظاهرا کانال ها تعویض می شد ولی تصویری وجود نداشت ، دستگاه را از برق شهری جدا کرده ، ساعتی صبر و مجدد متصل کردند اما تغییری نکرد ، در انتهای شب وقتی خانه تاریک بود متوجه شدند در صفحه تلویزیون تصویر دیده می شود اما نور خیلی خیلی کم اس و تصویر تار است .

مشخصاتی که این مشتری خریدار تلویزیون صنام بسیار کامل و جامع شرح داد ، ایراد رو برای تکنسین نمایندگی مشخص می کند . ایراد به جرات میشه گفت از خرابی بکلایت BACK LIGHT است . بعد از اینکه در موزد هزینه های دستمزد و ایاب ذهاب ، قیمت قطعه اصلی ( فابریک کارخانه صنام ) و فرعی ( نمونه چینی کم کیفیت موجود شده در بازار ) صحبت شد و توافق حاصل گردید ، آدرس و تلفن نمنزل مشتری در پرند دریافت شد و تقریبا 1 ساعت بعد بهترین نیروی متخصص دفتر به منزل ایشان مراجعه کرد و پروسه تعویض بکلایت را اجرا کرد ، تصاویر این تعویض در ادامه جهت آشنایی بیشتر شما آورده شده است .

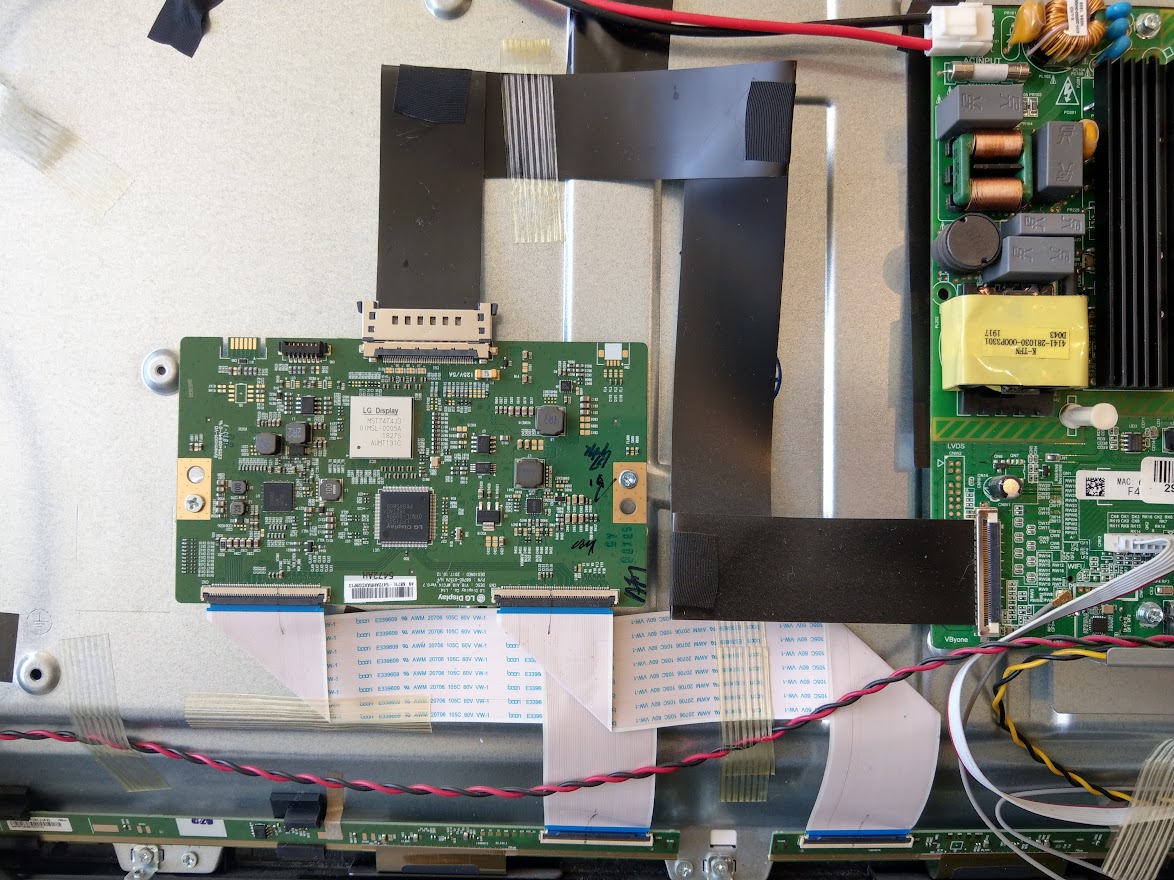

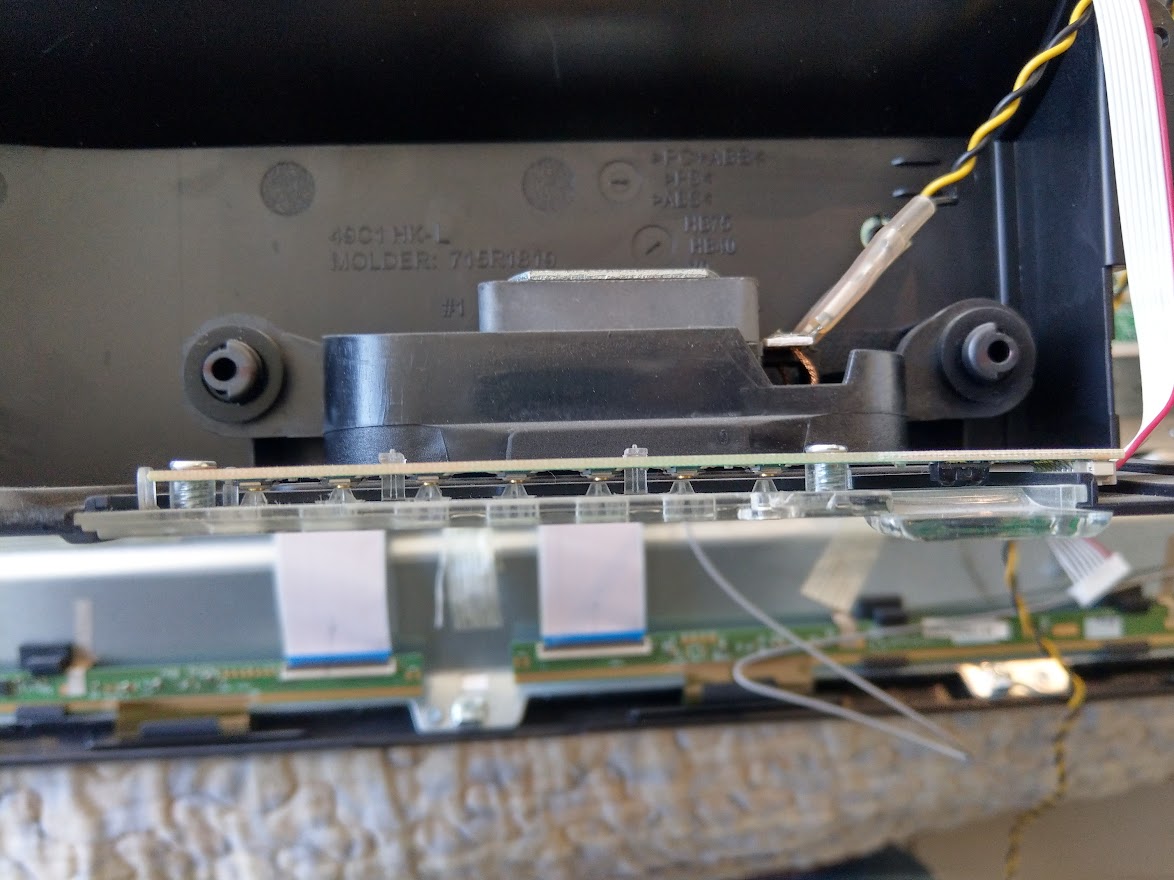

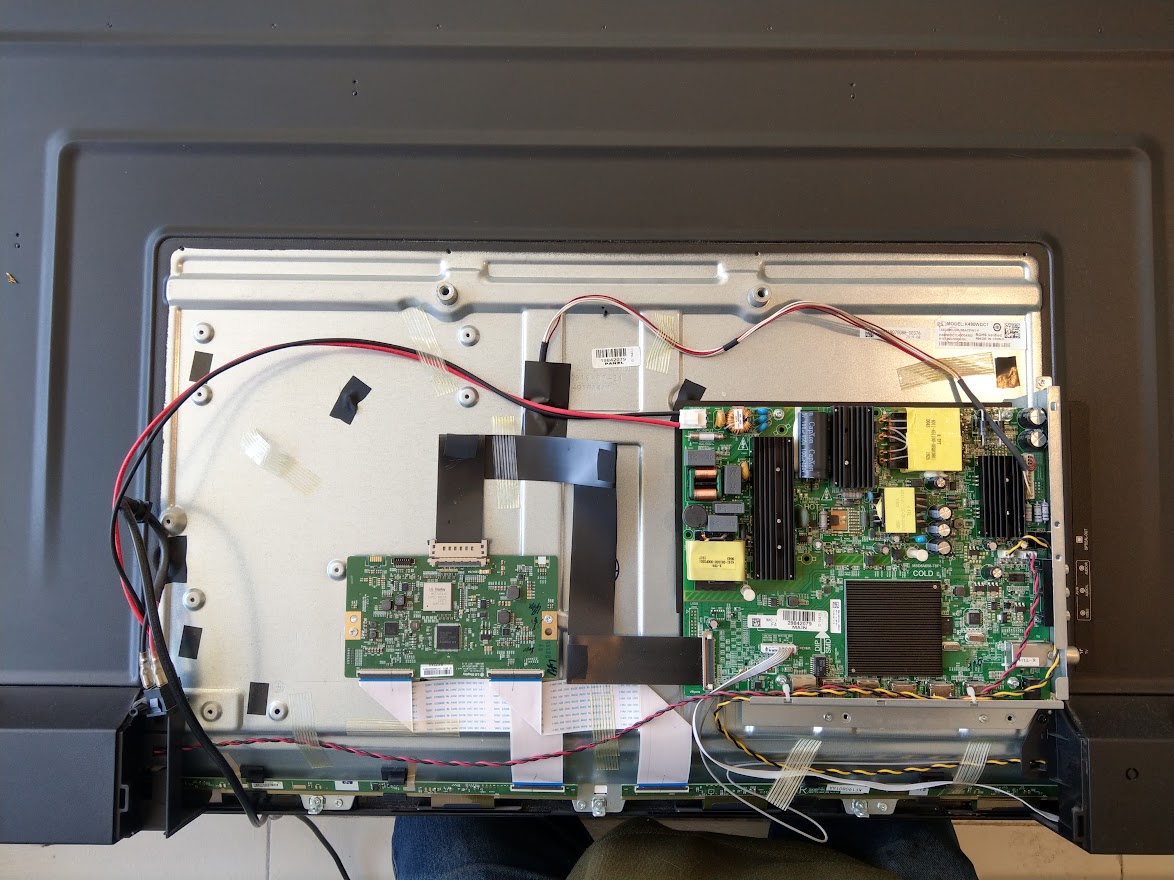

در تعویض بکلایت SLS - 49M10 (U) بعد از باز کردن قاب پشت ، باید به دقت تمامی اتصالات مخصوصا فلت ها FLAT ها و کابل LVDS و کانکتور کیبورد ( کلید های کنترلی روی بدنه دستگاه که در زمان نبود و فقدان ریموت کنترل از راه دور کاربرد پیدا می کند ) ، باز کردن اسپیکر ها SPEAKERS و ... ، دقت نمایید این توضیحاتی که داده می شود در نهایت سادگی بیان می شود ، اشتباه نکنید تعویض بکلایت کار بسیار تخصصی و ریسک داری است و. اگر تجربه نداشته باشید ، حتما پنل ( صفحه نمایش می شکند ) برای همین خواهش می کنیم این کار را به افراد متخصص نمایندگی ها بسپارید . در این مدل به جز 6 پیش نیمه پایین فریم ، سه ضلع دیگر فریم فقط با خار به بدنه متصل است ، خوشبختانه این مدل گوشواره ( فلت های بخش افقی تصویر ) در ضلع های طرفین ندارد برای همین با کمک ابزار اسپدرول ( اسپچول ) میتوانید فریم را باز کنید و پنل را به محل امنی منتقل نمایید.

توضیح تصویر بالا :

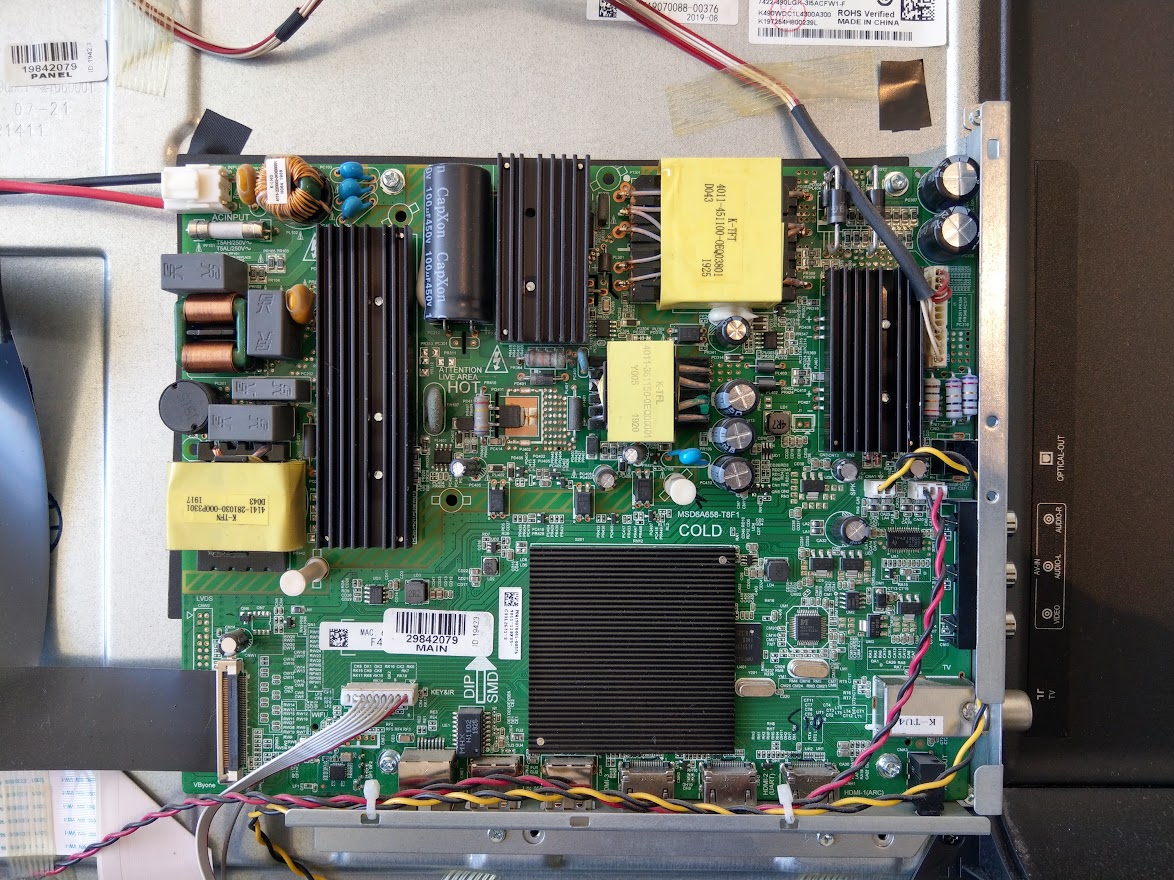

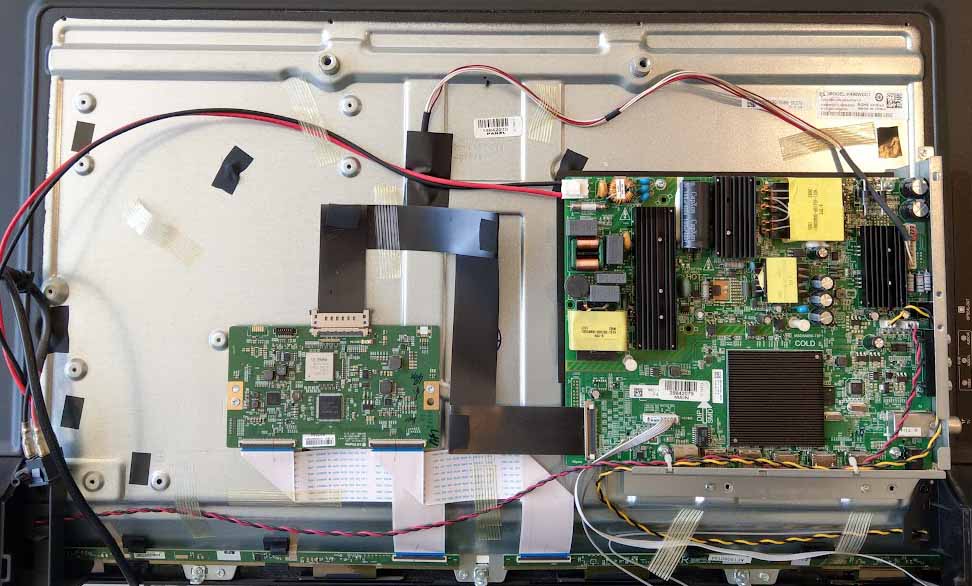

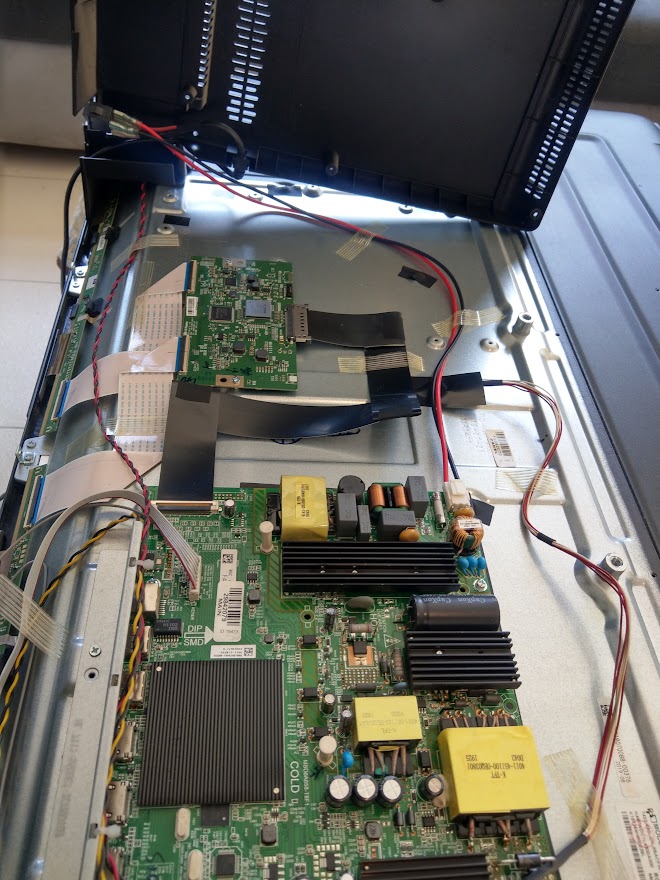

در تلویزیون SLS - 49M10 (U) از یک برد برای دو بخش تغذیه ( پاور POWER BOARD ) و برد اصلی مین ( MAIN BOARD ) استفاده شده است یعنی هر دو بخش اصلی روی یک فیبر طراحی شده است و البته بخش اینورتر ( افزیش دهنده ولتاژ DV برای روشن شدن لامپ ها ) و یک برد دیگر بصورت مجزا بنام تیکان T-CON که وظیفه ترجمه تصاویر برای صفحه نمایش ( لیکوئید SLS - 49M10 (U)) را دارد . تیکا خود نیز توسط دو عدد فلت FLAT به برد آدرس ADDRESS BOARD متصل شده است که هر یکی از این دو فلت نصف تصویر ( تقسیم بصورت دو نیمه راست و چپ ) را به عهده دارد ، خود آدرس برد هم از طریق COF ها یا همان چیپ آن فیلم به شیشه لیکوید متصل شده است . کابل مشکی رنگ در تصویر بالا که رابط بین مین برد SLS - 49M10 (U) MAIN BOARD و خود برد تیکان T-CON است معروف به LVDS است. کابلی که دو رشته سفید و قرمز اس و از سمات راست مین برد به داخل بدنه شاسی دستگاه رفته نیز همان سیم های برق بکلایت است که از بخش اینورتر خارج و وارد بکلایت می شود.

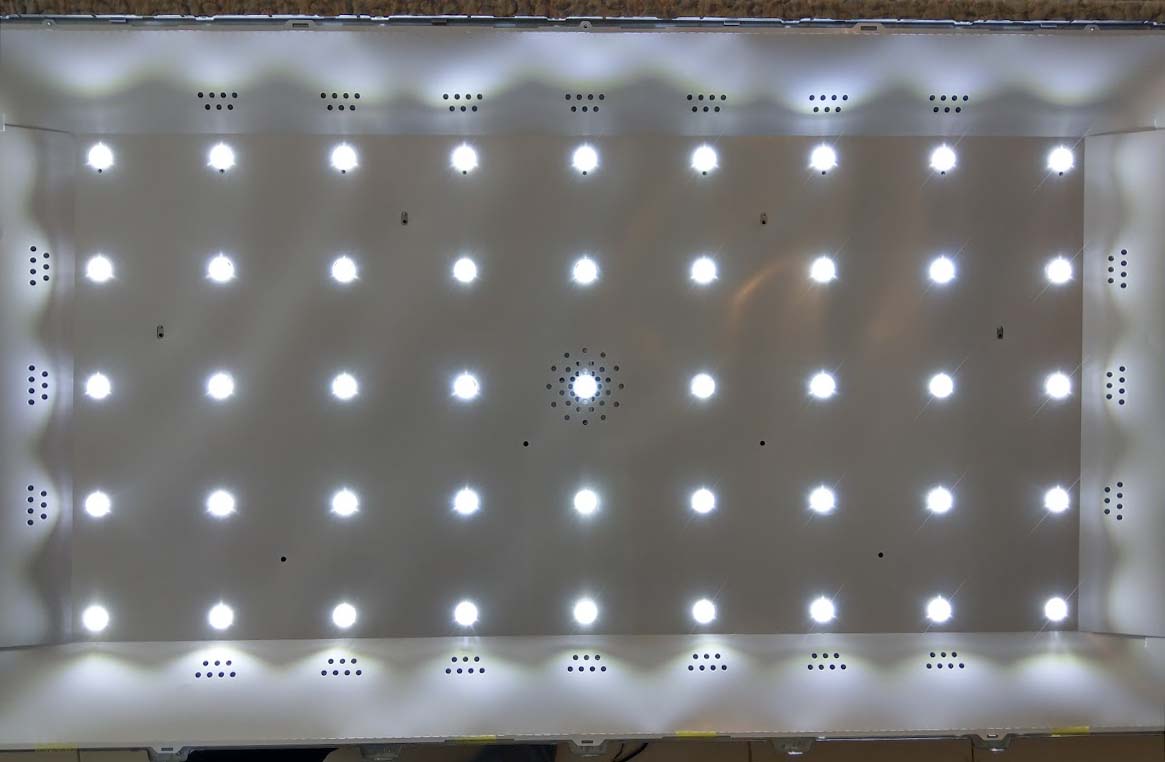

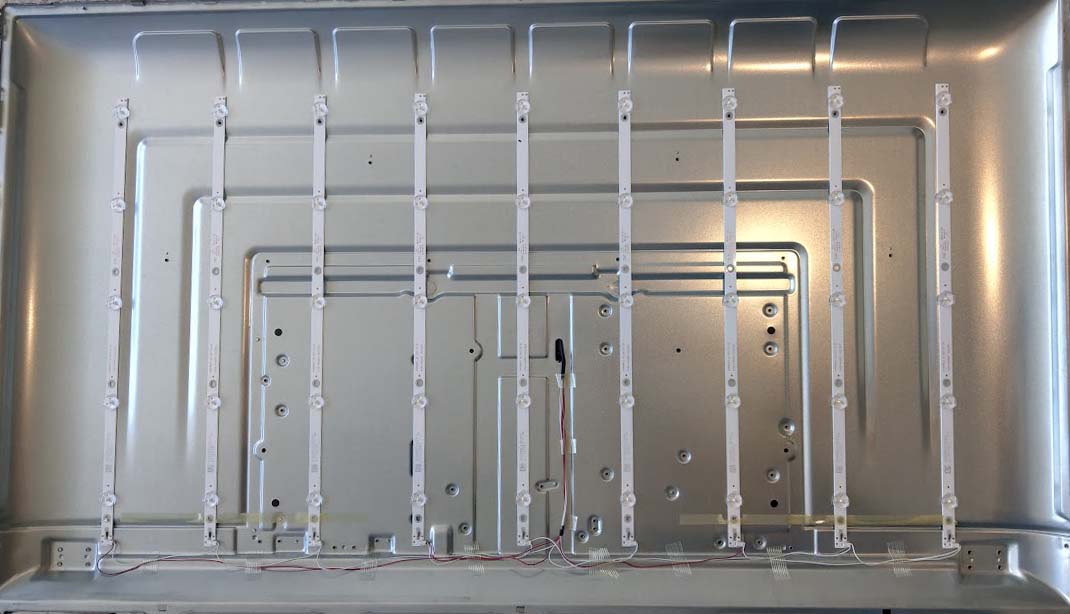

توضیح تصویر بالا : این است که بعد از باز شدن پنل و برداشتن لایه های دیفیوزر و رفلکتور به این شبکه از بکلایت که در مدل SLS - 49M10 (U) که از 9 شاخه نصب شده بصورت عمودی که روی هر شاخه 5 عدد LED همراه با عدسی نصب شده ، تشکیل می شود . این شبکه بصورت سری برق رسانی میشه یعنی فقط دو سیم مثبت و منفی از خروجی اینورتر SLS - 49M10 (U) از روی برد اصلی خارج میشه ، سیم مثبت وارد اولین بکلایت می شود ( پایه مثبت ) از اونجا یک سیم از پین منفی بکلایت اول میره به پین مثبت بکلایت دوم و همین کار برای تمامی بکلایتها ادامه دارد تا بکلایت آخر که پین دوم ان به منفی وصل می شود . با این روش با کمترین میزان مصرف از سیم رسانا ( مس ) می توان تمامی شاخه ها رو برق رسانی کرد و این روش برای تولید مقرون به صرفه است . که البته ایراد های خودش را دارد که میتوان بعنوان مقال سوختن فقط یک LED و در نتیجه خاموش شدن کل صفحه را عنوان کرد . که همچین ایرادی در شبکه های موازی دیده نمی شود و فقط لامپ سوخته خاموش می شود مانند مدلهای زیادی در برند TCL از مدل 49P3CF و مشابه آن.

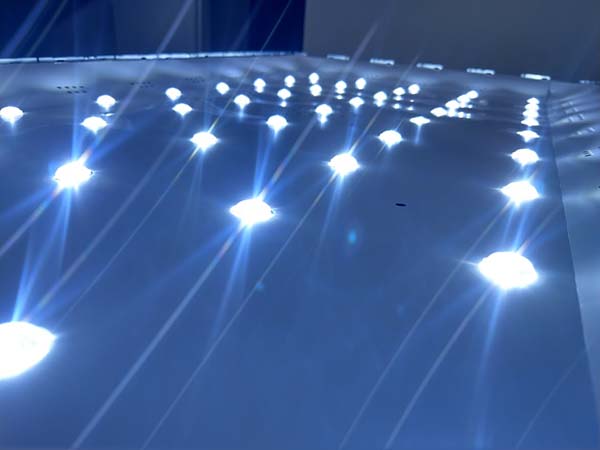

توضیج تصویر بالا این است که بعد از تعویض بکلایت برای تست دستگاه را روشن کرده ( کلید پنل را باید متصل کنید ) این کلید پنل روی یکی از باندها قرار دارد که جداگانه از قاب پشت باز می شود ، کانکتور کنترل پنل باید به مین برد متصل شود و وقتی برق داخل دستگاه آمد با فشار کلید ON / OFF دستگاه بعد چند ثانیه روشن می شود . دقت نمایید نوری که از بالا دیده می شود کمتر از نور طرفین است و این بدلیل خاصیت منشور های نصب شده روی لامپ های LED است که باعث میشه شکست نور پیش بیایید و نور در تمامی صفحه تقسیم شود ، بعدا دیفیوزر مک می کند نور یکنواخت به پشت پنل اصلی برسد ، رفلکتور هم کمک میکند بازتاب نور بیشتری به جلو وجود داشته باشد. در زمان تعویض باید به سوکت های روی شاخه بکلایت و خود کانکتورها دقت کرد چون ظریف است و براحتی قطع می شود.
