بروزرسانی شده در تاریخ 13 بهمن 1399 |
سلام
امروز میخواهیم در مورد تعمیرات مانیتور AOC آموزش مرحله به مرحله را برای شما علاقه مندان به موضوع الکترونیک و تعمیرات توضیحاتی را منتقل نماییم.
برای انجام این تعمیر به ولت متر - اسیلوسکوپ نیاز دارد.
موضوع : تعمیر مانیتور 2036S برند AOC تولید و مونتاژ و گارانتی مادیران
ایراد : روشن نمی شود.
مرحله اول : بازکردن مانیتور LCD AOC
ابتدا پایه را به سمت بیرون بکشید و خارج کنید ( هیچ پیچی ندارد - هیچ خاری ندارد ) کشویی و ریلی است.
قاب را با کمک ابزار اسپَچول یا پیک باز نمایید. ( به پلاستیک آسیب نزنید)
اتصالات لامپ CCFL بکلایت را از بُرد پاور جدا نمایید - با دقت اتصال کابل LVDS (کابل اتصال مین برد به صفحه نمایش و T-CON ) را با کمک دو پین فشاری جانبی کابل آزاد نمایید.
سوکت مین برد به کلید پنل را جدا نمایید .
شاسی فلزی را بچرخانید تا به مین بُرد و پاور بُرد دسترسی پیدا کنید.
مرحله دوم : عیب یابی
ابتدا برد را از نظر ظاهری برسی نمایید ( بدنبال سیاه شدن قطعات یا برد باشید - خازن ها را چک کنید که باد نکرده باشند و یا از زیر باز نشده باشند )، آی سی ها را از نزدیک برسی کنید که خال ( جوش ) نزده باشد.
سپس با کمک اهم متر از محل اتصال جک برق شروع کنید به جلو امدن و تست کردن تک تک قطعات و ولتاژگیری مرحله به مرحله تا قطعه معیوب را مشخص کنید.
اولین قطعه فیوز است ( در این مدل فیوز یک قوطی مربعی کوچک قهوه ای رنگ است ): در حالت بیزر یا تست دیود باید مقاومت صفر و صدای بوق اهم متر را داشته باشید.
قطعه بعدی جرقه گیر است ( NTC ) یا تریستور : البته نمیتوان این قطعه را مستقیم جرقه گیر معرفی کرد اما همچین عملکردی دارد ، این قطعه یک روکش پلاستیکی دارد که آن را از گرمای محیطی عایق کند . NTC یک مقاومت متغیر با افزایش دما است ( که بصورت موازی با ورودی برق پاور نصب شده است ) ، یعنی وقتی دما زیاد شود مقاومت آن کم می شود ، که در این دستگاه افزایش جریان باعث افزایش دما میشود ، سپس مقاومت به سمت صفر و اتصال کوتاه میرود و با اتصال فاز ونول باعث سوختن فیوز و جلوگیری از خرابی قطعات بعدی می شود.
بعد از آن یک ترانس تثبیتی است ( یعنی افزایش و کاهش ندارد فقط برای تثبیت سیگنال است و یکنواخت شدن موج سیگنال ) که جهت تست مانند سلف است و باید دو پایه ورودی با هم اتصال کوتاه یا نهایت 1 الی 3 اهم باشد و دو پایه خروجی نیز به همین ترتیب )
دقت نمایید دو عدد خازن بسیار کوچک آبی رانگی که دو طرف جک ورودی برق است به پایه سوم جک برق که در ایران استفاده ندارد و برای ارت است متصل شده و چون سیستم برق ایراد دو لاین است ( فاز - نول ) تقریبا هرگز این قطعات خراب نمیشوند .
بعد از ترانس و قبل پل دیود یک خازن بصورت موازی با ولتاژ کاری بالا قرار دارد جهت حفاظت
بعد آن نوبت پل دیود میرسد : پل دیود قطعه ای است که از 4 دیود برای یکسو کردن ولتاژ ac استفاده میکند ، دیود ها را دو به دو و در هر دو جهت اهم چک کنید. تصویر زیر نمای شماتیک پل دیود را نشان میدهد :
دقت نمایید که چهار پایه پل دیدود با چهار علامت مثبت + و منفی - و دو پایه هم با علامت سینوس نشان داده میشود.
از پایه منفی به هر دو پایه سینوس راه دارد اما برعکس خیر.
از پایه مثبت به هیچ پایه ای راه ندارد.
خازن صافی را تست کنید : داخل برق باید 330 ولت دی سی داشته باشد ، از برق خارج کنید باید ولتاژ 1 ولت 1 ولت کم شود تا حدود 170 ولت - در حالت اهم چک هم باید بینهایت یا یک باشد.
نکته » ولتاژ برق تا قبل از پل دیود بصورت AC متناوب است و بعد از آن بصورت ثابت یا DC
در ادامه مسیر و بعد خازن صافی تعدادی دیود وچود دارد آنها را تست نمایید.
در پشت برد یک آی سی 8 پایه قرار دارد که به آن آی سی درایور یا راه انداز گفته میشود.
که تمامی خازنها و دیودهای بین خازن صافی تا ترانس برای بایاس کردن و فیدبک همین IC DRIVER است.
برای تست وضعیت آی سی دقت نمایید پایه شماره 8 که HV های ولتاژ است باید نسب به پایه شماره 4 که GND است حدود 330 ولت برق داشته باشد ( همان مقدار دو سر خازن صافی).
البته ابن موضوع خود ثابت کننده سالمی آی سی نیست اما نشان میدهد آی سی ورودی لازم را دارد.
در تصویر زیر نمای شماتیک پایه های آی سی LD7576 را مشاهده میفرمایید که روی برد پاور با شماره U901 مشخص شده است ، دقت فرمایید که این آی سی با فیدبکی از ترانس دوم روشن و فعال می شود و ولتاژ 330 ولت روی پایه 8 ولتاژ موضوع اصلی نیست. در اصل شما چک کنید که پایه VCC ولتاژی دارد یا خیر.
بایاس شدن آی سی از طریق پایه شماره 2 یا همان COMP که در اصل از طریق فتوکوپلر یا اُپتوکوپلر تامین می شود.
نکته : پایه شماره 7 در این آی سی وجود ندارد و در اصل آی سی 7 پایه در مجموع دارد که در شماتیک با NC مشخص شده است.
ولتاژ دیود زنر به شماره ZD901 باید حدود 14.5 ولت باشد ( اگر نیست مسیر ولتاژ 220 را چک کنید )
ولتاژ پایه مثبت خازن C907 را برسی نمایید اگر ولتاژی ندارد پل دیدود را تست کنید .
ولتاژ استارت U901 روی پایه 8 را چک کنید ( در صورت نبود ولتاژ مقاومتهای R908 و خود U901 ) را تعویض کنید.
سایر ولتاژها را برسی نمایید ، ترانس T901 و دیودهای D902 , D905 , D906 را تست و برسی کنید.
در نهایت ترانزیستورهای Q901 - Q904 - U902 - U903 را تست و برسی کنید.
تعمیر مانیتور AOC صفحه سفید
در صورتی که مانیتور 2036S برند AOC بکلایت نداشته باشد یا صفحه سفید شده باشد مراحل زیر را جهت عیب یابی و تعمیر آن انجام دهید :
پایه مثبت خازن C811 را ولتاژ گیری کنید باید 14.5 ولت برق داشته باشد.
سیگنال ON / OFF را چک کنید.
پایه شماره 9 از آی سی IC U801 را اندازه گیری کنید باید 14.5 ولت برق داشته باشد.
خروجی ترانس T801 را اندازه گیری نمایید.
در نهایت کانکتور و لامپ و مدار فیدبک را برسی نمایید.
تعمیر مانیتور AOC 931VWA
پاور | مین برد | فلت | بکلایت | خرید | فروش | نقشه | شماتیک
POWER | MAIN BOARD | PANEL | FLAT
یکی دیگر از مدلهای مانیتور AOC که شرکت مادیران در سال های 1389 و 1390 تولید و مونتاژ آن را انجام داده است ، مدل 931VWA است با صفحه نمایش 19 اینچ و پنل بکلایت LED که البته این مدل یک مدل نامبر داخلی است و شما نمیتوانید در گوگل این مدل را به جز سایت های فارسی پیدا کنید ، دقت نمایید که AOC یک برند چینی است و محصولات خود را به کشور های زیادی صادر می کند اما مدل 931 با پسوند های حروف 931SN و 931SWL در خارج از ایران است. این محصول دارای دو عدد اسپیکر 4 وات هم بود و با ورودی جک هدفون میتونست به کیس کامپیوتر متصل شود و بجای اسپیکر هم برای شما باشد ، از دو ورودی VGA و DVI استفاده میکند و اداپتوری هم نیست . بدنه آن مشکی براق است و طراحی زیبایی دارد.

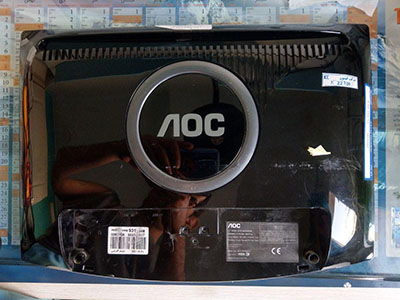

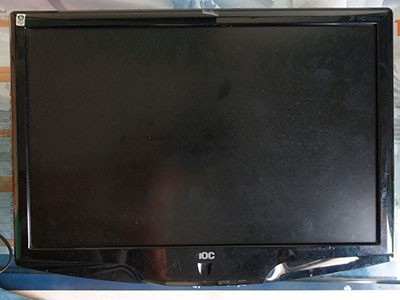

تصاویر زیر این دستگاه را نشان میدهد :
مورد دیگری که از بابت تعمیر سک دستگاه مانیتور LCD برند AOC به مدل 931VWA برای دفتر نمایندگی غرب تهران پیش آمد ، این بود که دوست عزیزی از کرج تماس گرفتند و اعلام کردند یک دستگاه مانیتور ای او سی مدل 931VWA دارند که روشن نمی شود و چراغ استندبای ایشان فقط در حالت چشمک زن آبی است . از ایشان خواهش کردیم جهت انجام عیب یابی و رفع مشکل دستگاه را به دفتر نمایندگی خیابان آزادی تهران منتقل نمایند . بعد از مراجعه مشتری ، پروسه تست و عیب یابی دستگاه آغاز شد . در ابتدا با کمک برد تغذیه یدکی تست تغذیه را انجام دادیم و مشاهده کردیم مشکلی وجود ندارد ، سپس با کمک دو عدد لامپ CCFL بکلایت 931VWA را تست کردیم و مشاهده شد لامپ های مهتابی فلورسنت نیز سالم است . برای همین تنها ایراد باقی مانده برای برد اصلی مین می باشد . متاسفانه در بازه زمانی فعلی امکان تهیه برد اصلی مین وجود نداشت و مجبور به عدم تعمیر شدن دستگاه دادیم . شرایط برای تامین برد اصلی همیشه سخت است و مخصوصاً برای مانیتور های AOC مدل 931VWA که روز به روز در بازار کمتر می شوند و تولید جدید در ایران ندارند . و تعهد و ضمانت مادیران هم تا 5 سال برای این سری از مانیتور های LCD بوده است.
جهت نمایش در سایز بزرگ روی تصاویر کلیک کنید | |
 |  |

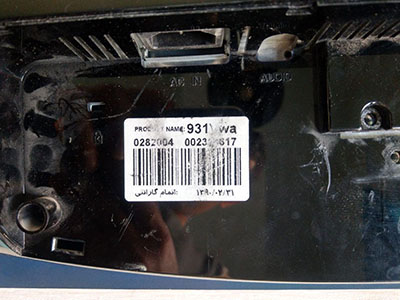

| لیبل مشخصات | سریال گارانتی |
AOC 931VWA |
AOC 931VWA |
| برد تغذیه پاور | برد اصلی مین |
تعمیرات | مانیتور | 2436SWA | AOC | مادیران
خرید | تعمیر | تعویض | فروش | قیمت | پاور | مین
یکی دیگر از مانیتور های LCD با برند AOC که توسط صنایع مادیران تولید شده است و با ضمانت و گارانتی یک ساله مادیران وارد بازار ایران شده است مانیتور LCD AOC 2436SWA می باشد.
روز گذشته یکی از مشتریان ما از منطقه جنت آباد با ما تماس گرفت و یک دستگاه 2436SWA را با ایراد روشن نشدن نزد ما آورد.

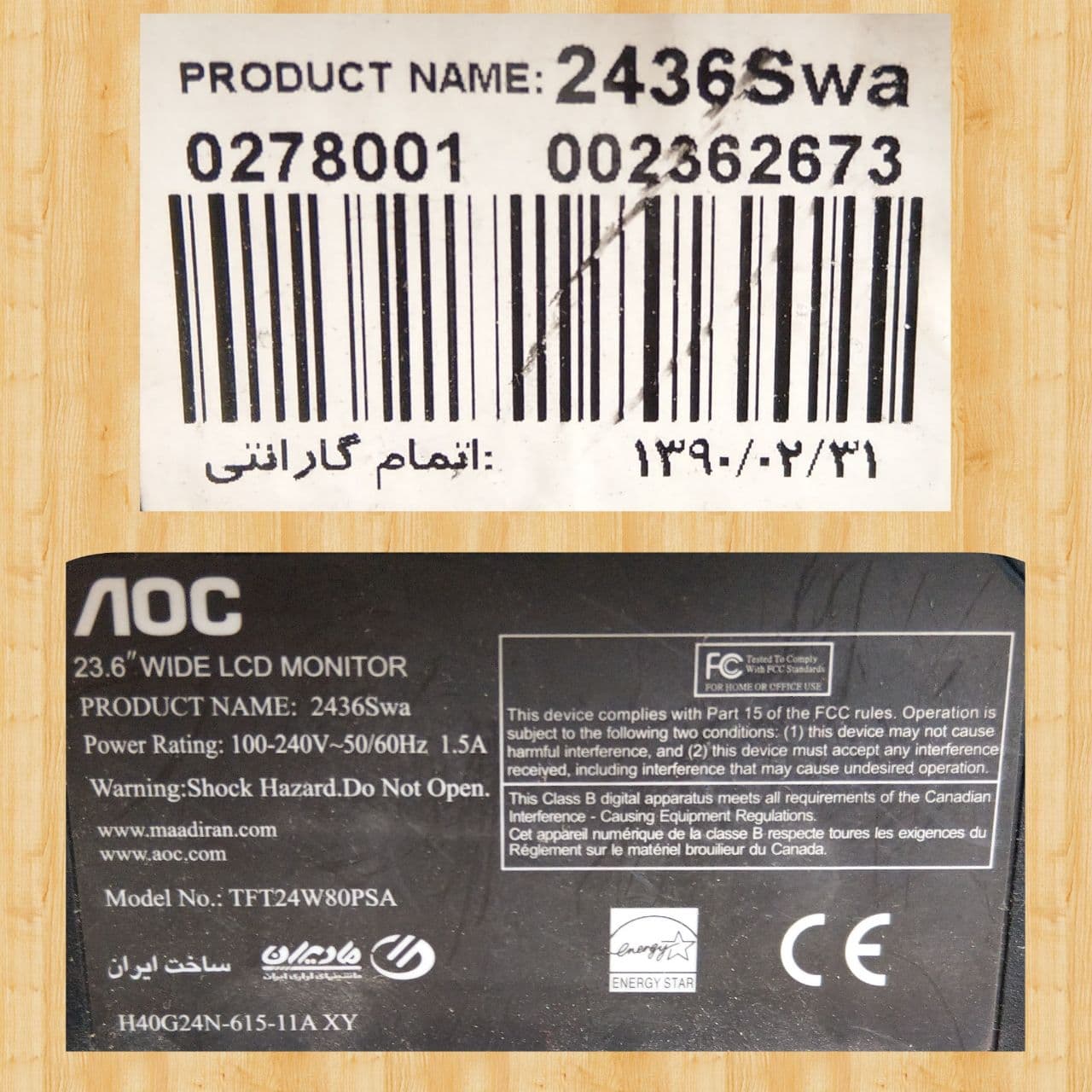

ابتدا برای اینکه شما با مشخصات کلی این دستگاه آشنا شوید تصویری از لیبل مشخصات دستگاه برای شما قرار داده ایم :
مشخص است زمان گارانتی یک ساله مانیتور AOC که توسط مادیران ضمانت و گارانتی شده بود در سال 1390 پایان یافته است. دقت نمایید که روی لیبل مشخصات مانیتور 2436SWA نوشته شده است ساخت ایران ، متاسفانه این موضوع فقط اشاره به محل مونتاژ دارد و تمامی قطعات ساخت کشور چین می باشد.
مشاهده تصویر بالا با کیفیت نهایی

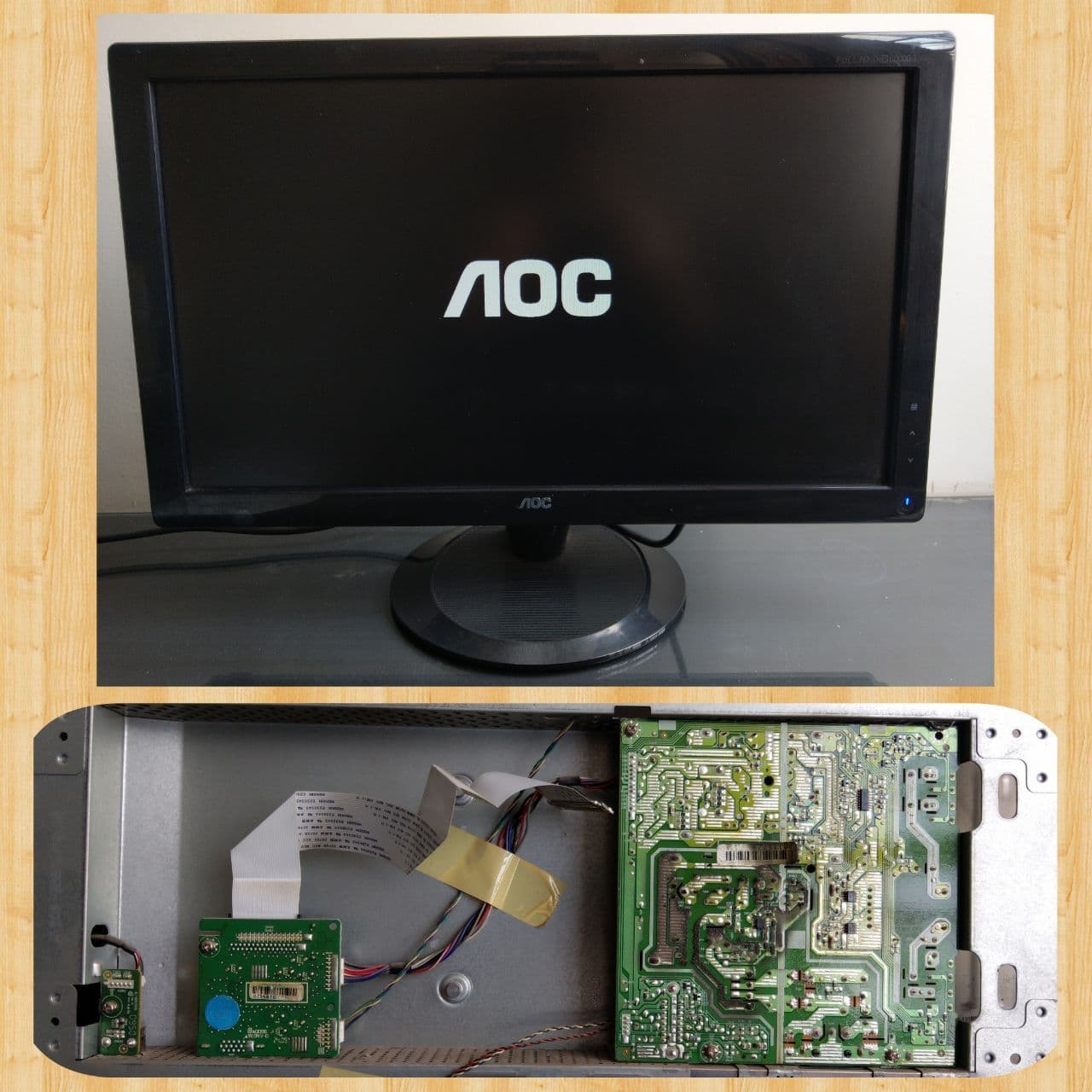

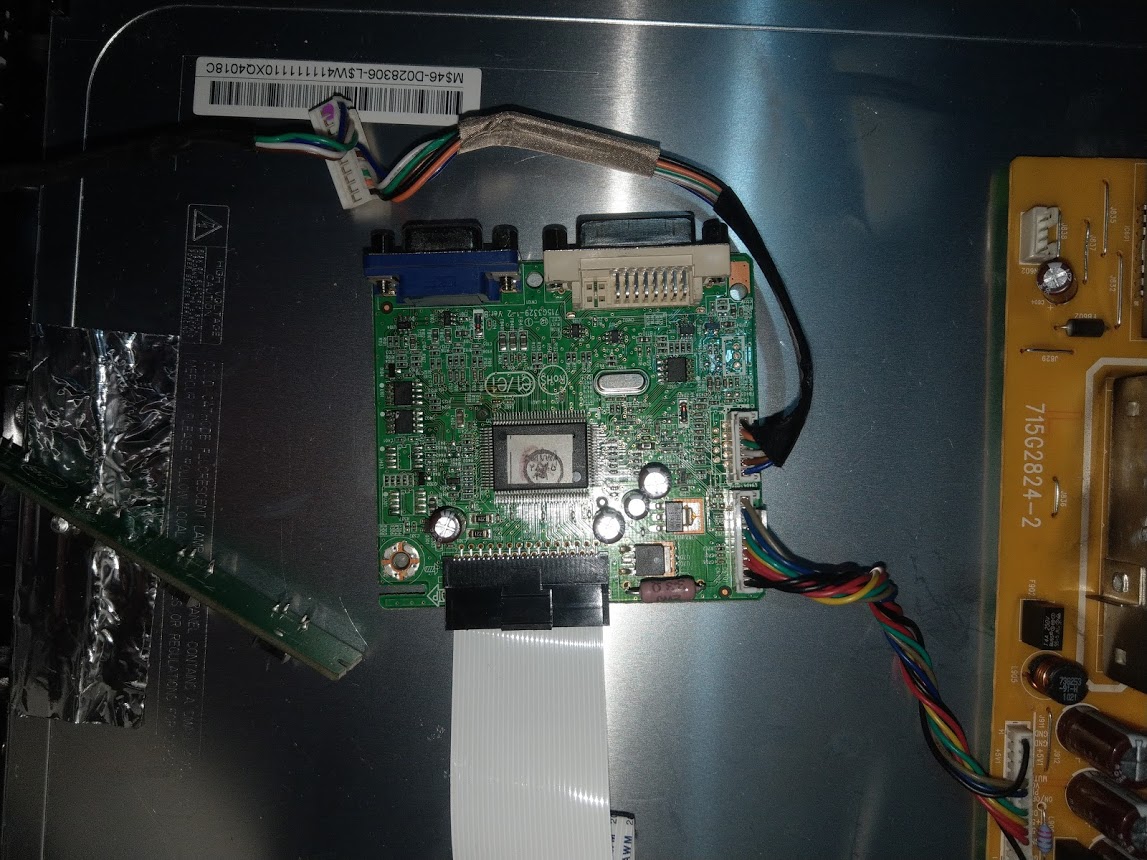

تصویر زیر بعد از تعمیر از مانیتور گرفته شده است که بعد از روشن شدن 2436SWA لوگو AOC روی صفحه دیده می شود. و تصویر نیمه زیری آن برد پاور POWER و برد مین MAIN مانیتور LCD مدل 2436SWA را نشان میدهد که مین برد بسیار کوچکی داردو فقط یک رودی VGA دارد . برد پاور از نوع سوئیچینگ است و ولتاژ های AC را به DC نبدیل میکند و برای اینکار برد پارو از دو بخش HOT و COLD تقسیم شده است .
بخش HOT وظیفه یکوسازی ولتاژ ورودی برق را دارد و این کار را با کمک پل دیود و خازن صافی بزرگ و تعدادی قطعات در مدار نویز گیر EMI انجام میدهد .
بخش COLD وظیفه تنظیم ولتاژ و کاهش آن و یکنواخت شدن شکل موج برای خروجی برد پاور ( معمولا 5 ولت و 12 ولت ) را دارد و این مار را با کمک ترانزیستور و FET انجام میدهد.
مشاهده تصویر بالا با کیفیت نهایی

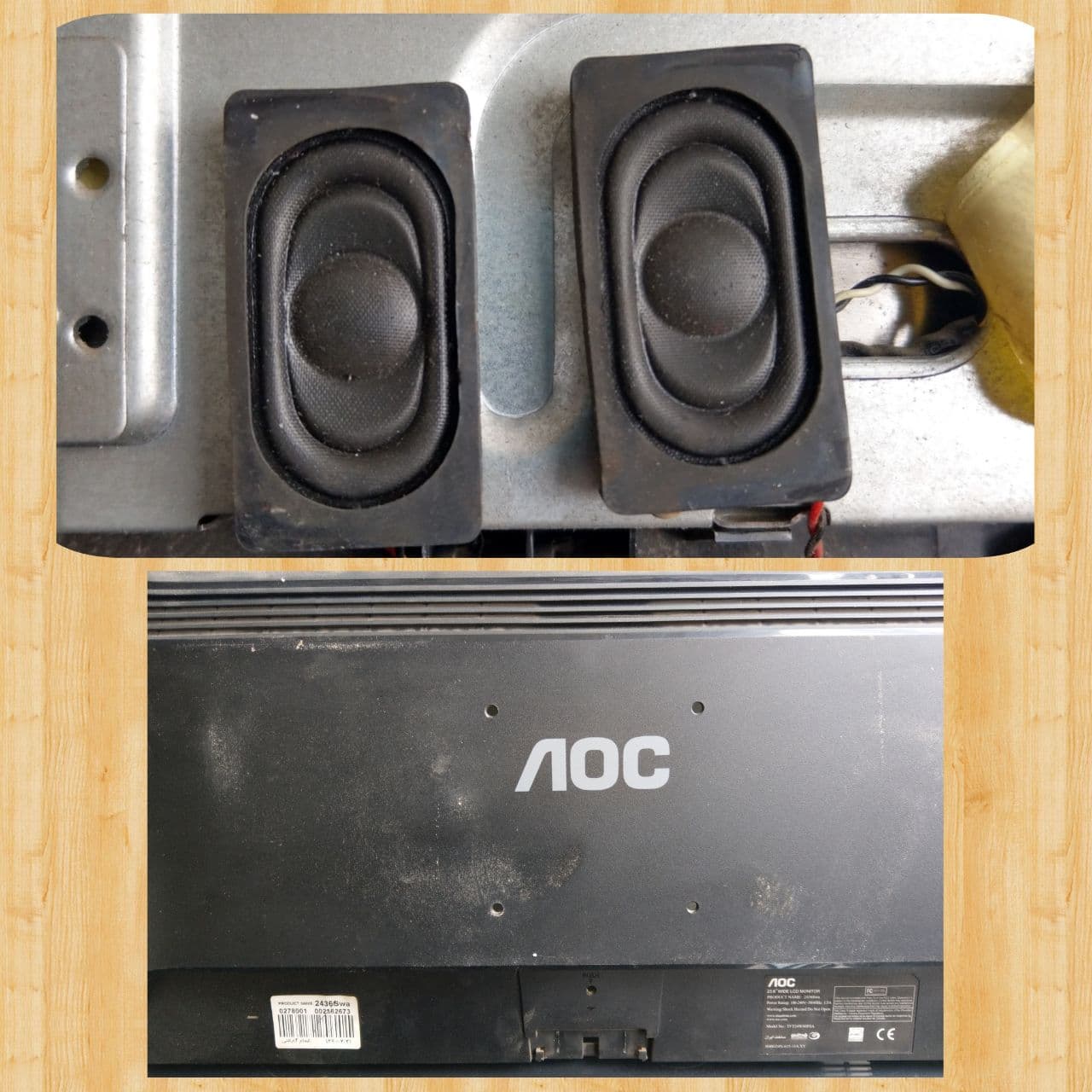

تصویر زیر اسپیکر های مانیتور 2436SWA را نشان میده که از دو اسپیکر بلندگو 3 وات استفاده شده است.
مشاهده تصویر بالا با کیفیت نهایی

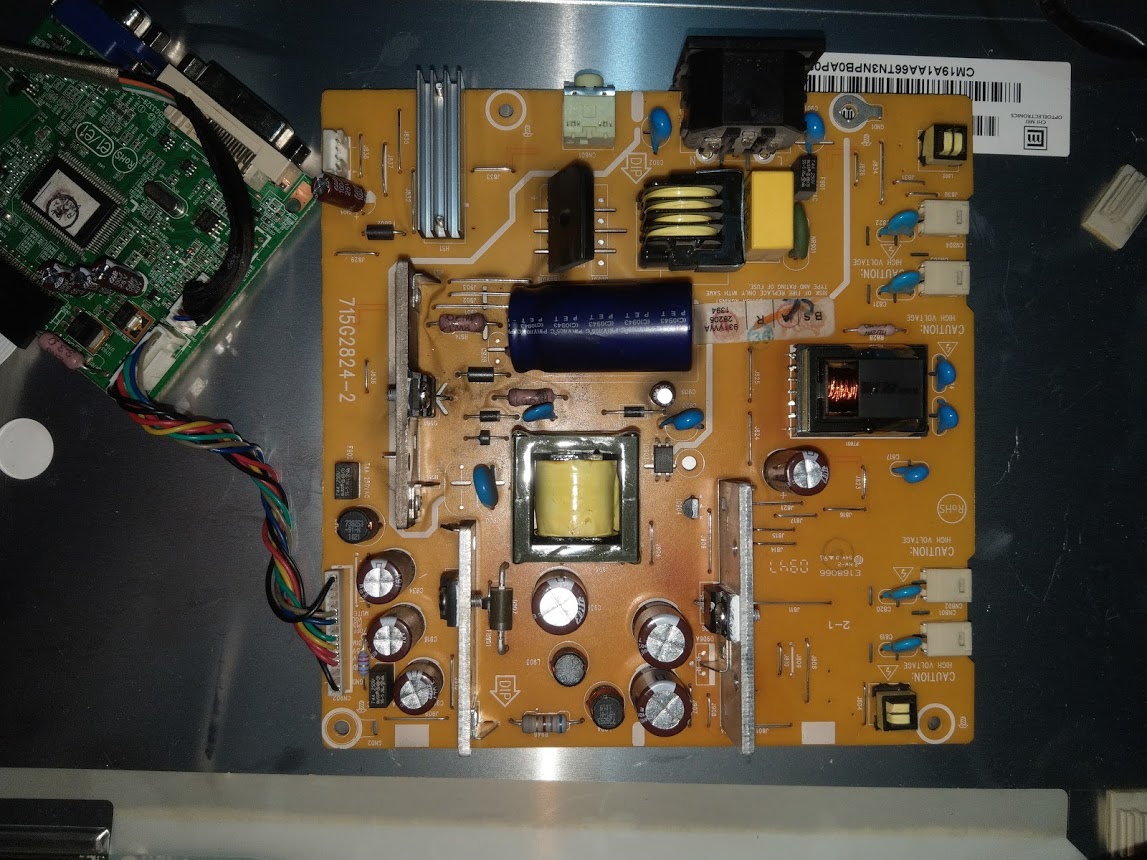

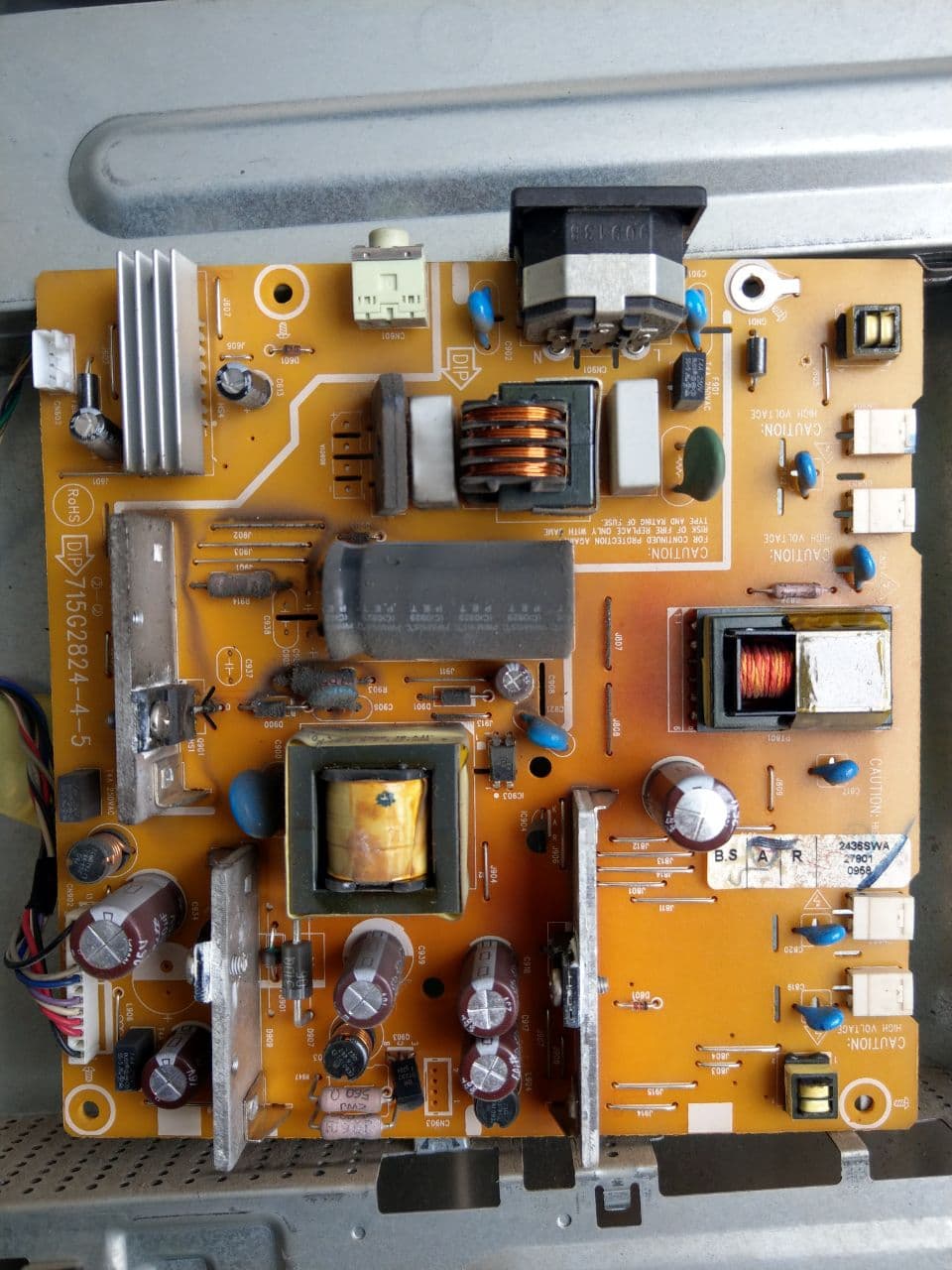

تصویر زیر برد پاور POWER مانیتور AOC مدل 2436SWA را نشان میدهد که خط سفید روی برد نشان دهنده مرز بین COLD و HOT را مشخص می کند. مشخص است این برد پاور برای مانیتور با صفحه نمایش 4 لامپ مهتابی فلورسنت CCFL طراحی شده است و از یک سلف چُک برای تامین ولتاژ بالای AC استفاده می شود.
مشاهده تصویر بالا با کیفیت نهایی

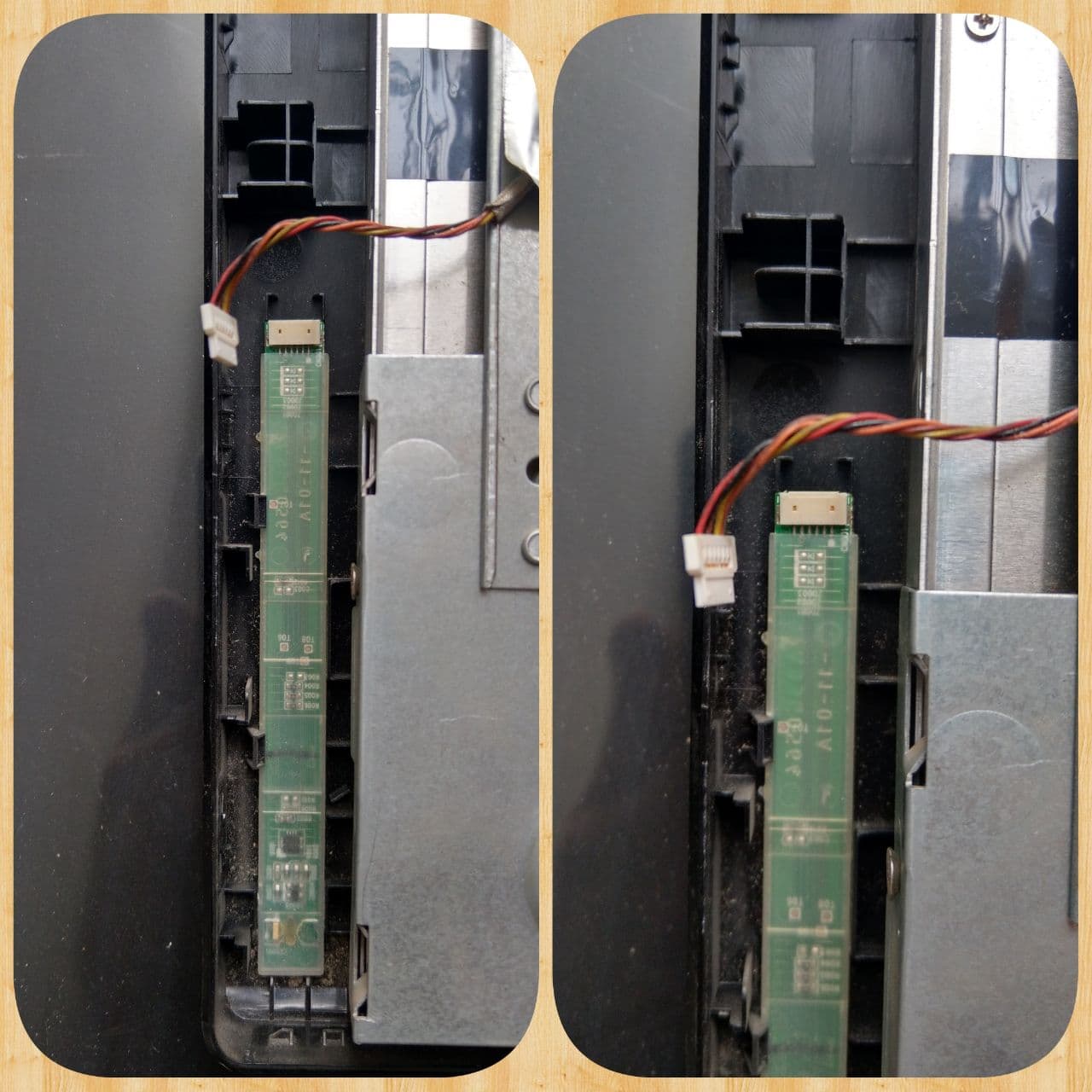

تصویر زیر کنترل پنل روی مانیتور 2436SWA را نشان میدهد که از نوع لمسی است و از سنسورهای مخصوصی برای دریافت پیام و فرمان کاربر و تبدیل ان به ولتاژهای نخوص تعریف شده برای برد مین استفاده شده است .
دقت نمایید در زمان باز کردن قاب های مانیتور 2436SWA به این برد آسیب نزنید چون کانکتور آن بسیار ضعیف است. در زمان باز کردن مانیتور دقت نمایید صفحه نمایش و قاب جلویی با هم بماند زیرا کلید پنل زیر صفحه نمایش است و اگر صفحه را بلند کنید فلت آسیب می بیند.
مشاهده تصویر بالا با کیفیت نهایی
تعمیرات | مانیتور | ای او سی | AOC | 931SN
پاور | مین برد | فلت | پنل | لامپ | بک لایت
روز گذشته ( 12 بهمن 1399 ) یکی از مشتریان قدیمی نمایندگی غرب تهران ایکس ویژن که از زمان مدیریت آقای ابراهیم ناثوتی ، بابت تعمیرات مانیتور های LCD و LED برند LG با ما در تماس بودند ، یک دستگاه مانیتور LCD برند AOC به مدل 931SN راکه به هیچ وجه روشن نمی شود و حتی چراغ استندبای هم خاموش است را برای ما آورد.
مراحل تعمیر را با شما مرور میکنیم ، ابتدا باید پایه دستگاه را خارج کنیم ( منظورم کفی پایه نیست ) رابط پایه با یک پلاستیک قاب پشت پوشیده شده است ، آن را کمی پایین بکشید تا پیچ ها نمایان شوند ، سه عدد پیچ است ، آنها را باز کنید و پایه را بصورت کشویی عقب بکشید ، سپس باید قاب جلو و عقب را با کمک اسپچول به آرامی و بدون شکستن خارهای نگه دارنده قاب جلو و عقب باز کنید . بعد از باز کردن و جدا کردن قاب ، سیم لامپ های CCFL مهتابی فلورسنت بکلایت را جدا نمایید ، در مانیتور 931SN فقط از دو عدد لامپ بکلایت استفاده شده است.

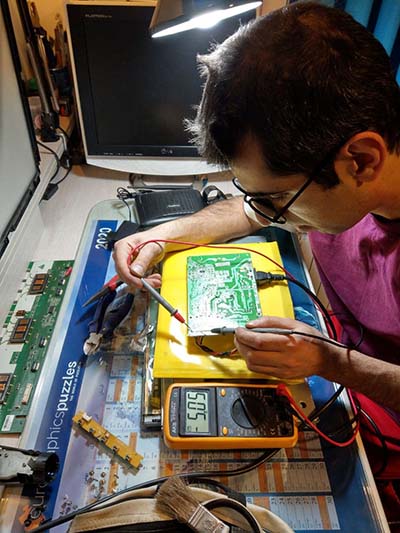

فیوز را تست کردم ، سالم بود ، از نظر ظاهری تمامی قطعات اوکی بودند ، با کمک مولتی متر و در حالت ولتاژ DC خروجی پین های +5 و GND را اندازه گیری کردم و مشخص شد ولتاژ ها کامل و ثابت وجود دارد .
با این شرایط خراب بودن پاور POWER منتفی بود ، باید برد اصلی مین را تست میکردم
اما متاسفانه هیچ ایرادی را روی برد AOC پیدا نکردم.

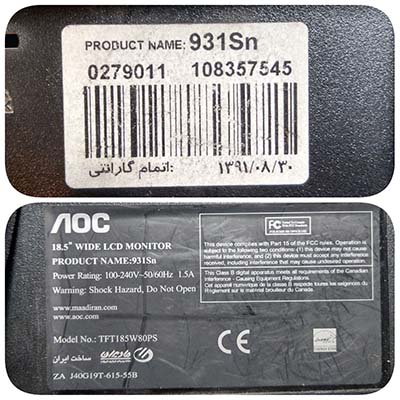

تصویر زیر لیبل مشخصات و سریال نامبر و گارانتی دستگاه که توسط مادیران صادر شده است را نشان میدهد.

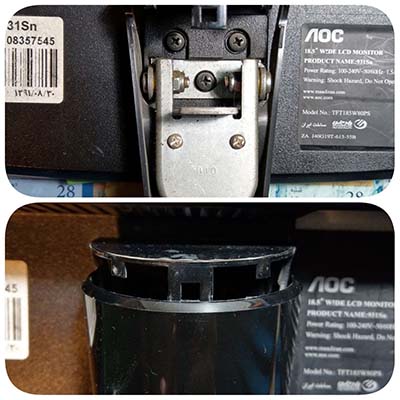

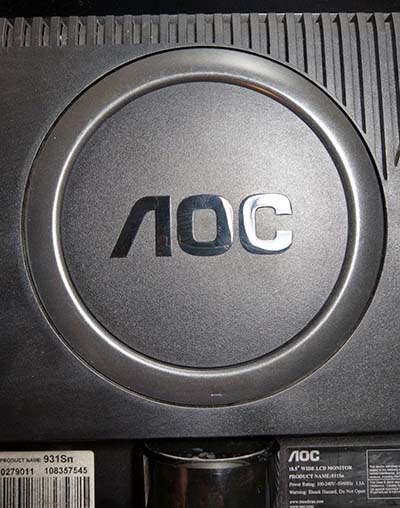

تصویر زیر مراحل باز کردن درپوش پیچ های رابط پایه را نشان میدهد.

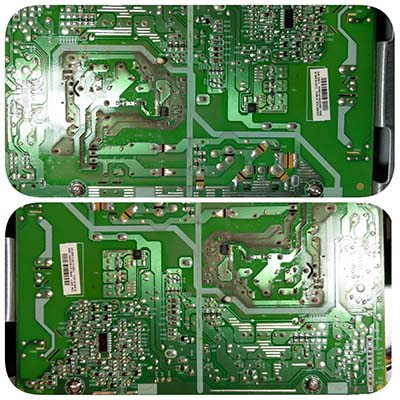

بعد از اینکه شاسی را بچرخانید اولین دسترسی شما به برد تغذیه پاور 931SN از پشت آن است . تصویر زیر پشت برد پاور POWER را نشان میدهد.

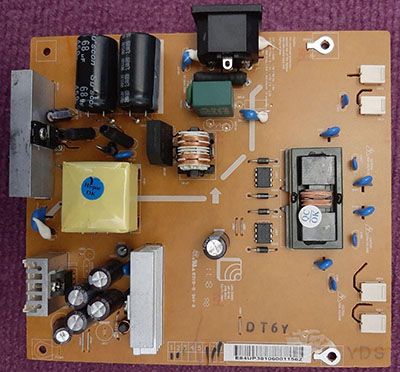

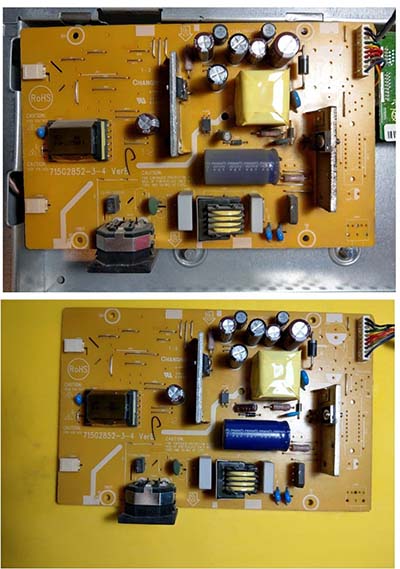

تصویر زیر برد تغذیه POWER AOC 931SN می باشد . طارخی خلاصه و استفاده از کمترین تعداد قطعات الکترونیکی در این برد باعث ارزان تمام شدن هزینه های تولید می شود.

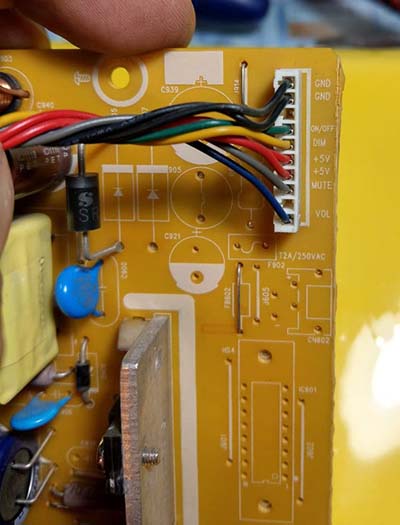

تصویر زیر کانکتور اتصال کابل رابط بین برد تغذیه POWER به برد اصلی MAIN را نشان میدهد که برای اندازه گیری ولتاژ باید پایه 5 ولت را با زمین ( اختلاف پتانسیل ) تست کنید.

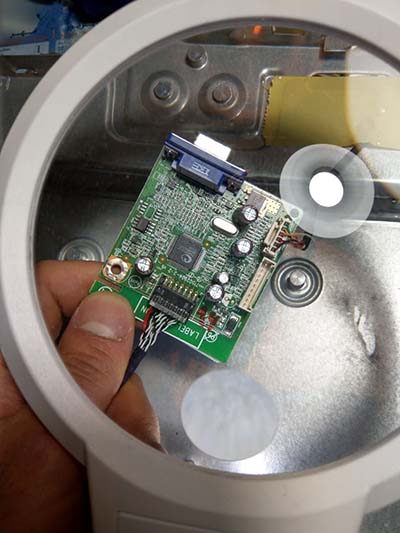

تصویر زیر مین برد MAIN BOARD AOC 931SN را نشان میدهد که متاسفانه امکان تعمیر آن وجود نداشت و مجبور به تعویض برد اصلی شدیم.
