تعمیرات تلویزیون در تمامی برندهای موجود

LED - LCD

تعمیر - (آزاد)

(دقت نمایید نصب اولیه محصولات به هیچ عنوان به این وبلاگ مربوط نیست و شما باید با تلفن های روی کارتن محصولات تماس بگیرید ، در هیچ مطلبی در این وبلاگ اطلاعاتی برای نصب اولیه وجود ندارد و اگر مطلبی باشد قدیمی و باید حذف شود )

تعمیرات تمامی مدلهای LCD و LED در برند XVISION

سرویس تعمیرات تلویزیون در تمامی مناطق تهران و حومه

شروع استخدام مترجم و منشی در گروه هم ( دارالترجمه - اخذ ویزا - مهاجرت )

مرکز تعمیرات محصولات ایکس ویژن در شهر ری

تلویزیون | لباسشوئی | یخچال | ظرفشوئی

مرکز خدمات تعمیرات محصولات ایکس ویژن در شهر ری و حومه

آماده ارائه خدمات در محل در سریعترین زمان ممکن جهت رفع ایرادات تمامی محصولات لوازم خانگی با برند ایکس ویژن XVISION و تی سی ال TCL

تنها کافیست با تلفن های مجموعه ما تماس حاصل نمایید تا در کمترین زمان ممکن مشاوره اولیه جهت مشخص شدن ایراد دستگاه خود ، هزینه لازم برای تعمیرات ف روش تعمیر و وزمان مورد نیاز برای سفارش قطعات از شرکت مادیران ، زمان مراجعه تکنسین به منزل یا محل کار شما جهت بازدید اولیه و کارشناسی کردن ایراد و هزینه و سایز اطلاعات را کسب نمایید

تلفن تماس مستقیم با تکنسین : ( همه روزه حتی تعطیلات و عید )

09194900934

مرکز تعمیرات لباسشوئی ایکس ویژن در شهر ری

تعمیرات حرفه ای ماشین لباسشوئی در منزل خودتان یکی از اصلی ترین خدمات این شرکت می باشد . شما عزیزان در صورتی که با هر نوع ایراد فنی در دستگاه ماشین لباسشوئی خود روبرو شدید با مشاوران و تکنسین های ما در تماس باشید تا در اسرع وقت نسبت به رفع ایراد خدمت شما برسند.

اجزای اصلی ماشین لباسشویی شامل موارد زیر می‌شوند

اجزای اصلی ماشین لباسشویی شامل موارد زیر می‌شوند:

1. موتور: برای چرخاندن درام و تأمین نیروی دستگاه.

2. درام (دیگ): محل قرارگیری لباس‌ها برای شستشو.

3. پمپ تخلیه: برای تخلیه آب کثیف از دستگاه.

4. المنت گرمایی: برای گرم کردن آب شستشو.

5. شیر ورودی آب: برای ورود آب به دستگاه.

6. ترموستات: برای تنظیم و کنترل دمای آب.

7. محفظه مواد شوینده: برای افزودن شوینده‌ها و نرم‌کننده‌ها.

8. بلبرینگ و تسمه‌ها: برای انتقال حرکت موتور به درام.

9. برد الکترونیکی: برای کنترل عملکرد‌های مختلف دستگاه.

10. لاستیک دور درب: برای جلوگیری از نشت آب.

11. فیلتر آب: برای جلوگیری از ورود ذرات و اجسام بزرگ به داخل دستگاه.

12. قفل درب: برای اطمینان از بسته بودن درب حین کار

مرکز تعمیرات یخچال و فریزر ایکس ویژن شهر ری

اجزای اصلی یخچال و فریزر ساید بای ساید عبارت‌اند از:

1. کمپرسور: برای فشرده‌سازی گاز مبرد و ایجاد سرمایش.

2. کندانسور (رادیاتور): برای خنک کردن گاز مبرد و تبدیل آن به مایع.

3. اواپراتور: برای جذب گرما و ایجاد سرمای داخل یخچال و فریزر.

4. ترموستات: برای تنظیم و کنترل دمای داخلی.

5. فن داخلی: برای جریان هوای سرد و توزیع یکنواخت دما.

6. لامپ داخلی: برای روشنایی داخل یخچال.

7. برد الکترونیکی: برای کنترل عملکرد و ویژگی‌های دیجیتال.

8. دریچه تنظیم هوا: برای کنترل میزان هوا میان بخش‌های یخچال و فریزر.

9. قفسه‌ها و کشوها: برای نگهداری مواد غذایی.

10. لاستیک دور درب: برای حفظ هوای سرد و جلوگیری از نشت هوا.

11. فیلتر آب: برای تصفیه آب مصرفی و یخ‌ساز.

12. یخ‌ساز و آب‌ریز: برای تولید یخ و تأمین آب سرد.

مرکز تعمیرات تلویزیون ایکس ویژن در شهر ری

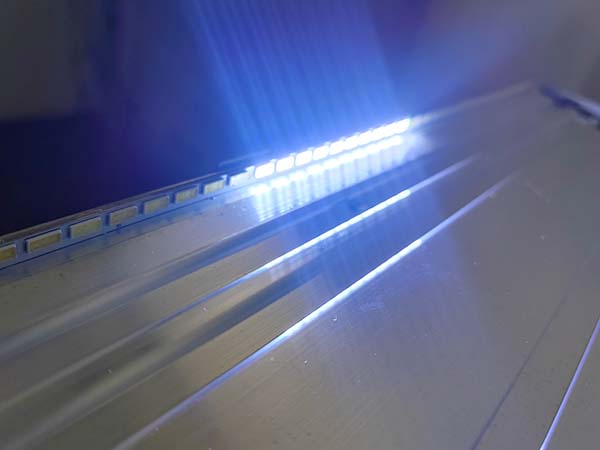

نمونه کار شماره 1: از بخش تعمیرات LED های ایکس ویژن X.VISION

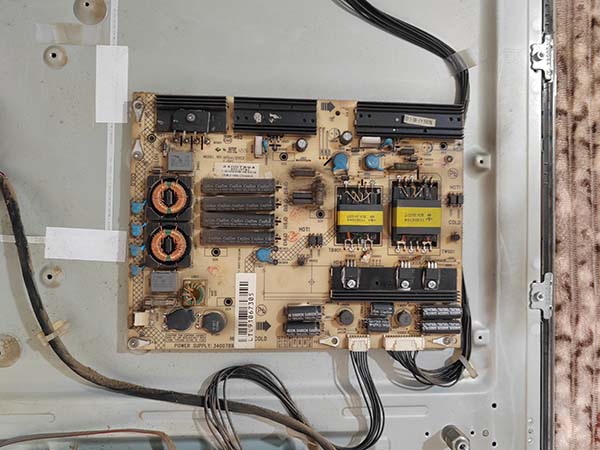

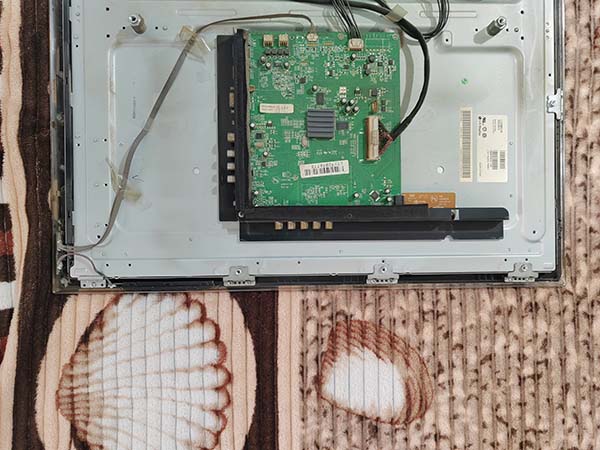

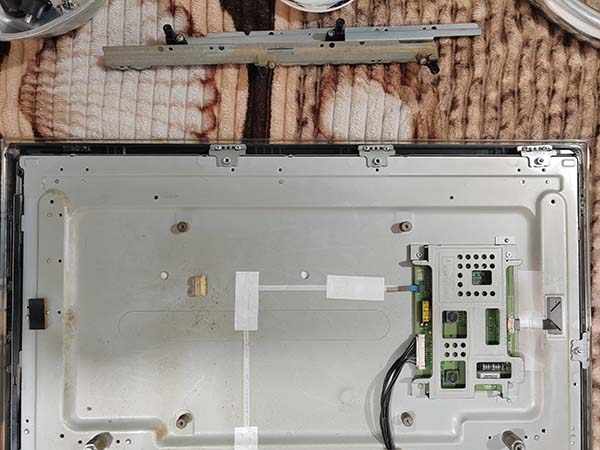

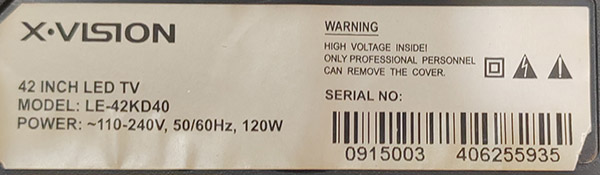

مدل دستگاه : XVISION LE-42KD40

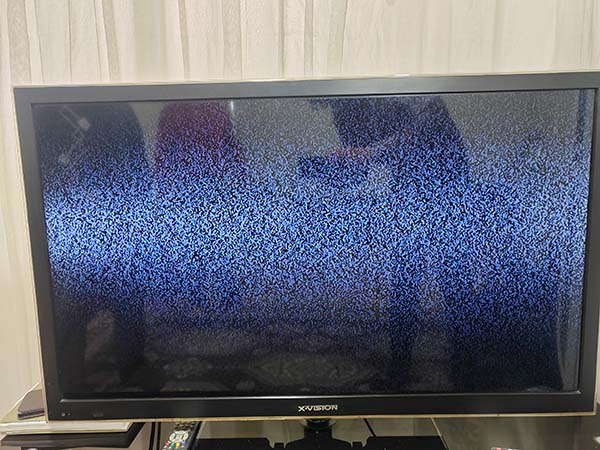

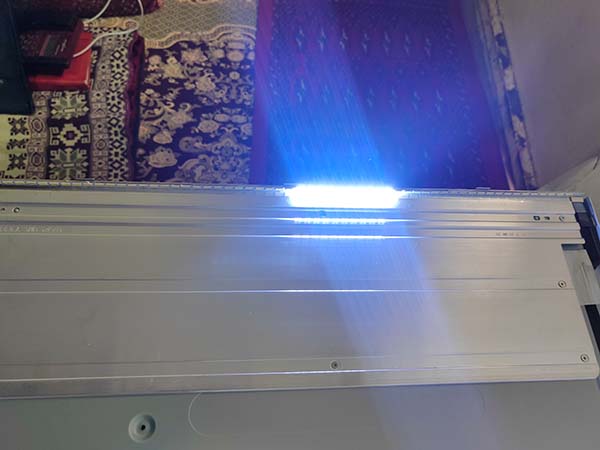

ایراد : خرابی بکلایت ( بخش های زیادی از لامپ های نور پس زمینه سوخته است )

محدوده سکونت مشتری : شهر ری

چند روز قبل دوستی با تلفن دفتر شرکت تعمیرات ایکس ویژن در شهر ری تماس گرفتند و توضیح دادند بلاخره تصمیم گرفته شده است بعد از یک سال که بخش های زیادی از تلویزیون LED ایشان تاریک شده بود و الان دیگر خیلی حیلی زیاد تاریک شده و استفاده از دستگاه TV برای ایشان مشکل است ، زمان آن رسیده است که تلویزیون رو تعمیر کنیم . بعد از استعلام هزینه از مادیران بابت قطعه یدکی و اعلام به مشتری و توافق در مورد سایر هزینه ها مانند دستمزد تعویض ، هزینه ارسال و دریافت قطعات از کارهانه مادیران در شهر جدید هشتگرد یا دفتر مرکزی تهران یا انبار شرکت ...

بلاخره به منزل مشتری مراجعه کردیم و البته که نبود یک عدد میز برای انجام تعمیرات کار تکنسین های شرکت رو سخت کرده بوداما با این حال پروسه تعویض بکلایت با دقت بالا و به نحو احسن انجام شد . این تعویض حدود یک ساعت و نیم زمان برد چون مدل LE-42KD40 دستگاه پر پیچ است و بخش های زیادی باید باز شود و یک پازل است . البته ما داخل دستگاه رو با کمک جارو برقی و دستگاه مکنده / دمنده باد تمیز کردیم و خاک گیری انجام شد . قسمت های داخلی رو تمیز کردیم و متاسفانه دیفیوزر ها دیگر زرد شده بودند و کاری دیگر نمی شد کرد . بکلایت این مدل از نوع SMD می باشد و از پهلوی راستی دستگاه نصب شده روی ضلع راست است . باید دقت کرد که کانکتور شاخه بکلایت بر اثر گرما و جنس پلاستیکی خشک شده و کمترین فشار اضافی باعث شکسته شدن سوکت بکلایت می شود . همچنین بعد از جدا کردن بکلایت قدیمی باید خیلی خوب زیر آن تمیز شود و اثری از چسب نماند و بکلایت جدید به خوبی چسبانده شود .

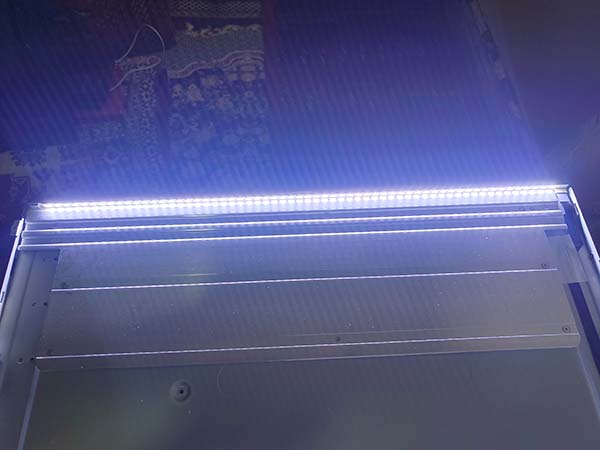

بهتر است اصلاحیه بکلایت روی این مدل اعمال گردد که آموزش اصلاحیه در همین سایت قرار داده شده است .

از منوی خود دستگاه هم بهتر است تنظیمات لازم روی بخش روشنایی و نور پس زمینه اعمال شود .

سایت های مرتبط :

در حال نوشتن مطلب :

نمایندگی تعمیرات تلویزیون ایکس ویژن لواسان فشم

آدرس | تلفن | شعبه | ضمانت | گارانتی

مرکز تعمیرات ایکس ویژن شرق تهران

از سال 1387 در منطقه شرق تهران ، آماده ارائه خدمات پس از فروش و تعمیرات تلویزیون های ایکس ویزن و تی سی ال با ضمانت و گارانتی های مادیران می باشد .

نمایندگی TCL در فشم | لواسان | آهار | میگون

گزارش نمونه کار :

تعویض بکلایت تلویزیون LE-42KF20 XVISION

چند روز قبل پیرو تماس تلفنی یکی از مشتری های قدیمی که شخصا در سال 1392 به منزل ایشان مراجعه کرده بودم برای نصب اولیه تلویزیون و مهر کارت گارانتی و شروع ضمانت مادیران ( خدمات نصب از آن زمان تا اکنون بصورت رایگان از طرف شرکت مادیران ارائه می شود ) . بعد سالها ایشان که شماره بنده رو داشت با من تماس گرفت ( از منطقه لواسانات ) و توضیح داد که نصف صفحه تلویزیون تاریک شده است و نیمه ای از آن بصورت مثلثی شکل تاریک شده است . با توجه به اینکه LE-42KF20 از دو شاخه بکلایت لبه ای از زیر به وسط طراحی شده است در صورت سوختن یک شاخه بکلایت این مدل یک سایه به شکل مثلث بوجود می آید ، چون نور از سمت دیگر بخشی رو روشن می کند . البته که در همین دستگاه نیمه سالم هم دارای تعدادی LED سوخته بود و سایه و روشن هایی در تصویر دیده می شد. در هر صورت پس از اینکه بکلایت مورد نیاز را از انبار شرکت خریداری و تهیه کردیم به منزل ایشان مراجعه کردیم و از اپن آشپزخانه برای میز کار استفاده کردیم ، دستگاه خوش تعمیری است ، فقط کافی است ابتدا پایه رومیزی که در این مدل LE-42KF20 XVISION از جنس شیشه است رو باز کنید ، سپس قاب پشتی که تعداد کمی پیچ دارد ، بعد قاب بالایی که پوشاننده آدرس برد و فلن ها است رو باز کرده و کشویی خارج می کنیم . فلت های رابط بین آدرس برد و برد تیکان T-CON را باز می کنیم ، بهتر است خازن صافی را تخلیه کنید چون احتمال اتصال به بدنه و خراب شدن فت FET ها زیاد است. بعد از جدا کردن بیشتر اتصالات ، باید دستگاه رو بچرخانید و شروع کنید پیچ های دور تا دور قاب را باز نمایید . فریم را بردارید و نگه دارنده های فلزی را باز کنید . لیکوئید را با مکم دیفیزور هوا دهی کنید و چسبندگی ها رو برطرف نمایید ( هشدار : اگر تجربه ندارید این کار رو ادامه ندهید ) پنل لیکوئید را برداشته و سپس باید پلاستیک های دور تا دور را باز کنید تا بتوانید دیفیزور را بردارید . بعد از برداشتن لایه های دیفیوزر میتوانید بکلایت را مشاهده کنید . میتوانید در این مرحله با احتیاز و جلوگیری از اتصال های اشتباه ، دستگاه رو روشن کنید تا خرابی را از نزدیک مشاهده نمایید . در مرحله بعدی باید بکلایت قدیمی را که با کمک چسب قوی کارهانه های مادیران به بدنه اتصال دارد را باز کنید و بکلایت را جدا نمایید . خوش شانس باشید ردی روی فلز نمی ماند در غیر اینثورت باید با کمک مسواک و تینر فوری و دستکال کاغذی تمامی اثرات چوب را پاک کنید . سپس باید بکلایت جدید خریداری شده از صنایع مادیران را که خودش چسب بکلایت مخصوص از جنس سیلیکون دارد را با دقت و در محل دقیق بچسبانید . ( مراقب سوکت ها باشید که بر اثر گرما در طول چند سال شکننده شده است ) هر شاخه سوکتی دارد دقیقا از کنار بدنه رد میشه و بسیار هم تحت فشار است . حتما بعد تعویض تست رو انجام میدهید . چسبندگی بکلایت و بدنه باید عالی انجام شود ، بکلایت های لبه ای EDGE حرارت زیادی تولید می کنند و باید این گرما از طریق فلز بنده منتقل شود . تصاویری که در ادامه مشاهده میفرمایید پروسه کار را از ابتدا تا زمان تعویض نشان میدهد.

تصویر شماره 1 : تاریک شدن نیمه تصویر را مشاهده میفرمایید.

تصویر شماره 2 : برچسب مدل و سریال دستگاه و تاریخ شروع گارانتی مادیران و تاریخ انقضا خدمات پس از فروش مادیراند به این محصول را نشان میدهد.

تصویر شماره 3 : بعد از باز کردن پایه رومیزی و قاب پشت میتوانید تنها برد دستگاه را که بصورت مشترک بین پاور تغذیه و مین برد طراحی شده است را مشاهده نمایید

تصویر شماره 4 : نمای نزدیک از MAIN BOARD 42KF20 را نشان می دهید که قیمت آن امروز بسیار بالا رفته چون تعداد حیلی کمی از آن در شرکت مادیران یا نمایندگی های مادیران وجود دارد .

تصویر شماره 5 : بعد از باز شدن مین برد

تصویر شماره 6 : بعد از باز شدن قاب یا همان فریم جلو و قبل باز کردن هولدر های نگه دارنده پنل

تصویر شماره 7 : نمای نزدیک از هولدرهای فلزی HOLDER برای لیکوئید پنل

تصویر شماره 8 : بعد از برداشتن صفحه نمایش و نمایی از دیفیوزر ها

تصویر شماره 9 : سوختن یکی از شاخه های بکلایت BACKLIGHT 42KF20 و سوختن تعدادی از SMD های شاخه دیگر

تصویر شماره 10 : نمای دورتر از بکلایت های معیوب 42KF20

تصویر شماره 11 : نمای خیلی نزدیک از بکلایت های اس ام دی BACKLIGHT SMD LE42KF20 XVISION و سوگت اتصال برق که اشاره شد بسیار شکننده است .

تصویر شماره 12 : نمای دیگری از بکلایت ایکس ویژن 42KF20

تصویر شماره 13 : سیم های عبوری که اشاره شد در متن بالا که باید صحیح زیر بدنه نصب شود.

تصویر شماره 14 : تصویر پایانی و بعد از تعویض بکلایت و تست سلامت بکلایت و اتصالات قبل از بستن دستگاه

تصویر 15 : آخرین تصویر از بکلایت روشن ایکس ویژن مادیران

از دیگر خدمات قابل ارائه در این نمایندگی رسمی تعمیرات تلویزیون های ایکس ویژن XVISION و تی سی ال TCL فروش و تامین قطعات یدکی مورد نیاز برای سایزر تعمیرکاران یا عزیزانی که خودشان سررشته در تعمیرات داشته باشند و فقط نیاز به قطعات یدکی فابریک و با ضمانت اصلی مادیران و با گارانتی تعویض می باشند .

فروش قطعات یدکی با ارائه فاکتور رسمی و کد اقتصادی و تمامی اطلاعات مورد نیاز مشتری انجام می شود . قیمت گذاری قطعات یدکی بصورت روزانه با کارخانه مادیران در هشتگرد کرج برسی و استعلام گرفته می شود .

اصلی ترین قطعات یدکی مورد نیاز برای تعمیرات شامل :

1- انواع بکلایت در مدل های EDGE یعنی لبه ای یا بصورت مستقیم DIRECT می باشد

2- برد تغذیه پاور POWER BOARD که بیشتر بر اثر نوسانات برقی دچار عیب و آسیب می شود ( با توجه به گزارش های بسیار از قطعی برق در مناطق لواسانات و فشم ) خرابی برد تغذیه بسیار برای تلویزیون های مادیران ( ایکس ویژن و TCL ) اتفاق می افتد .

3- برد اصلی یا همان مین MAIN BOARD که در نمونه های اسمارت SMART که با سیستم عامل اندروید کار می کنند ، زیاد پیش میاد که بدلیل عدم بروزرسانی یا اشتباه در دانلود فایل آپدیت ایکس ویژن DOWNLOAD XVISION UPDATE برد اصلی مین آسیب ببیند و در مواردی دیگر روی لوگو باقی بماند و دستگاه بالا نیاد و امکان استفاده از برنامه های DTV یا استفاده از سایر ورودی های HDMI نباشد .

بزودی آموزش های بیشتری منتشر می شود ...

نمایندگی ایکس ویژن ملارد - مادیران

آدرس و تلفن مرکز تعمیرات ایکس ویژن در ملارد

مرکز خدمات پس از فروش و تعمیرات تلویزیون های ایکس ویژن X.VISION و TCL تی سی ال در شهر ملارد و حومه

ملارد - شهریار - صفادشت - اندیشه

بازدید کننده محترم سلام و خوش آدید به صفحه اینترنتی مرکز تعمیرات ایکس ویژن ملارد

در صورت نیاز به دریافت مشاوره برای رفع ایراد و دریافت خدمات تعمیرات در محل با شماره های مرکز تماس حاص نمایید :

آدرس نزدیک ترین شعبه جهت هماهنگی حضوری و مراجعه و انتقال دستگاه :

شهریار ، میدان بسیج ، بن بست رز ، پلاک 2 واحد 8

نمونه کار شماره 1 :

تعویض بکلایت ایکس ویژن مدل 49XT530

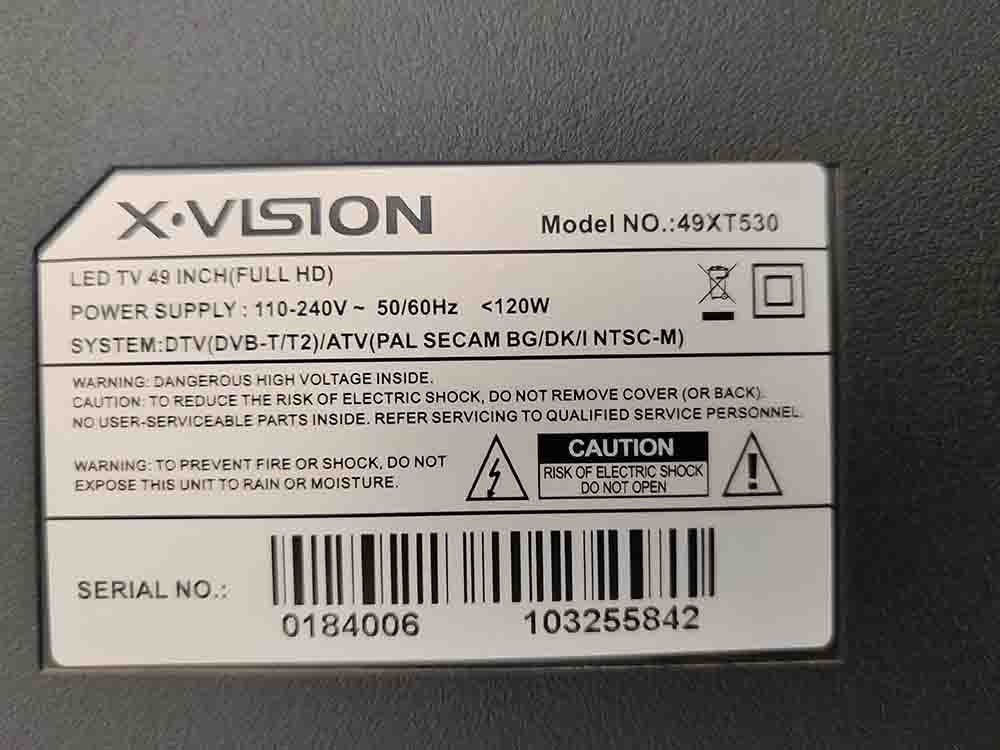

پیرو تماس تلفنی در تاریخ 29 فروردین 1402 با تلفن دفتر خدمات ایکس ویزن در ملارد و صحبت با مشتری محترمی که ساکن ملارد هستند و توضیح ایشان از بابت داشتن یک دستگاه تلویزین LED به مدل 49xt530 با این ایراد که روشن می شود اما تصویر آن دیده نمی شود و بعد چند دقیقه صدای برنامه تلویزیونی را می توانید از آن بشونید . این نشانه های برای خرابی بکلایت ( همان سیستم نور پس زمینه LED ) است که در همین سایت بارها و بارها به آموزش تعیض و اطلاعات مفید در مورد آن پرداخته شده است . خوشبختانه و با وجود تعطیلی کارخانه و نبود امکان تهیه قطعه یدک فابریک از کارخانه ، شانس این مشتری خوب بود و مشتری دیگری که سرویس خود را در روز چهارشنبه سوری کنسل کرده بود و دقیقا از همین مدل 49xt530 بود ، بکلایتش موجود بود. آدرس را گرفتیم و به منزل مشتری مراجعه شد . میز بزرگ نداشتن اما از اپن آشپرخانه کمک گرفتم، یک پتوی بزرگ روی اپن بزرگ ، پهن کردیم ، بعد از باز کردن پایه های طرفین که از جنس پلاستیک است و رزوه آن نیز پلاستیکی است ، قاب پشت را باز کردیم . تصویر زیر از لیبل مشخصات دستگاه گرفته شده است که اطلاعاتی نظیر تاریخ شروع و پایان گارانتی ، مدت دو ساله گارانتی مادیران ، برق مصرفی دستگاه ، توان مصرفی و ... را به مشتری منتقل می کند .

بعد از برداشتن قاب که اینجا لازم است یک توضیح در موردش بدهم

در مدل 49xt530 یک قاب داریم که با 4 پیچ از بالا و طرفین بسته شده و این قاب رفته زیر قاب اسپیکر ها

شما باید با کمک ابزار اسپچول در محل های مشخص شده قاب را اهرم کنید تا از زیر خار خارج شود اما نکته بینهایت مهم این است که دقیقا فلن های COF زیر همین قسمت است و اگر ابزار فرار کنه و بره داخل فلت رو سوراخ میکنه و تصویر ایراد پیدا می کند.

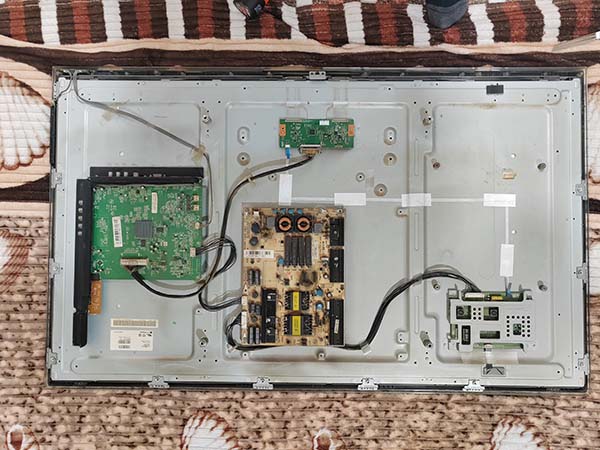

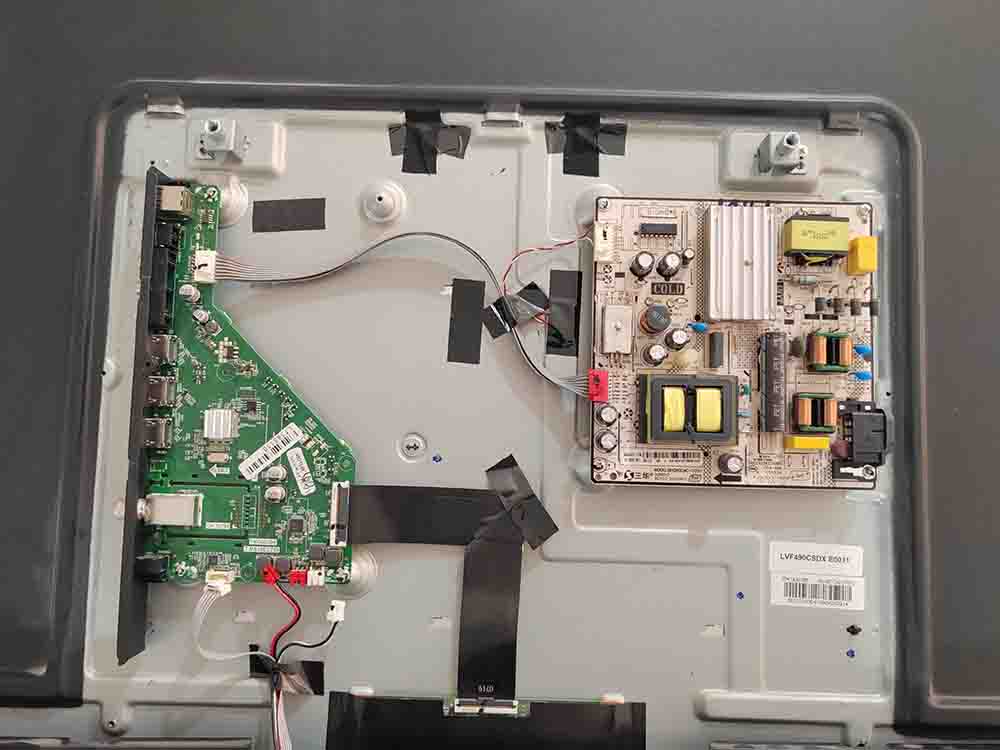

تصویر زیر بعد از باز شدن دو قاب اسپیکر و پشتی است . مشاهده می کنید که برد تغذیه POWER و برد اصلی MAIN بصورت جداگانه هستند.

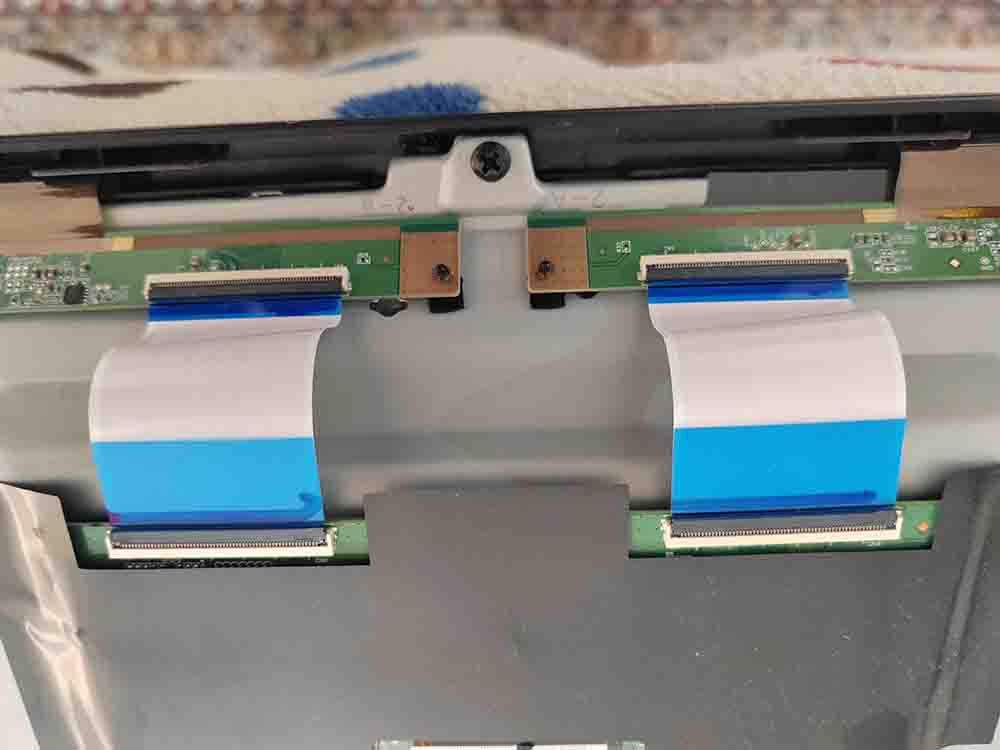

تصویر زیر مربوط به فلت های رابط بین برد تیکان T-CON BOARD 49xt530 و آدرس برد ADDRESS BOARD 49xt530 می باشد . هر فلن نیمی از تصویر را پوشش می دهد . برای باز کردن این فلت FLAT ها باید به آرامی و دقت عمل کنید و مراقب باشید مس ابتدای فلت ها آسیب نبیند چون خراب شدن این فلت ها بینهایت شما رو به دردسر می اندازد.

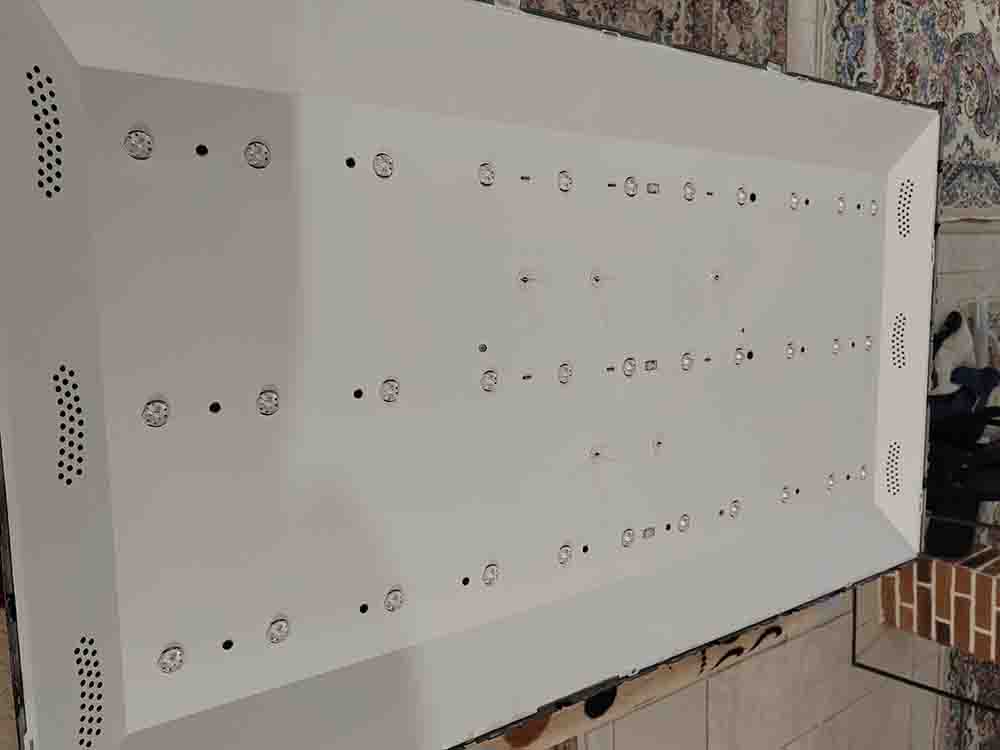

تصویر زیر بعد از برداشتن لیکوئید و دیفیوزر ها است . باید رفلکتور باز شود تا به بکلایت ها دسترسی پیدا کنیم .

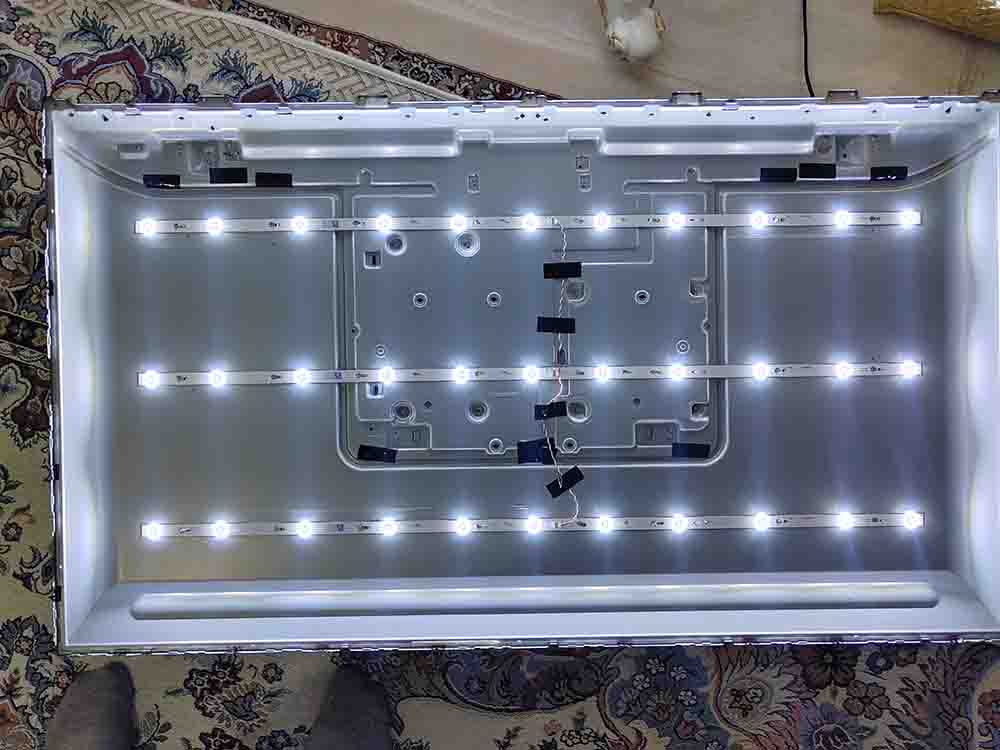

بکلایت 49xt530 از سه شاخه 93 سانتی متری که روی هر شاخه 11 عدد LED که هر کدام 3 ولتی هستند . این مدل بکلایت پیچی است یعنی برای ماندن روی بدنه نیازی به چسب بکلایت نیست اما اگر تعمیرکار حوصله داشته باشد و از چسب بکلایت هم کمک بگیرد میتواند به افزایش عمر مفید بکلایت کمک می کند .

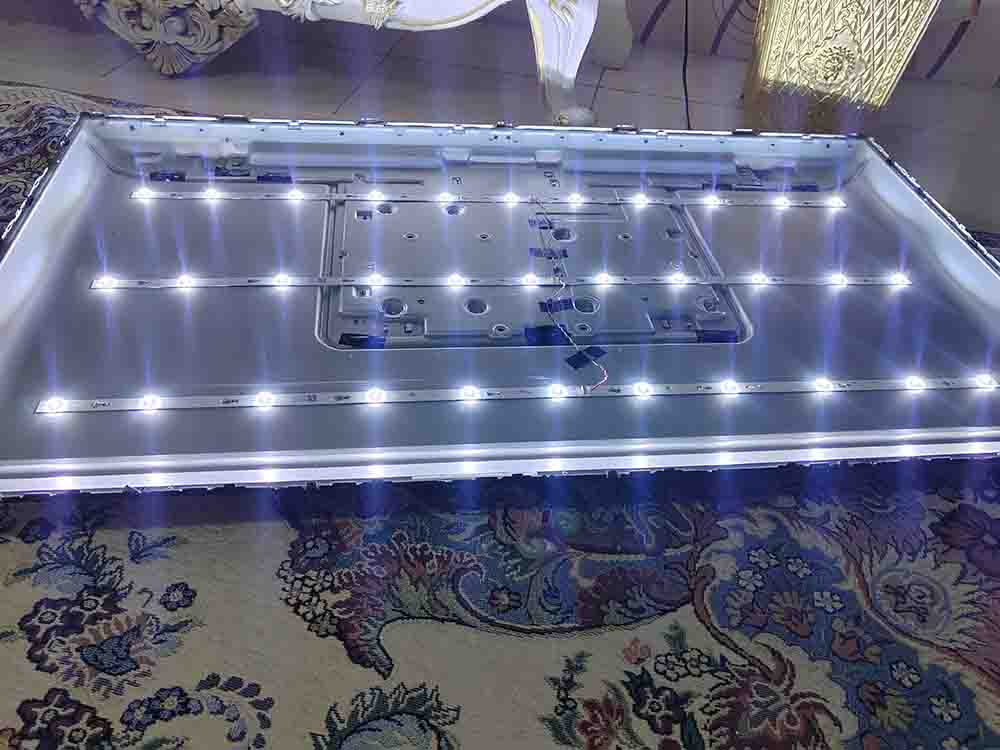

تصویر زیر تست بکلایت را نشان می دهد.

برای گرفتن تست باید اون قلاب پشت که روی آن اسپیکر ها نصب بودن و کلیدهای کنترل پنل داشت رو با کمک سوکت روی مین برد وصل کنید ، کانکتور برق را بزنید و دستگاه را روشن کنید دقت نمایید این کار خطر برق رفتگی دارد و فقط توسط فرد حرفه ای باید انجام شود .

در صورت نیاز به خدمات تعمیرات لوازم خانگی روی تصویر زیر کلیک کنید :

این مطلب در حال بروزرسانی است .

نمایندگی ایکس ویژن شرق تهران | تهرانپارس

آدرس و تلفن مرکز تعمیرات تلویزیون های

LED برند تجاری XVISION و TCL

ویژه شرق استان تهران

بازدید کننده محترم سلام و خوش آمدید

در صورتی که نیاز به دریافت خدمات در محل برای رفع ایراد تلویزیون خود هستید لطفا با شماره زیر تماس حاصل نمایید تا همکاران بنده شما را در این امر یاری نمایند . هر سوالی از بابت هزینه و علت خرابی دارید از همکاران بنده بپرسید. ما موظف هستیم که بهترین و شفاف ترین اطلاعات مورد نیاز تعمیر تلویزیون شما را ارائه نماییم .

روی دکمه آبی بالا لمس کنید تا شماره تماس نمایش داده شود ، در غیر اینصورت می توانید مستقیم با شماره زیر تماس حاصل نمایید :

09194900934

مهندس مشفق ( تکنسین اصلی بخش تعمیرات شرق )

گزارش شماره 1:

تعویض بکلایت تلویزیون LED XVISION 55XTU725 در منزل مشتری در تهرانپارس

دو روز قبل یعنی در 13 اسفندماه سال 1402 خانمی با تلفن دفتر تعمیرات ایکس ویژن در شرق تهران تماس رفتند و توضیح دادند تلویزیون مادر ایشان که منزلشان در دولت آباد است روشن می شود و نیمه راست تصویر تاریک تر از نیمه چپ تصویر می باشد . نکته جالبی در صحبت ایشان برای ما وجود داشت ، مشتری مدل دستگاه را LED XVISION 55XTU725 عنوان کرد ، این درحالی است که سایز 49 این یعنی LED XVISION 49XTU725 دارای شبکه برق رسانی بصورت سری برای بکلایت ها می باشد اما در سایز 55 تغییر کرده و بصورت موازی طراحی شده است . برای همین مشتری با وجود خاموش شدن چند شاخه ، هنوز تصیور را دارد .

در نهایت با صحبت های تکمیلی ، اعلام هزینه ، گرفتن اطلاعات آدرس و تلفن جهت مراجعه ، ثبت سفارش خرید بکلایت فابریک از کارخانه اصلی و ... مشتری گفت یک دستگاه تلویزیون TCL نزد منزل مادر میبرد و دستگاه 55 اینچ ایشان را به منزل خود در فلکه اول تهرانپارس خیابان 196 غربی منتقل می کند ، چون برای تعویض بکلایت به میز بزرگتر و فضای کار بیشتری نیاز است .

با قرار قبلی و هماهنگی لازم ، به منزل مشتری در تهرانپارس مراجعه کردیم ، برای انجام این کار از تکنسین قدیمی دفتر کمک گرفتیم ، تلویزیون های سایز 55 دستگاه های با ریسک بالا است و تعویض بکلایت آنها نیاز به مهارت و توانایی و تجربه دارد . در اولین قدم دستگاه رو تست کردیم ، تلویزیون وقتی روشن شد نیمه راست تاریک تر بود . با توجه به دو تصویر بعدی می توانید منظرو صحبت ما رو بهتر درک کنید :

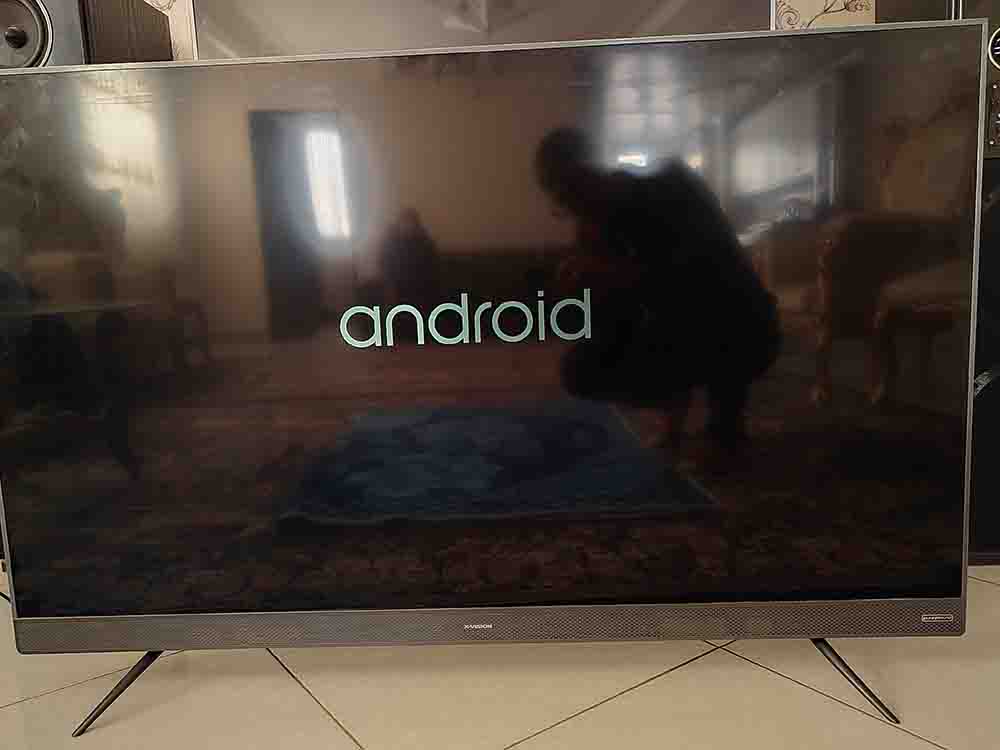

تصویر شماره 1 : لوگو اندروید ANDROID LOGO XVISION

این دومین تصویری است که دستگاه 55XTU725 بعد از نمایش لوگو ایکس ویژن XVISION LOGO نمایش می دهد . در تمامی تلویزیون های هوشمند SMART برند XVISION نمایش لوگوی اندروید وجود دارد و در بعضی مدلها مثل سری 8 ایکس ویژن گرافیکی تر و جذاب تر است .

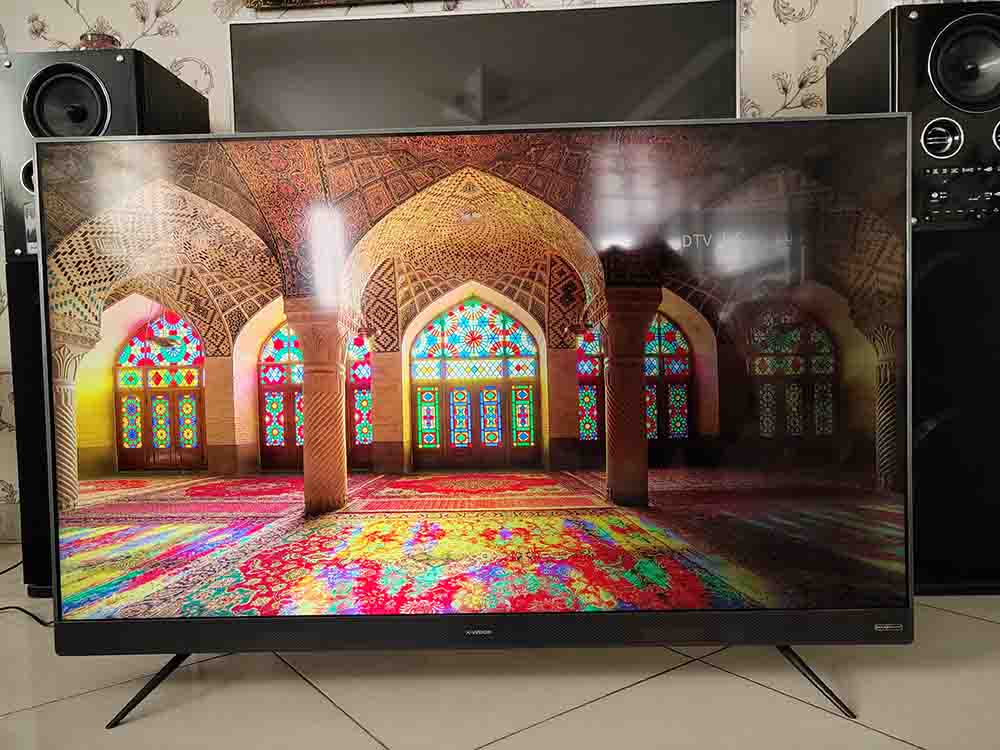

تصویر شماره 2 : نمایش مسجد در زمان نداشتن سیگنال NO SIGNAL

در ایکس ویژن های سری 7 مادیران یک تصویر با کیفیت از مسجدی در شیراز در مین برد وجود دارد که به عنوان تصویر پس زمینه BACKGROUND نمایش داده می شود . با ورود سیگنال ( آنتن یا سایر ورودی های HDMI یا AV یا USB ) تصویر جدید جایگزین می شود .

جالب : در تلویزیون های برند استارست STARSAT چندین عکس با کیفیت از مناظر طبیعی در زمان بدون سیگنال بودن نمایش داده می شود . ( ورود به سایت نمایندگی رسمی استارست در ایران )

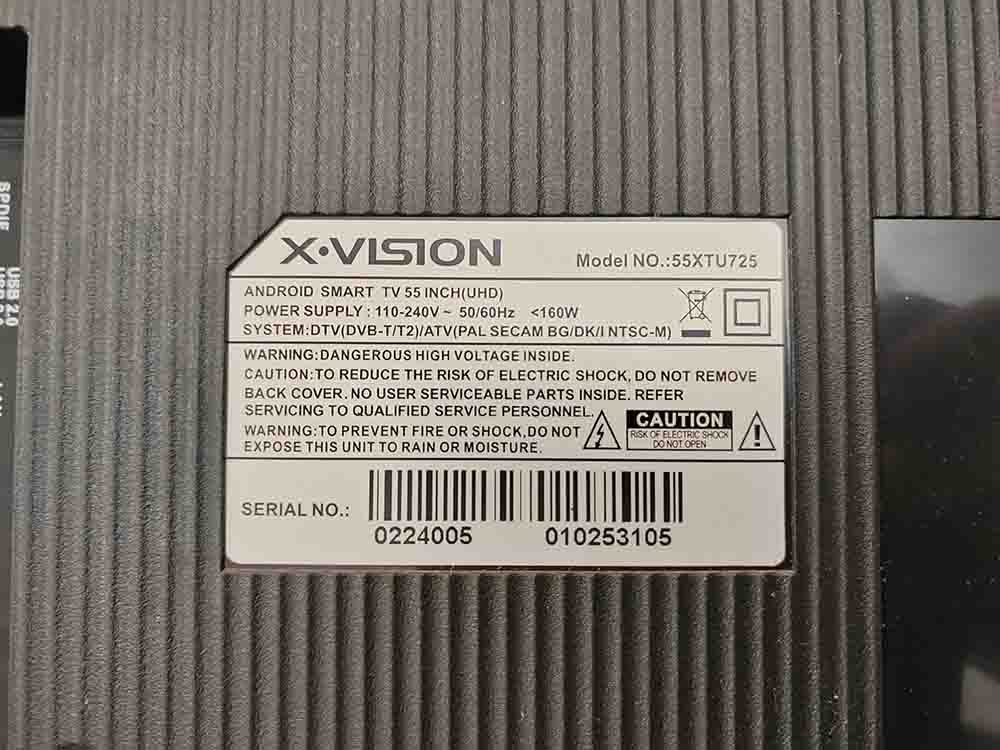

تصویر شماره 3 : لیبل مشخصات مادیران

شرکت مادیران از ابتدای تولید محصولات تصویری مانند TV و MONITOR مانیتور یک لیبل با لوگوی تجاری X.VISION که شمال اطلاعات مفیدی از وضعیت گارانتی ( خدمات رایگان دو ساله مادیران ) ، تاریخ شروع ضمانت نامه رسمی مادیران ، مدل دقیق و نام تجاری مدل دستگاه ، برق مناسب برای ورودی ، مصرف برق دستگاه در زمان روشن و خاموش و استندبای بودن ، و نکاتی مهم و هشدار در مورد برق و ... به مخاطب خودش می دهد .

ابتدا دستگاه رو روی پتوی نرمی که روی زمین یا میز پهن شده است قرار میدهیم ، باید خیلی مواظب بودن که به شیشه فشار وارد نشود ، بعد باز کردن پیچ ها و برداشتن پایه های رو میزی ، باید قاب پشت باز شود ، پروسه کار شبیه 49XTU725 است اما اینجا سایز 55" است .

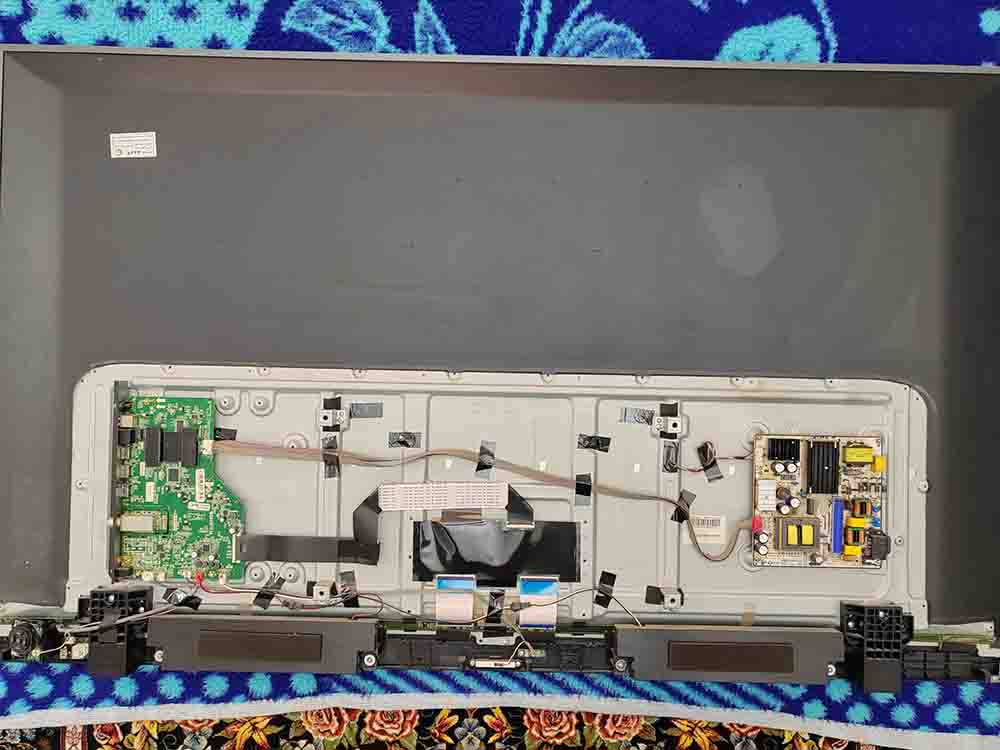

بعد از باز کردن قاب پشت ، تصویر زیر دیده می شود

تصویر شماره 4 : تمامی قسمت های تلویزیون 55XTU725 بعد باز شدن قاب

در تصویر زیر شما می توانید برد تغذیه ( پاور ) برد اصلی مین (MAIN) برد تصویر تیکان (T-CON) و نحوه اتصالات بین آنها ف فلت ها ، محل اسپیکر ها ( بلندگو ) سوکت های وصل شده به مین برد ، برد وایرلس ، چشمی IR و غیره را مشاهده کنید.

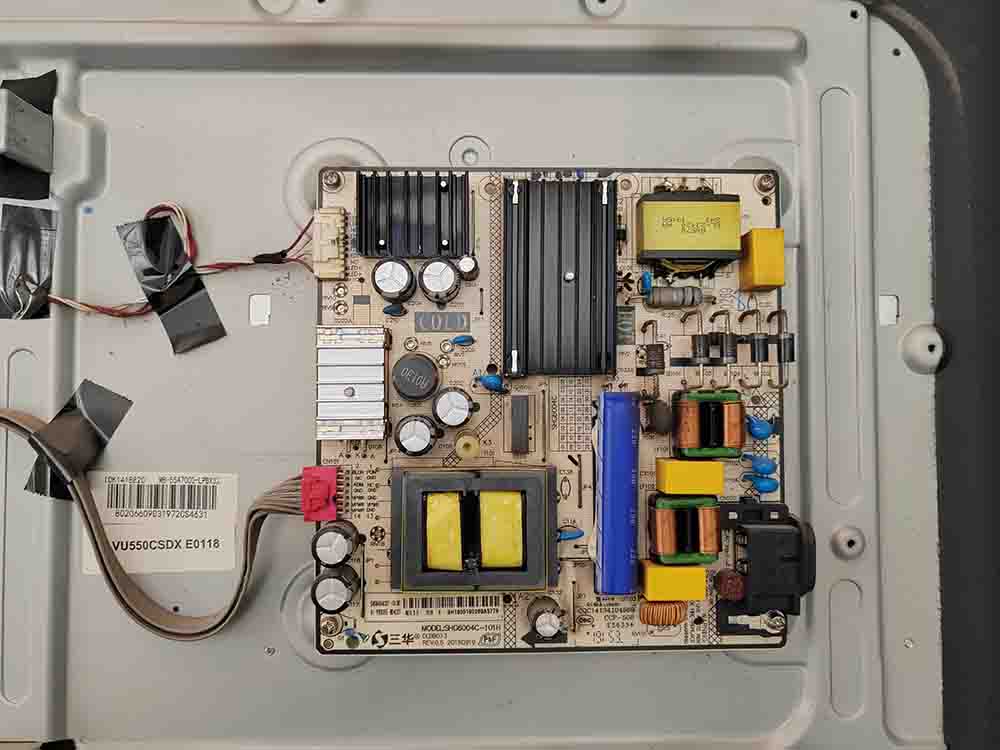

تصویر شماره 5 : برد تغذیه 55XTU725

تصویر زیر از برد تغذیه یا همان Power Supply Unit تلویزیون ایکس ویژن 55XTU725 تهیه شده است . این برد از نظر ظاهری با 49XTU725 خیلی شبیه هم هستند ، البته شرکت مادیران برای این مدل اصلاحیه بکلایت را پیشنهاد نداده است . این پاور از دو بخش HOT / COLD تشکیل شده است که با برق های AC / DC کار می کنند و رق مورد نیاز بکلایت نیز مستقیم از پاور تامین می شود.

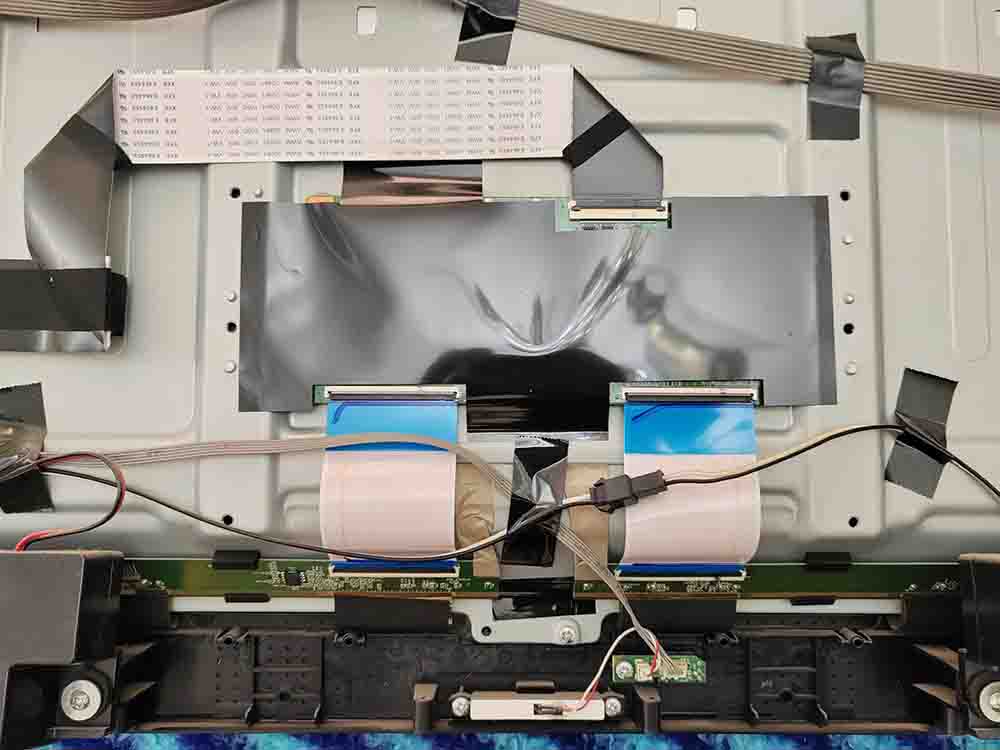

تصویر شماره 6 : برد تیکان T-CON دستگاه 55XTU725

برد تیکان رو میشه کارت گرافیک یک TV نام برد ، این برد وظیفه پردازش و تحلیل اطلاعات تصویری را دارد و به صفحه نمایش فرمان می دهد که کدام پیکسل روشن و به چه رنگی باشد . در این سایز و مدل تا امروز خرابی تیکان گزارش نشده است و در نمایندگی سابقه ای ندارد .این برد تیکان توسط یک کابل LVDS نامی به برد مین MAIN BOARD صل است که در سایز 49 این پیچ و تاب فلت فرق دارد. از سمت دیگر هم که با دو عدد کابل فلت FLAT CABLE متصل می باشد.

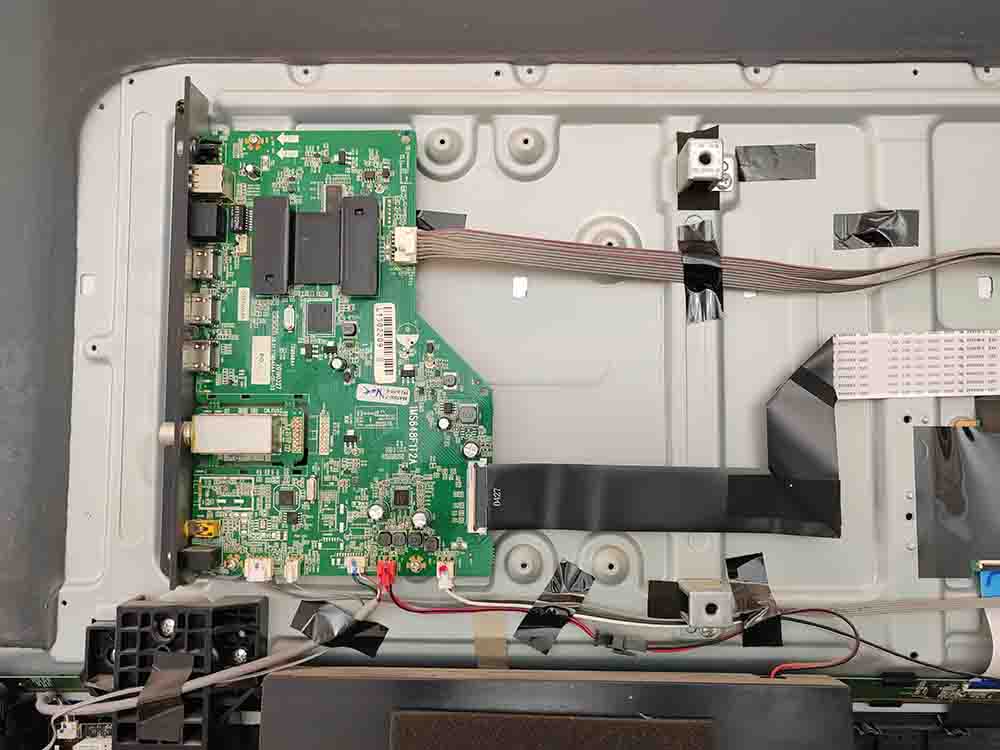

تصویر شماره 7 : برد اصلی MAIN BOARD 55XTU725

تصویر زیر هم برای برد اصلی است ، محل اتصالات سوکت های دو عدد اسپیکر چپ و راست که با رنگ قرمز و سفید مشخص است ، تیونر دیجیتال DTV ، پورت های HDMI و پورت های USB و ... پردازنده مین برد ، حافظه داخلی برای نصب برنامه ها و اجرای سیستم عامل اندروید و آپدیت UPDATE و بروزرسانی و دانلود DOWNLOAD و آپگرید دستگاه و فلش کردن و ریست کارخانه ای یا ریست سخت افزاری HARD RESET و ورودی به منوی مخفی ، ریست رمز فراموش شده

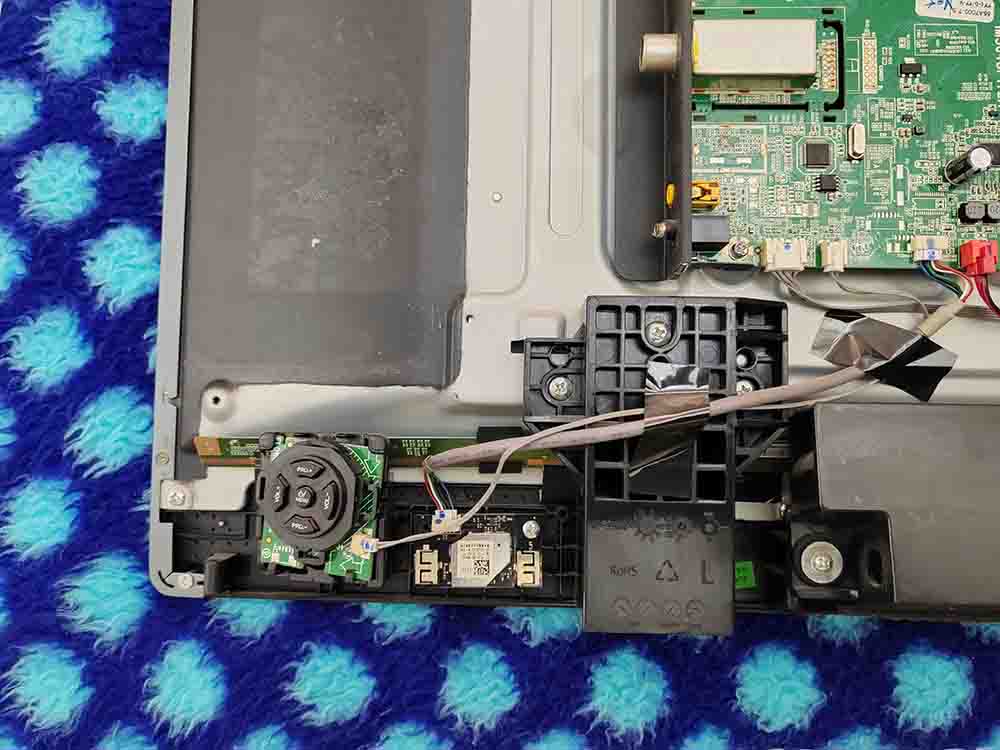

تصویر شماره 8 : کلید کنترل پنل CONTROL PANEL KEY

کایل کنترل پنل یا همان کلیدهای روی بدنه برای روشن و خاموش ON / OFF یا تغییرات ولوم VOLOME یا تعویض شبکه های DTV است ، سوکت وایرلس WIFI ، چراغ اسندبای ( سفید های جلوی قاب که در زمان خاموش STANDBY بودن دستگاه روشن می شود و بدلیل توری مانند بودن فریم به نظر میرسد 5 الی 6 ال ای دی سفید است .

دقت نمایید یک پیچ زیر پلاستیک محل کنترل پنل هست که باید باز کنید و خود کلیدها هم زیر خار است .نیازی به باز کردن وایرلس نیست و فقط سوکت و کابل را آزاد کنید.

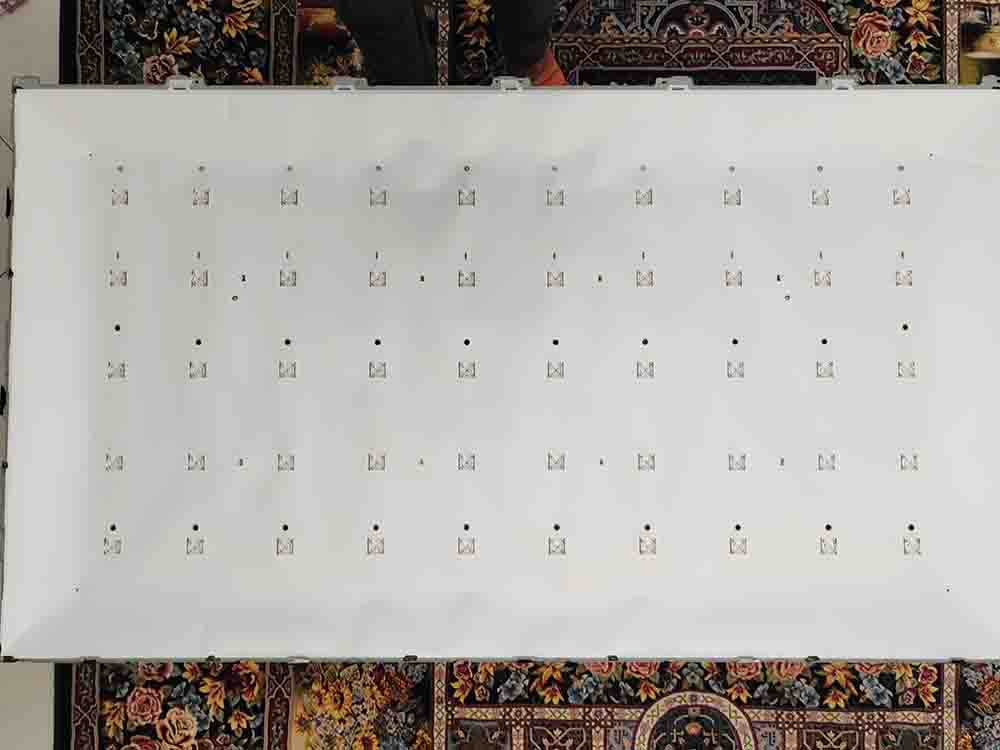

تصویر شماره 9 : بعد از برداشتن لیکویئد و دیفیوزر 55XTU725

از دو مرحله برداشتن و باز کردن پنل امکان عکس برداری بدلیل تنها بودن تکنسین نبوده است . اما به اختصار این است که باید اول دستگاه رو بچرخانید بطوری که شیشه رو به بالا باشد ، پیچ های ستاره ای دور را با آچار ستاره ای سایز T-6 باز کرده ، فریم های فلزی را برداشته ، توری زیر را برداشته و خار ها رو باز، لیکوئید را با وسیال صحیح و مناسب برداشته ، ایمن سازی می کنیم ، زه را باز می کنیم ، دیفیوزر و فیلترها را بر می داریم ، تا به بکلایت برسیم . باید رفلکتور کاغذی را بدون پاره شدن از چسب جدا کنید .

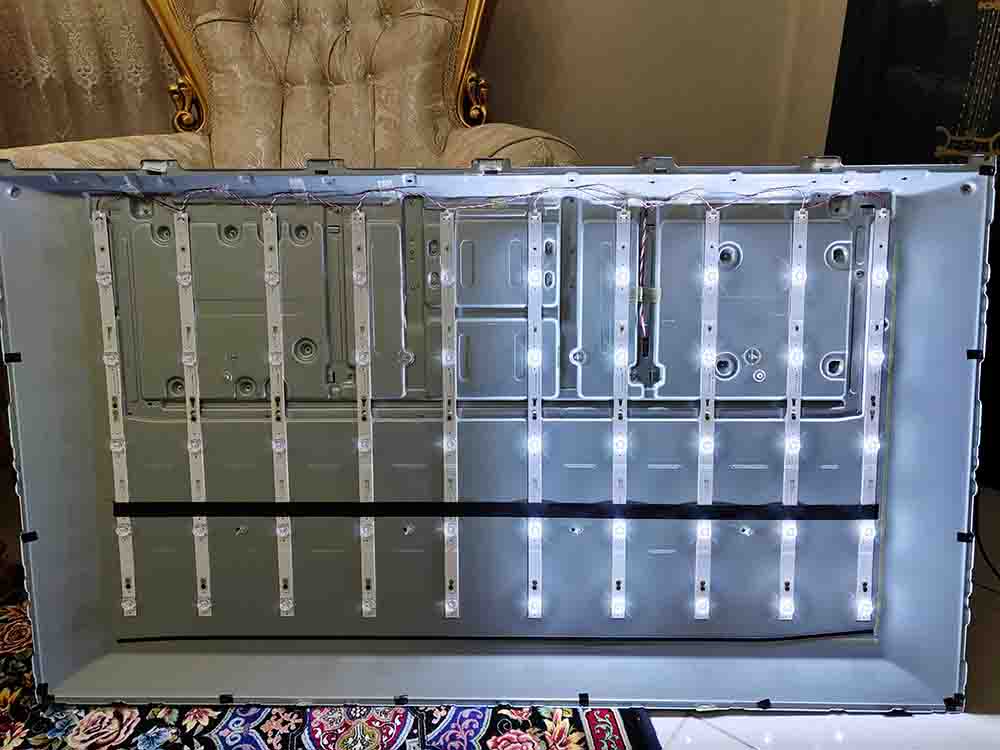

تصویر شماره 10 : بکلایت ایکس ویژن 55XTU725

بکلایت XVISION 55XTU725 از 10 شاخه بکلایت که روی هر کدام 5 عدد لامپ ال ای دی نصب است ، تشکبل شده است جنس بکلایت پشت آلومینیومی است . سوکت برق از پایین است و با دو پیچ یکی از بالا و دیگری از پایین ثابت شده است ف در وسط خار دارد و بهتر است برای بکلایت های زاپاس و تعویض شده از چسب سیلیکون مخصوص بکلایت استفاده کنید. تصویر زیر خراب شدن نیمی از بکلایت ها رو نشان میدهد ، خط مشکی در عکس زیر چسب است برای ثابت کردن شاخه ها به بدنه

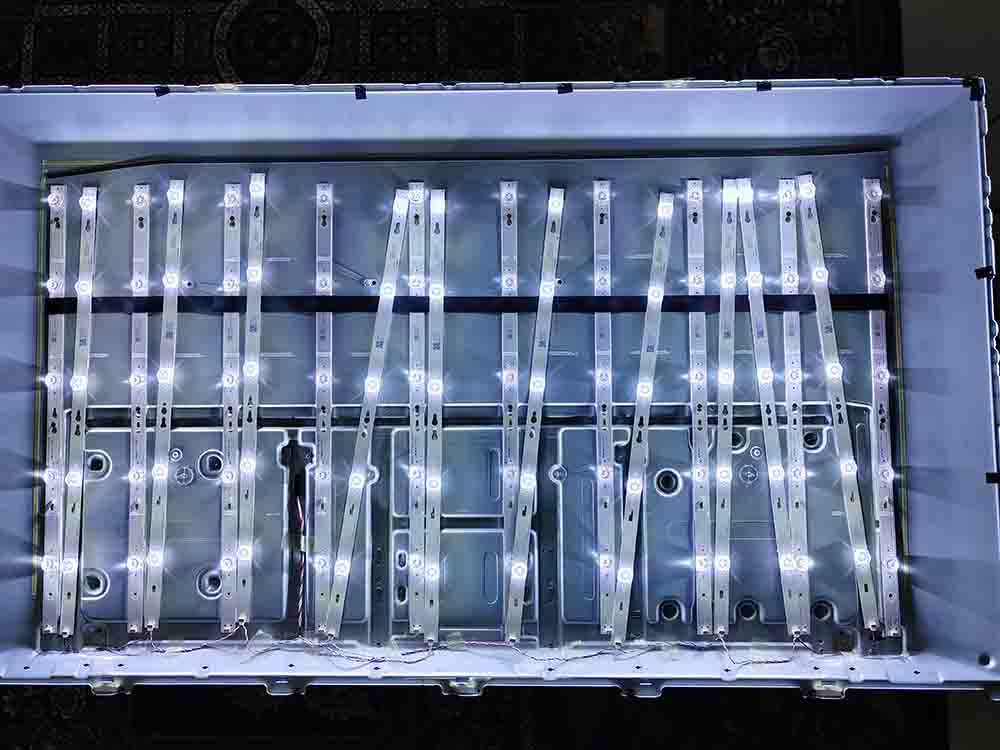

تصویر شماره 11 : قراردادن بکلایت های جدید در کنار قدیمی

تصویر زیر قبل از چسباندن بکلایت های جدید و در کنار بکلایت های قدیمی است ، این کار یک تست است که ابتدا مطمئن شویم ایراد خاموش بودن نیمی از بکلایت ها مربوط به خرابی برد پاور تغذیه نباشد و یا اتصالات و سیم کشی ها مشکل نداشته باشد . البته که با کمک تستر بکلایت مجدد تست انجام شد و شاخه سوخته مشخص شد.

برای دیدن آموزش های بیشتر و کسب اطلاعات تکمیلی از نمایندگی های شرق تهران ، شعب فروش ایکس ویژن و تی سی ال ، دریافت تلفن های مراکز نصب محصولات تلویزیون و لباسشویی و یخچال فریزر های ایکس ویژن و تی سی ال در شرق تهران و حومه شرقی استان تهران به ادامه مطلب مراجعه نمایید :
