اطلاعات آزاد : مادیران در سال 1393 شروع به تولید و مونتاژ سری جدید تلویزیون های 22 اینچ و 24 اینچ ایکس ویژن با مدل نامبر XS2450 و XS2250 نمود و با گارانتی 2 ساله مادیران وارد بازار فروش گردید. این سری از نظر ظاهری تفاوت های با دو مدل قبلی دارد ، اول اینکه فریم روی صفحه نمایش نوک مدادی یا طوسی است با طرح خطوط افقی ، پایه این مدل بر عکس سری قبلی که ذوذنقه بود یک پایه ضرب دری طرح استیل مانند تلوزیون های سری ۸ سامسونگ دارد . و تعداد پورت Usb دو عدد شده است .

از نظر طراحی داخلی برد پاور که در سری D20 و D20 به رنگ مشکی بود و سایز آن نیز بزرگتر بود و با کمک یک فلت برق مورد نیاز بک لایت را تامین می کرد در این مدل از یک سوکت پلاستیکی محکم‌تر استفاده شده است ، چون در نمونه های قبلی موارد زیادی پیش آمده بود که تعمیرکاران در هنگام باز و بست و تعمیر مانیتور به فلت آسیب رسانده بودند و تهیه و تعویض آن نیز بسیار مشکل و سخت بوده است، این باز یک برد کوچکتر مانند گیرنده های دیجیتال دارد ، مین برد این سری با یک برد اکسترنال برای ورودی Av طراحی شده است.

خرابی های رایج و دیده شده :

خرابی بک لایت xs2450

یکی از مواردی که در این مدل دیده شده است ، مانیتور روشن می‌شود و چراغ استندبای به رنگ سبز تغییر میکند ، اما نه بک لایت روشن میشود و نه تصویر و صدایی وجود دارد.

برای حل این ایراد بعد از برسی ظاهری ، پیشنهاد می شود ابتدا ایسی IC فلش را از روی برد با کمک هیتر و بدون آسیب رساندن به پد های پایه و برد جدا نمایید و بعد از تمیز کردن آن با تینر ، با کمک دستگاه پروگرامر ، برنامه اصلی و اورجینال را دوباره روی آن کپی نمایید و مجدد ایسی را نصب نمایید و تست کنید .

برسی ظاهری در این مدل یعنی شما مانیتور / تلویزیون را ابتدا از تمام دستگاه های جانبی جدا نمایید ( آنتن ، کابل های HDMI ، کابل های AV ، حافظه های جانبی USB و ... ) بعد دستگاه رو به برق بزنید ، در مدل XS2450 و XS2250 در لحظه اتصال به برق چراغ LED استندبای به رنگ سبز برای حدود 5 ثانیه روشن و سپس به زنگ قرمز تغییر می کند ( اگر بعد از گذشت 20 ثانیه هنوز چراغ standby به رنگ سبز روشن است ، کلید on / off روی دستگاه را برای 2 ثانیه فشار دهید و رها کنید و برسی کنید دستگاه خاموش می شود یا خیر ، برای اطمینان بیشتر همین کار رو با کنترل هم تکرار کنید .

وضعیت چراغ استندبای دو معنی برای شما میتواند داشته باشد :

اگر چراغ استندبای خاموش است و برق داخل دستگاه نیست :

1- در 90 درصد مواقع برد پاور power ایراد دارد.

2- در 10 درصد مواقع برد مین main ایراد دارد.

اگر چراغ استندبای دائم سبز است و به هیچ وجه به قرمز تغییر نمی کند :

ایراد از مین برد است ( با پروگرام یا تعمیرات تخصصی باید رفع ایراد شود )

اگر چراغ استندبای به قرمز و سبز با فرمان On/ Off تغییر میکند ( از کنترل یا دکمه های روی دستگاه فرمان می پذیرد )

ایراد از بک لایت است ، اما برای اطمینان باید تست بک لایت انجام دهید ، یعنی : به یاد داشته باشید وقتی دستگاه را روشن کنید لوگوی xvision را نشان میدهد ، شما باید با یک چراغ قوه ، مثلا گوشی ، داخل صفحه از فاصله دو سانتی نور بتابانید ، اگر لوگو را دیدید ، شک نکنید ایراد دستگاه از بک لایت است.

برد پاور مدل XS2450 بسیار ساده و کم قطعه طراحی شده است ، بجای استفاده از یک پل دیود مجتمع ، از ۴ عدد دیود یکسو ساز کمک گرفته شده است ، مدار فیدبک با کمک ایسی اپلوکوپلر است ، یک‌ خازن صافی بزرگ اما باریک و بلند دارد ، یک مادر در سایز کوچک عمل القا و انتقال ولتاژ های مورد نیاز ثانویه را به عهده دارد ، و در نهایت ولتاژ های ۵ ولت و ۱۲ ولت و ۲۴ ولت را برای استفاده در مین برد تامین میکند .

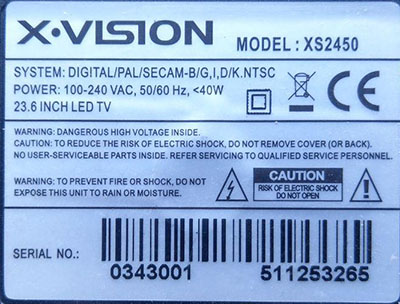

تصویر زیر لیبل مشخصات دستگاه XS2450 را نشان میدهد و اطلاعاتی مانند تاریخ تولید ( 1393 ) ، تاریخ پایان گارانتی ( در این دستگاه 1395 ) ، سریال دستگاه ، تولید کننده و برقورودی مجاز ( در این دستگاه 220 ولت الی 110 ولت ) و ...

تصویر زیر برد پاور XS2450 را نشان می دهد که اطلاعاتی را در مورد آن در ابتدای همین متن داده شده است

تصویر زیر مین برد را قبل باز شدن نمایش میدهد ( پشت برد اصلی XS2450 )

تصویر زیر برد تغذیه POWER و برد اصلی MAIN را در کنار هم نشان میدهد و تفاوت سایز انها و اتصالات آنها را نمایش می دهد

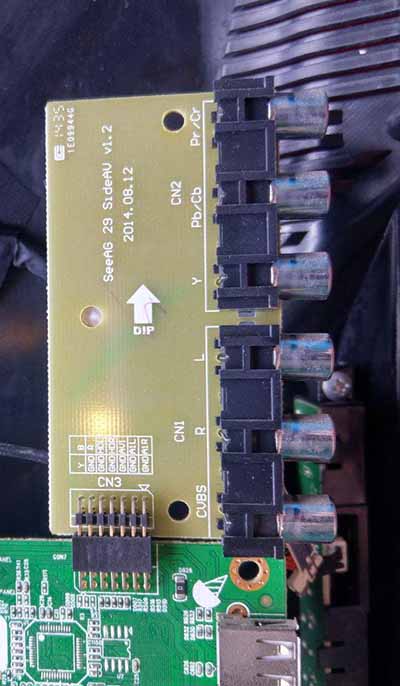

تصویر زیر برد اکسترنال AV را نشان میدهد که در طراحی اولیه خود مین برد طراحی نشده بود و بعدا افزوده شده است ، خود اصل MAIN برد این مدل در دستگاه های ستاپ باکس XDVB استفاده می شده است ، شما با کمی سرچ در اینترنت و یوتوب می توانید همین مین برد را در انواع گیرنده های دیجیتال شبکه های تلویزیون که البته همه هم چینی هستند پیدا نمایید

تصویر زیر از روی برد اصلی گرفته شده است و روی آیسی حافظه فلش زوم شده است . این آیسی مورد نظر است که نیاز به آپگرید و برنامه ریزی دارد ( توضیح آن بالاتر داده شده است )

XS2240 | سفید | ایکس ویژن | تعمیرات | XVISION

شرکت مادیران به تعداد بسیار محدودی مانیتور XVISION با فریم و قاب سفید تولید کرده است . تلویزیون XS2240 مادیران یکی از این نمونه ها میباشد که از نظر فنی هیچ تفاوتی با مدلهای مشابه ندارد و فقط رنگ و طراحی آن متفاوت است. البته این رنگ سفید بسیار زیبا طرفداران زیادی دارد اما متاسفانه تعداد تولید شده این دستگاه با این رنگ بسیار کم میباشد .

موفق باشید
