با سلام خدمت بازدید کنندگان سایت تعمیرات تلویزیون xvision

با توجه به اینکه فروش خیلی بالای تلویزیون های LED ایکس ویژن در مدل های LE-24D20 که از سال 91 با ضمانت دو ساله شرکت مادیران شروع به فروش در بازار ایران نمود ، به چند دلیل با استقبال خیلی زیادی در بین مصرف کنندگان روبرو شد

مزیت تلویزیون ایکس ویژن LE24D20 :

1- سایز مناسب صفحه نمایش ال ای دی LED برای محل کار یا اتاق خواب ( 22 اینچ و 24 اینچ )

2- قیمت مناسب ( فروش در سال اول 270 هزار تومان ، بهار سال 98 به 1.350.000 تومان )

3- قابلیت نصب روی دیوار ( براکت در جعبه موجود نمیباشد و باید از نمایندگی مادیران تهیه شود )

4- ورودی و خروجی های بسیار کامل ( FULL INPUT )

5- گیرنده دیجیتال داخلی DVB-T

6- قابلتی ضبط برنامه های تلویزیونی PVR

7- دارای پورت USB

به این علت تلویزیون های ال ای دی LED XVISION در مدلهای LE-24D20 و LE-22D20 و LE-24D230 و LE-22D30 و LE-24D40 و LE-224D40 ایکس ویژن با فروش بالا که در چند سال اخیر داشته است و چون ضمانت و گارانتی مادیران بزگترین شرکت خدمات پس از فروش ایران در بخش محصولات صوتی و تصویری ، پشتوانه خرید تلویزیون ال ای دی ایکسویژن است ، طبیعی است که با گذشت حدود 8 سال از تولید این محصولات تعداد خرابی این مدل تلویزیون ایکسویژن زیاد دیده شود ، و با توجه به اینکه گارانتی مادیران دو سال میباشد و دیگر مدل های LE24D20 و LE22D20 را بصورت رایگان تعمیر نمیکنند ، تعمیرکاران تلویزیون در سراسر ایران اقدام به تعمیرات تلویزیون ایکس ویژن میکنند.

برای همین تصمیم به نوشتن یک مطلب آموزشی برای تعمیرات تلویزیون ایکس ویژن گرفتیم

آموزش تعمیرات تلویزیون ایکس ویژن

LED XVISION

LE-24D20

ایراد : تلویزیون روشن میشود ، گاهی تصویر ندارد ، گاهی تصویر سفید است ، گاهی صدای شدید نویز میدهد ، گاهی هم هیچ مشکلی ندارد .

مراحل تعمیر :

تست اول :
ابتدا باید مطمئن شویم خود تلویزیون مشکل دارد نه دستگاه های ورودی ، برای انجام این تست تمامی اتصالات جانبی مانند ماهواره و کنسول بازی و فلش و آنتن را جدا کنید و فقط تلویزیون را به برق بزنید ، تلویزیون باید لوگوی ایکس ویژن را نشان دهد و بعد وارد برنامه ها شود ، در صورتی که ایرادهای گفته شده را مشاهده نمودید .مشکل از خود تلویزیون است.

مراحل تعمیر تلویزیون LE-24D20

ابتدا تلویزیون را روی یک سطح صاف و نرم از سمت صفحه بخوابانید ، پایه را با چهار پیچ روی آن باز کنید .

قاب را باز کنید و به آرامی کابینت جلو را جدا کنید ، دقت کنید که باید به آرامی اتصال چشمی کنترل با برد مین را باز کنید ( پیشنهاد میشود دو پیچ چشمی را باز کنید و چشمی زا از قاب جدا کنید و از کانکتور جدا نکنید تا بتوانید بعدا تست را راحت تر انجام دهید )

صفحه نمایش و کانکتور های اتصال صفحه نمایش را با دقت و آرامی باز کنید.

مین برد را از نظر خرابی و سوختگی قطعات چک کنید

از سالم بودن خازن های الکترولیتی مطمئن شوید.

کانکتور مین با پاور را از سمت پاور POWER جدا کنید و ولتاژ گیری کنید.

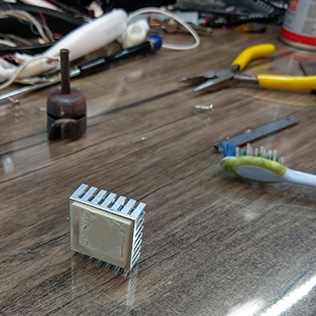

در مورد این ایراد ما به این نتیجه رسیدیم که پردازنده اصلی دچار ضعف اتصال شده است ، برا همین هیت سینک را جدا کردیم ( هیت سینک با چسب و خمیر سیلیکون وصل به پردازنده شده ) مییتوانید با فشار دست آن را جدا کنید.

از روغن لحیم تمیز و زیاد استفاده کنید و تمام سطح آی سی را و قسمت های کناری آن را پوشش دهید.

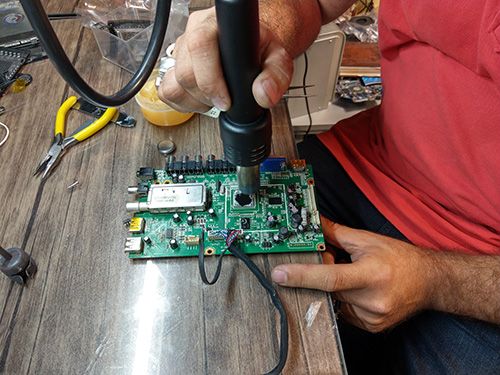

با کمک هیتر با سرعت باد کم و حرارت بالا تمام قسمت های مختلف آی سی را حرارت دهید.

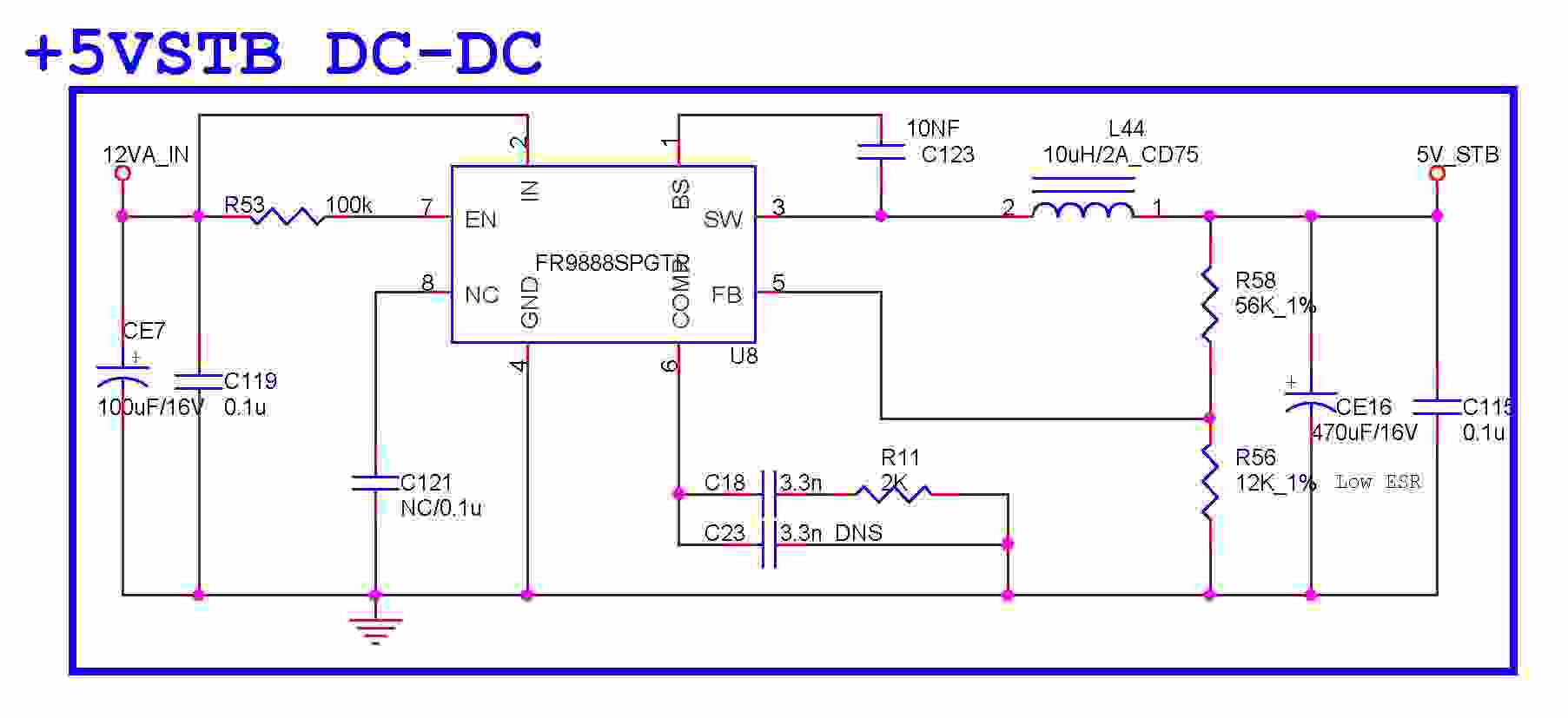

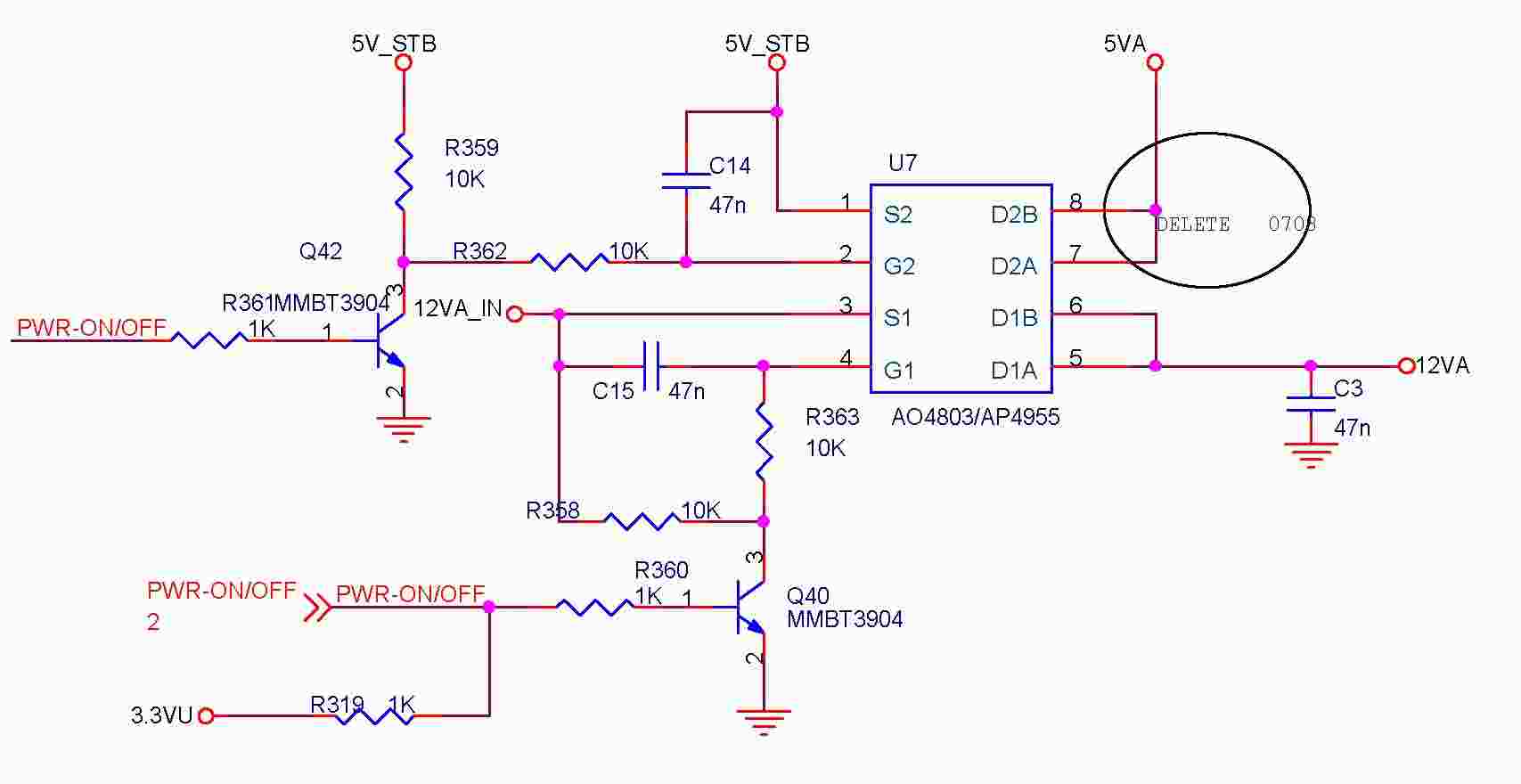

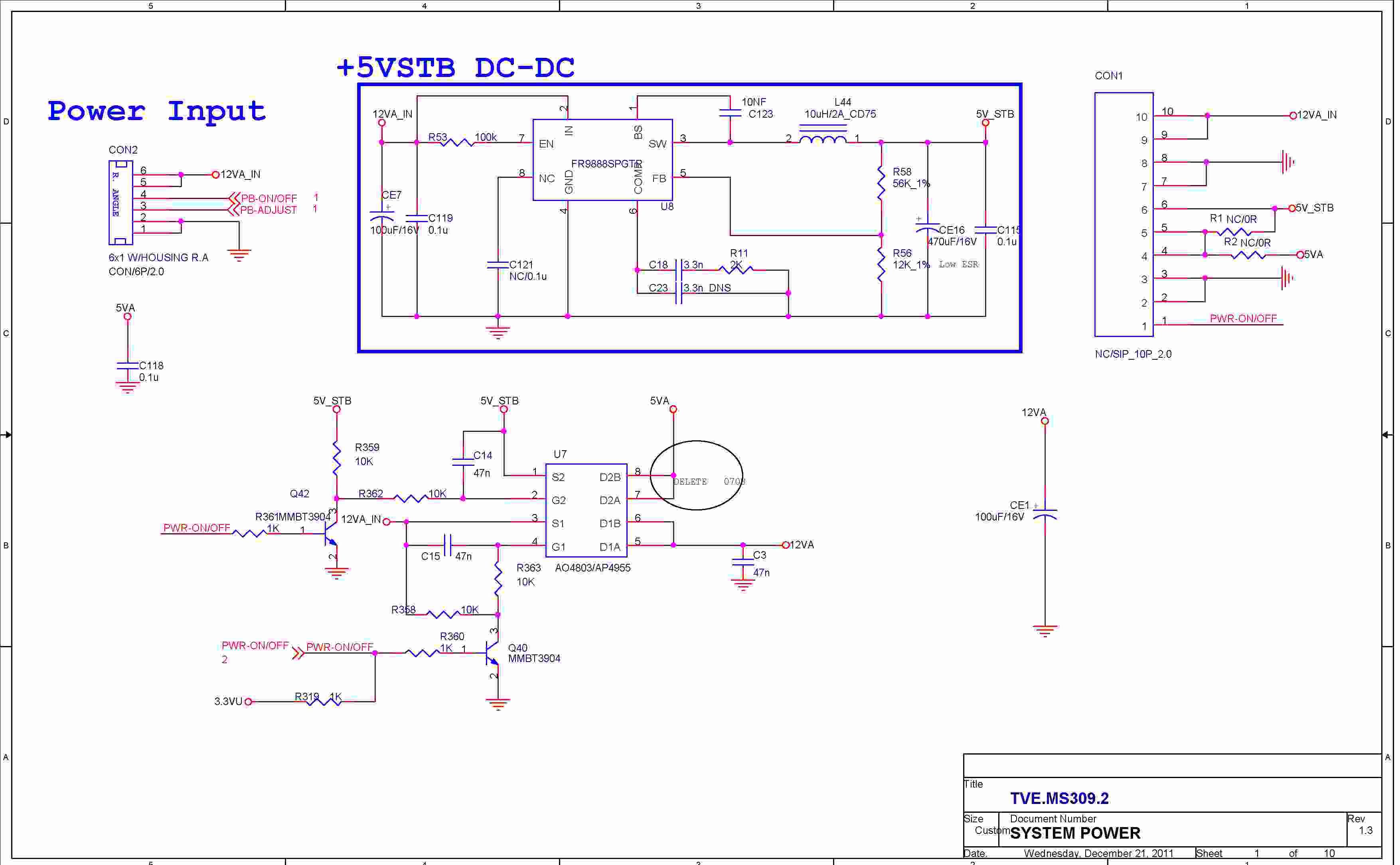

تصاویری از طرح شماتیک مین برد ایکس ویژن مدل LE-24D20 در اختیار شما رار میدهیم ، جهت دریافت نقشه شماتیک با کیفیت بالا در زیر لینک هر عکس کلیک نمایید

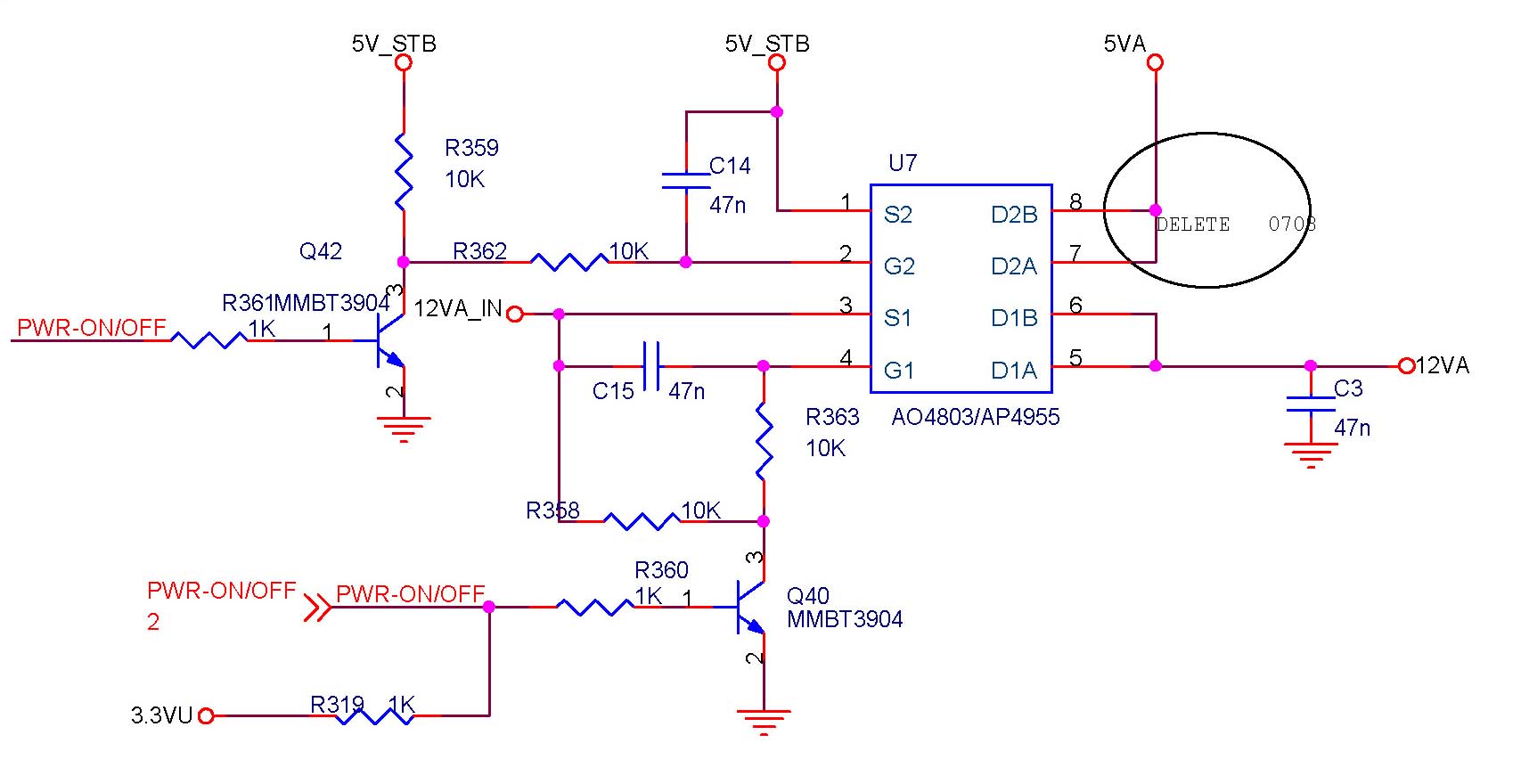

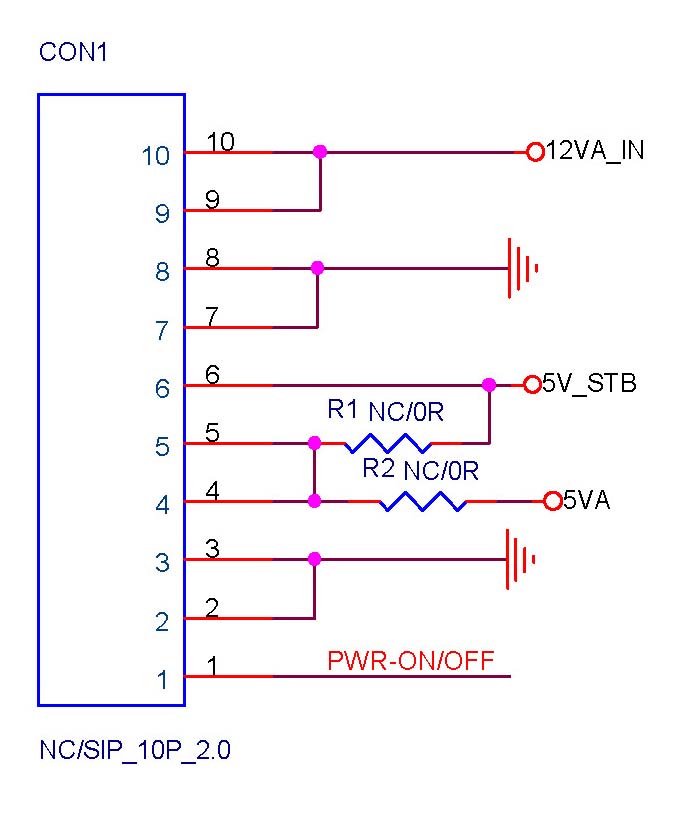

نقشه شماتیک کانکتور ورودی پاور به مین :

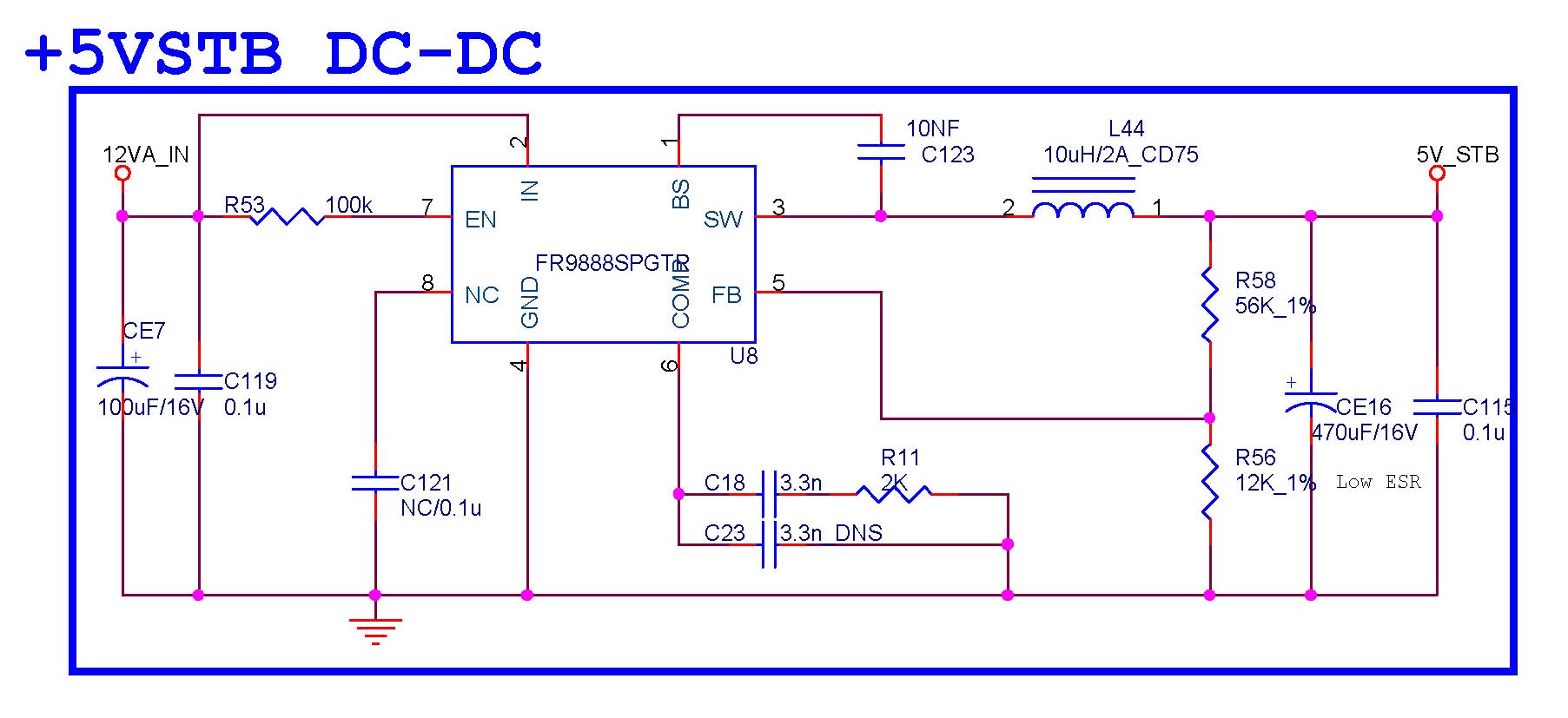

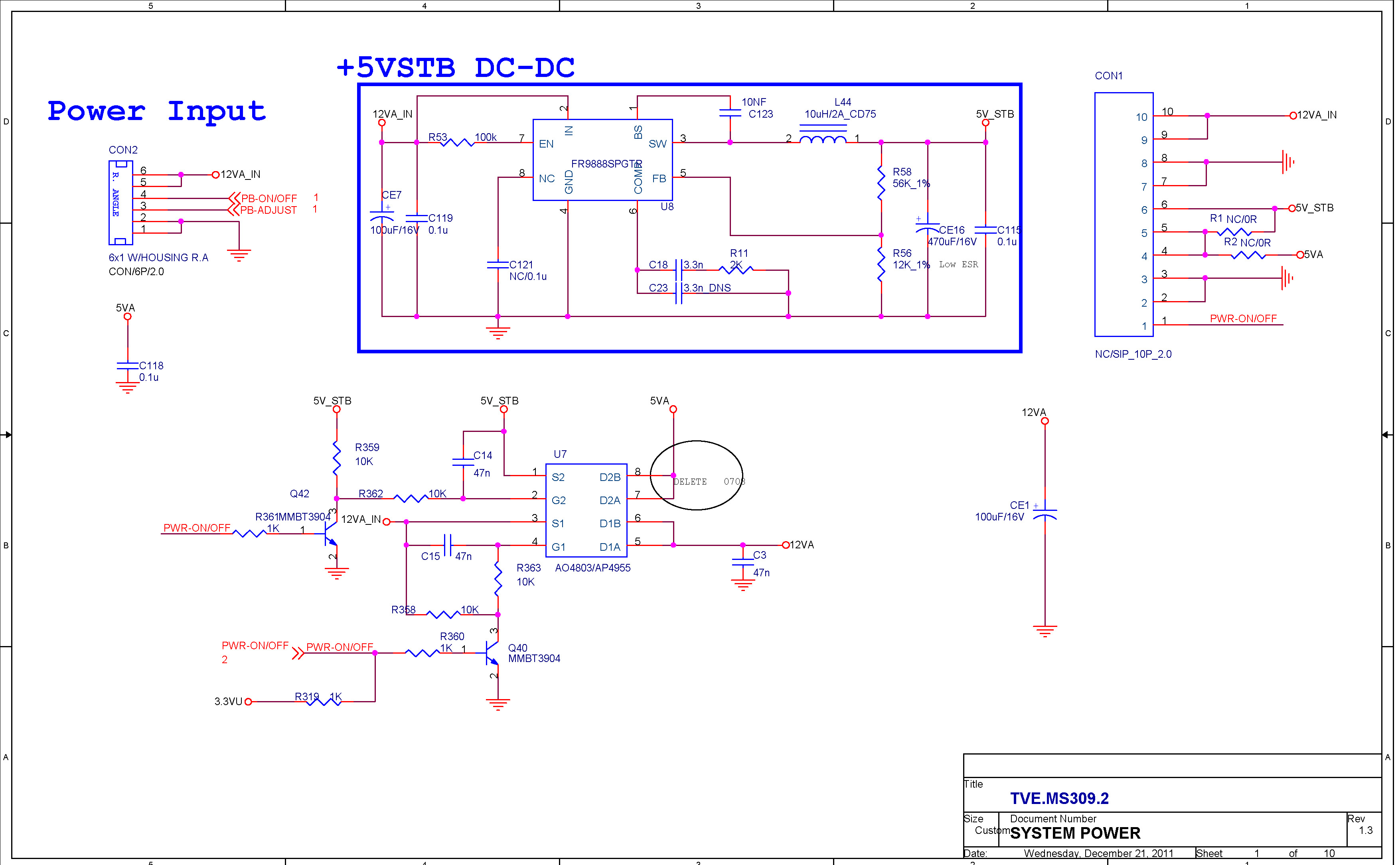

نقشه پاور led ایکسویژن
