این مطلب توسط پویا مشفق تکنسین تعمیرات تلویزیون تهیه شده است.

مقایسه مین برد تلویزیون LED ایکس ویژن در دو مدل LE-22D20 و LE-22D40

تفاوت LE-22D20 و LE-22D40

تعمیرات تلویزیون ایکس ویژن

با سلام خدمت بازدید کنندگان سایت تعمیرات تلویزیون امروز تصمیم دارم برای علاقه مندان به یادگیری و آموزش تعمیرات تلویزیون LED مخصوصا در برند XVISION یک مطلب آموزشی مفید منتشر کنم. یکی از محبوب ترین و پرفروش ترین مدلهای تلویزیون ایکس ویژن ، دو مدل تلویزیون در سایز 22 اینچ بوده است. برای همین با توجه به گذشت 8 سال از پایان گارانتی این محصول که از سمت شرکت خدمات پس از فروش مادیران بوده است ، تعمیرات این محصول در اکثر تعمیرگاه های غیر رسمی در حال انجام است ، برای همین گاهاً ممکن است تعمیر کاری بخواهد از دو دستگاه مانیتور / تلویزیون ایکس ویژن در دو مدل متفاوت ، در صورت پیدا نکردن قطعه یدک ، یکی از آنها را با قطعات دیگری تعمیر و درست کند. تماس های زیادی با دفتر ما گرفته میشود و سوال میشود که فرق بین تلویزیون LE-22D20 و LE-22D40 در چیست؟ تقریبا این دو مدل LE-22D20 و LE-22D40 تفاوت خیل کمی با هم دارند و در شرایط خاص میتوان قطعات آنها را باهم جابجا کرد. تصاویری از مین برد MAIN BOARD تلویزیون های LED ایکس ویژن XVISION در دو مدل LE-22D20 و LE-22D40 برای شما قرار میدهم. نکته : برای سهولت در باز شدن عکس ها ، حجم آنها بشدت کم شده است ، اما لینک دانلود هر عکس با کیفیت خیلی بالا در زیر عکس آن برد قرار گرفته است ، که جهت مشاهده آن کافیست روی لینک آن کلیک نمایید.

فرق LE-22D20 و LE-22D40 تلویزیون LED مارک XVISION تولید مادیران

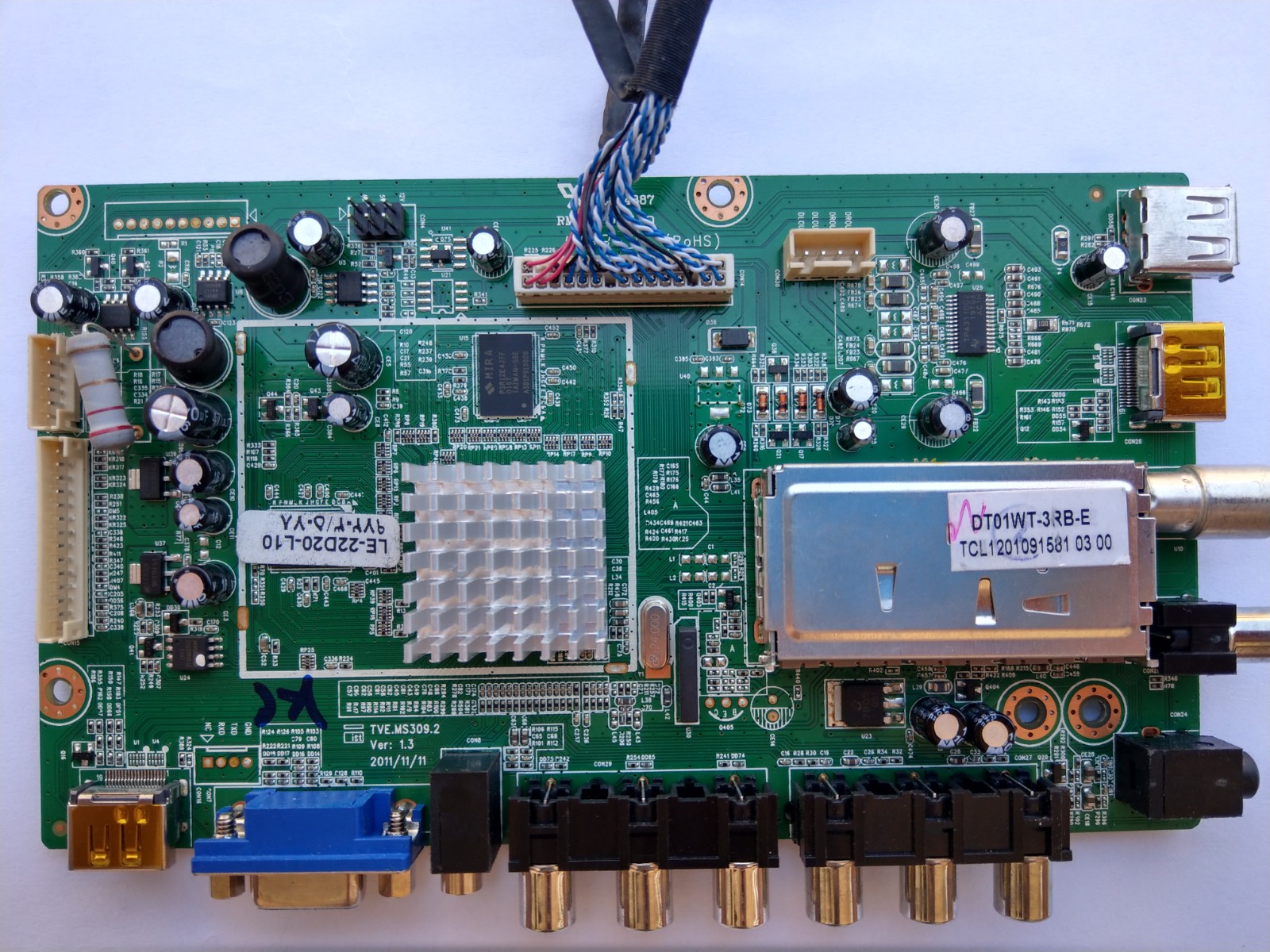

تصویر زیر مربوط به مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D20 میباشد :

لینک دانلود عکس با کیفیت بالا

لینک دانلود عکس مین برد LE22D20 با کیفیت عالی

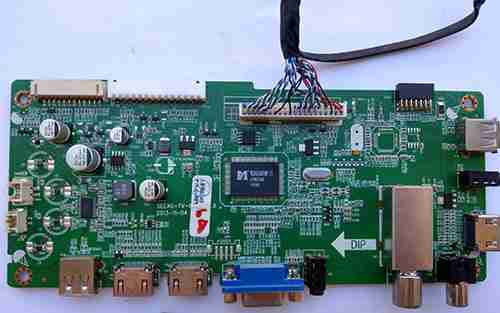

تصویر زیر مربوط به مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D40 میباشد :

لینک دانلود عکس با کیفیت بالا

لینک دانلود عکس مین برد LE22D40 با کیفیت عالی

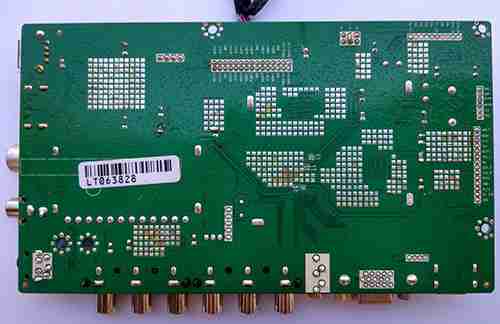

تصویر زیر مربوط به پشت مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D20 میباشد :

دانلود عکس با کیفیت بالا

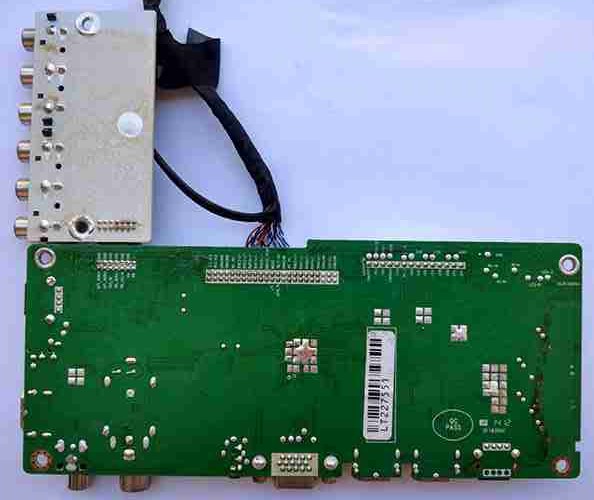

تصویر زیر مربوط به پشت مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D40 میباشد :

دانلود عکس با کیفیت بالا

تصویر زیر مربوط به ولتاژ مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D20 میباشد :

دانلود عکس با کیفیت بالا

لینک دانلود عکس ولتاژ مین برد LE22D20 با کیفیت عالی

تصویر زیر مربوط به ولتاژ مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D40 میباشد :

دانلود عکس با کیفیت بالا

دانلود عکس کانکتور LE22D40 با کیفیت عالی

تصویر زیر مربوط به کابل مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D20 میباشد :

دانلود عکس با کیفیت بالا

لینک دانلود عکس ولتاژ کانکتور مین برد LE22D20 با کیفیت عالی

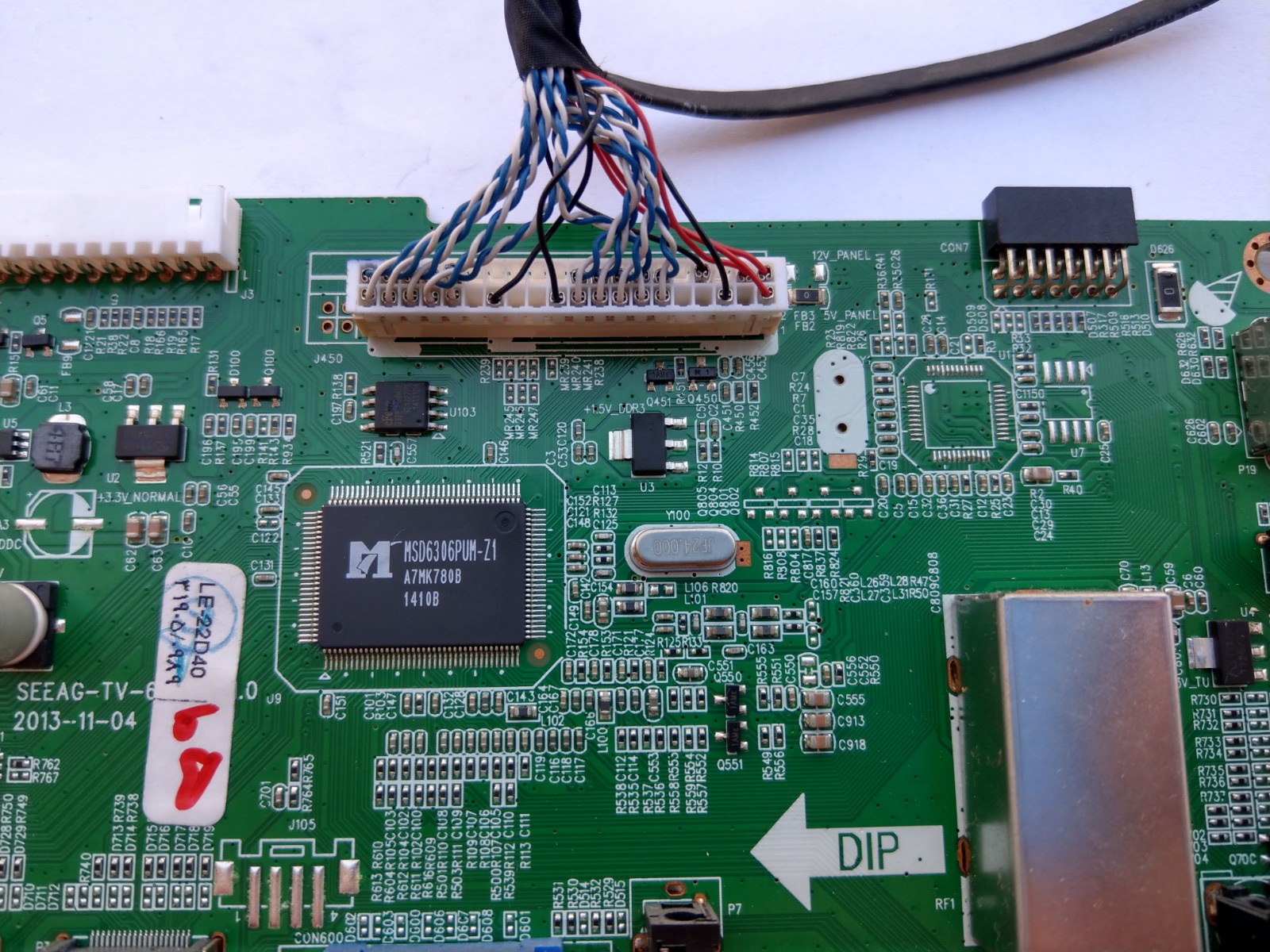

تصویر زیر مربوط به کابل مین برد MAINBOARD تلویزیون LED ایکس ویژن مدل LE-22D40 میباشد :

دانلود عکس با کیفیت بالا

تصویر زیر مربوط به کانکتور کابل مین برد MAINBOARD تلویزیون LED ایکس ویژن XVISION مشترک در دو مدل LE-22D40 و LE-24D40 میباشد :

دانلود عکس با کیفیت بالا

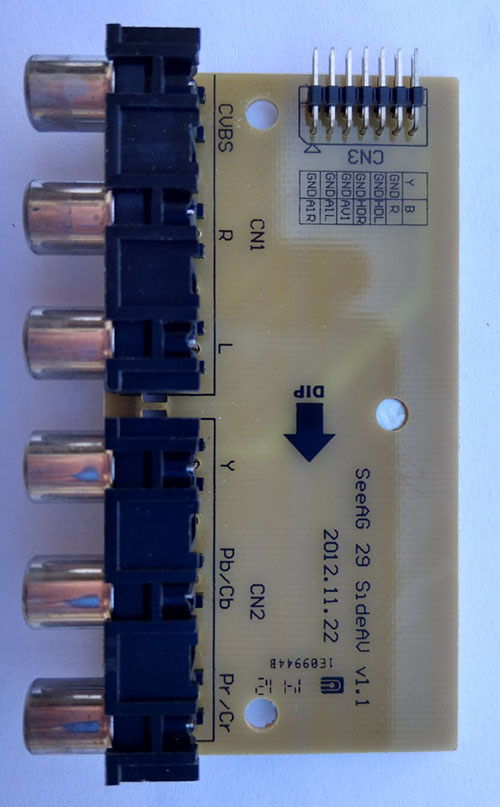

تصویر زیر مربوط به AV BOARD برد  تلویزیون LED ایکس ویژن مدل LE-22D40 میباشد :

دانلود عکس با کیفیت بالا

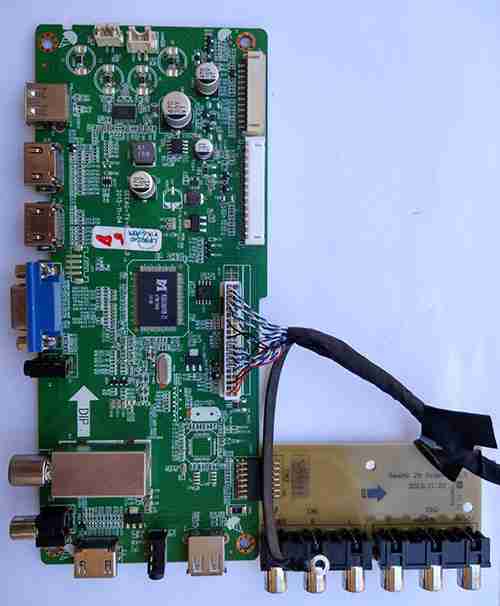

تصویر زیر مربوط به مین برد MAINBOARD همراه با AV BOARD جداگانه  تلویزیون LED ایکس ویژن مدل LE-22D40 میباشد :

دانلود عکس با کیفیت بالا

تعمیر | LE22D40 | XVISION | در غرب تهران

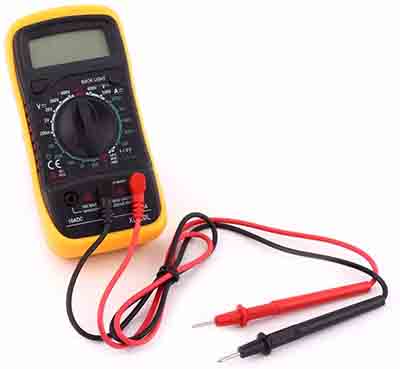

دو روز قبل خانم محترمی از طرف آموزشگاه زبان گات شعبه غرب تهران ( بلوار آیت الله کاشانی نرسیده به جنت آباد ، روبروی شهر کتاب ) تماس گرفتند و فرمودند یکی از مانیتور / تلویزیون های کلاس های آموزش زبان چینی آنها خراب شده است و دستگاه چراغ استندبای قرمز STANDBY روشن است ON اما فقط نور RED دارد ، و با ریموت کنترل از راه دور یا کلیدهای خود پنل هم روشن نمی شود . جهت برسی اولیه به این مرکز آموزش زبان گات شعبه غرب تهران مراجعه کردیم و با باز کردن قاب پشت دستگاه و مشاهده وضعیت دستگاه و با کمک مولتی متر ولتاژ 5 ولت استندبای را دیدیم کمتر است و فرمان روشن شدن نیز ارسال نمی شود و با برسی کامل تر مشخص شد آی سی های ADJ آن ایراد دارد که شماره 1117 آن و شماتیک و اطلاعات تکمیلی ان در مطلب دیگری مشخص شده است . البته متاسفانه عدم همراه داشتن آیسی ادجاست ADJ مجبورمان کرد مانیتور را به دفتر تعمیرات مرکزی در خیابان جمهوری منتقل کنیم تا تست و برسی های لازم انجام شود و بعد از تعمیر دستگاه به محل مشتری در غرب تهران برده شود . در جدول زیر شما میتوانید تصاویری از برد تغذیه POWER BOARD LE22D40 و برد اصلی مین MAIN BAORD XVISION LE22D40 را مشاهده نمایید ، جهت نمایش تصاویر در سایز بزرگتر و با کیفیت تر روی آنها کلیک نمایید. دقت نمایید اگر تجربه کافی برای تعمیرات الکترونیک را ندارید به برد دست نزنید چون تمامی قطعات SMD هستند و تعویض انها به مهارت نیاز دارد و فلت های بکلایت LE22D40 بسیار ظریف است و براحتی از سوکت خود جدا شده و شما را به دردسر می اندازد و همچنین کابل LVDS هم از روی مین برد جدا کردید حتما به جهت آن که معمولا با مقداری جوهر آبی از کارخانه مادیران در هشتگرد در زمان مونتاژ مشخص شده ، نمایان است. دقت نمایید که AV یا همان ورودی سه فیش بصورت یک برد اکسترنال به برد اصلی MAIN BAORD متصل است.

برای دریافت نقشه شماتیک مین برد تلویزیون LED ایکس ویژن مدل le-22d20 و یا نقشه شماتیک مین برد تلویزیون LED ایکس ویژن مدل LE-24D20 روی لینک زیر کلیک نمایید

نقشه شماتیک تلویزیون ال ای دی ایکس ویژن مدل 22D20 و 24D20

جهت انجام تعمیرات تخصصی تلویزیون های ایکس ویژن با ما تماس بگیرید

پویا مشفق : 09194900934

تعمیرات تلویزیون :

الجی - سامسونگ- مارشال - جی وی سی - سونی - فیلیپس

آدرس | تلفن | نمایندگی | مادیران | ایکس ویژن

خارج گارانتی | خرید | فروش | تعمیرات | قیمت | تعویض

تعمیر تلویزیون ال ای دی LED ایکسویژن تولیدی شرکت مادیران

تعمیرات تلویزیون های ایکس ویژن در مدل های :

| LE22D40 | LE24D40 | XS2240 | XS2940

پاور | مین برد | پنل | فلت | پروگرام | ایپرام | فلش | کابل | دانلود | برنامه

با سلام

با توجه به اطلاع از حجم بالای تماس های مشتریان عزیز با دفاتر نمایندگی ، مخصوصا نمایندگی غرب مادیران فروش ، خدمات و تعمیرات تلویزیون و مانیتور های ایکس ویژن XVISION و الجی LG بابت تعدادی از مدل های پرفروش مادیران در سایز های ال ای دی 22 اینچ ایکسویژن و تلویزیون الیدی 24 اینچ اکسویژن و همچنین در سایز تلویزیون ال ای دی 29 اینچ ایکسویژن که بدیلی کوچکی بسیار مناسب برای کاربرد دوربین های مداربسته ساختمان ها ، فروشگاه ها و مکان های عمومی است. تصمیم به تهیه این مطلب گرفتیم.

برای همین تعداد محصول بالاتر خرابی بیشتر هم در آینده دارد .

آموزش تعمیرات ال ای دی ایکسویژن مدل :

| LE-22D40 | LE-24D40 | XS-2240 | XS-2940

در مدلهای ذکر شده از تلویزیون های XVISION ال ای دی LED  ایراد NO POWER  که معروف به روشن نشدن تلویزیون الیدی LED است زیاد دیده میشود.خوب خوشبختانه ایران نوسان برق زیاد دارد برای همین خرابی در برد پاور تلویزیون های ال ای دی ایکسویژن و تعمیر برد پاور ال ای دی های ایکس ویژن موردی رایج است.

یکی از دلایل اصلی این ایراد در تلویزیون های ال ای دی LED  ایکسویزن XVISION ناقص بودن ولتاژ های ساخته شده توسط کانورتر های CONVERTOR  روی برد مین تلویزیون های ال ای دی LED  اکسویژن برای بخش های مختلف ، ناشی میشود.

مورد شایع ولتاژی ، در سوییچ 5 ولت استند بای STANDBY  به 5 ولت نرمال NORMAL دیده میشود.

نفشه این قسمت از مین برد تلویزیون های ال ای دی ایکسویژن مدل های

| LE-22D40 | LE-24D40 | XS2240 | XS2940

در زیر نشان داده میشود

تصویری از نقشه مداری تلویزیون LE-22D40 ایکس ویژن

موقعیت قطعه معیوب Q1 میباشد .در این حالت 5 ولت نرمال و ولتاژ های وابسته به آن را نخواهیم داشت.

لازم به ذکر است که در پاره ای از موارد شکل ظاهری قطعه مذکور تغییر میکند که در تصویر زیر مشاهده میکنید.

به برآمدگی بوجود آمده روی قطعه دقت کنید که از روی مین برد تلویزیون الیدی ایکسویژن مدل LE-22D40 گرفته شده است.

این مطلب آموزش تعمیرات ال ای دی ایکس ویژن توسط پویا مشفق تعمیرکار تلویزیون های XVISION - LG - SAMSUNG - SONY - SHARP تهیه شده است.

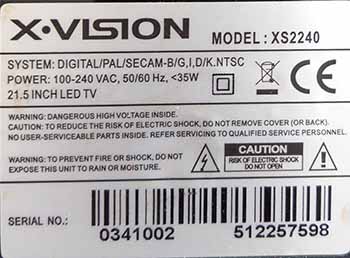

چند روز قبل از شروع تعطیلات نوروزی 1400 دوستی یک دستاه مانیتور / تلویزیون ایکس ویژن XVISION مدل XS2240 را با ایراد روشن نشدن به دفتر نمایندگی غرب تهران در خیابان آزادی به مدیریت جناب مهندس محمودی آوردند ، دستگاه هیچ نشانه ای از برق نداشت و چراغ استندبای هم خاموش بود .

از روی تجربه روی این مدل میتوان گفت که در صورتی که مین برد MAIN BOARD خراب باشد چراغ استندبای روشن می شود ( به زنگ قرمز یا سبز ) که اگر وقتی مانیتور XS2240 را به برق بزنیم و بلافاصله چراغ استندبای روی رنگ سبز برود ، معمولا ایراد پروگرامی است و با فلش کردن و پروگرام مجدد مشکل بر طرف می شود

( دانلود فایل پروگرام  XS2240 )

اما وقتی چراغ استندبای کلا خاموش باشد احتمال زیاد ایراد از برد تغذیه پاور power است.

نکته خیلی مهم :

در زان باز کردن مانیتور xs2240 دقت زیادی نمایید که کابل فلت اتصال بین بکلایت پنل به برد تغذیه بسیار حساس است و با کمترین فشار از سمت برد تغذیه یا خود پنل آسیب می بیند ، در صورتی که از سمت پنل ( سر شاخه بکلایت led بار ) آسیب ببیند باید بصورت کامل تعویض شود و اگر از سمت برد تغذیه آسیب ببیند باید سوکت بکلایت را تعویض نمایید که تهیه یدک آن بسیار سخت است.

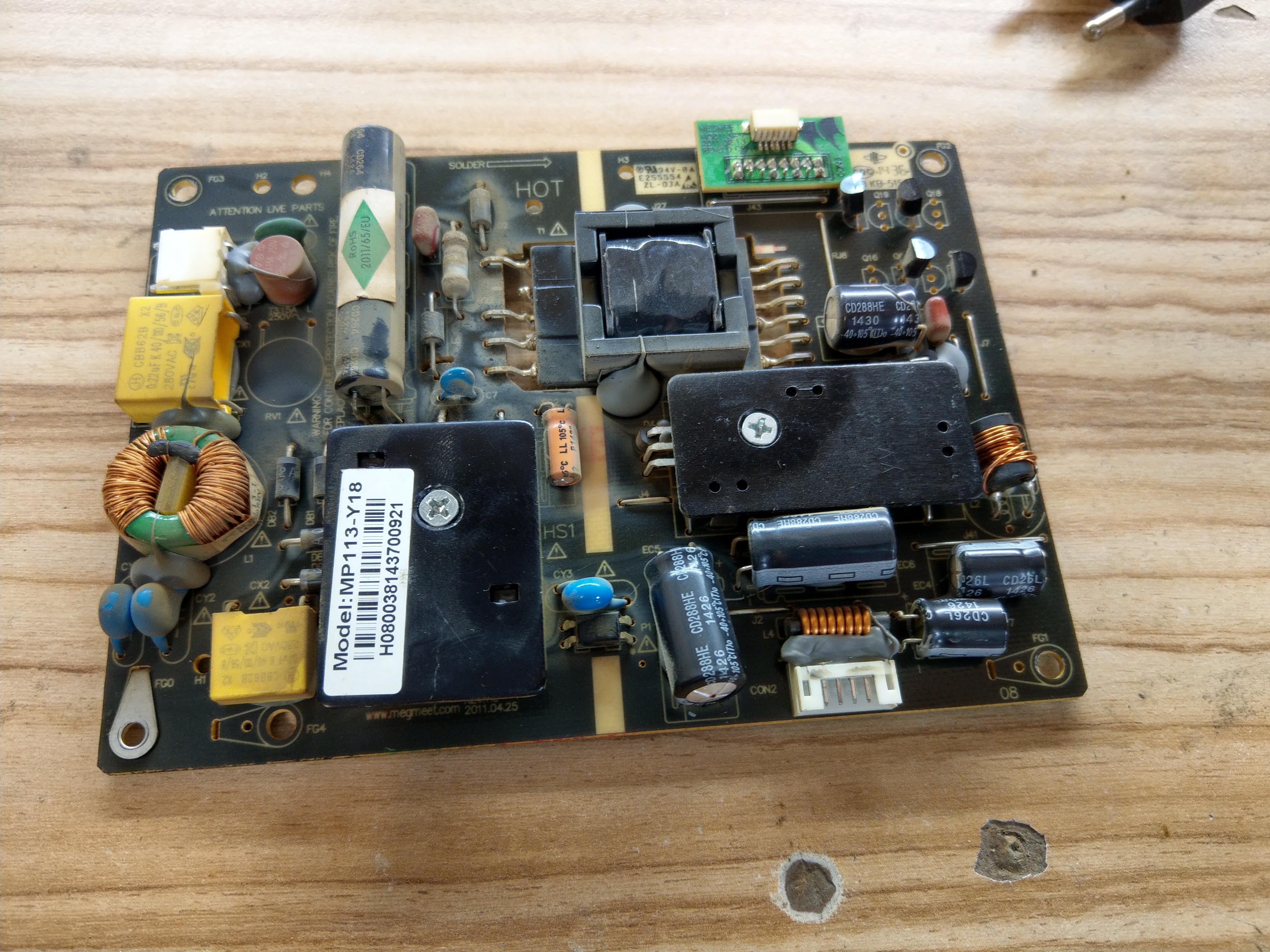

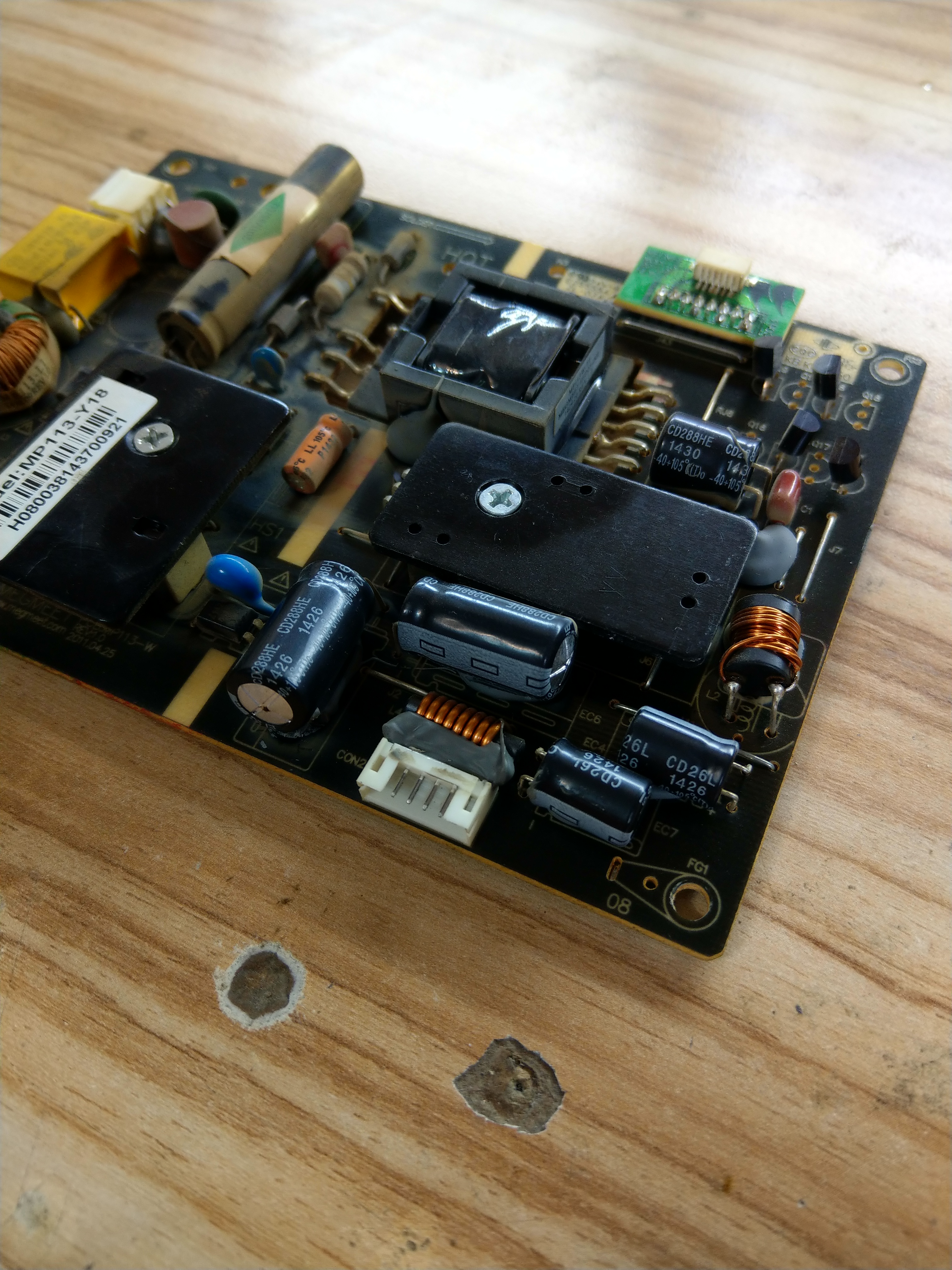

در تصاویر بعدی شما میتوانید برد تغذیه پاور power مانیتور / تلویزیون xs2240 را مشاهده نمایید.

متاسفانه در بخش اولیه hot برد تغذیه XS2240 XVISION علاوه بر فیوز فت تغذیه FET که زیر هیت سینک پیچ شده است و تعدادی از مقاومت و خازن های SMD و خازن های الکترولیتی سوخته بود ، این ایرادات قابل تعمیر بود اما با توجه به مصرف طولانی و زما بالای مشتری ( استفاده برای دوربین مدار سته نگهبانی و روشن بودن XS2240 XVISION بصورت 24 ساعته مشتری توافق کرد یک عدد برد تغذیه پاور نو روی دستگاه نصب شود تا با خیال راحت برای چند سالی دستگاه نیاز به تعمیر نداشته باشد.

گاهی ممکن است ایراد به این صورت باشد که وقتی مانیتور را به برق وصل می کنید چراغ LED قرمز رنگ روشن شود و بعد چند لحظه به ارامی خاموش شود . این ایراد هم از برد تغذیه پاور است.

جهت مشاهده عکس با کیفیت عالی  و سایز بزرگتر روی خود عکس کلیک نمایید

جهت مشاهده عکس با کیفیت عالی  و سایز بزرگتر روی خود عکس کلیک نمایید

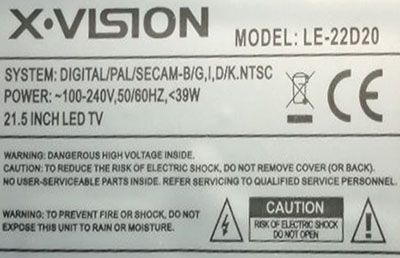

بعد از تماس تلفنی یکی از دوستان با دفتر تعمیرات بابت اینکه در زمان باز کردن یک دستگاه مانیتور تلویزیون LE-22D20 متاسفانه بدلیل کم دقتی و کم تجربه بودن خود مشتری کابل فلت که از پاور به بک لایت میرود باعث خرابی کانکتور شد و نیاز به یدک برای تعویض میباشد.

در صورتی که خودتان اقدام به باز کردن دستگاه کردید دقت نمایید بین صفحه نمایش و برد تغذیه یک فلت بسیار ضعیف وجود دارد که باید خیلی ظریف اقدام نمایید چون مورد های زیادی تماس با ما گرفتن که موقع باز کردن به دستگاه آسیب زده اند.

از روی تجربه می شود گفت که 90 درصد خرابی مدلهای LE22D20 و LE24D20 بابت مین برد است ، در اکثر مواقع تلویزیون روشن می شود و چراغ استندبای قرمز کم نور است . در موارد دیگر تلویزیون روشن شده و چراغ استندبای سبز می شود اما در هر دو حالت تصویر و صدا نداریم .

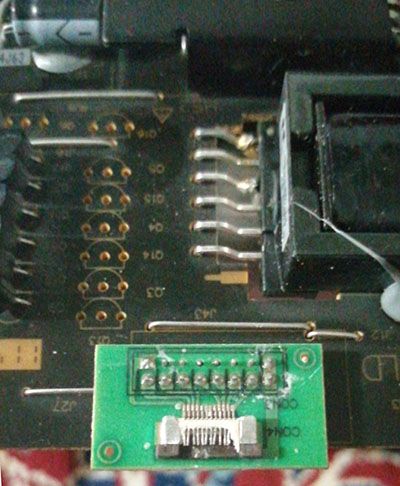

تفاوت فلت اتصال بک لایت در دو مدل LE24D20  و LE22D20

FLAT | BACKLIGHT | POWER | PANEL

برای بسیاری از تعمیر کاران و تکنسین های تعمیرات تلویزیون و مانیتور های ال ای دی ایکس ویژن مخصوصا در سری مدلهای 24D20 و 22D20 این سوال پیش میاید که چرا گاهی کابل بک لایت که از برد پاور POWER به صفحه نمایش وارد می شود ، گاهی بصورت فلت FLAT و گاهی بصورت سیمی WIRE هست .

این مورد به نوع صفحه نمایش بر می گردد که در تصویر زیر هر دو نوع را برای اطلاع شما عزیزان قرار دادیم.

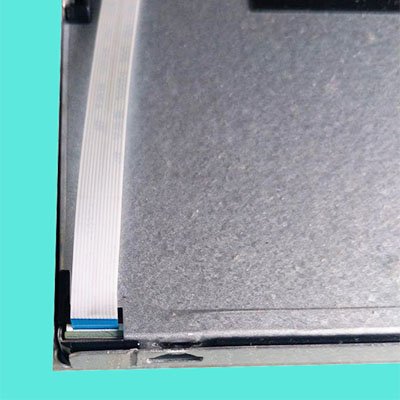

تصویر زیر از پنل نمایش XVISION MONITOR / TV MODEL LE-24D20 میباشد که فلت کابل بک لایت را نشان میدهد.

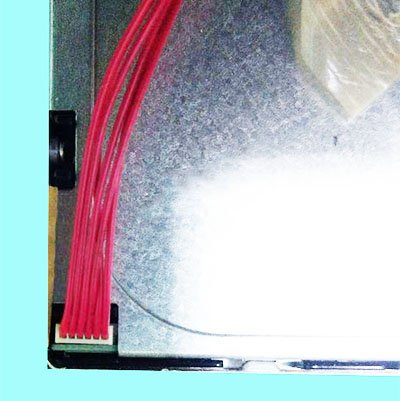

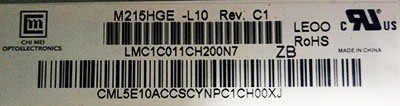

تصویر زیر از پنل DISPLAY نمایش XVISION MONITOR / TV MODEL LE-22D20 میباشد که فلت FLAT کابل بک لایت را نشان میدهد.

یکی از مشتری هایی که بصورت قراردادی با دفتر نمایندگی غرب تهران همکاری دارد بیمارستان ابن سینا به آدرس میدان دوم صادقیه ، ابتدای بلوار کاشانی است که بابت سرویس تعمیرات و خدمات تلویزیون های xvision خود با ما قرارداد سرویس دارد . بیمارستان این سینا برای اتاق های بیماران و بسیاری از بخش های دیگر تلویزیون های LED برند XVISION در سایز های 22 و 24 و 29 اینچ به تعداد زیاد استفاده کرده است ، برای همین موارد زیادی خرابی از این سمت داریم ، یکی از دستگاه های بیمارستان ابن سینا که دیروز به دست ما رسید ، یک دستگاه مانیتور / تلویزیون XS2240 بود که با اتصال برق در همان اول چراغ استندبای به رنگ سبز تغییر می کند و اصلا قرمز نمی شود ، و در ادامه نه تصویر داریم و نه صدا

بعد از اینکه XS2240 را به دفتر نمایندگی آزادی منتقل کردیم ، با تست و برسی تک به تک بخش های اصلی دستگاه شامل برد تغذیه پاور ، برد اصلی مین برد ، و بکلایت ، مشخص شد ایراد از بکلایت است و با تعویض بکلایت مشکل حل گردید.

شماره تماس تعمیر تلویزیون ایکس ویژن: ( خارج گارانتی و شرکتی )

09194900934 پویا مشفق

کانال تلگرام اطلاع رسانی محصولات LED جدید ایکس ویژن:

https://t.me/TVHOMEservice

این مطلب با راهنمایی نمایندگی صوتی و تصویری غرب مادیران در اسفند 99 تهیه و آپدیت شده است.
