پنجشنبه بیست و ششم فروردین ۱۴۰۰ - 21:20 - پویا مشفق -
نمایندگی رسمی مادیران در شرق تهران
نمایندگی رسمی ایکس ویژن در شرق تهران
نمایندگی رسمی تی سی ال شرق تهران
آدرس | تلفن | ایکس ویژن | TCL | شرق | تهران
مرکز تعمیرات و خرید و فروش و تعویض و قیمت
تلویزیون های LED | گیرنده دیجیتال | مانیتور | پرینتر | TCL | XVISION
سلام
بادید کننده محترم به سایت خدمات تعمیرات تلویزیون های LED برندهای ایکس ویژن XVISION و تی سی ال TCL خوش آمدید
در صورتی که تلویزیون شما دچار هر نوع مشکل و نقص شده است به سادگی با یک تماس تلفنی با کارشناسی بخش تعمیرات میتوانید اطلاعات مورد نیاز از قبیل : استعلام هزینه تعمیر ، روش تعمیر ، مقدور بودن ارائه خدمات در محل یا نیاز به انتقال دستگاه به دفتر تعمیرات ، خرید قطعات یدکی ، برسی تاریخ گارانتی ، و سایر موارد را کسب نمایید.
مشتریان و عزیزانی که در شرق تهران نیاز به دریافت هر نوع خدمات تعمیرات و آموزش و راهنمایی برای هر یک از محصولات تولیدی صنایع مادیران شامل :
1- تلویزیون LCD و LED برند ایکس ویژن XVISION ( با گارانتی مادیران فقط تولید می شود )
2- تلویزیون LCD و LED برند تی سی ال TCL ( با ضمانت مادیران یا شهاب در بازار موجود است )
3- مانیتور های LG و AOC و XVISION
4- پرینتر های لیزری و جوهر افشان EPSON و HP و CANON
5- گیرنده های دیجیتال تلویزیونی ( مبدل دیجیتال ) برند XVISION
را دارند که با ضمانت و گارانتی مادیران تولید و به فروش رفته است اما در حال حاضر مدت زمان اعتبار گارانتی و ضمانت آنها به پایان رسیده است ، می توانند با ما تماس بگیرند تا در اسرع وقت و با ایاب ذهاب رایگان ( هزینه رفت و برگشت و انتقال دستگاه به دفتر تعمیرات و تحویل مجدد رایگان می باشد) دستگاه معیوب خود را تعمیر نمایند.
استعلام هزینه تعمیرات تماس همه روزه از 8:00 الی 21:00 |
در ادامه به تعدادی از سرویس های تعمیرات محصولاتی که توسط دفتر خدمات انجام شده است ، اشاره ای می کنیم :
تعمیرات | تلویزیون | ایکس ویژن | XS2240 | XVISION | XS2450 | XS2940
یکی از آخرین سری های تلویزیون های LED برند xVISION که در سایز کوچک 22 و 24 اینچ تولید شده توسط مادیران است ، سری XS2240 و XS2450 و XS2940 می باشد که دستگاهی با کسب تجربه از مدلهای قبلی تولید شده است .
هفته گذشته ( 21 فروردین 1400 ) بعد از تماس تلفنی یکی از مشتریان از منطقه رسالت تهران با دفتر تعمیرات ، اعلام کردند یک دستکاه مانیتور / TV ایکس ویژن مدل XS2240 دارند که دستگاه روشن می شود ، چراغ استندبای از قرمز به سبز تغییر می کند ولی تصویر دیده نمی شود . بعد از انتقال دستگاه به دفتر تعمیرات ، تست های لازم انجام شد و مشخص شد ایراد از بکلایت است .
بعد از سفارش بکلایت از کارخانه ، تعویض بکلایت انجام و تست های لازم انجام شد . هزینه تعویض بکلایت XS2240 مبلغ (*******) می باشد ( لطفا با توجه به تغییرات سریع و رو به بالای قیمت قطعات لطفاً استعلام قیمت را به روز بگیرید )

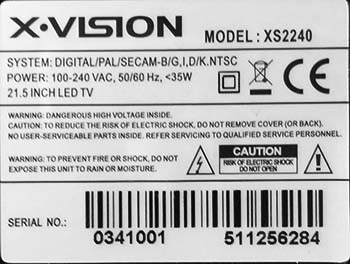

تصویر زیر لیبل مشخصات و اطلاعات دستگاه XS2240 را نمایش میدهد که اطلاعاتی مانند برق مصرفی 35 وات و سایز دقیق صفحه 21.5 اینچ و سریال دستگاه که اطلاعات زمان شروع و پایان گارانتی را به ما منتقل می کند.
جهت مشاهده عکس با کیفیت بالا روی تصویر کلیک نمایید

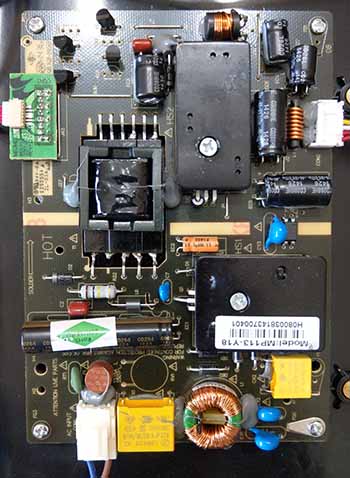

تصویر زیر برد تغذیه پاور POWER BOARD XVISION XS2240 را نشان میدهد ، که اگر روی عکس کلیک کنید تصویر بزرگتر با زوم بالا خواهید دید که نشان میدهد برای بکلایت از روی برد تغذیه مشتقیم یک کانکتور و خروجی طراحی شده است و برق مورد نیاز روشن شدن LED های بکلایت از پاور تامین می شود.تصویر زیر برد اصلی مین MAIN BOARD XVISION XS2240 را نشان میدهد و اگر روی تصویر کلیک نمایید میتوانید با کیفیت بالاتر آن را مشاهده نمایید. مین برد های این مدل تنها با ایرادات پروگرامی و با انجام آپدیت و برنامه زدن روی آیسی فلش و حافظه حل می شود و البته احتمال خرابی CPU هم وجود دارد.

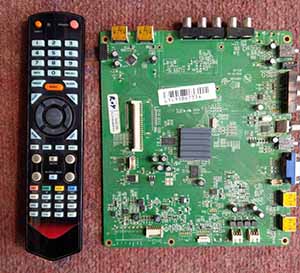

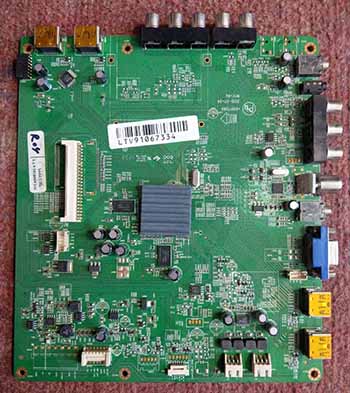

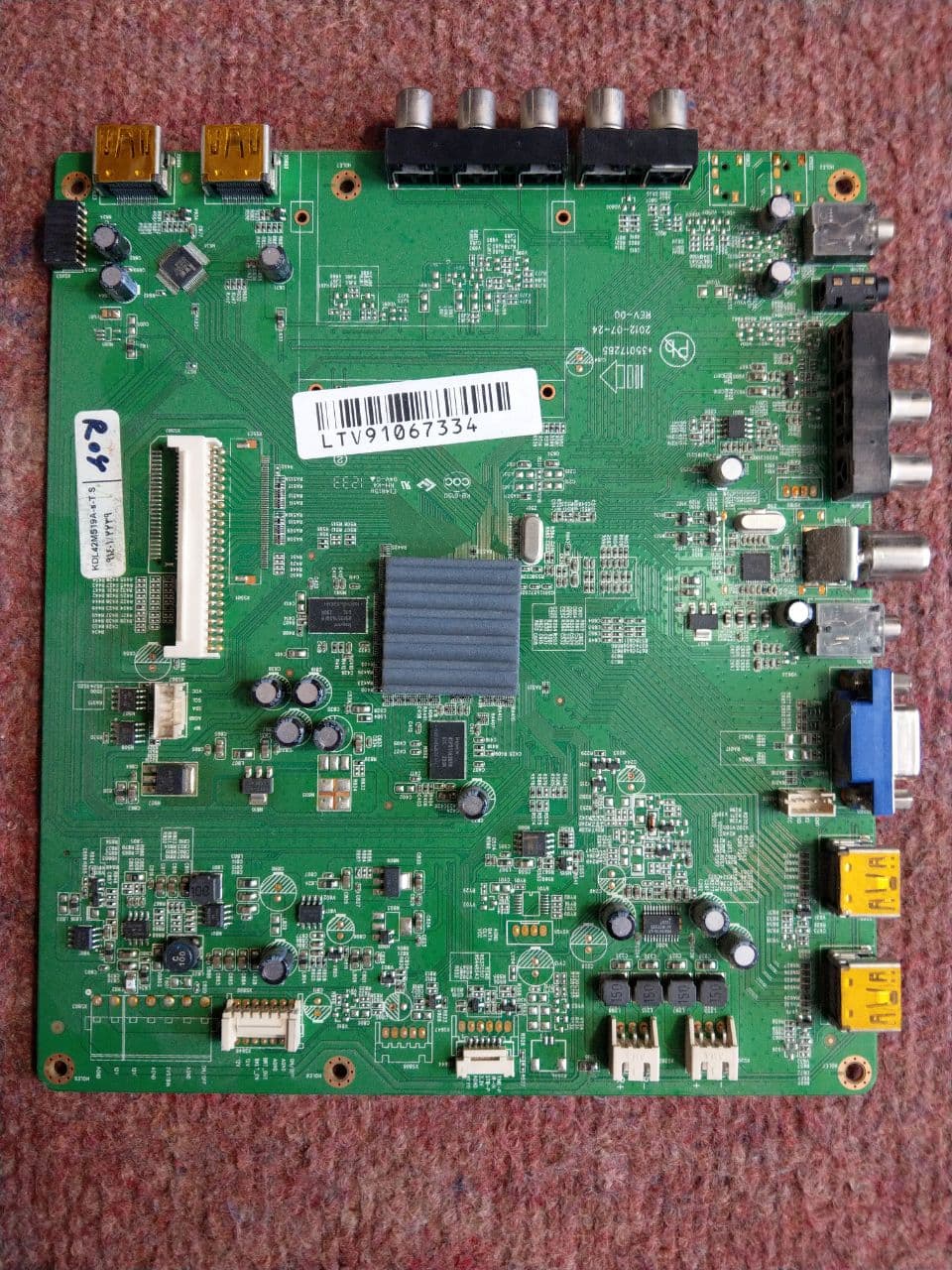

تعمیرات | تلویزیون | ایکس ویژن | LE-42KD30
پاور | مین برد | بکلایت | قیمت | خرید | فروش
یکی از رایج ترین مدلهای تلویزیون LED ایکس ویژن که فروش بسیار خوبی هم داشت و بدلیل طراحی زیبا ، امکانات خوب و جذاب ، کیفیت تصویر عالی ، چند سالی در بازار فروش حضور داشت ، تلویزیون LED سری KD که در این بخش از مطلب میخهواهیم در مدل LE-42KD30 صحبت کنیم . روز گذشته دوستی از منطقه رسالت تهران با دفتر تعمیرات تلویزیون ایکس ویژن ( مادیران ) تماس تلفن گرفتند و اعلام کردند یک دستگاه LED ایکس ویژن دانرد که روشن نمی شود و چراغ استندبای به رنگ قرمز ثابت مانده است . با هماهنگی لازم راننده شرکت جهت انتقال تلویزیون LE-42KD30 از منزل مشتری در شرق تهران به دفتر تعمیرات اقدام شد . پس از باز کردن و برسی برد تغذیه پاور مشخص شد ایراد از مین برد است و پاور سالم است و ولتاژ های مورد نیاز را تامین می کند اما ایراد از مین برد است که اجازه روشن شدن نمیدهد . برای تعمیر مین برد با ایراداتی که از قطعات الکترونیکی نمیتوان به آن رسید ، باید سراغ پروگرام و رفع ایراد مین برد از طریق آپدیت آیسی فلش و یا ایپرام دستگاه گرفت.پس از اینکه آیسی فلش را مجدد پروگرام کردیم ، ایراد برطرقف گردید .تصویر زیر مین برد تلویزیون XVISION را نشان میدهد به مدل LE-42KD30 :
تعمیرات | ایکس ویژن | XK3280 | بکلایت | مین
فلش | ایپرام | آپدیت | دانلود
امروز ( 30 فروردین 1400 ) دوستی از منطقه حکیمیه شرق تهران با دفتر تماس تلفنی گرفتند و آدرس دفتر را جهت انتقال تلویزیون خود به مدل XVISION LED XK3280 گرفتند . مشتری توضیح داد که تلویزیون روشن می شود اما تصویر دیده نمی شود ، البته صدا پخش می شود و کنترل هم عمل می کند و شبکه ها تعویض می شود. با وجود اینکه حمل و نقل دستگاه توسط دفتر رایگان است ولی بدلیل عجله مشتری برای تعویض بکلایت ، ایشان خود زحمت کشیدند و تلویزیون را به دفتر ایکس ویژن شرق تهران آوردند . تصویر زیر از لیبل مشخصات و سریال گارانتی و ضمانت دو ساله محصول گرفته شده است.

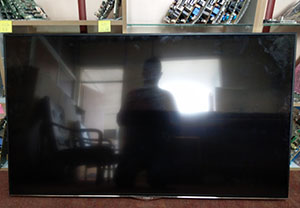

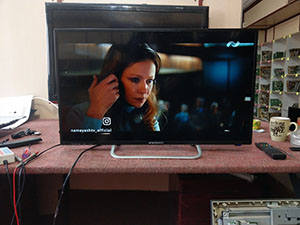

تصویر زیر از تلویزیون ایکس ویژن مدل XK3280 است که بعد از تعمیر و در زمان تست تصویر گرفته شده است .

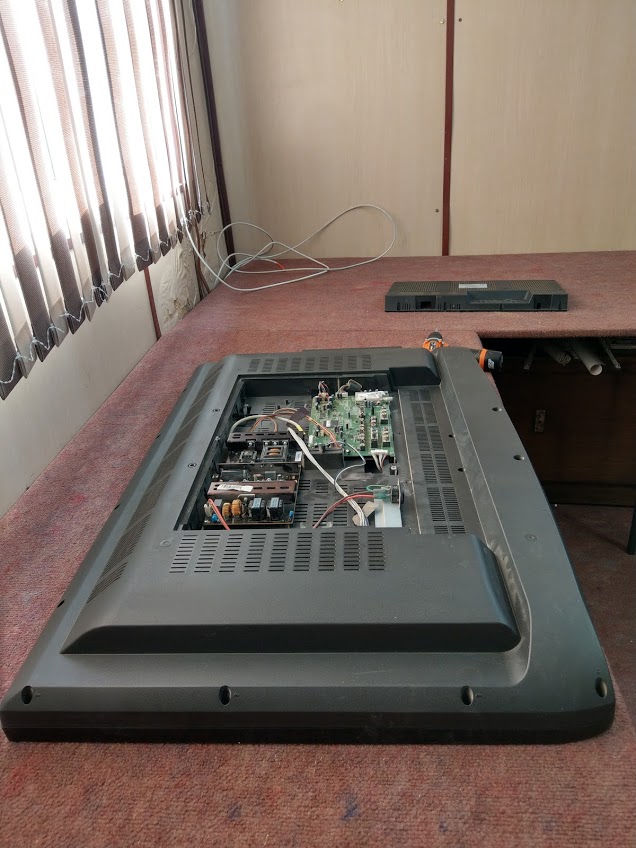

دو تصویر زیر در زمان تعویض بکلایت توسط مهندس عباس نژاد در دفتر گرفته شده است . برای تعویض بکلایت LED XVISION XK3280 باید ابتدا قاب پشت دستگاه باز شود تا بتوانید سوکت های اتصالی به مین برد و اتصالات اسپیکر و کابل LVDS را جدا کنید . تلویزیون های XK3280 ایکس ویژن از یک برد مشترک برای برد تغذیه POWER و برد اصلی مین MAIN استفاده می کنند ، در این مدل برد T-CON بسیار کوچک است و رابط بین مین برد و آدرس برد است . در باز کردن این دستگاه بسیار باید دقت کنید چون فریم جلو علاوه بر اینکه با پیچ بسته شده است دارای خار های پلاستیکی است که به مرور زمان خشک شده و خیلی راحت شکسته می شود . بعد از اینکه لیکوئید را به میز کار امنی منتقل کردید ، به بکلایت این مدل دسترسی خواهید داشت . در این مدل از دو شاخه بکلایت هر کدام 5 عددی استفاده می شود که در مجموع 10 عدد LED می شود. دقت نمایید ال ای دی بار ها با پیچ به بدنه فلزی متصل شده اند . میتوانید از چسب حرارتی و سیلیکون نیز استفاده نمایید. تعویض بکلایت XK3280 در نمایندگی با بکلایت اورجینال ایکس ویژن که از کارخانه مادیران در هشتگرد کرج تهیه شده است تعویض می گردد. هزینه تعویض بکلایت XK3280 در تاریخ 30 فروردین 1400 برابر با 800 هزار تومان میباشد که شامل یکسال ضمانت و گارانتی می شود.
تعمیرات | تلویزیون | LED | ایکس ویژن | 48XLU715 | XVISION
پاور | مین برد | تیکان | بکلایت | پنل | ایپرام | فلش

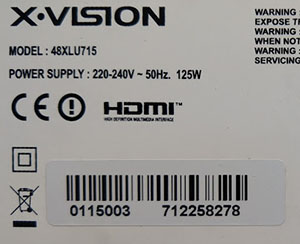

یکی دیگر از تلویزیون هایی که امروز ( 30 فروردین 1400 ) جهت تعمیرات به دفتر منتقل شده است ، دستگاه تلویزیون LED سایز 48 اینچ مارک ایکس ویژن به مدل 48XLU715 می باشد که بعد از تماس تلفن مشتری با دفتر شرق تهران ، مشتری عزیز اعلام کردند ساکن نارمک تهران هستند و تلویزیون ایشان از امروز صبح روشن نمی شود ، در جواب سوال تکنسین از بابت وضعیت چراغ استندبای ، ایشان توضیح دادند چراغ خاموش است و برقی داخل دستگاه نیست . با توجه به اینکه خرابی و روشن نشدن دستگاه میتواند از برد تغذیه و یا برد مین باشد و نمیتوان با اطمینان کامل به برد تغذیه POWER مشکوک بود ، از مشتری خواسته شد با انتقال تلویزیون به دفتر شرق تهران موافقت کند . بعد از جابجایی دستگاه باز و تصاویر زیر از قطعات داخلی دستکاه جهت آشنایی بیشتر شما و سایز همکاران در زیر قرار دارد : تصویر زیر از لیبل مشخثات 48XLU715 گرفته شده است که اطلاعاتی در مورد برق مصرفی ( 125 وات بر ساعت ) و سریال دستگاه جهت برسی مدت زمان باقیمانده از گارانتی مادیران و ... در اختیار کاربر قرار میدهد.

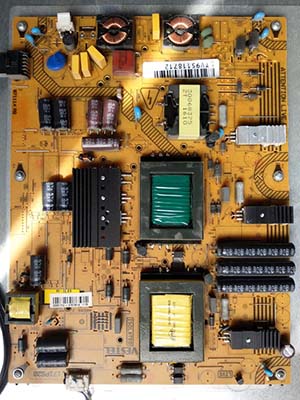

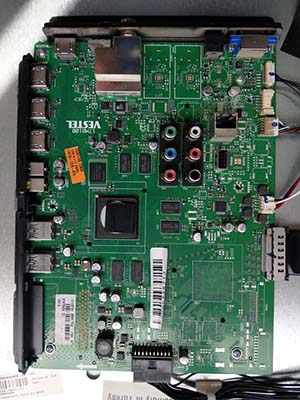

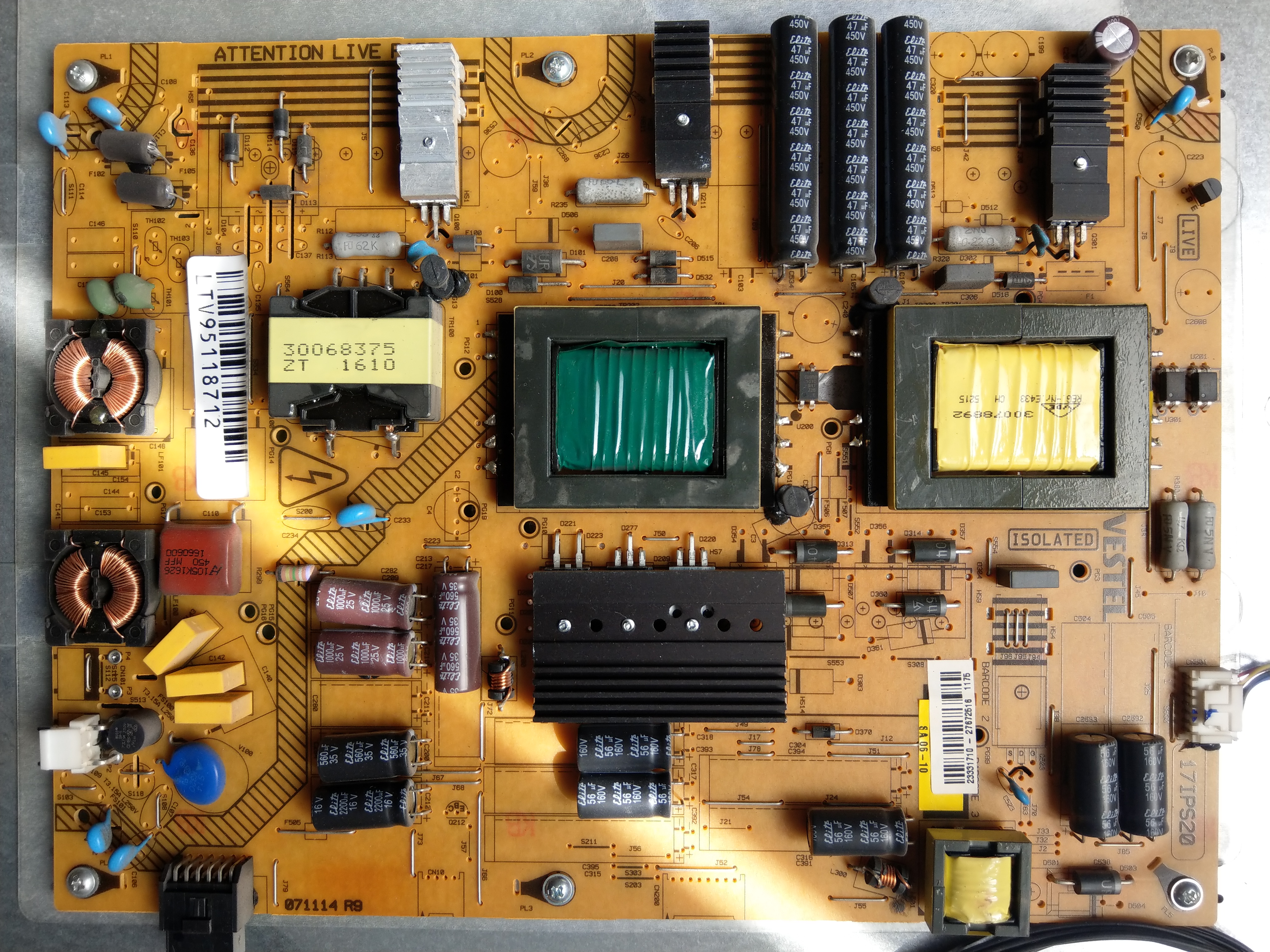

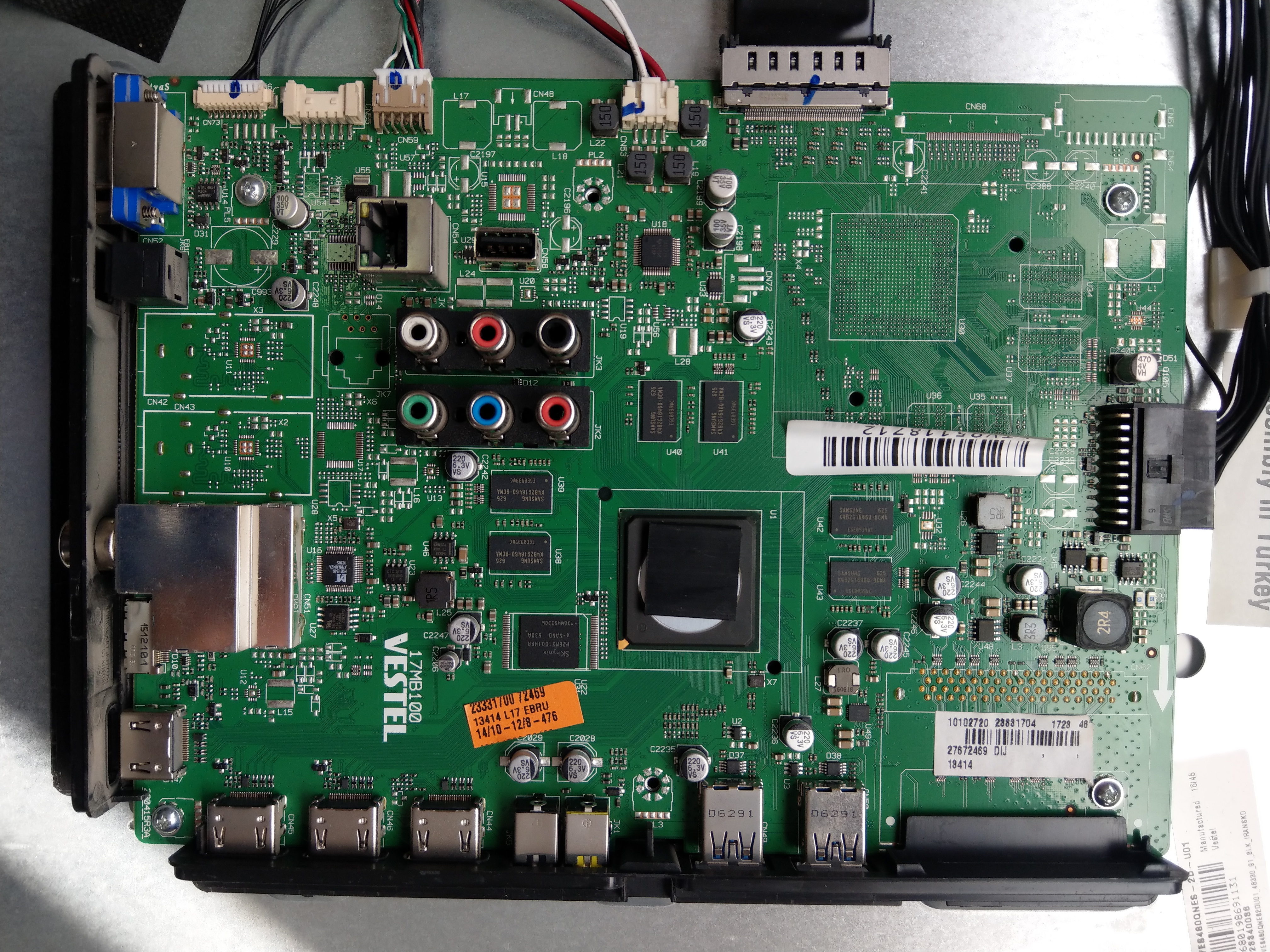

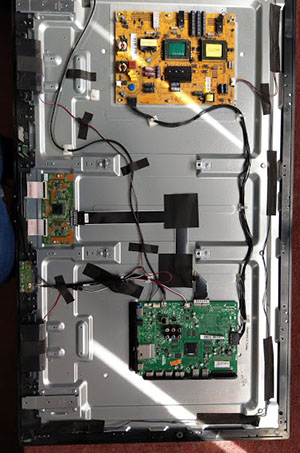

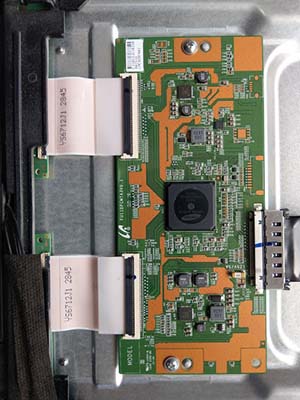

تصویر زیر از مین برد 48XLU715 گرفته شده است ، چهت مشاهده عکس با کیفیت عالی روی آن کلیک کنید:تصویر زیر از برد تغذیه پاور 48XLU715 گرفته شده است ، جهت مشاهده عکس با وضوح بالا روی تصویر کلیک نمایید :تصویر زیر از برد تیکان T-CON دستگاه 48XLU715 گرفته شده است . در صورتی که تصویر از نظر رنگ دچار مشکل شود ، احتمال خرابی تیکان وجود دارد . در صورتی که هر کدام از دو فلتی که بین تیکان و آدرس برد قرار دارد آسیب ببیند یا بر اثر نفوذ مایعات و آب خوردگی خراب شود نصف تصویر سیاه می شود.تصویر زیر یک نمای کلی از محل قرار گیری بردهای پاور و مین و تیکان و اتصالات 48XLU715 را نشان میدهدتصویر زیر از پنل و خود تلویزیون 48XLU715 گرفته شده است که چون مشتری پایه های روی میزی را نیاورده است ، مجبور شدم از روی زمین عکس بگیرم.

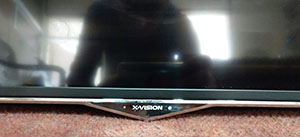

تصویر زیر چراغ استندبای 48XLU715 را نشان میدهد که در مورد مراجعه این دوست عزیز چراغ خاموش بود. ( چراغ استندبای یا چراغ وضعیت ، یک LED است که به دو رنگ قرمز و سفید تغییر نور میدهد و در زمان روشن یا خاموش بودن دستگاه با رنگ مشخص و قراردادی وضعیت دستکاه را اطلاع میدهد ) در این مدل نوشته XVISION بصورت نورانی و سفید در زمان روشن بودن TV دیده می شود.
ایراد این دستگاه خرابی مین برد MAIN BOARD بود ، اولین قدم در نمایندگی ها برسی وضعیت سالم بودن برد تغذیه POWER می باشد ، چون فیوز سالم بود ، سریع شروع به ولتاژ گرفتن از خروجی بخش ثانویه COLD برد تغذیه POWER گرفته شد . تمامی ولتاژ ها به اندازه کافی وجود داشت ، برای همین به سراغ مین برد MAIN BOARD رفته ، با توجه به این که تست و برسی تقریبا بیشتر رگولاتور ها سالم و اوکی بود ، تصمیم به پروگرام مجدد آیسی فلش IC گرفته شد .
البته برای اطمینان بیشتر آیسی فلش را تعویض کرده و با یک آیسی IC نو و با کمک هیتر و دستگاه پروگرامر شروع به برنامه زدن آیسی کردیم و بعد از نصب مجدد IC و گرفتن تست مشکل بر طرف گردید.
تعمیرات | تلویزیون | ایکس ویژن | XVISION | XK4060
مین برد | فلش | CPU | دانلود | بکلایت
امروز صبح بعد از تماس تلفنی یکی از مشتریان با دفتر تعمیرات ایکس ویژن شرق تهران ، مشتری محترم بابت خرابی یک تلویزیون LED ایکس ویژن مدل XK4060 به ما اطلاع دادند که دستگاه اصلا روشن نمی شود و چراغ استندبای روی وضعیت سبز مانده است و هر بار که تلویزیون را از برق جدا کنند و دوباره به برق بزنند ، بازم چراغ استندبای از اول روی رنگ سبز روشن است .
منزل مشتری میدان امام حسین بود ، از مشتری خواسته شد دستگاه را به دفتر شرق تهران منتقل نماید .
تصویر زیر از لیبل مشخصات و سریال گارانتی و مدت زمان باقیمانده گارانتی XK4060 گرفته شده است ( گارانتی این محصول تمام شده است )

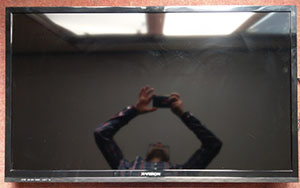

تصویر زیر از پنل XK4060 گرفته شده است که در صورت شکستگی پنل جهت استعلام قیمت باید به دفتر نمایندگی مرکزی تلفن بزنید.

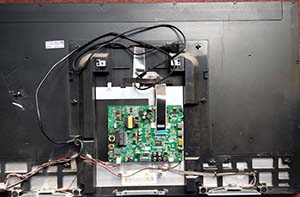

تصویر زیر بعد از بار کزدن قاب پلاستیکی پشت TV گرفته شده است .

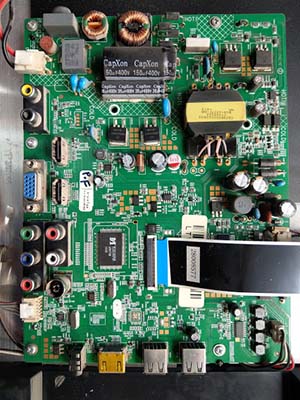

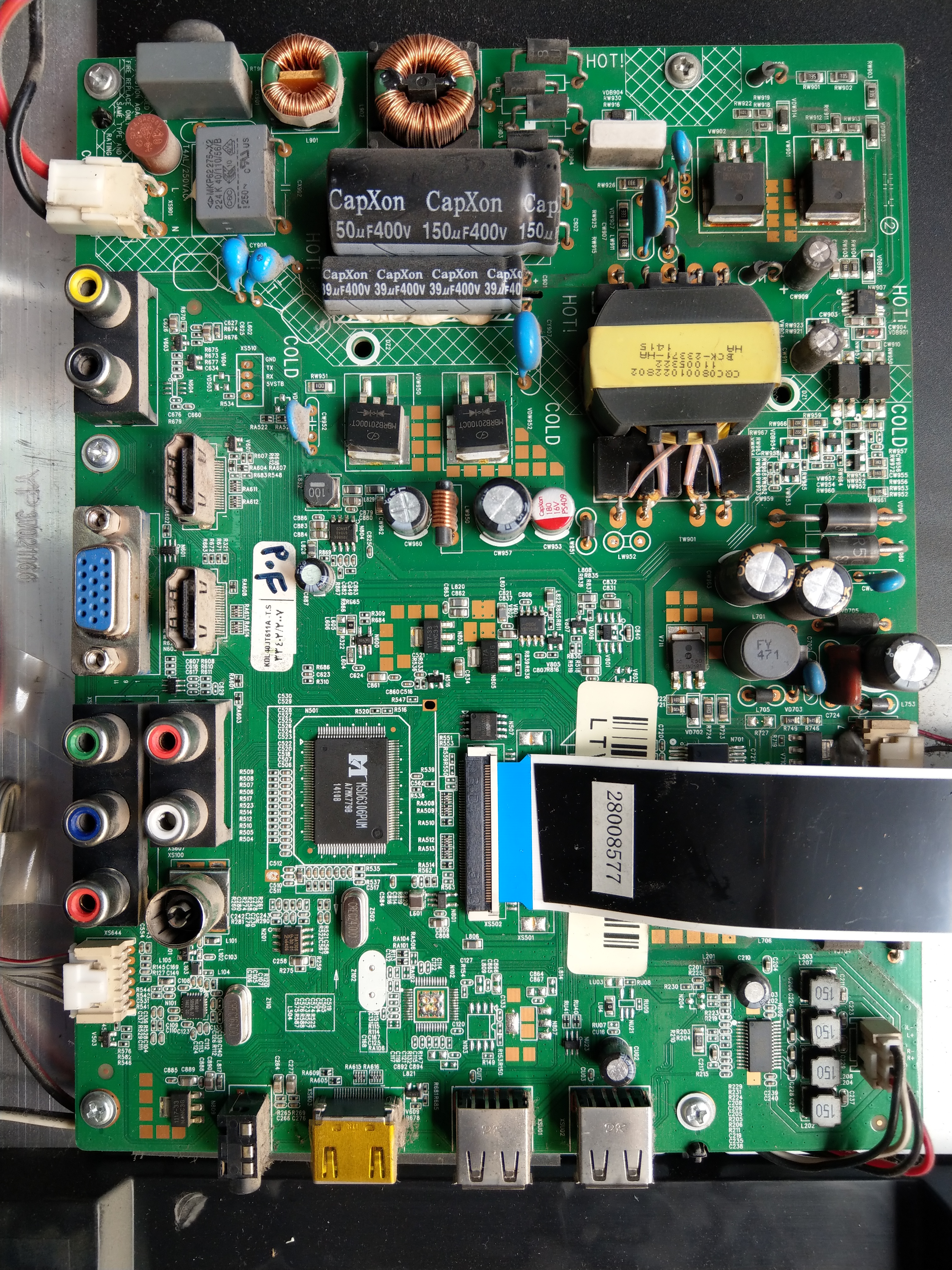

تصویر زیر از برد اصلی XK4060 گرفته شده ، دقت نمایید که LED مدل XK4060 از یک برد مشترک برای تغذیه و مین برد استفاده می کند . با کمی دقت در تصویر زیر مشخص است که یک خط سفیذ هاشور خورده برد تغذیه را به دو بخش تقسیم می کند ( بخش اولیه برد تغذیه و مین برد ).
جهت مشاهده عکس با کیفیت بالا روی تصویر کلیک نمایید

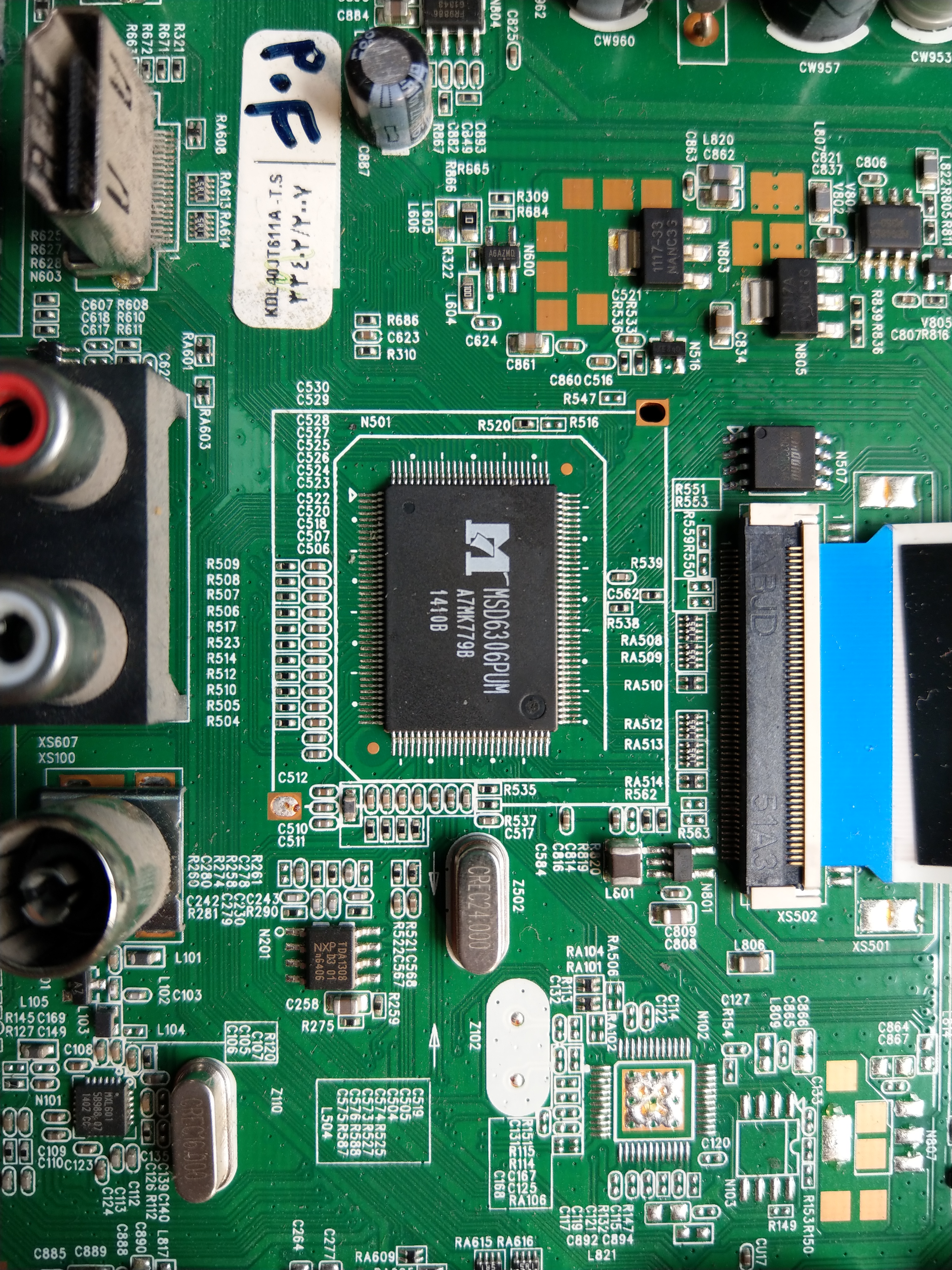

نصویر زیر CPU یا همان پردازنده اصلی XVISION XK4060 را نشان میدهد که با پردازنده اصلی CPU ایکس ویژن XK4850 یکسان است.
جهت مشاهده عکس با کیفیت بالا روی تصویر کلیک نمایید

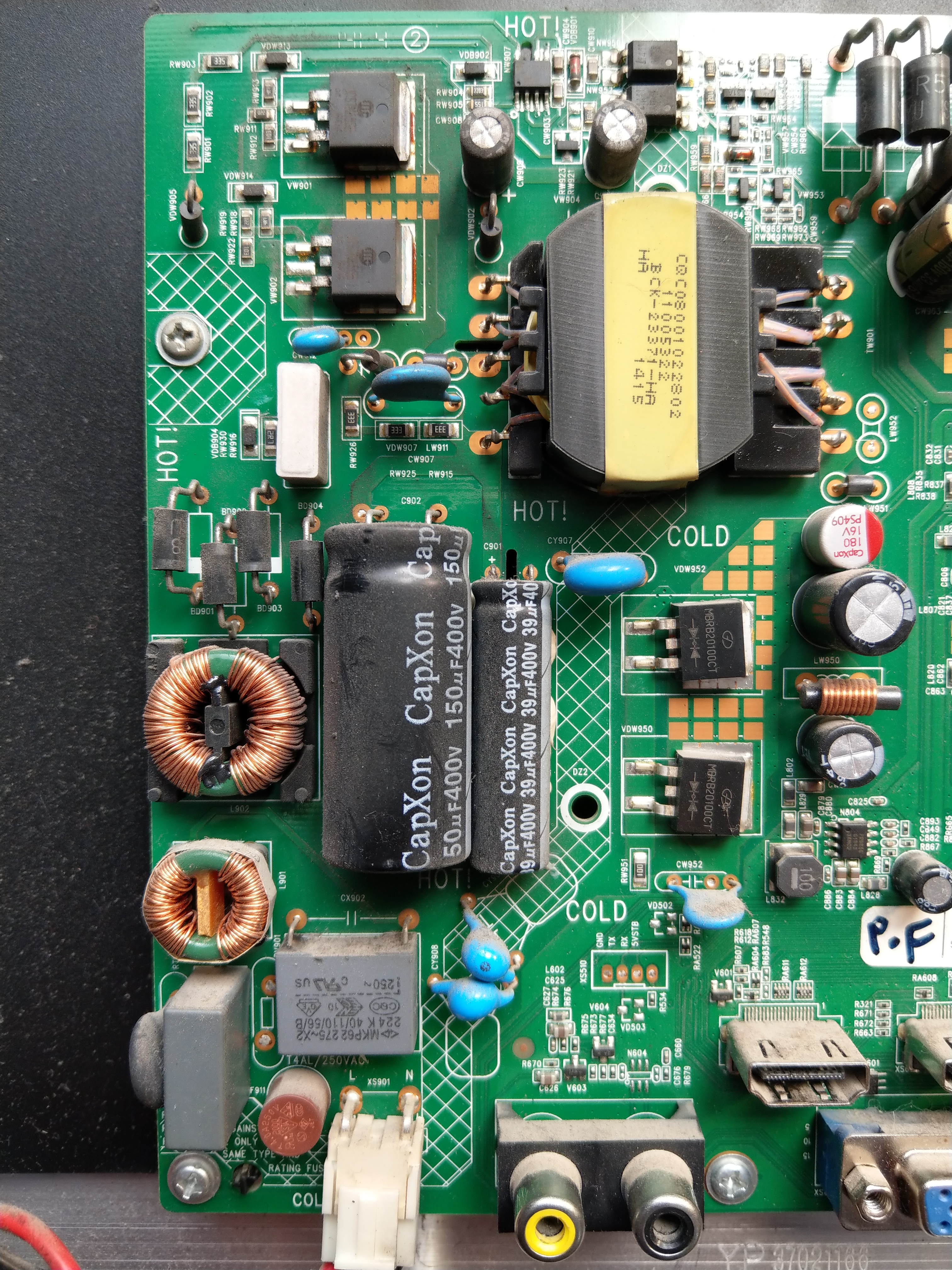

تصویر زیر بخش اولیه تغذیه HOT برد اصلی را نشان میدهد
جهت مشاهده عکس با کیفیت بالا روی تصویر کلیک نمایید

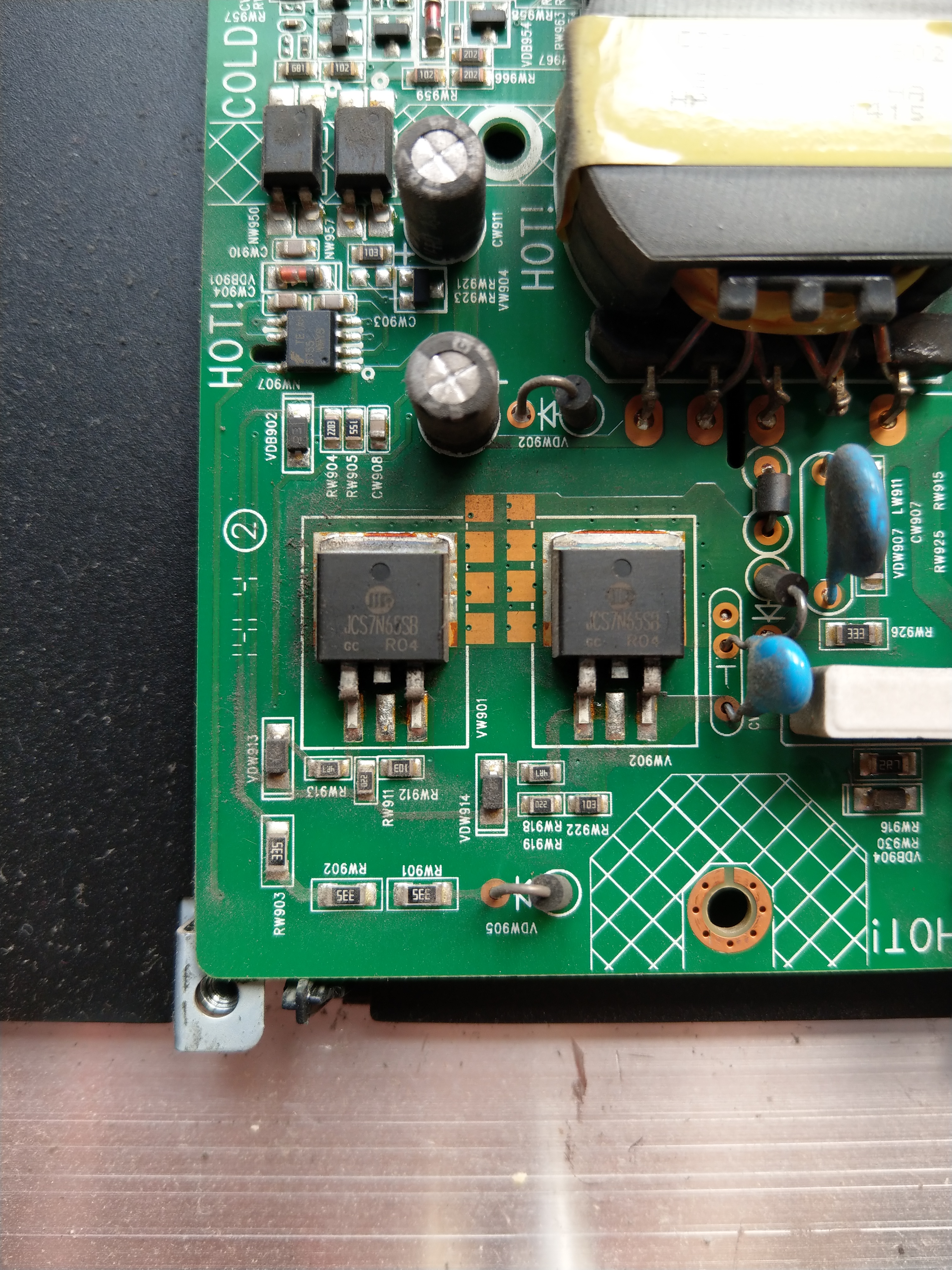

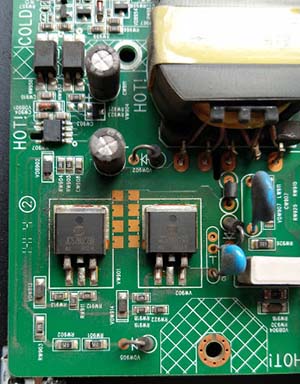

تصویر زیر از دو MOSFET تغذیه به شماره JCS7N65SB را نشان میدهد که در بخش اصلی ولتاژ است که در صورت سوختگی و خراب شدن پاور باید تست و برسی شود
جهت مشاهده عکس با کیفیت بالا روی تصویر کلیک نمایید
بعد از برسی بخش های مختلف ( تغذیه و مین برد ) تمامی قطعات سالم بود اما یک روش تست تخصصی برای برسی وضعیت سالم بودن CPU وجود دارد که به دلایل خاص از اعلام و آموزش آن معذور هستیم ، اما بعد از تست مشخص شد CPU برد اصلی سوخته است و نیاز به تعویض دارد . تعویض CPU را در این دستگاه میتواند با کمک هیتر انجام داد ،اگر تجربه تعویض CPU را ندارید هرگز این کار رو انجام ندهید چون شدت باد اشتباه و حرارت غلط میتواند باعث آسیب دیدن خود برد و پد ها و مسیرها شود . میتوانید تعویض آن را با دستگاه BJA یا همان ریبال انجام دهید. پردازنده XK4060 به شماره MSD6306 می باشد.

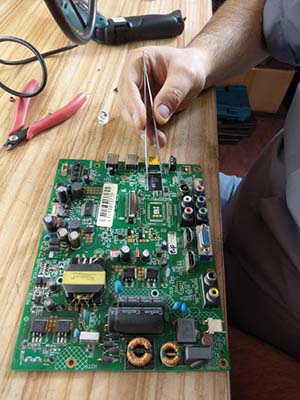

تصویر زیر از تکنسین در زمان تعویض CPU گرفته شده است
تعمیرات | ایکس ویژن | XS5020 | بکلایت | شرق | تهران
روز پنجشنبه ( 2 اردیبهشت 1400 ) دوستی از منطقه تهرانپارس ( شرق تهران ) با دفتر خدمات تماس تلفن گرفتند و اعلام کردند یک دستگاه تلویزیون LED ایکس ویزن به مدل XS5020 دارند که بعد از روشن شدن و نمایش لوگو XVISION صفحه تاریک می شود و صدای برنامه ها و شبکه ها می آید و با کنترل هم شبکه ها تعویض می شود ، اما تصویر دیده نمی شود.
با توجه به تجربه قبلی بخش مهندسی ، ایراد تلویزیون از بکلایت می باشد . راننده شرکت جهت انتقال تلویزیون به دفتر تعمیرات مرکزی به منطقه تهرانپارس مراجعه و دستگاه XS5020 به واحد تعمیرات منتقل شد.
در تصاویر بعدی بخش های مختلف و اصلی ایکس ویژن XS5020 مانند : برد تغذیه پاور - برد اصلی مین - بکلایت و ... را نشان داده می شود.

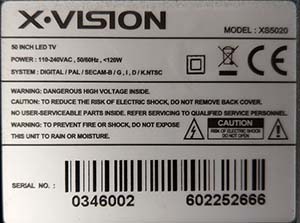

تصویر زیر از لیبل مشخصات LED ایکس ویژن XS5020 گرفته شده است و اطلاعاتی نظیر ولتاژ مناسب ورودی و میزان مصرف برق دستگاه را نشان میدهد.

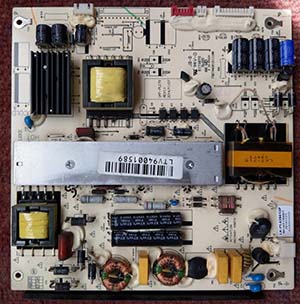

تصویر زیر برد تغذیه پاور POWER ایکس ویژن XS5020 را نمایش میدهد که از نوع سوئیچینگ است و ولتاژ ورودی شهری 220 ولت AC را به ولتاژ های DC با مقادیر پایین مانند 12 ولت و 5 ولت و ... تبدیل می کند.

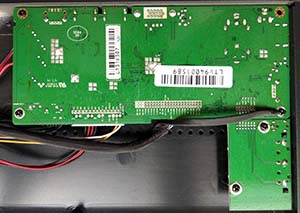

تصویر زیر از پشت مین برد XS5020 گرفته شده است ، متاسفانه به علت محدودیت زمان تعمیرات برای مشتری از باز کردن این برد از روس شاسی خودداری شده است . یکی از ایراداتی که روی این مدل روی برد اصلی زیاد دیده می شود مشکلات عدم بوت شدن صحیح BOOT که معروف به بالا نیامدن دستگاه است که اکثراً با تعویض آیسی ایپرام و برنامه زدن آیسی فلش مشکب بر طرف می شود.

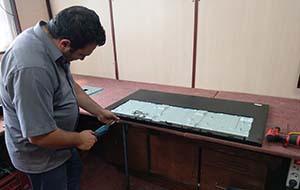

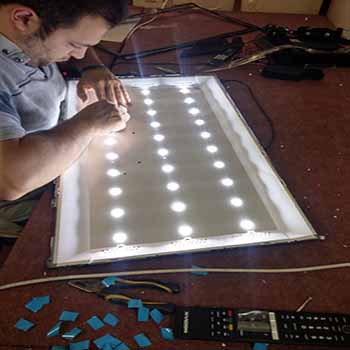

تصویر زیر مهندس پوریا عباس نژاد در حال باز کردن پنل برای تعویض بکلایت xs5020 می باشد.

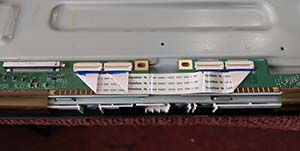

دقت نمایید در این مدل t-con روی خود برد آدرس طراحی شده است و کابل LVDS مستقیم از روی مین برد به روی خود آدرس برد آمده است .
تعویض بکلایت اورجینال با بکلایت معیوب شده قبلی در دفتر نمایندگی مادیران _ محصولات ایکس ویژن و tcl
دقت نمایید بعد از تعویض بکلایت با انجام یک اصلاحیه مداری از خراب شدن کوتاه مدت LED های بکلایت جلوگیری می شود. این اصلاحیه برای ولتاژ است .
تعمیرات | تلویزیون | ایکس ویژن | LE-29D30 | بکلایت | مین برد | آمپلی فایر | پاور
XVISION
امروز 11 اردیبهشت 1400 دوستی با تلفن دفتر ایکس ویژن در شرق تهران تماس گرفتند و اعلام کردند یک دستگاه مانیتور / تلویزیون 29 اینچ ایکس ویژن به مدل LE-29D30 دارند که صدای آن قطع شده است . با هماهنگی های انجام شده راننده شرکت جهت انتقال تلویزیون ایشان از تهرانپارس به دفتر تعمیرات مرکزی اقدام کردند ، دستگاه بعد از رسیدن به واحد تعمیرات ابتدا تست های لازم جهت اطمینان از خراب بودن تلویزیون گرفته شد ( مواردی پیش می آید که مشتری بدلیل اطلاعات کمی که دارد با تغییراتی در منو یا مشکلاتی از دستگاه های جانبی مانند DVD یا رسیور ماهواره یا خراب شدن کابل های AV ) بدون هیچ ایرادی دستگاه را به نمایندگی های رسمی مادیران در سراسر کشور میدهند . برای همین همیشه اولین کاری که در نمایندگی انجام می دهند ، تست و برسی واقعی بودن ایراد و مشخص کردن بخش اصلی خراب است . در مورد خرابی صدا همیشه چندین مورد وجود دارد :
* مشکل از اسپیکر های یا همان باند و بلندگو باشد ( میتوانید برای تست از باطری و سیم استفاده نمایید )
* مشکل از مین برد و بخش آمپلی فایر باشد ( در صورت سوختن آیسی آمپلی فایر صدا کاملا قطع می شود )
* مشکل از مین برد و بخش آیسی پروگرامر باشد ( گاهی مشکل میتواند با پروگرام و برنامه بر طرف شود )

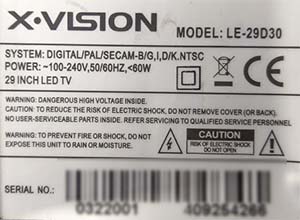

تصویر اول از لیبل مشخصات دستگاه LE-29D30 گرفته شده است و اطلاعاتی از سریال گارانتی ، زمان باقیمانده ضمانت ، برق مصرفی که در این 60 وات است و ... را به ما میدهد

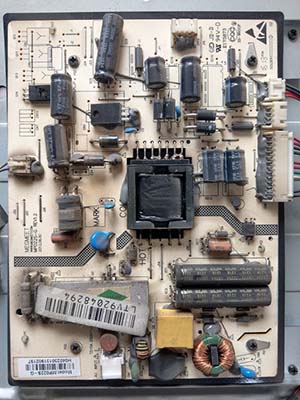

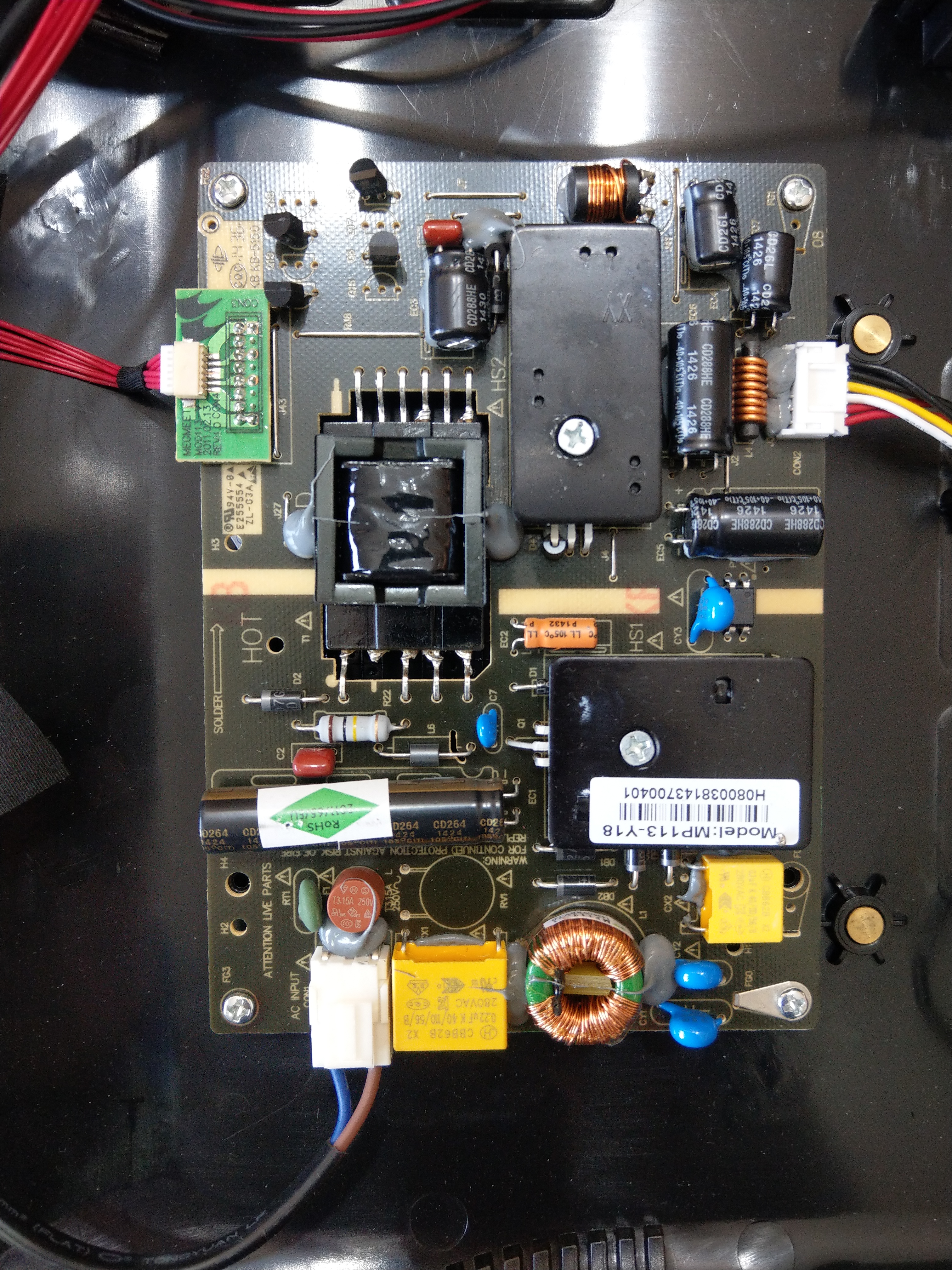

تصویر دوم از برد تغذیه LE-29D30 پاور گرفته شده است ، جهت نمایش عکس در سایز و کیفیت بالاتر روی عکس کلیک نمایید.

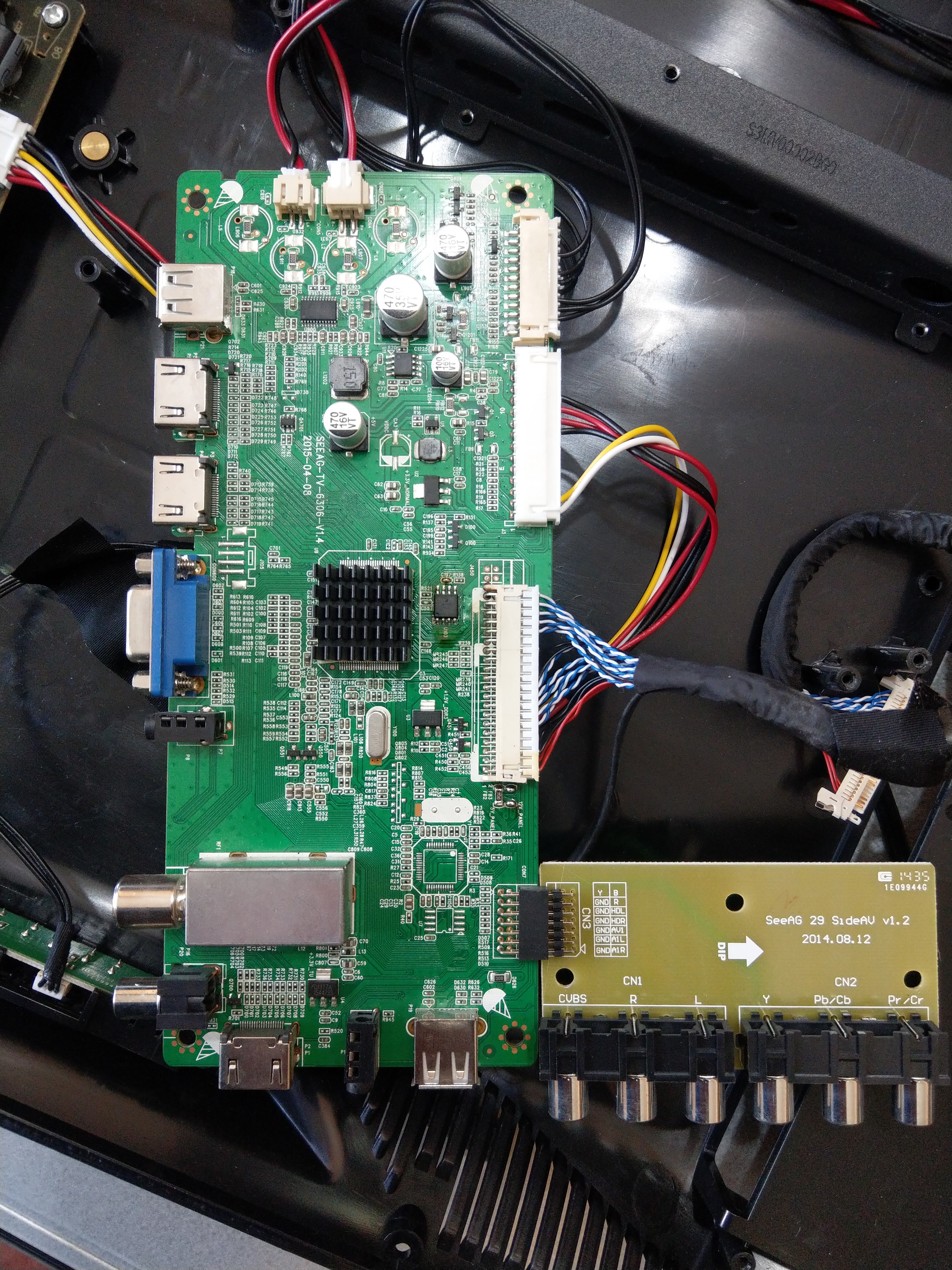

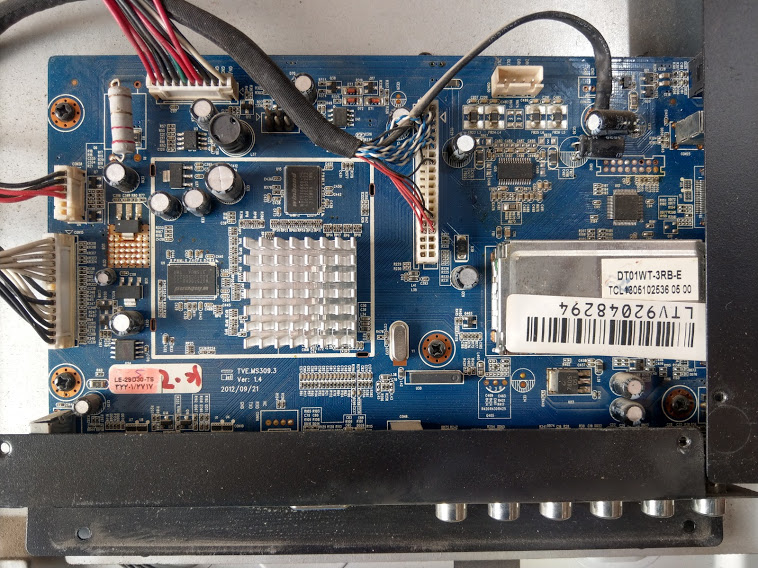

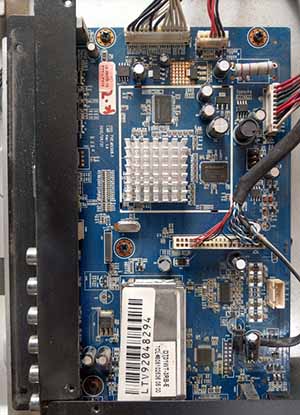

تصویر سوم برد اصلی مین برد LE-29D30 را نشان میدهد . با کلیک روی تصویر آن را با کیفیت بهتر مشاهده نمایید.

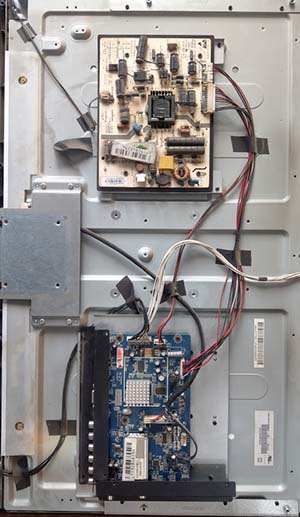

تصویر چهارم وضعیت اتصالات و قطعات اصلی و سیم کشی های پشت تلویزیون ایکس ویژن LE-29D30 را نشان می دهد.
در مورد تعمیر این دستگاه با تعویض آیسی آمپلی فایر IC AMP مشکل حل گردید. و دوباره دستگاه تحویل مشتری درب منزل ایشان در تهرانپارس شد.
تعمیرات | تلویزیون | ایکس ویژن | بکلایت
32xs420 | 32xs422 | 32xs450 | 40xs522
43xs410 | 43xs412 | 50xs525

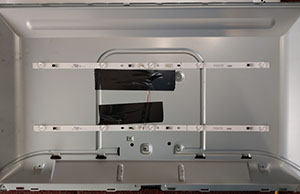

یکی از ایراداتی که در سری مدلهای XS نسبت به سایر خرابی ها بیشتر دیده می شود ، خراب شدن و سوختن بکلایت است ، این ایراد با دو روش تعمیر و تعویض بکلایت قابل حل کردن است که انتخاب بین تعمیر و تعویض با توجه به شدت خرابی بکلایت مشخص می شود . در یک مورد نمونه دستگاه تلویزیون 32XS450 به دفتر منتقل گردید و با برسی اولیه مشخص شد هیچ نوری در صفحه نمایش نمی باشد و بعد از باز کردن و برسی ولتاژ های دستگاه از خرابی بخش بکلایت مطمئن شدیم . در تصویر زیر دو نمونه از لامپ های LED بکلایت در سری XS را جهت درک بعتر این صحبت قرار دادم لطفا برای دیدن عکس با کیفیت و سایز بزرگتر روی آنها کلیک نمایید :
|
|

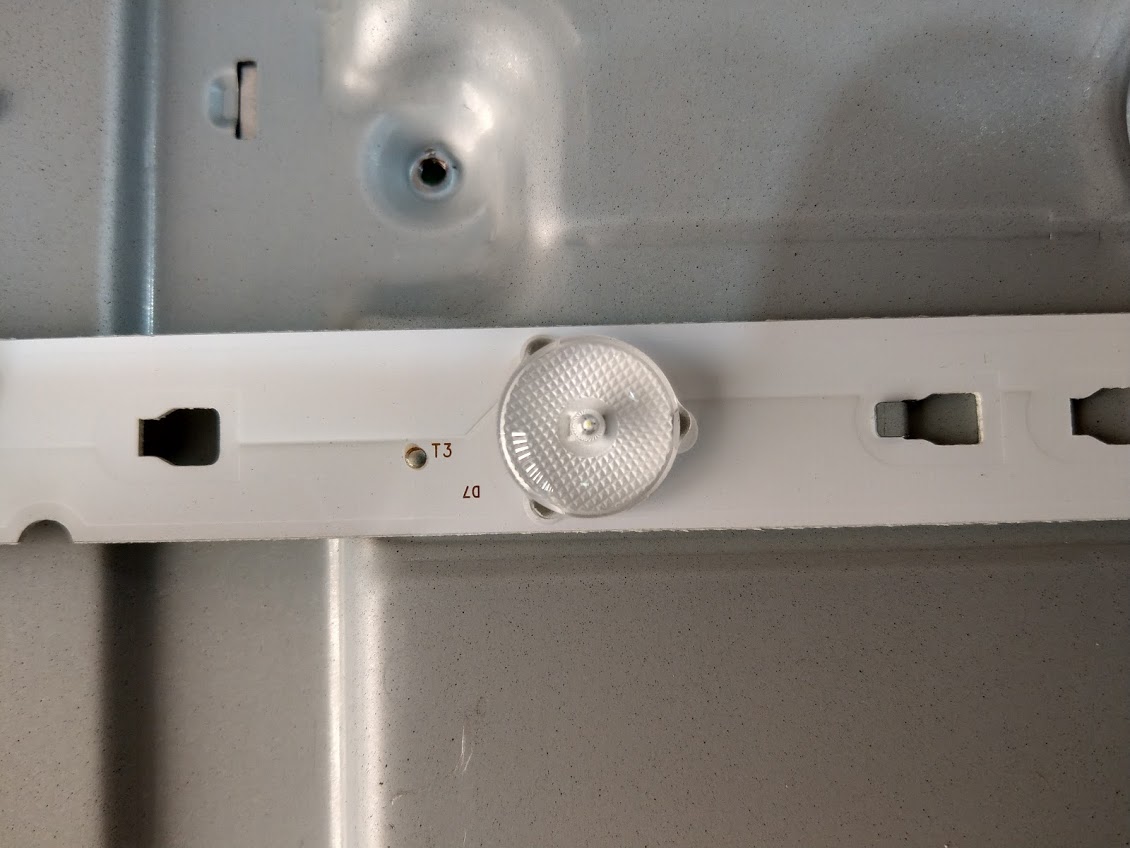

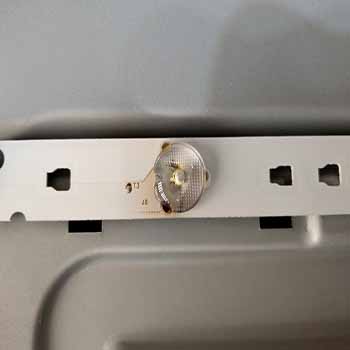

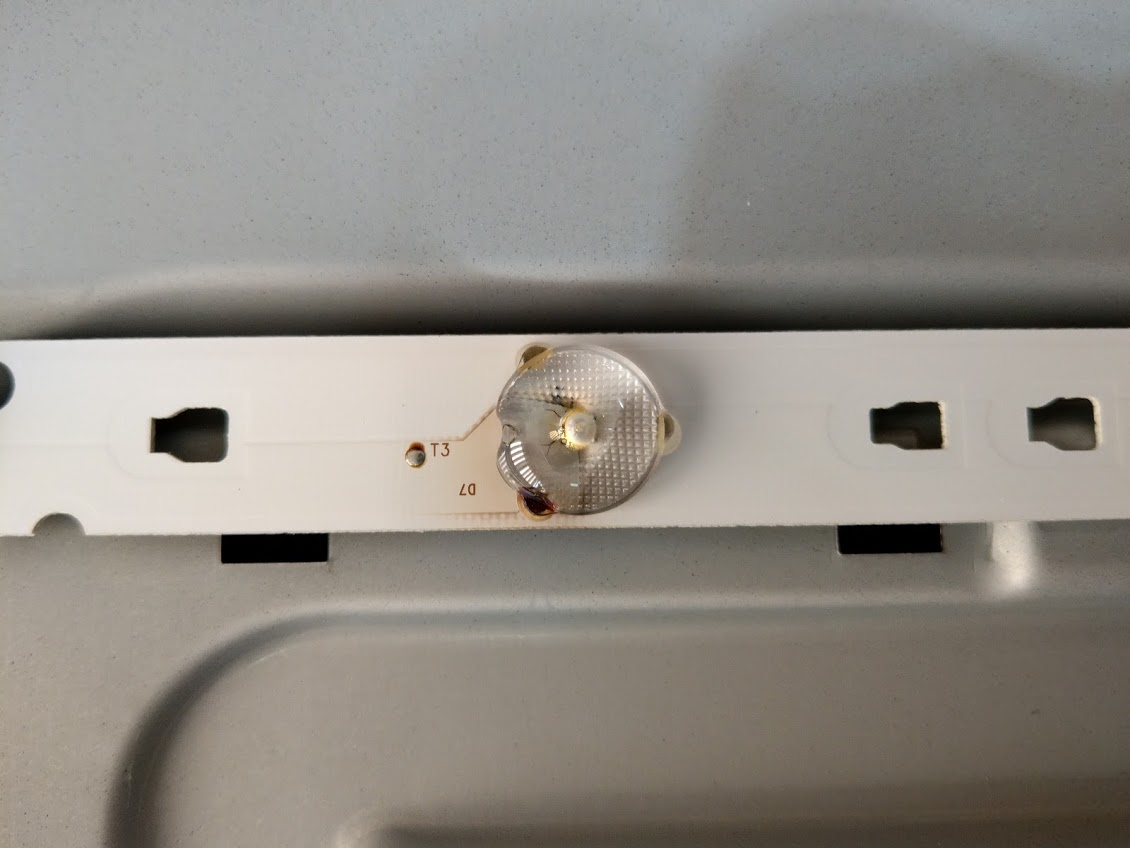

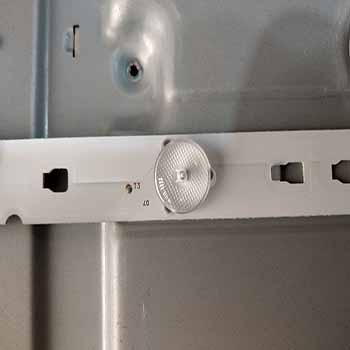

| نمونه یک LED سالم | نمونه یک LED سوخته |
در مورد پروسه تعمیر و تعویض بکلایت این مدل مطلب کاملی در پشت مخصوص تعمیرات تلویزیون های LED برند XVISION به سری مدل های XS که لیست آنها در ابتدای همین پاراگراف آمده است مراجعه نمایید :
 |

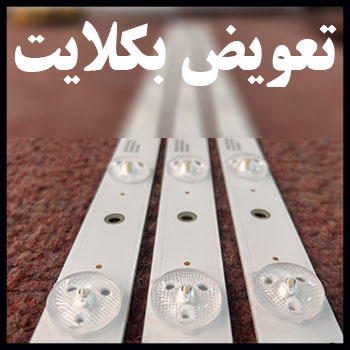

خرید - فروش - تعمیر - تعویض - بکلایتهر چیزی که شما باید در مورد تعویض بکلایت تلویزیون های سری XS شرکت مادیران ، ایکس ویژن بدانید را در مطلب مخصوص مطالعه نمایید :
|
تعمیرات | تلویزیون | ایکس ویژن | LF-40IMH8 | شرق تهران
تاریخ : 30 خرداد 1400

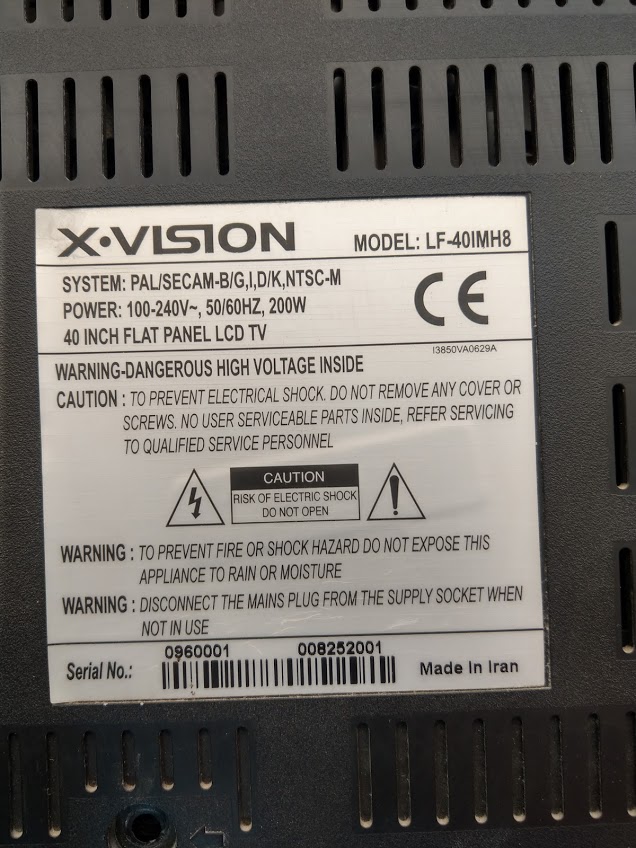

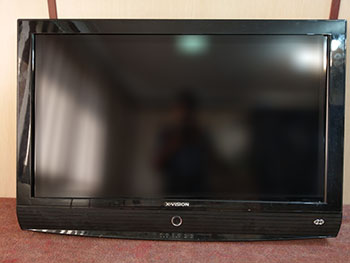

با تماس تلفنی عزیزی با دفتر از بابت خرابی یک دستگاه تلویزیون LCD برند XVISION به مدل LF-40IMH8 با ایراد تصویر نداشتن ، به منظور برسی بیشتر راننده و تکنسین شرکت به محل مشتری اعزام شدند و در برسی اولیه مشخص شد که بکلایت تلویزیون LF-40IMH8 ایراد دارد ، چون که تلویزیون روشن می شود ( چراغ استندبای آبی رنگ وسط تلویزیون بعد از چشمک زدند به حالت روشن می ماند ) و صدای برنامه ها نیز شنیده می شود ، آنتن را جدا کردیمن و با کمک نور چراغ قوه گوشی روی صفحه نمایش از فاصله یک الی دو سانتی متری نور را تابانده و دیدیم برفک قابل مشاهده است . این ایراد در تلویزیون های LCD میتواند از سه بخش باشد :
1- خرابی برد اینورتر ( رایج ترین مورد خرابی که با سوختن اینورتر لامپ ها خاموش می شوند )
2- خرابی لامپ های مهتابی فلورسنت CCFL ( خود لامپ ها بدلیل پایان عمر ، خراب و سوخته باشند )
3- خرابی برد پاور ( ولتاژ مورد نیاز برای اینورتر و روشن شدن لامپ ها را تامین نمی کند )

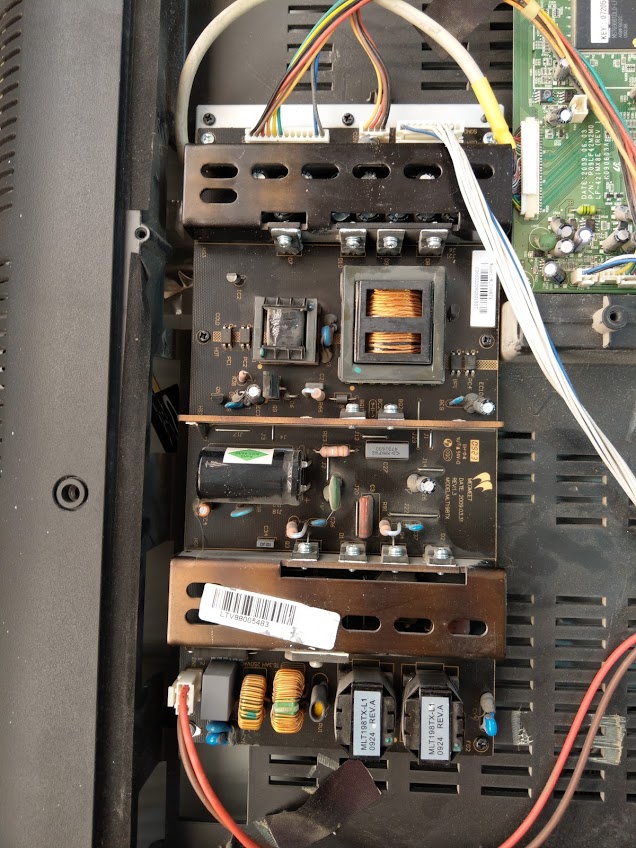

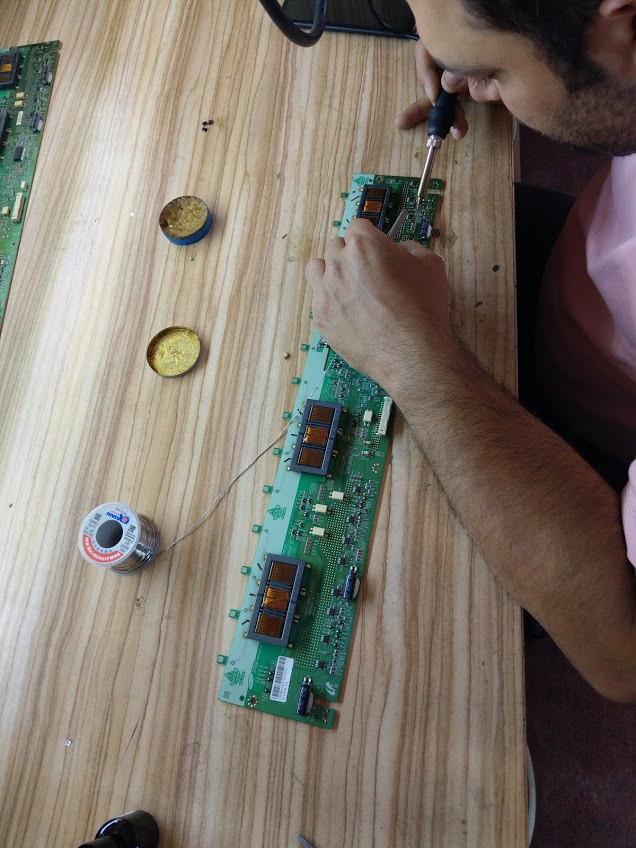

بعد از انتقال تلویزیون از تهرانپارس به دفتر تعمیرات ایکس ویژن ، مهندس نسبت به تعمیر اینورتر اقدام نمودند ، تصاویر در جدول زیر مراحل و پروسه این تعمیر را بهتر نشان میدهد ، جهت مشاده تصاویر با کیفیت بالاتر روی آنها کلیک نمایید.

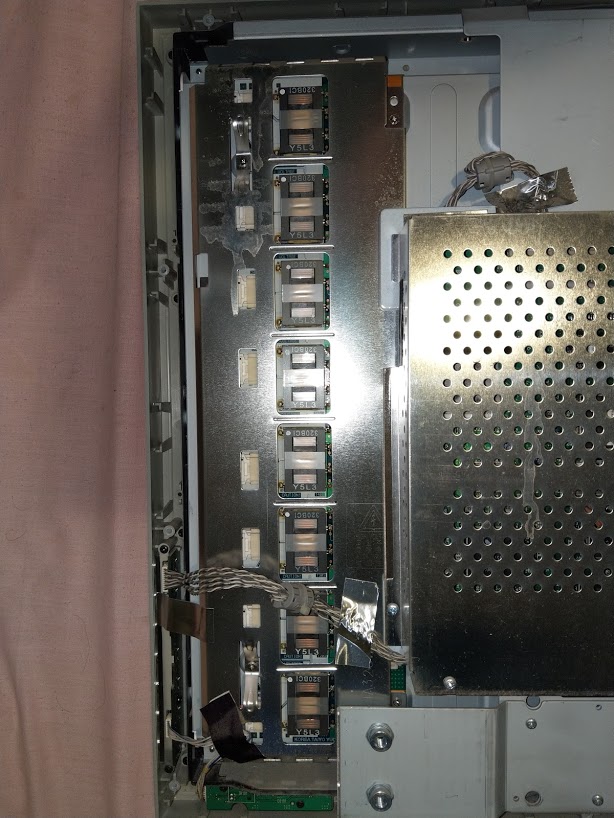

تلویزیون باید ابتدا کامل باز شود ( بپتمامی برد ها باز شود و قاب دوم نیز برداشته شود ، در این مدل یک درب برای دسترسی به برد تغذیه طراحی شده است ، برای رسیدن به اینورتر باید شاسی را باز کرد و در آخرین مرحله اینورتر را از روی صفحه نمایش باز کرد تا بتوانیم به آیسی ها و سلف ها و چک ها دسترسی داشته باشیم تا برای تعویض اقدام نمایید . دقت نمایید باید آیسی های اورجینال و اصل ژاپن استفاده کنید وگرنه احتمال خرابی مجدد و سریع زیاد است و استفاده از آیسی های چینی اصلا تایید نمی شود . در خرابی آیسی های اینورتر حرارت و گرما تاثیر مستقیم دارد و بهتر است هر چند ساعت یکبار تلویزیون خاموش شود و دقایقی به آن استراحت داده شود.
تعمیرات | ایکس ویژن | شرق تهران
LN-32IMA2 | XVISION | LCD | پاور | مین برد
تاریخ : 8 تیر 1400

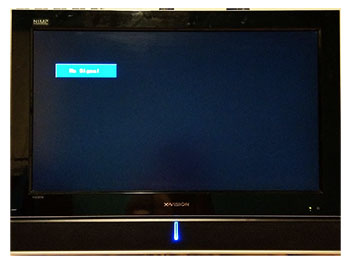

امروز با تماس تلفنی از یکی از شعب بانک رفاه از بابت خراب شدن یک دستگاه تلویزیون LCD برند XVISION به مدل LN-32IMA2 که جزو اولین سری از تلویزیون های وارداتی مادیران بود و لیبل پشت آن نوشته بود ساخت کره ، این مدل دارای ورودی رم البته رم خیلی قدیمی بود ( یک عدد رم RAM بصورت هدیه همراه تلویزیون داده می شد ) و قابلیت ذخیره RECORD برنامه های ورودی را روی آن رم داشت . ویژگی تصویر روی تصویر در این تلویزیون از روی دو ورودی ممکن بود. در مجموع میتوان گفت محصول عالی است و بعد از 15 سال کارکردن و روشن بودن روزی 8 ساعت بلاخره خراب شد.
با هماهنگی لازم تلویزیون LN-32IMA2 را به دفتر آوردیم تا نسبت به تعمیر آن اقدام گردد . ایراد دستگاه این بود که روشن نمی شود ، یعنی چراغ استندبای بصورت چشمک زن نارنجی بیش از تعداد استاندارد ( 5 الی 6 ) بار چشمک میزند و باز روشن نمی شود . با برسی های انجام شده توسط بخش تعمیرات و مهندسی مشخص شد برد تغذیه پاور در بخش ثانویه دچار مشکل است و ولتاژ های لازم در خروجی برد تغذیه به مین برد تامین نمی گردد.

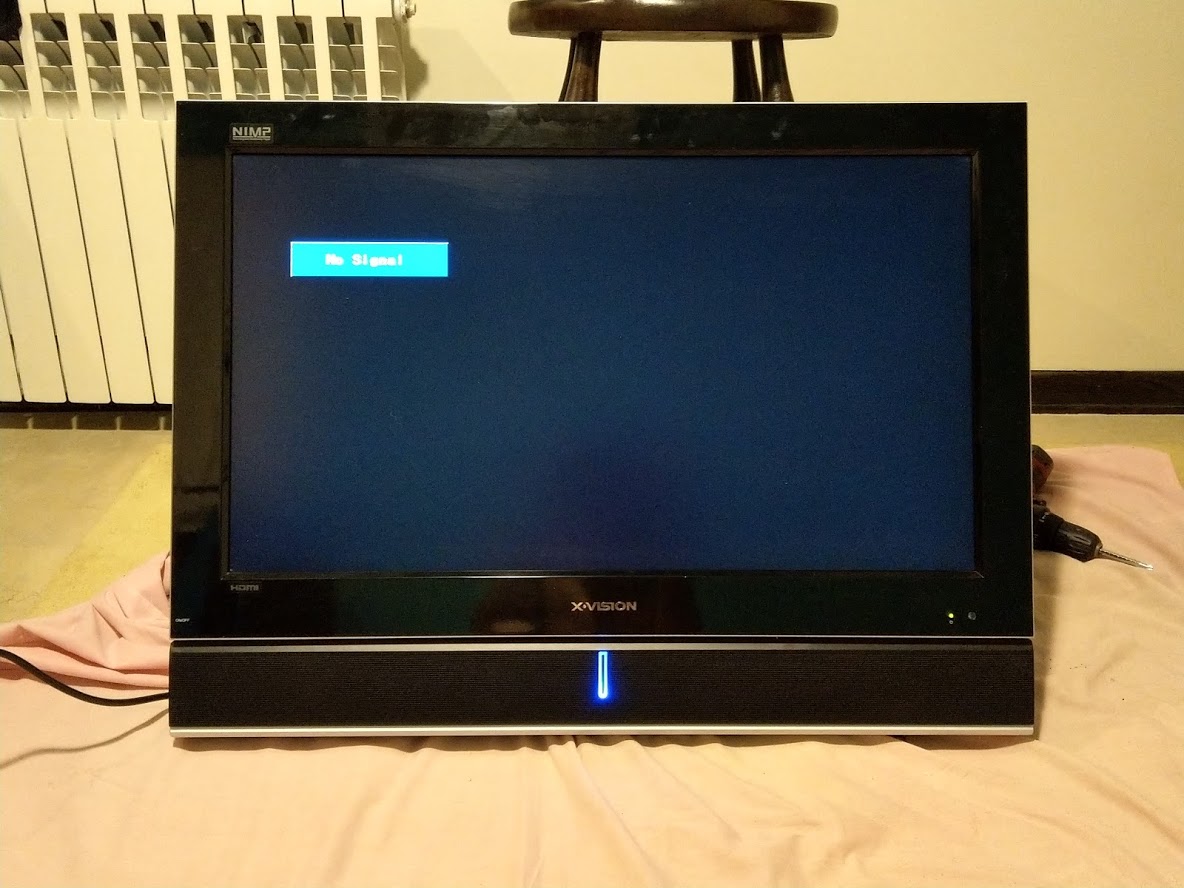

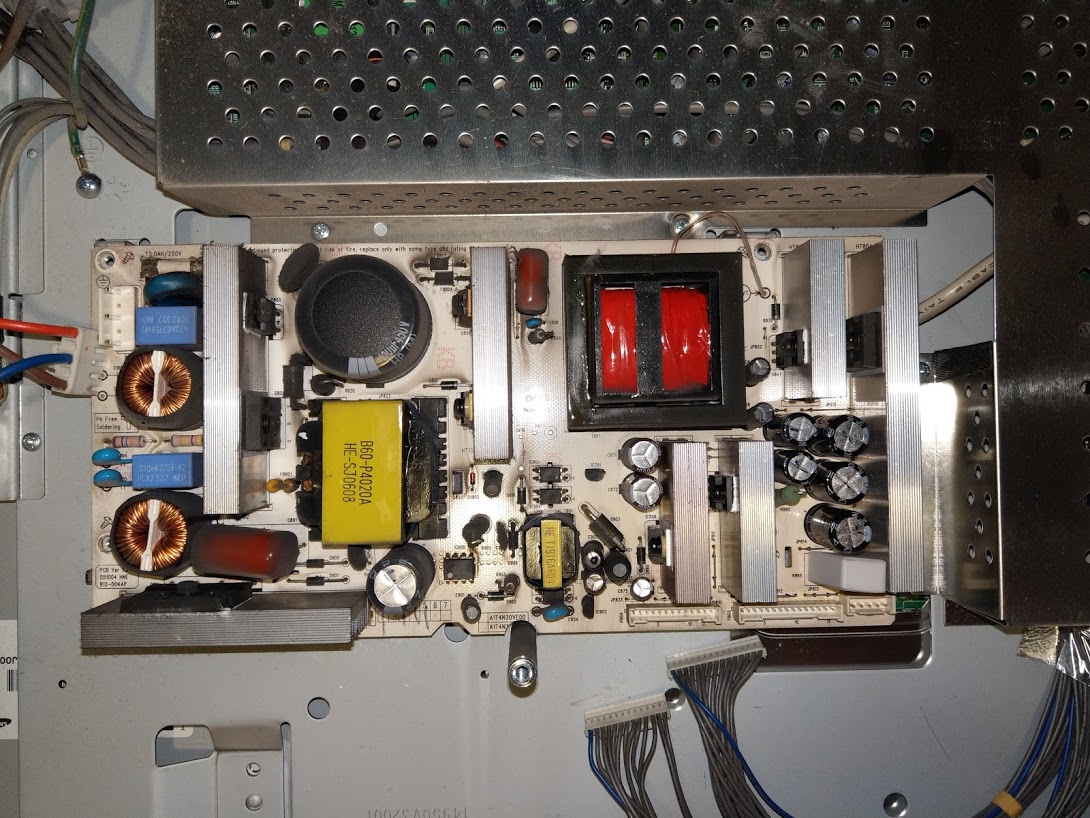

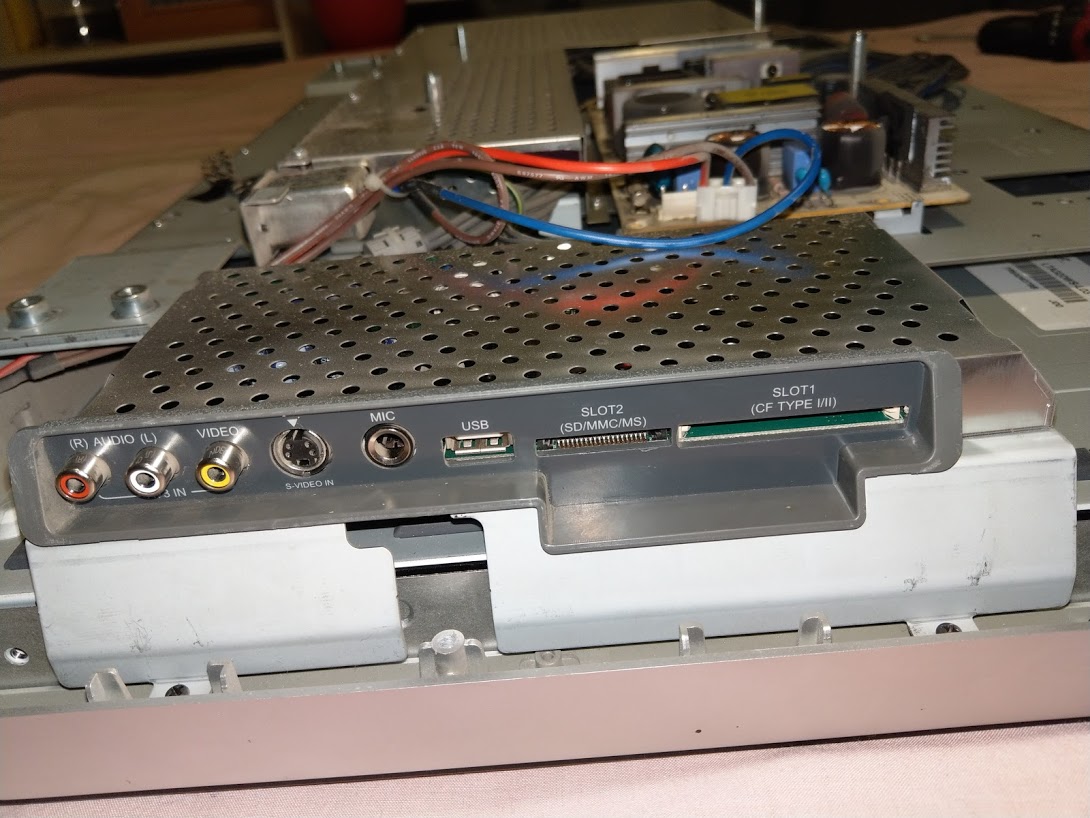

در جدول زیر میتوانید تصاویری از بخش های داخلی LN-32IMA2 مشاهده نمایید . جالب است بدانید در طراحی LN-32IMA2 از یک چراغ آبی رنگ برای زیبایی در روی اسپیکر های جلو استفاده شده است که از طریق منو قابل فعال و غیر فعال کردن است . میشه گفت در زمان خودش همچنی قابلیتی محدود بوده است. تفاوت اساسی که مدل LN-32IMA2 با سری های بعدی دارد روی موضوع اینورتر است که نسبت به مدلهای آینده بسیار بزرگتر و پر مصرف تر است.
 |
جهت مشاهده تصاویر لطفاً فیلترشکن خود را خاموش کنید |
این مطلب در 14 اسفند 1402 بروزرسانی شد |
