محصول : تلویزیون

نوع پنل : LED

نوع بک لایت : LED EDGE

تولید کننده : صنایع ماشین های اداری ایران

گارانتی : مادیران ( دو ساله )

شامل مدلهای زیر :

تعمیر تلویزیون LED ایکس ویژن 24XS430 - مین و پاور مشترک است ( 24 اینچ )

تعمیر LED ایکس ویژن 24XS432 تعمیرات مین برد و فلش ( خرابی پاور نداشته و بیشتر مین )

تعمیر LED ایکس ویژن 24XS450 - تعمیر مین برد اصلی ( آخرین سری تلویزیون 24 مادیران )

تعمیر LED ایکس ویژن 29XS440 - تلویزیون 29 اینچ مادیران با گیرنده دیجیتال

تعمیر LED ایکس ویژن 32XS420 تعمیرات بکلایت از نوع EDGE لبه بالایی و تولید کوتاه مدت

تعمیر تلویزیون LED ایکس ویژن 32XS422 تعمیرات بک لایت از نوع EDGE با ضمانت و گارانتی

تعمیر TV LED ایکس ویژن XVISION 32XS450 تعمیرات برد پاور و مین برد

تعمیر LED ایکس ویژن 40XS522 XVISION رفع مشکل هنگ

تعمیر LED ایکس ویژن 43XS410 XVISION

تعمیر LED ایکس ویژن XVISION 43XS412

تعمیر LED ایکس ویژن XVISION 50XS520S آپدیت اندروید ، فلش ، ریست ، رفع مشکل هنگ

تعمیر LED ایکس ویژن XVISION 50XS525 تعویض رم اصلی

تعمیر LED ایکس ویژن XVISION XS2240 پروگرام مین XVISION - پنل - پاور

تعمیر LED ایکس ویژن XS2450 تعویض ال ایدی - پنل - فلت - پاور

تعمیر LED ایکس ویژن XVISION XS2940 تعویض پنل ال ای دی

تعمیر LED ایکس ویژن XVISION XS4020

تعمیر LED ایکس ویژن XS4020S آپدیت ، بروزرسانی ، نسخه جدید اندروید

تعمیر LED ایکس ویژن XS5020 XVISION

تعمیر LED ایکس ویژن XS5020S تعویض بکلایت ، اپدیت برنامه ، پروگرام XVISION

نمایندگی | تعمیرات | تلویزیون | ایکس ویژن | 32XS450

مین برد | بکلایت | پنل | تیکان | قیمت | خرید | فروش

تاریخ : 29 خرداد 1400

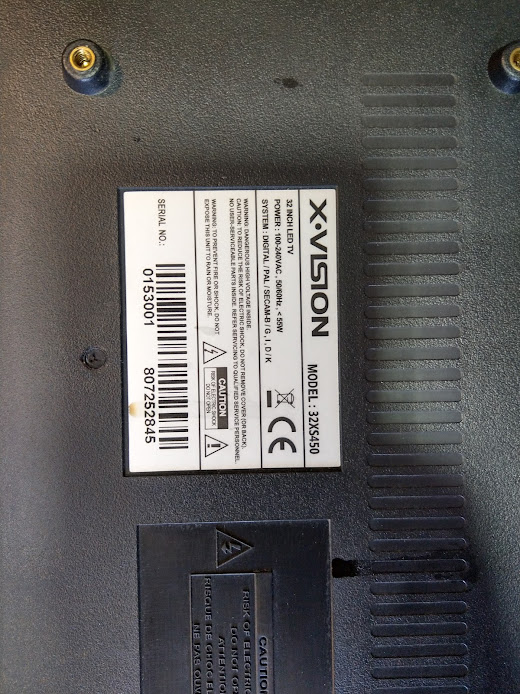

با تماس تلفنی یکی از مشتریان خوب مادیران ، از مطنقه اسلامشهر با نمایندگی خدمات پس از فروش ایکس ویژن ، از بابت اعلام خراب شدن یک دستگاه تلویزیون LED XVISION به مدل 32XS450 با این شرح که تلویزیون روشن می شود اما تصویر ندارد و صدا نیز شنیده می شود . بعد از انتقال تلویزین از اسلامشهر به نمایندگی ، جهت برسی بیشتر دستگاه باز می شود و کلیه قطعات مورد به مورد تست و برسی می شود . در این مورد با خرابی بکلایت روبرو شدیم و جالب است که یکی از LED های سیستم بکلایت بدلیل افزایش حرارت و اتمام عمر مفید آن کاملا سوخته بود و باعث قطعه شدن مدار ( مسیر بسته ) شده بود چون هر سه شاخه بکلایت 32XS450 بصورت سری به منبلع تغذیه ( LED DRIVER ) مصتل هستند و با خرابی و قطع حتی یک مورد LED کلا بکلایت خاموش می شود. جهت تعویض بکلایت سفارش خرید آن را از کارحانه مادیران دادیم و بعد از یک روز قطعه به دست نمایندگی رسید . تعویض بکلایت با احتیاط ( احتمال شکستگی پنل زیاد است ) انجام شد و به مدت 4 ساعت نیز زیر تست قرار گرفت . تعمیرات انجام شده روی تلویزیون توسط نمایندگی 12 ماه ضمانت خدمات و ی6 ماه ضمانت قطعات دارد.

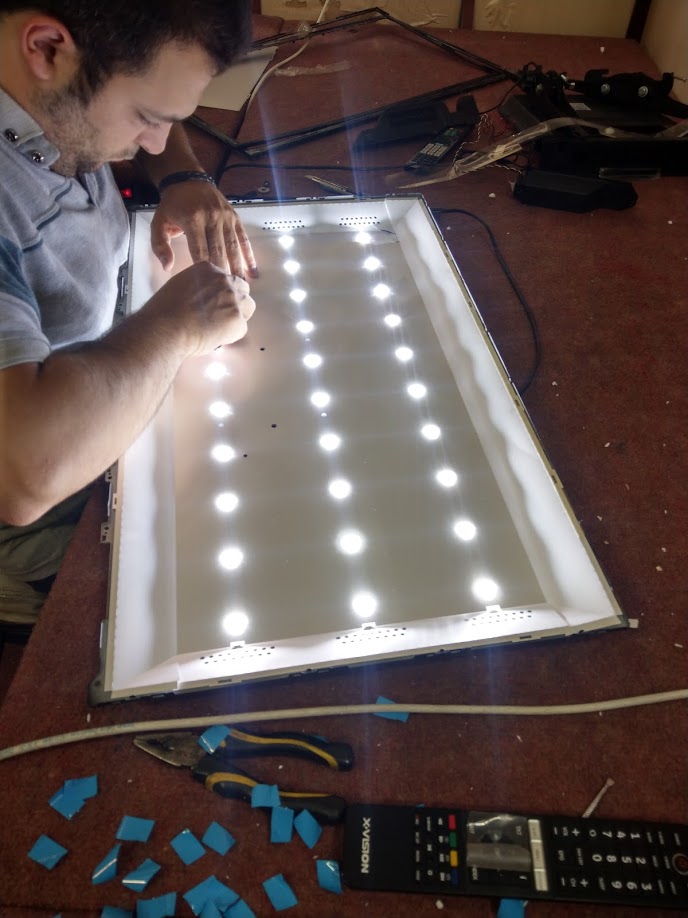

در جدول زیر پروسه تعویض بکلایت 32XS450 را مشاهده نمایید.

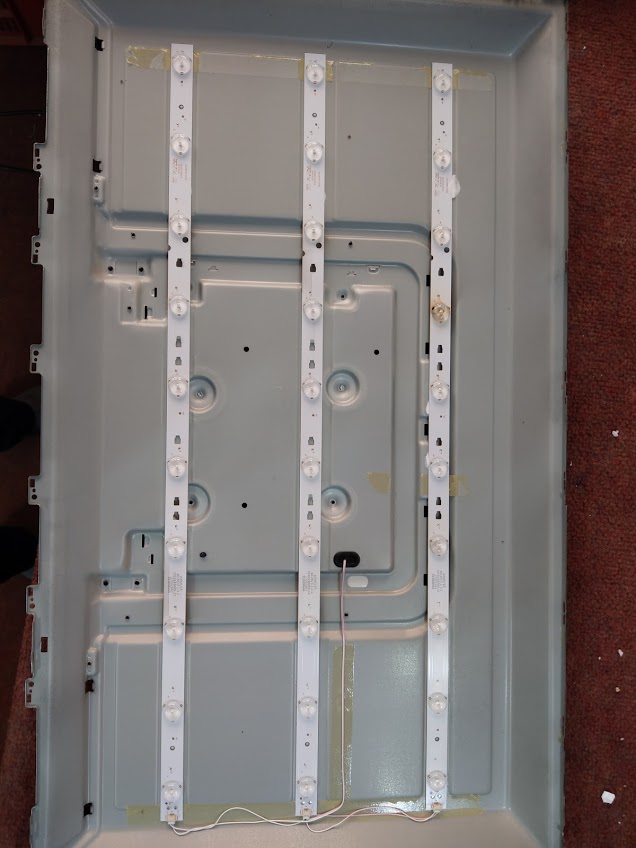

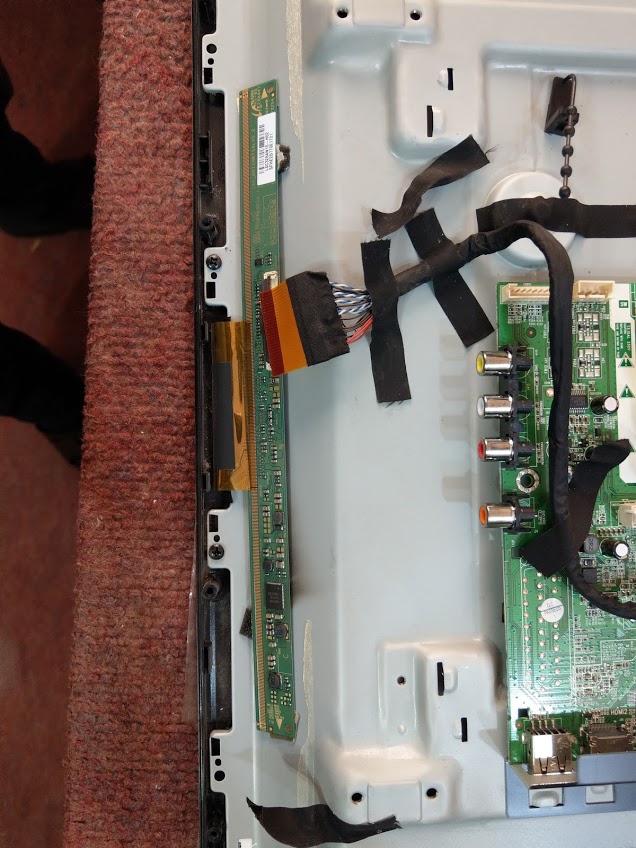

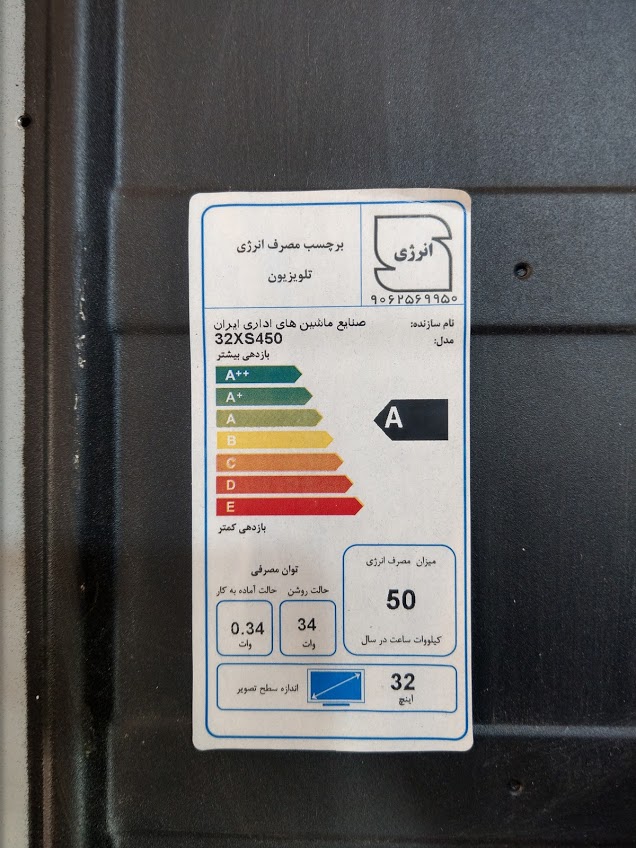

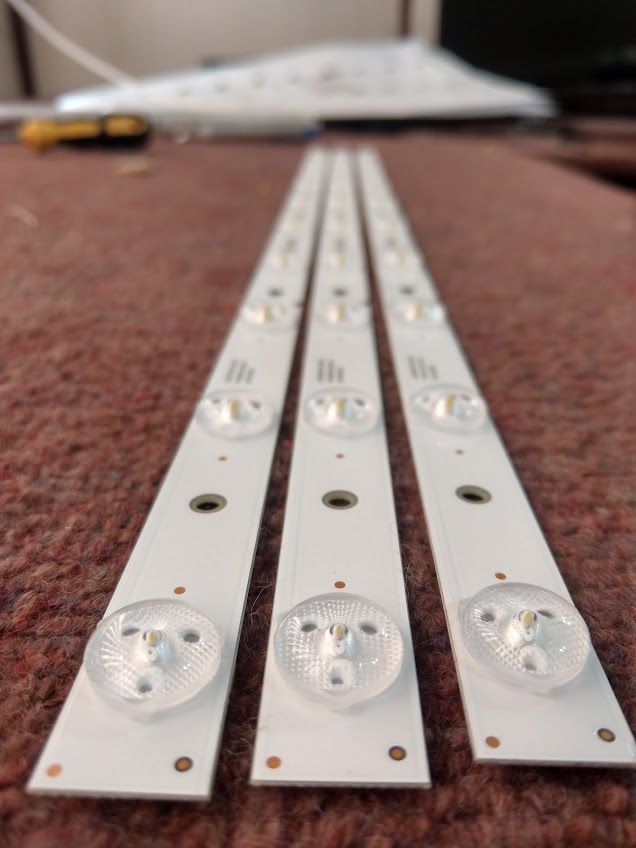

تلویزیون 32XS450 دارای سه شاخه بکلایت که در هر شاخه 10 عدد LED همراه با منشور نصب شده است و با یک سیم کشی به بخش راهانداز بکلایت LED DRIVER متصل است. میزان مصرف انرژی 32XS450 در درجه بندی A قرار دارد ، در 32XS450 از یک فیبر برای مونتاژ تمامی قطعات برد تغذیه POWER BOARD و برد اصلی مین MAIN BOARD و اینورتر LED DRIVER و برد تیکان T-CON استفاده شده است ، این امر باعث باریک تر شدن و سبک بودن دستگاه و ظرافت بیشتر در طراحی می شود .

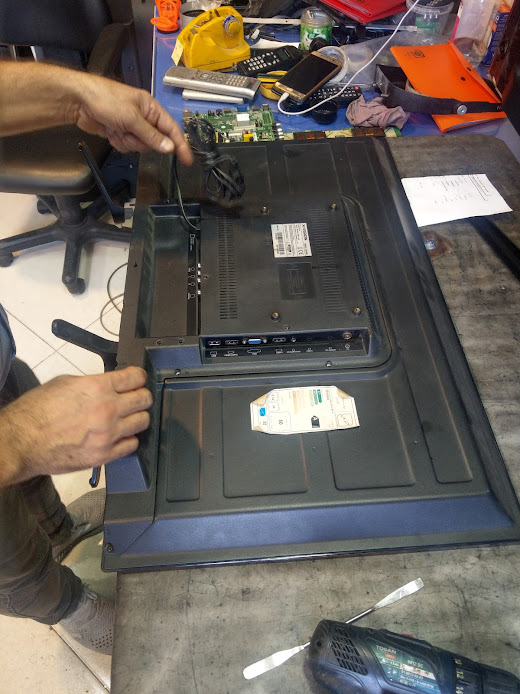

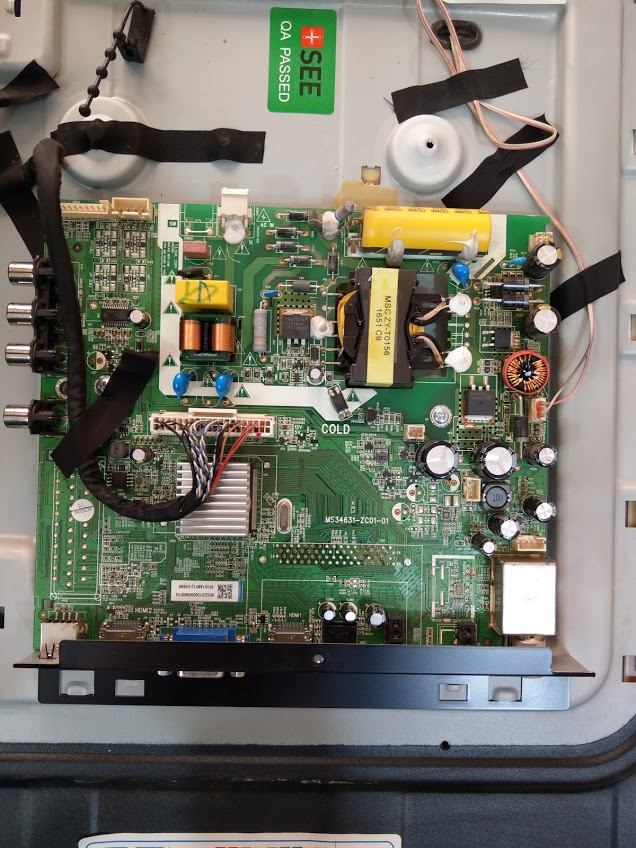

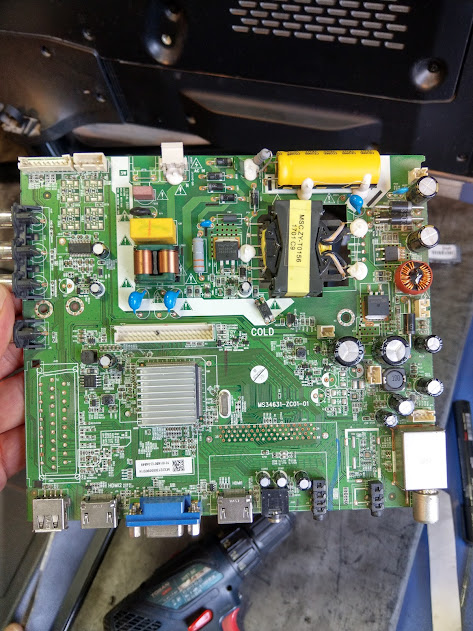

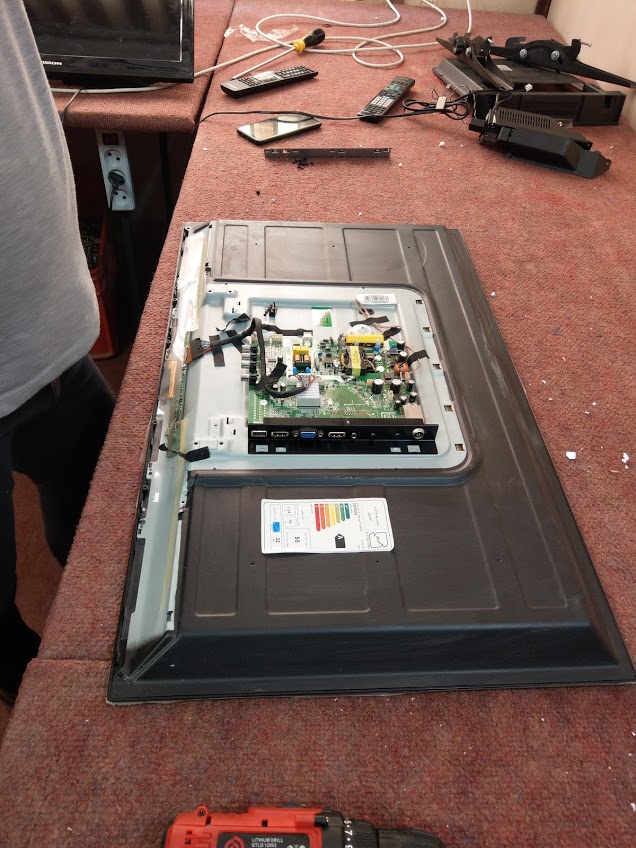

در همین مدل 32XS450 مراجعی داشتیم از غرب تهران ( تهرانسر ) بابت این مشکل که تلویزیون روشن نمی شود . و چراغ استندبای کاملا خاموش است ، بعد از انتقال تلویزیون به دفتر تعمیرات و باز کردن قاب پشت دستگاه ، مشخص شد چندین المان روی برد اصلی سوخته است و باعث داغی افتادن روی فیبر مدار چاپی شده است . با تعویض المان های سوخته و استفاده از المان های اورجینال و اصلی تعمیرات مین برد 32XS450 انجام شد و دستگاه بعد از یک روز زیر تست بودن ، آماده تحویل به مشتری بود . تصاویری که در جدول زیر قرار داده شده است پروسه تعمیر MAIN BOARD 32XS450 را نشان میدهد. البته در مورد این تعمیر بعد از تعویض قطعات الکترونیکی مجبور به تعویض آیسی فلش نیز شدیم و دستگاه مجدد برنامه خورد.

تعمیرات تلویزیون

XVISION 32XS422

ایرادات بک لایت و مین روی این دو مدل بیشتر دیده میشود که در مورد مین بسیاری از اوقات با آپدیت بر طرف می شود ، این فایل فقط توسط نمایندگی های رسمی مادیران قابل انجام است و خارج از شرکت و نمایندگی انجام نمی شود.

خرابی دیگر ؛ مشکل بک لایت است کهبا تعویض دست کامل میتوان این مشکل را حل کرد.

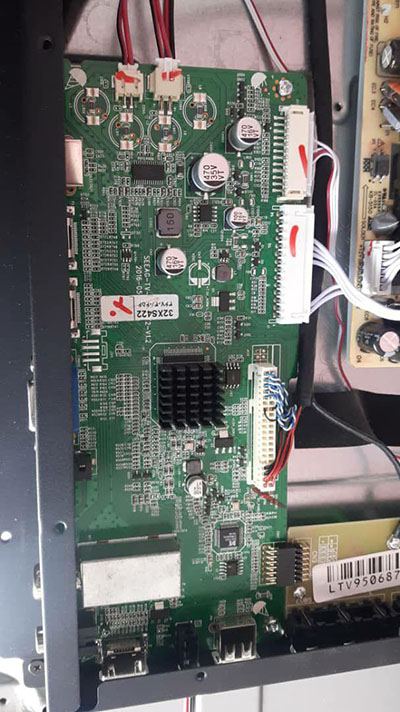

تصویر زیر مین برد تلویزیون ایکس ویژن 32XS422 را نشان میدهد

تعمیرات | 32XS422 | شهرقدس | ایکس ویژن | پاور | نقشه

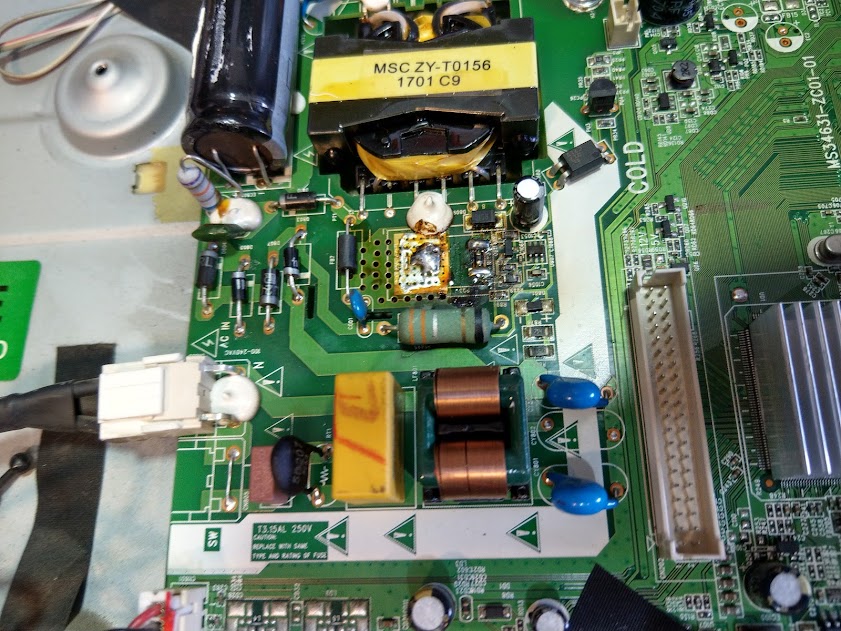

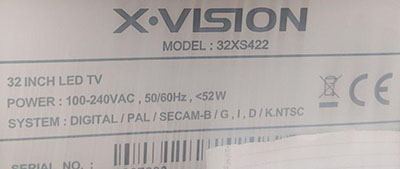

با تماس تلفنی مشتری محترمی از محدوده شهر قدس ( غرب تهران ) سمت میدان امام حسین و خیابان امام ، بعد از خیابان آزادی ، مشتری محترمی توضیح دادند یک دستگاه تلویزیون ایکس ویژن به مدل 32XS422 دارند که شب قبل با قطع و وصل شدن مکرر برق شهری بدلیل کابل دزدی ، دیگر روشن نمی شود و حتی چراغ استندبای هم به نور قرمز خاموش است . البته ایشان در ادامه شرح دادن که اول با نمایندگی مادیران / ایکس ویژن در شهرقدس تماس گرفتند ولی این نمایندگی گفته دستگاه باید منتقل شود به دفتر خدمات شهرقدس مادیران و امکان تعمیر و رفع ایراد در منزل خود مشتری نیست ، از همین رو ایشان با جستجوی مجدد در گوگل با ما آشنا شدند . برای رفع ایراد دستگاه ایشان تکنسین بخش فنی با تمامی ابزارهای لازم و قطعات یدکی که از روی نقشه شماتیک برد تغذیه پاور 32XS422 مشخص بود به منزل ایشان رفتند و با تعمیر بخش اولیه HOT برد پاور POWER BOARD 32XS422 و برسی اجمالی برد اصلی مین MAIN BOARD 32XS422 ایراد را برطرف و با گرفتن تست های لازم و جریان کشی مناسب از برد تغذیه ، اطمینان از صحت تعمیر را کسب و با کمترین هزینه و دادن فاکتور رسمی و ضمانت تعمیر تا 6 ماه به ایشان ، دستگاه تقدیم گردید . شما در جدول زیر می توانید تصایوری از بخش پاور و مین این دستگاه 32XS422 مشاهده نمایید . جهت نمایش تصاویر در سایز بزرگتر روی آنها کلیک نمایید.

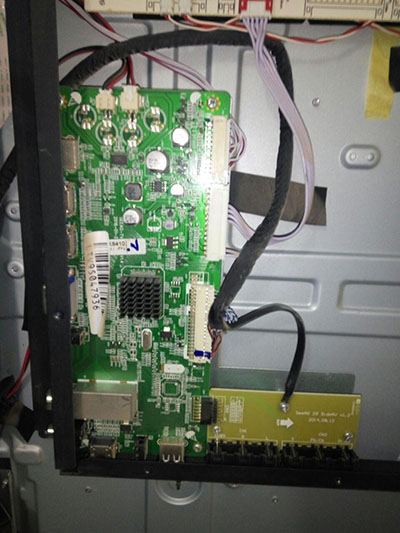

تعمیرات تلویزیون ایکس ویژن

43XS410

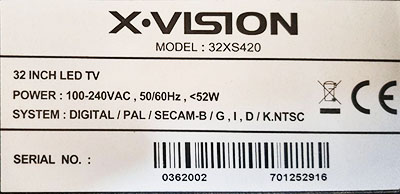

تعمیرات 32XS420

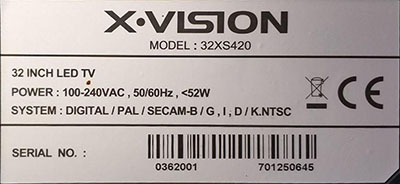

یکی دیگر از محصولات شرکت مادیران تلویزیون LED ایکس ویژن XVISION مدل 32XS420 میباشد که موارد خرابی ان بیشتر مشکل بک لایت بوده است.

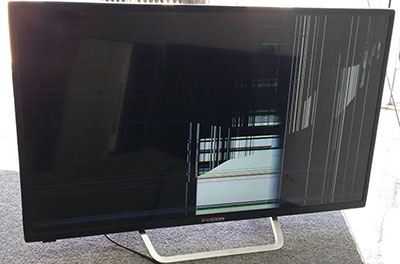

در تصویر زیر یک دستگاه 32XS420 کهمتاسفانه بر اثر ضربه صفحه نمایش لیکوئید آن شکسته است را به نمایش گذاشتیم ، متاسفانه اگرصفحه نمایش شکسته باشد دیگر قابل تعمیر نیست

به دو دلیل نمیتوان تلویزیون شکسته را درست کرد :

1- عدم وجود صفحه نمایش بعنوان یدک در بازار

2- قیمت بسیار بالای صفحه پنل که نزدیک به یک تلویزیون نو است.

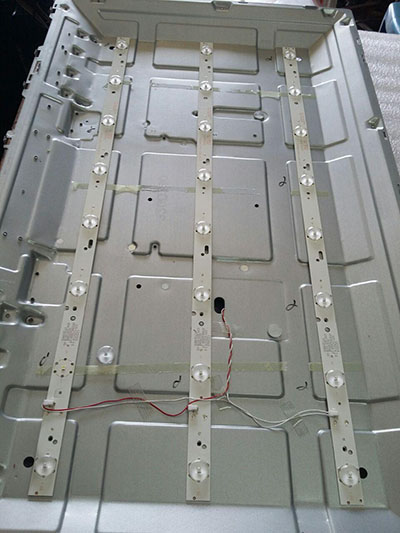

در تصویر زیر سینی بکلایت تلویزیون LED ایکسویژن مدل 32XS420 را مشاهده می کنید که بک لایت آن از نوع DIRECT یا مستقیم است که از سه ردیف که هر ردیف هم از 8 عدد لامپ LED تشکیل شده است و در تصویر میتوانید ببنید که یکی از انها در نوار LED بالایی سوخته بود که اگرمشتری درخواست تعمیر بدهد فقط همان یک LED تعویض می شود اما اگر با تعویض موافقت کند هز سه شاخه تعویض می گردد.

تعویض مین برد سری های XS و استفاده آنها روی مدل های دیگر

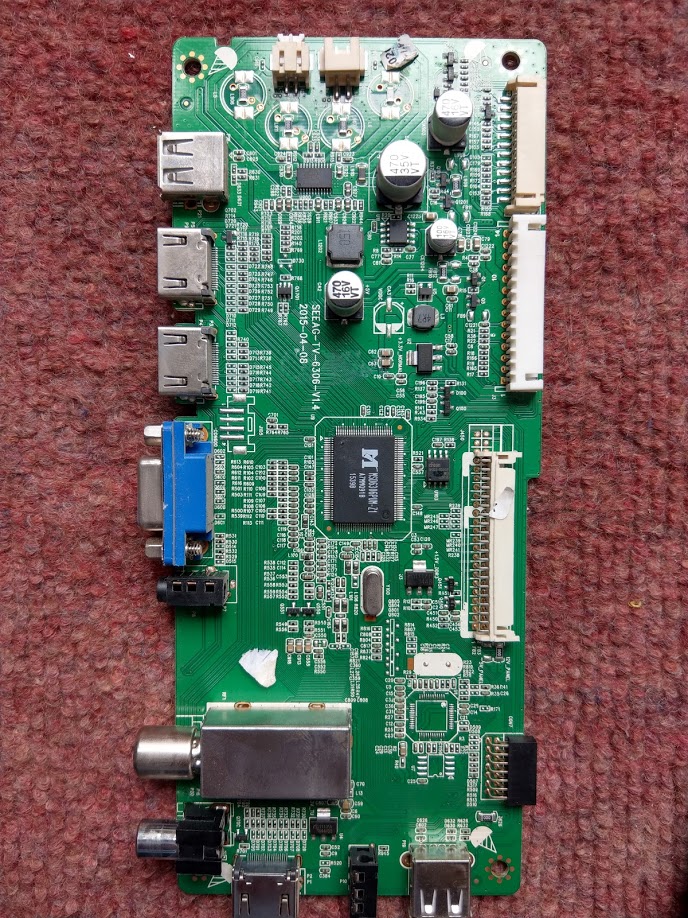

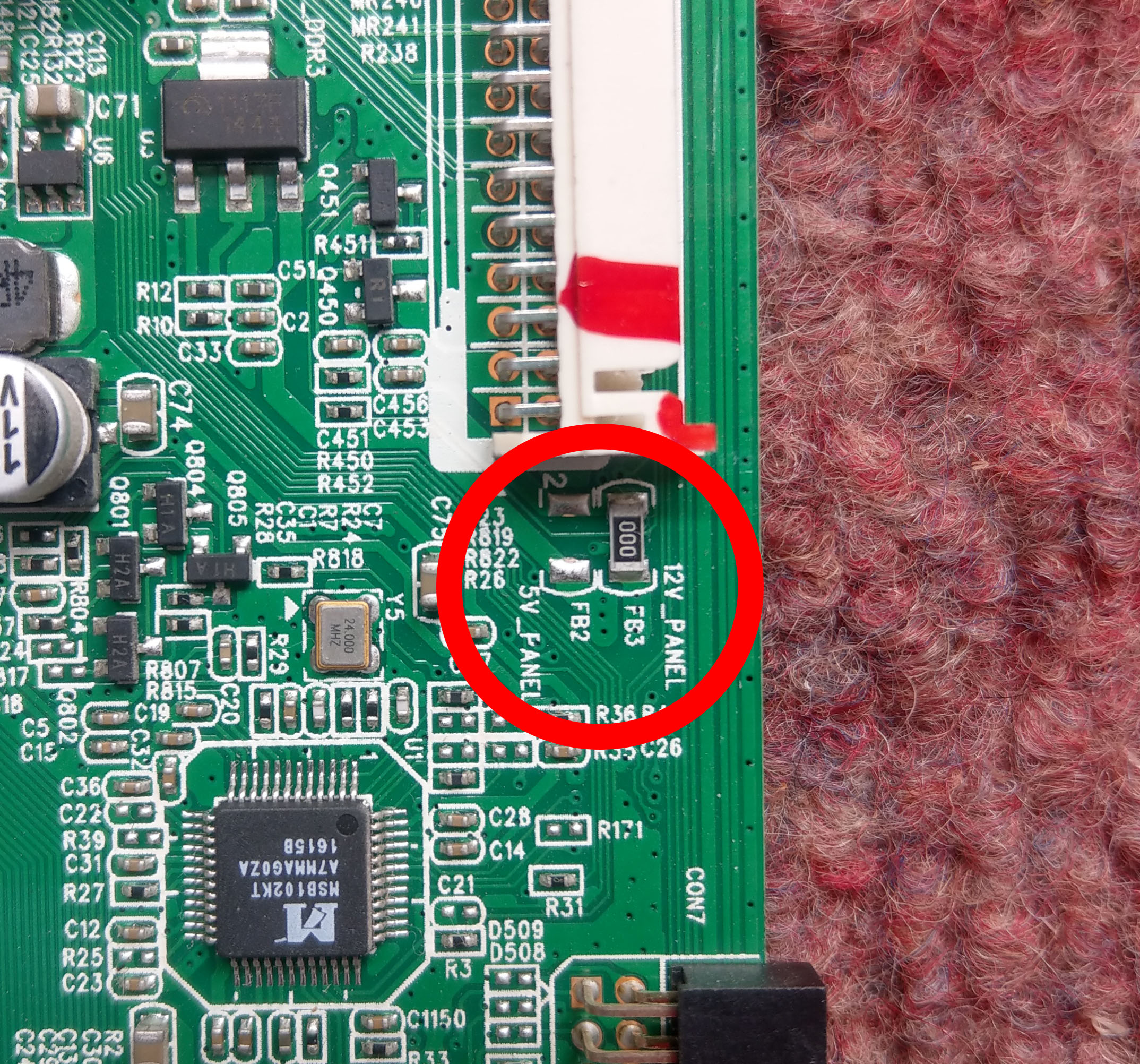

نکته خیلی مهمی در مورد تعویض مین برد یا تعویض پنل تلویزیون های سری XS وجود دارد ، ابتدا توضیح بدهم که خیلی از مین برد MAIN BOARD های سری XS به سایر مدلهای همین سری که توسط مادیران تولید شده است میخورد و میتوان در صورت نیاز مین برد ها را روی سایر دستگاه ها استفاده کرد و نکته جالب تر اینکه این شباهات و اشتراک در تمامی سایز های سری xS وجود دارد و از سایز 22 مانند مدل 22D40 یا 24D40 یا XS4020 و 43XS410 و ... ولی اگر یک کم دقتی کنید به قیمت سوختن صفحه نمایش تمام می شود و باید ولتا؟ژ پنل را با دقت بالایی تشخیص و تنظیم کنید و توضیح اینکه این مین برد ها با قابلیت تامین ولتاژ پنل با دو مقدار 5 ولت و 12 ولت هستند و توسط یک مقاوت SMD با مقدار 0 اهم که نقش جامپر دارد بین ولتاژ 5 و 12 ولت DC سوئیچ می شوند . و باید برای هر دستگاهی روی ولتاژ صحیح پنل باشد . البته موارد دیگری هم باید رعایت شود ، مانند پروگرام آیسی فلش و برنامه دستگاه که باید متناسب با خود مدل نرم افزار دوباره توسط دستگاه پروگرامر زده شود ، در غیر این صورت تلویزیون روشن نمی شود و استندبای هم نخواهد داشت ، دقت نمایید حتما قبل از اتصال مین برد جدید به دستگاه قدیمی برنامه آن را نصب نمایید ( پروگرام نمایید ). در بعضی از مین برد های برای خنک شدن از هیت سینک استفاده شده است و در مواردی کانکتور مین به تیکان که معروف به LVDS است بصورت خوابیده یا ایستاده طراحی شده است. در جدول زیر تصاویری از این جامپر و مقاومت SMD قرار گرفته است ، جهت نمایش تصاویر در سایز بزرگتر روی آنها کلیک نمایید.

تعمیر LED ایکس ویژن XVISION 43XS412

بکلایت | برد اصلی | پنل | فراموشی رمز | قیمت

یکی دیگر از مدلهای زیر مجموعه سری XS سری 4 محصولات شرکت مادیران ، مدل 43XS412 می باشد . این محصول با مدلهای 43XS410 شباهت زیادی دارد . در مجموعه تنها خرابی مشاهده شده روی مدل 43XS412 مشکل بکلایت بود که خانمی از غرب تهران با دفتر ما تماس گرفت و توضیح دادند که تلویزیون روشن می شود / صدای برنامه تلویزیون شبکه نسیم هم میاد / ریموت کنترل از راه دور REMOT CONTROL کار می کند ، فرمان روشن و خاموش ON / OFF یا کم و زیاد کردن حجم صدا VOLOME انجام میشه اما تصویر دیده نمی شود . از روی سابقه و تجربه ایراد 43XS412 بکلایت است . از مشتری خواستیم دستگاه تلویزیون را به دفتر نمایندگی بیاورند که ایشان ترجیح دادند تعویض بکلایت در منزل خودشان انجام شود به همین منظور تکنسین ها جهت تعویض بکلایت 43XS412 به منزل مشتری در غرب تهران مراجعه و تعویض را انجام دادند . جهت اطلاع شما عمسی از بکلایت 43XS412 در زیر امده است که نشان میدهد که در 4 شاخه افقی که روی هر شاخه 11 عدد LED دارای منشور یا همان عدسی نصب شده است ، شاخه ها با چسب سیلیکون به شاسی متصل شده و احتمالا در زمان برداشتن بکلایت معیوب قبلی تعدادی از عدسی ها یا همان منشرو ها پرت شود ( دقت کنید لیکوئید در محل امن و با فاصله باشد ) برای همین برای نصب مجدد بکلایت نو باید از سیلیکون استفاده شود تا دمای تولید شده توسط لامپ به خوبی به شاسی فلزی منتقل گردد.

جهت مشاهده تصویر در سایز بزرگتر روی آن کلیک نمایید:

43XS412 با ایراد روشن نشدن و خاموش شدن ناگهانی

پیرو تماس تلفنی مشتری محترمی از محدوده اسلامشهر ( غرب استان تهران ) با دفتر خدمات تعمیرات ایکس ویژن غرب ، مشتری شرح داد یک دستگاه تلویزیون LED برند XVISION به مدل نامبر 43XS412 دارد که همینجوری در زمان استفاده خود به خود خاموش می شود ( حتی استندبای هم ندارد- چراغ LED زیر دستگاه که در زمان روشن بودن سبز و در زمان خاموشی قرمز است هم قطع می شود ) و باید چند ساعتی دستگاه را از برق خارج کنند تا بعد دوباره روشن شود . از ایشان خواستیم دستگاه را به شعبه بیاورد ، در برسی های اولیه مشخص شد که CPU بسیار داغ می کند و بعد علت خاموشی می باشد . خوب با توجه به اینکه قبلا از سایر همکاران و دفاتر نمایندگی مادیران شنیده بودیم که موارد سوختن و خرابی CPU روی برد اصلی مین MAIN BOARD 43XS412 دیده شده است . با ثبت سفارش پردازنده اصلی از سیستم سفارش دفتر مرکزی و تهیه قطعه قدام به تعمیر کردیم. در موارد زیادی بعد از تعویض سی پی یو باید نرم افزار دستگاه مجدد برنامه زده شود یعنی آیسی پروگ را با کمک هیتر برداشته و نرم افزار بزنیم.

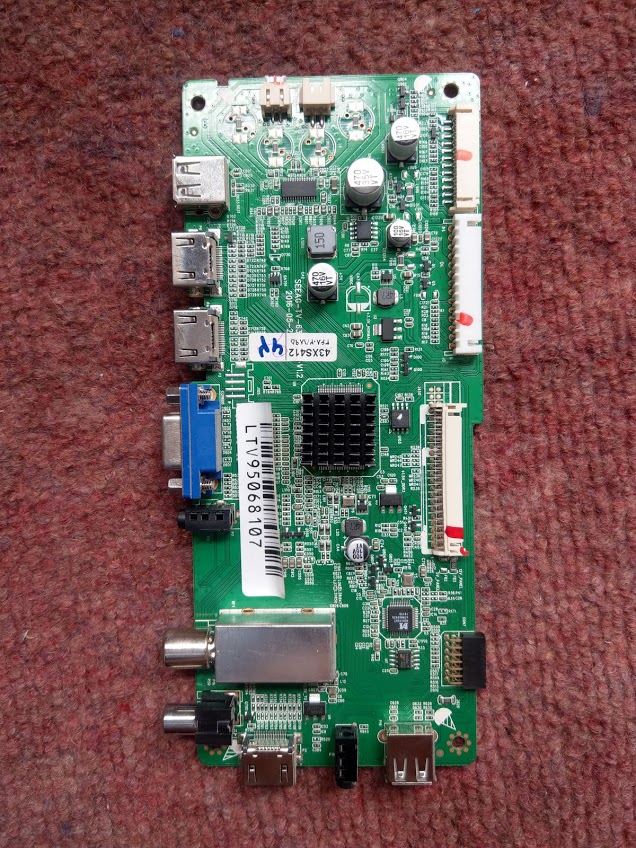

دقت نمایید در صورت که تصمیم به تعویض مین برد گرفتید حتما حتما به پین ولتاژ پنل دقت نمایید ، 43XS412 از پنل 12 ولتی استفاده می کند . در جدول زیر میتوانید تصاویر مربوط به پین و پردازنده را مشاهده نمایید.
