مشتریان با نمایندگی غرب مادیران در میدان صادقیه خیابان کاشانی تماس میگیرند و اعلام خرابی برای تلویزیون های LCD مدل xvision سری ساخت LC-32IMB5E میکنند که روشن نمیشود و یا تصویر نمیدهد.
تعمیر برد تغذیه تلویزیون ایکس ویژن مدل LC-32IMB5E
روز گذشته یکی از مشتریان عزیز مادیران / ایکس ویژن ، از منطقه شهریار تهران با ما تماس تلفنی گرفتند و اعلام کردند یک دستگاه تلویزیون LCD مارک Xvision دارند که روشن نمی شود ، از مشتری خواهش کردیم مدل دقیق تلویزیون را از روی برچسب مشخصات که در پشت تلویزیون نصب است برای ما بخواند ، مدل LC-32imb5e بود ، با توجه به تجربه های قبلی در تعمیرات این سری از تلویزیون های LCD ، با هماهنگی قبلی به منزل مشتری در شهریار مراجعه کردیم ، وضعیت دستگاه به این صورت بود که چراغ چشمک زن استندبای ، ۴ باز چشمک زرد می زد و بعد دوباره قرمز ثابت می شد.
خوشبختانه در این مدل بر عکس سری مدل های LC-32imb2 که برای دسترس به برد تغذیه power باید تمام بخشهای دستگاه مانند پایه و اسپیکر و کل قاب پشت باز شود ، در سری LC-32imb5e یک درب کوچک پشت تلویزیون طراحی شده است که براحتی با باز کردن ۸ عدد پیچ به بردهای پاور و برد مین دسترسی پیدا می شود.
با برسی اولیه مشخص بود برد پاور آسیب دیده است ، و در بخش ثانویه پاور یعنی بخشی که ولتاژ ها بصورت مستقیم DC یا همان direct current هستند خرابی وجود دارد ، بعد از تعویض قطعات معیوب و نیم سوز شده شامل تعدادی خازن و رگولاتور ولتاژ و ایسی ، پاور را مجدد روی دستگاه مونتاژ کردیم ، در تست اولیه تلوزیون بصورت استاندارد مدل خودش یعنی ۶ بار چشمک زرد و بعد چراغ ثابت سبز استندبای و شروع و نمایش تصویر روبرو شدیم اما یک ایراد هنوز باقی بود ، اینکه در زمان روشن شدن و تا چند دقیقه اول صدای خاصی مانند شروع به کار موتور هواپیما البته خیلی ضعیف شنیده می شد ، ابتدا برای اطمینان اتصالات بانک و بلندگو را جدا کردیم ، اما صدا همچنان بود ، صدا از سمت برد پاور شنیده می شد ، حدس اولیه این بود که صدای نویز میتواند برای چاپر باشد. اما تعویض چاپر هزینه و زمان و سختی زیادی دارد ، برای اطمینان از یک برد پاور نو برای تست استفاده شد که خوشبختانه صدا قطع شد.
در این مورد متوجه اینکه منبع صدا چیست ، نشدیم و برای جلوگیری از هزینه های بیشتر با ارائه ضمانت و گارانتی شش ماهه از مشتری خواستیم اگر صدا بیشتر شد و یا برطرف نشد به ما اطلاع دهد.

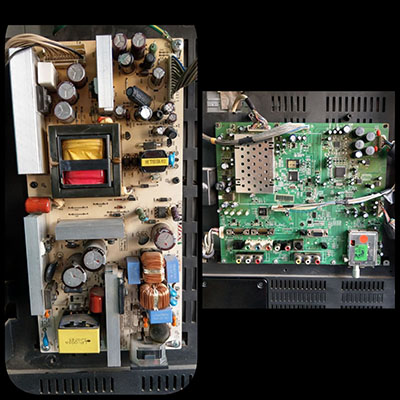

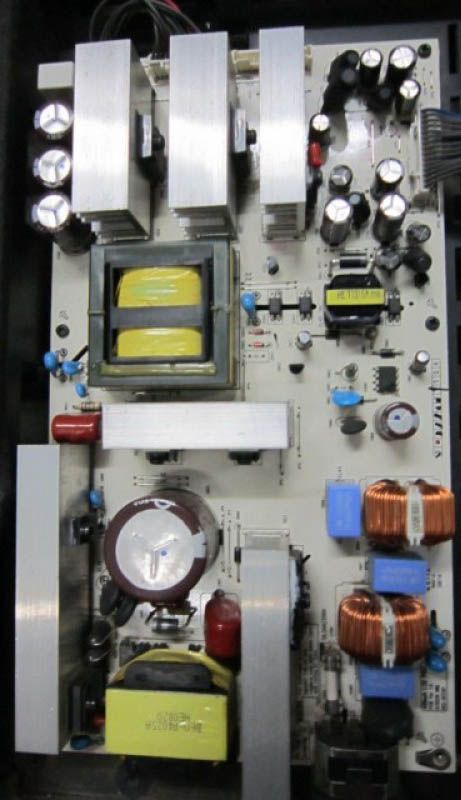

تصویر زیر برد پاور power و برد main تلویزیون ال سی دی 32imb5e ایکس ویژن را نشان میدهد.
پاور این مدل از نوع سوئیچینگ است و ولتاژ ۲۲۰ ولت ac ورودی را به ولتاژ های dc در مقادیر ۵ ولت + ۱۲ ولت + ۳۳ ولت تبدیل می کند ، در این مدل برای اینورتر هم مستقیم از برد پاور خروجی است که با ولتاژ ۱۲ ولت تامین می شود.

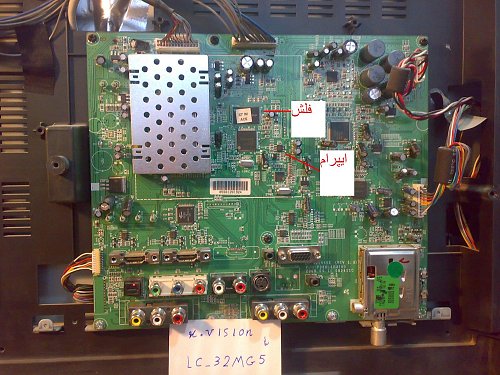

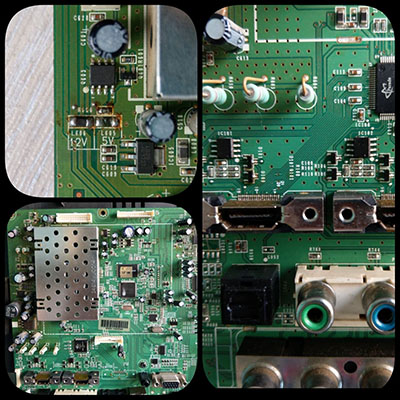

در مورد مین برد دو نکته خیلی مهم وجود دارد
مادیران در تولید تلویزیون های LC-32imb5 از دو نوع مین برد استفاده کرده است ، البته موضوع مهم این است که از دو نوع صفحه نمایش سامسونگ استفاده شده که با ولتاژ پنل ۵ ولت و ۱۲ ولت ساخته شده بودند ، برای همین مادیران از دو سری مین برد استفاده کرده که با هم تفاوت ظاهری و فنی دارند
مثلا: در بی از مدلهای مین برای ورودی Av از پهلوی دستگاه سوکت قرار دارد ، یکی دیگر خیر ،
یکی ورودی usb دارد و دیگری خیر
مهمترین مورد اینکه خروجی کابل LVDS در یکی روی ۱۲ ولت است و در دیگری سلف روی پین ۵ ولت طراحی شده است.
یکی از بردها دارای هست سینگ بزرگی است که بخش زیادی از برد را میپوشاند و پیکری فقط بخش تیونر را پوشش داده است.
با مشاهده تصاویر بعدی بیشتر متوجه این موضوع خواهید شد .
در صورتی که تلویزیون LCD ایکسویژن LC-32IMB5E روشن نشود.اگر کلا برق در دستگاه نمی آید نود درصد برد تغذیه سوخته است
خرید و فروش برد تغذیه LCD XVISION
قیمت برد تغذیه تلویزیون ایکس ویژن مدل LC-32IMB5E با ارسال رایگان : ******* تومان
قیمت برد تغذیه تلویزیون ایکس ویژن مدل LC-40IMB5E با ارسال رایگان : ****** تومان
قیمت برد تغذیه تلویزیون ایکس ویژن مدل LC-46IMB5E با ارسال رایگان : ****** تومان
تعمیر برد اصلی یا مین تلویزیون ایکس ویژن مدل LC-32IMB5E
در صورتی که تصویر از ورودی های HDMI ندارید و یا تلویزیون LCD با وجود سالم بودن برد تغذیه هنوز روشن نمیشود باید برد اصلی را تعویض نمایید
قیمت برد مین تلویزیون ایکس ویژن مدل LC-32IMB5E با ارسال رایگان :****** تومان
قیمت برد مین تلویزیون ایکس ویژن مدل LC-40IMB5E با ارسال رایگان :****** تومان
قیمت برد مین تلویزیون ایکس ویژن مدل LC-46IMB5E با ارسال رایگان :****** تومان
تعمیر اینورتر تلویزیون ایکس ویژن مدل LC-32IMB5E

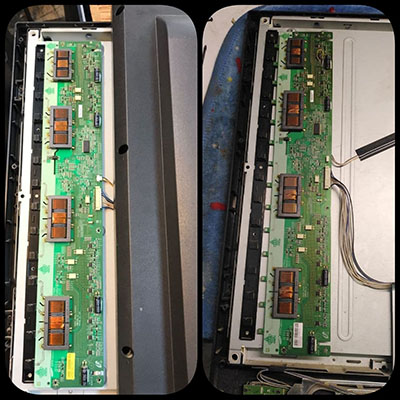

در تصویر زیر دو نمونه از اینورتر های تلویزیونی ایکس ویژن را مشاهده می کنید ، البته پیرو توضیحاتی که در مورد مین برد داده شد و اینکه مادیران از دو نوع صفحه نمایش ال سی دی برای تولید سری تلویزیون های 32imb5 استفاده کرده است ، اینورتر نیز به دو مدل است که متاسفانه از مدل دوم عکسی در این لحظه نداریم ، اما میتوان گفت بسیار کوچکتر است .
و از فقط دو سلف استفاده شده است.
اما در مدل قدیمی تر از ۴ سلف استفاده می شود.

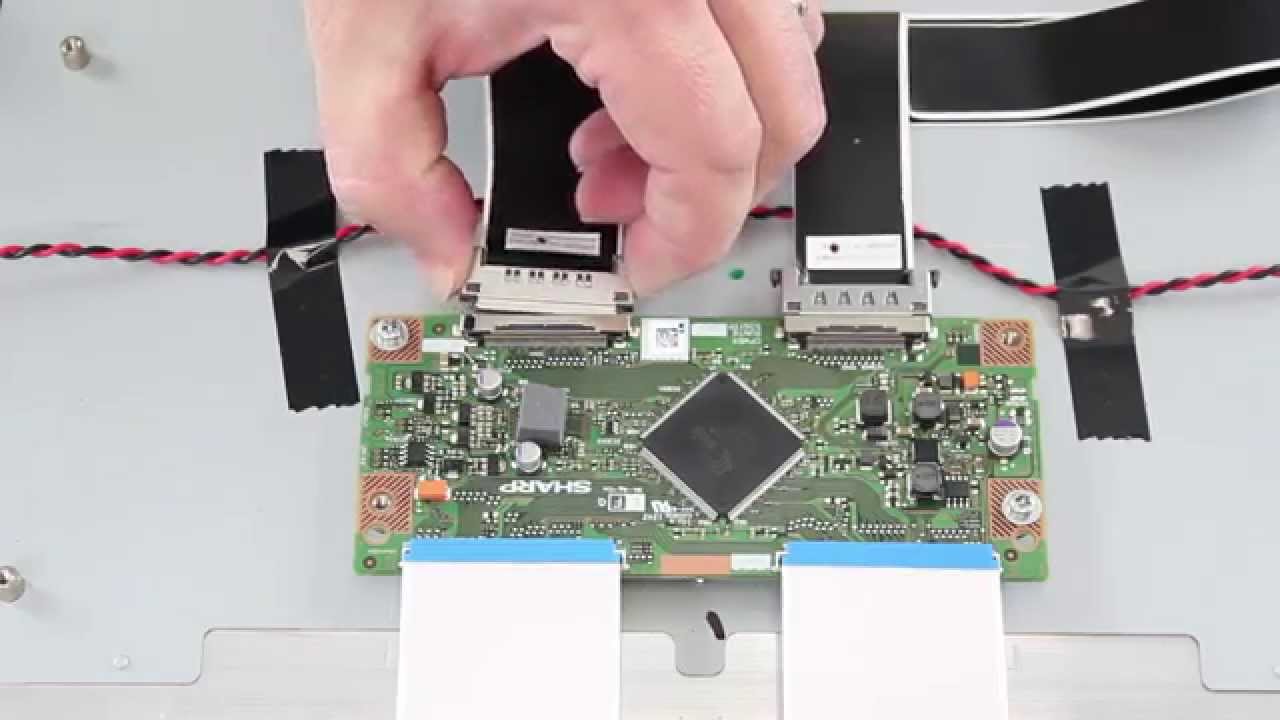

تصویر زیر مربوط به برد تیکان است ، برد تیکان با کابلی بنام LVDS به مین برد اصلی متصل میشود و بسیاری به این برد درایور هم می گویند ، این برد وظیفه انتقال تصویر ( ترجمه ) به صفحه نمایش را دارد که بستگی به نوع پنل تصویر از ۱ یا ۲ فلت استفاده می کنند ، این اطلاعات توسط فلت به برد خط کش منتقل شده و سپس از طریق COF ها به خود لیکوئید منتقل می شود.در تصویر زیر نمونه یک فلت FLAT انتقال تصویر از برد T-con به صفحه نمایش را مشاهده میفرمایید.
قیمت اینورتر تعمیر تلویزیون ایکس ویژن مدل LC-32IMB5E : با ارسال پیک ****** ریال
قیمت اینورتر تعمیر تلویزیون ایکس ویژن مدل LC-40IMB5E : با ارسال پیک ****** ریال
قیمت اینورتر تعمیر تلویزیون ایکس ویژن مدل LC-46IMB5E : با ارسال پیک ******* ریال
چراغ استندبای چشمک سبز می زند
پنجشنبه گذشته یعنی روز 4 دی ماه 1399 خانمی با دفتر تعمیرات تلویزیون ایکس ویژن در غرب تهران تماس گرفت و اطلاع داد که تلویزیون LC-40IMB5E ایشان روشن نمی شود ، از مشتری خواستیم وضعیت چشمک زدن چراغ استندبای دستگاه را توضیح دهد ، ایشان فرمودند تلویزیون در حالت خاموش OFF با چراغ استندبای قرمز است ، بعد از اینکه با ریموت کنترل از راه دور فرمان روشن شدن داده شود ، چراغ استندبای چشمک زرد میزند ، بعد سبز میشه ، یک ثانیه بعد ، دو تا چشمک سبز می زند و دوباره به قرمز بر می گردد.
برای درک بهتر ایراد ، ما از چراغ استندبای و تعداد چمک آن فیلم تهیه کرده ایم ، شما میتوانید این فیلم را با حجم 2.5 مگ دانلود نمایید :
به منزل مشتری در منطقه پونک ، چهاردیواری ، مراجعه کردیم ، تلویزیون روی میز قرارداشت ، خوشبختانه در مدل LC-40IMB5E برای دسترسی به بردهای تغذیه پاور POWER و برد مین اصلی MAIN BOARD درب دومی ( بر عکس مدلهای LC-40IMB3 ) قرار دارد که سریعتر میتوان با باز کردن آن به بخش های اصلی دستگاه دسترسی داشت.

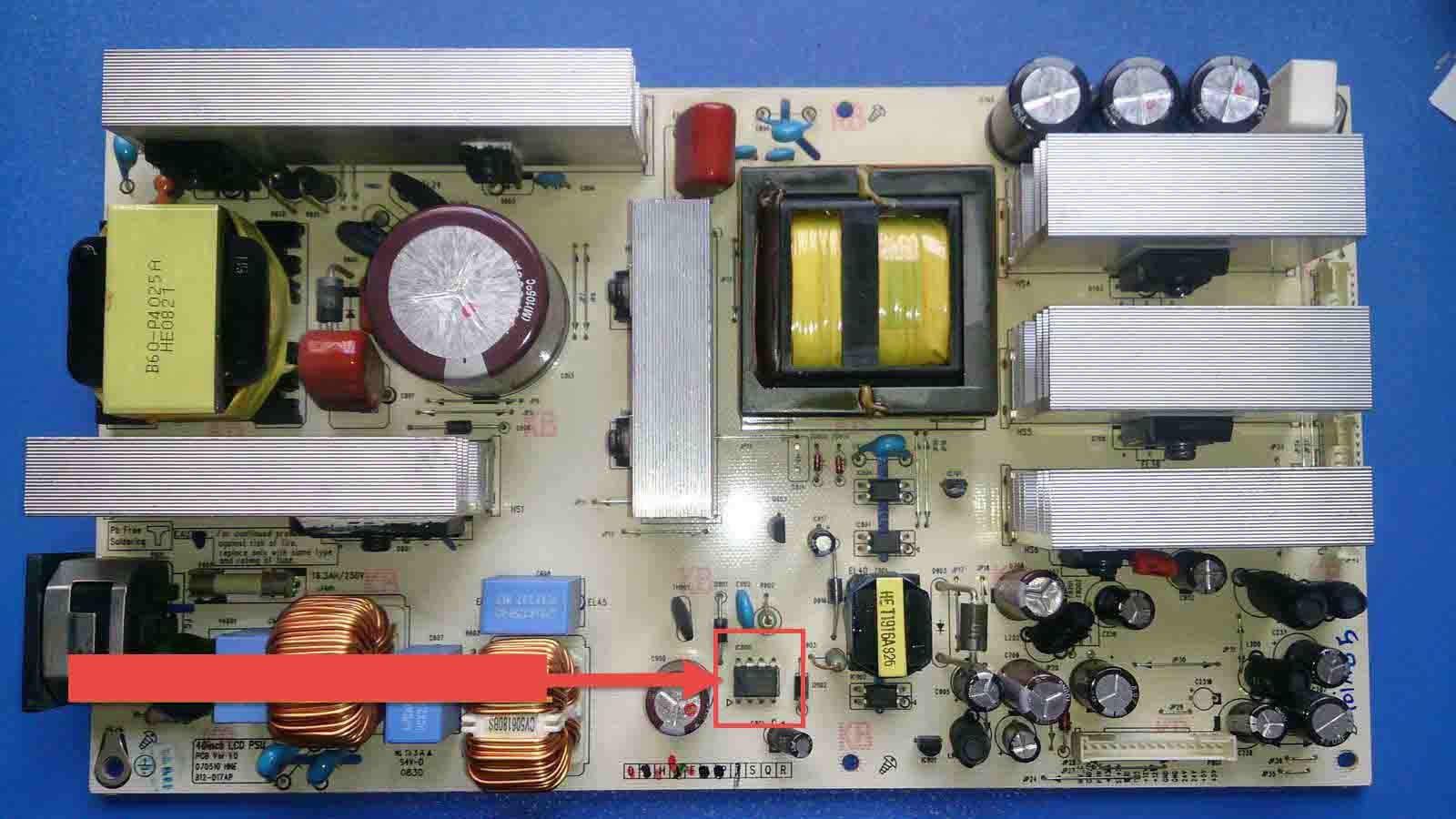

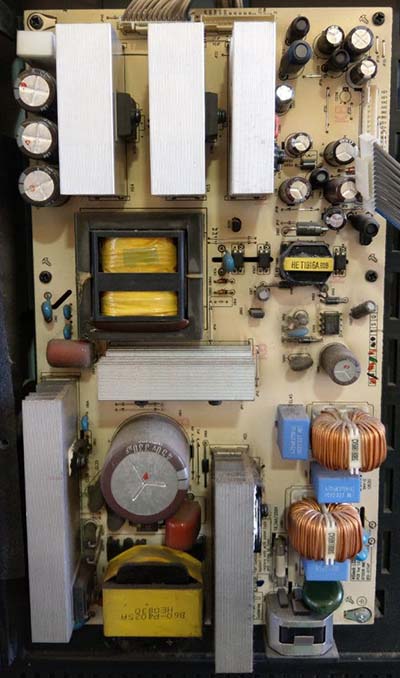

در تصویر زیر شما میتوانید برد POWER تغذیه تلویزیون LC-40IMB5E را مشاهده کنید ، بر عکس انتظار ما هیچ کدام از خازن های صافی در بخش خروجی خراب ( باد نکرده بود ) نشده بودند. بعد از اینکه پاور رو از روی شاسی باز کردیم ، پشت پاور متوجه خراب شدن ظاهری رگولاتور های ولتاژ شدیم .

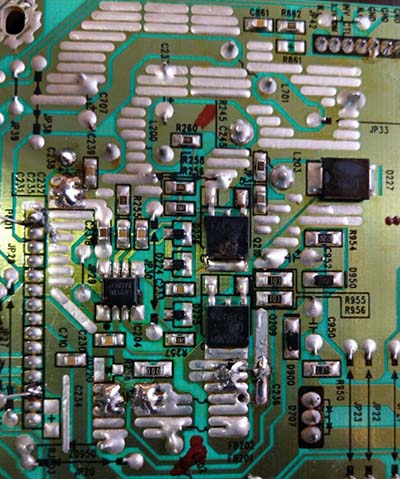

تصویر زیر رگولاتور های ولتاژ را نمایش میدهد که در پشت برد تغذیه LC-40IMB5E نصب شده است .
در تصویر زیر که بزرگنمایی شده است و کمی هم نور افزایش داشته ، شما می توانید اطلاعات ماسفت قدرت POWER MOSFET که در اصل یک ترانزیستور است و ولتاژ ورودی و خروجی آن هر دو DC هستند و عمل سوئیچینگ را انجام میدهد ، ولتاژ ورودی آن که روی پایه های درین و سورس هست ، 30 ولت DC است ( که حداقل ولتاژ برای شروع به کار است ) و ولتاژ خروجی پایه های گیت - سورس مثبت 20 و منفی 20 ولت است .

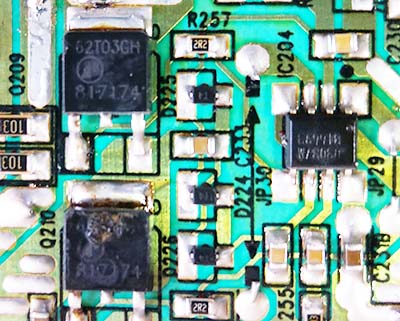

در تصویر زیر ماسفت پایین مشخص است که ترکیده است و نیاز به تعویض دارد. مشخصات این ماسفت 62T03GH است که شما میتوانید دیتا شیت آن را از لینک زیر دریافت نمایید
مشاهده دیتا شیت و اطلاعات MOSFET AP62T03GH

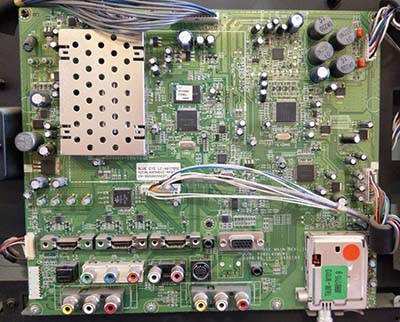

تصویر زیر مین برد تلویزیون XVISION LCD MODEL LC-40IMB5E را نشان میدهد :
تعمیرات | LC-32IMB5 | XVISION | ایکس ویژن | LCD
امروز ( 25 فروردین 1400 ) دوستی بابت تعمیرات تلویزیون ایکس ویژن به آدرس نمایندگی غرب تهران مراجعه کرند ، ایشان از منطقه اسلامشهر تهران اقدام به انتقال تلویزیون از اسلامشهر به تهران میدان آزادی کرده ( در صورتی که حمل و نقل توسط نمایندگی غرب تهران مادیران بصورت رایگان انجام می شود ، ایراد تلویزیون این بود که وقتی روشن می کردیم چراغ ساتندبای بعد از دو چشمک زرد رنگ کلا خاموش و برق از توی تلویزیون می رفت .
تلویزیون به بخش تعمیرات منتقل شد و توسط مهندسین بخش تعمیرات ، نسبت به رفع ایراد اقدام شد . با برسی های اولیه مشخص شد برد تغذیه پاور LC-32IMB5 ایراد دارد و در بخش ثانویه ولتاژ های کافی برای 12 ولت و 5 ولت و خروج TV از حالت استندبای تامین نمی شود . برای همین نسبت به تعمیر برد تغذیه 32IMB5 اقدام شد و قطعات الکترونیکی مورد نیاز مانند خازم ها ، فن FET ، ترانزیستور سوئیچینگ و ... تعویض و تست های لازم روی دستگاه انجام شد.
تصاویر بعدی مراحل تعمیر و بخش های مختلف تلوییزون LCD برند XVISION مدل LC-32IMB5 را نشان میدهد :

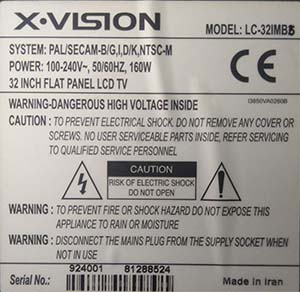

تصویر زیر از لیبل پشت دستگاه LC-32IMB5 گرفته شده که مصرف برق ( این مدل 160 وات ) و ولتاژ مناسب ورودی 240 / 110 ولت و اطلاعات سریال نامبر و گارانتی و ضمانت دستگاه مشخص می شود.

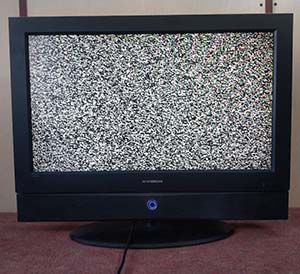

تصویر زیر تلویزیون LC-32IMB5 را بعد از تعمیر نشان میدهد ، البته این دستگاه دچار پیکسل ریزی در پنل شده و ارزش تعمیر پنل LCD هم ندارد.

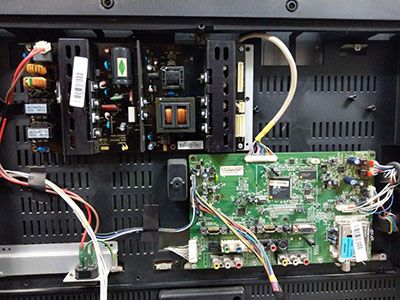

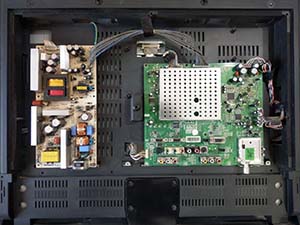

تصویر زیر بعد از باز کردن قاب پشت LC-32IMB5 گرفته شده است و وضعیت قرارگیری برد تغذیه و پاور را نشان میدهد

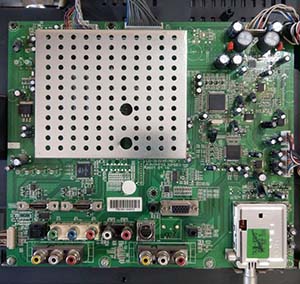

تصویر زیر برد اصلی مین MAIN BOARD دستگاه LC-32IMB5 را نشان میدهد

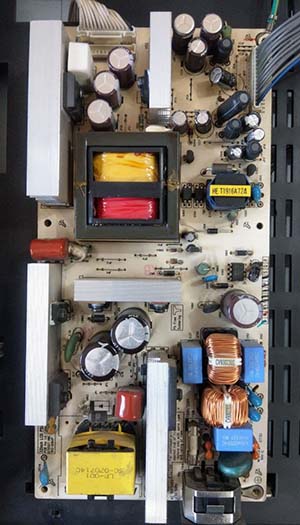

تصویر زیر برد تغذیه POWER BOARD XVISION که در مورد تعمیر آن بالاتر صحبت شده است را نشان میدهد
جهت مشاهده تصویر برد تغذیع با کیفیت عالی روی تصویر کلیک نمایید
| مقایسه LC-32IMB5 با LC-32IMB5E |
جهت برسی تفاوتهای قطعات اصلی مانند برد تغذیه پاور POWER و برد اصلی مین MAIN BOARD و اینورتر INVERTOR و تیکان T-CON در دو سری مدل از تلویزیون های LCD ایکس ویژن LC-32IMB5 و LC-32IMB5E که فقط در یک حرف E در مدل نامبر با هم تفاوت دارند
|
تعمیرات گیرنده دیجیتال XVISION و پاور
شرکت مادیران علاوه بر تولید تلویزیون های XVISION یکی از بزرگترین و اصلی ترین تولید کنندگان گیرنده دیجیتال XVISION در بازار ایران است ، این شرکت نزدیک به 10 سال است که تولید و گارانتی گیرنده دیجیتال ایکس ویژن را به عهده دارد.
با توجه به فروش بالا و استفاده زیاد ، این دستگاه تعداد خرابی ونیاز به خدمات تعمیرات بیشتری نسبت به سایر برند های کم فروش دارد .
مجموعه مکس ویژن خدمات تعمیرات و آموزش تعمیرات انواع گیرندههای دیجیتال در مارک های :
مارشال - ایکس ویژن - دنای - فراسو - استارست
را برای شما عزیزان تهیه کرده است .
شما میتوانید در صفحه اصلی سایت و بخش آموزش تعمیرات گیرنده از این مطالب مفید استفاده نمایید.
گیرنده های دیجیتال ایکس ویژن دارای سه سری اصلی هستند :
1- سری برد پاور و مین جدا از هم
2- سری برد پاور و مین مشترک
3- سری اداپتوری
