با سلام و ضمن تبریک سال 1398 به هموطنان عزیزم و تسلیت و بیان همدردی برای سیل زدگان استان های گلستان و شیراز و داشتن آرزوی هر چه سریعتر رفع شدن مشکلات سیل زدگان.

موضوعی که امروز میخواهم برای شما عنوان کنم درباره تعمیرات ال سی دی های LCD ایکس ویژن  X.VISION است به مدل LC-32IMF7 که در مورد تعمیر این مدل از ال سیدی های ایکس ویژن قبلا هم دو مطلب خدمت شما مشتریان و تعمیرکاران محترم نوشته شده است که با کمک سرچ گوگل داخلی در وبلاگ میتوانید از مطالب آن استفاده کنید.

آموزش تعمیرات ال سی دی ایکسویژن بخش اول

تعویض برد پاور مشابه در ایکس ویژن LC32IMF4 و LC32IMF7

اما مورد جدیدی که خود با آن مواجه شدم و با تعمیرات قبلی متفاوت بود را میخواهم با شما در میان بگذارم.

تعمیر تلویزیون LCD ایکس ویژن مدل LC-32IMF7

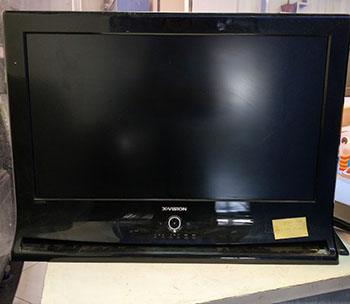

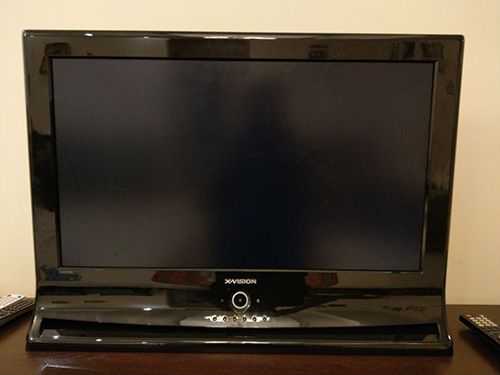

ابتدا برای آشنایی شما تعمیرکاران یا مشتریان تصویری خود تلویزیون ال سیدی ایکسویژن مدل LC-32IMF7 را قرار میدهم .

مشاهده عکس با کیفیت بالاتر

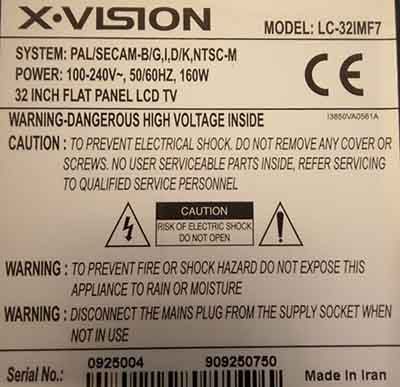

سپس تصویری سریال نامبر دستگاه تلویزیون ال سی دی LCD ایکس ویژن LC-32IMF7 را برای اینکه بتوانید با تلویزیون خراب و سوخته ایکسویژن خود مقایسه کنید را قرار میدهم

مشاهده عکس سریال نامبر با کیفیت بالاتر

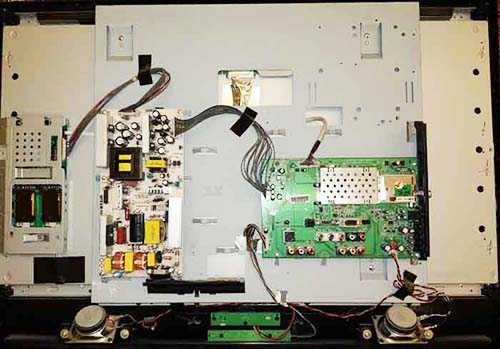

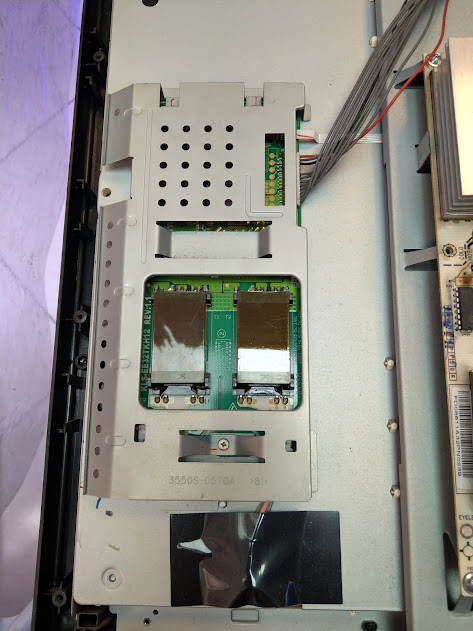

تصویری در زیر تلویزیون ال سی دی LCD ایکسویژن LC-32IMF7 را بعد از باز کردن قاب پشت تلویزیون نشان میدهد

مشاهده مین و پاور 32imf7

تصویری در زیر برد تغذیه تلویزیون السیدی LCD ایکسویژن مدل LC-32IMF7 را نشان میدهد.

مشاهده برد پاور ایکسویژن با کیفیت بهتر

تعمیرات برد پاور تلویزیون ایکس ویژن

در تعمیر این مورد خاص که مشتری عزیز با دفتر نمایندگی غرب مادیران و خدمات پس از فروش مادیران بخش صوتی و تصویری محصولات تلویزیون های ایکس ویژن XVISION و تلویزیون های شارپ SHARP و تلویزیون های تی سی ال TCL تماس تلفنی گرفتند و اعلام خرابی بابت یک دستگاه تلویزیون ال سی دی ایکس ویژن مدل LC-32IMF7 فرمودند و چون این مشکل در روز تعطیل رسمی و روز مبعث بود و عید بود و شرکت تعطیل بوده ، ایشا با دفتر ما تماس گرفتند ، باز تکنسین سابق تعمیرات تلویزیون های ایکسویژن مادیران به منزل مشتری مراجعه نمود تا سرویس تعمیر در محل برای مشتریان سابق مادیران MADIRAN حتی در ایام تعطیلات نیز داشته باشیم.

متاسفانه بر اثر قطع و وصل برق شهری ، بعد از آن تلویزیون ال سی دی ایکسویژن مدل LC32IMF7 روشن نمیشد ، البته چراغ استندبای روشن بود.چراغ استند بای به رنگ زرد و حالت چشمک زن شده بود اما سبز نمیشد.

در برسی اولیه مشخص شد که علاوه بر خازن های الکترولیتی مسیر های 5 ولت و 12 ولت ( مسیر روشن شدن دستگاه و آی سی راه انداز ) برد پاور تلویزیون ال سیدی XVISION ایکسویژن 32IMF7 که ترکیده بودند یک مقاومت 10 اهم با کد نوار رنگی قهوه ای ، مشکی ، مشکی با وات بالا سوخته است.

خوشبختانه رگولاتور های ولتاژ  3.3 ولت و 5.5 ولت و ترانزیستور ها سالم بودند.

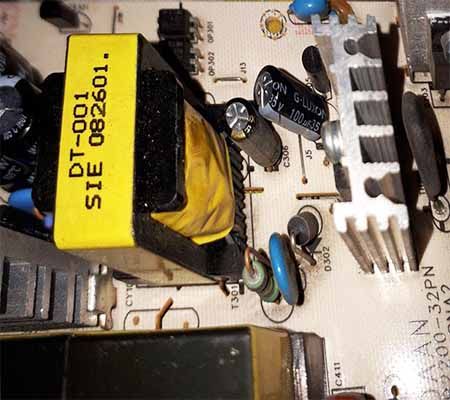

تصویری در زیر رگولاتور ولتاژ توضیح داده شده در بالا را در POWER پاور تلویزیون TV ال سی دی LCD ایکسویژن 32IMF7 را نشان میدهد

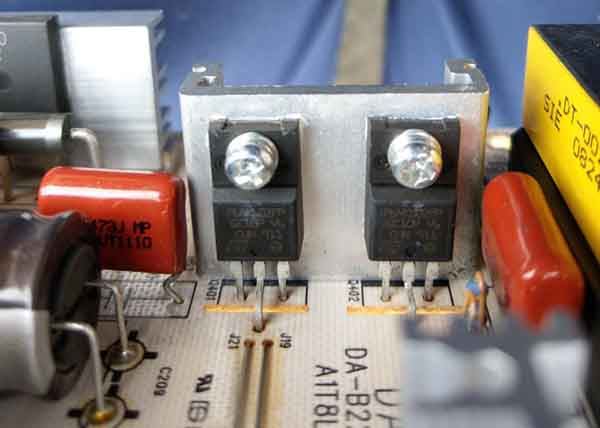

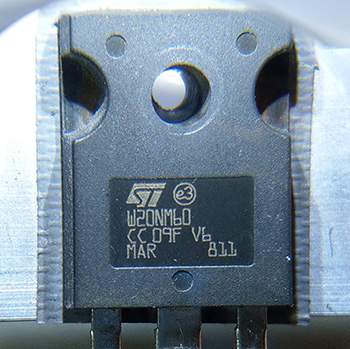

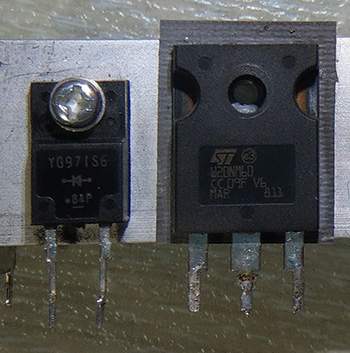

ترانزیستور POWER XVISION ( متصل شده به هیت سینک جهت کاهش دما )

مشاهده تصویر برد پاور با کیفیت بهتر

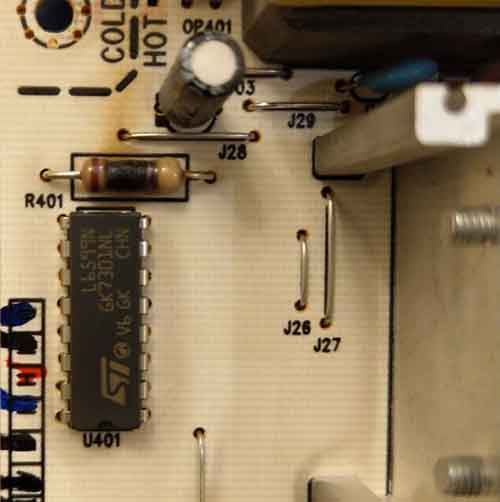

تصویری در زیر مقاومت سوخته برد پاور POWER تلویزیون ال سی دی LCD ایکس ویژن XVISION را نشان میدهد.

جهت تعمیرات برد پاور تلویزیون ایکسویزن XVISION مدل LC32IMF7 تمامی خازن ها تعویض و مقاومت نیز عوض شد اما متاسانه یک عدد دیود و یک مقاومت مخصوص هم سوخته بود که بدلیل عدم وجود این قطعات در بازار امکان تعمیر و تعویض این دستگاه ال سی دی LCD ایکسویژن XVISION وجود نداشت و مجبور به تعویض برد پاور تلویزیون ال سیدی ایکس ویژن شدیم.

دقت نمایید که مقاومت باید وات بالا باشد چون در این قسمت از مدار جریان بالا است و مقاوت با وات تحمل پایین سریع می سوزد.

برای آشنایی بیشتر و راهنمایی و آموزش تعمیرات تلویزیون ال سی دی ایکس ویژن مدل LC32IMF7  تصویری از کانکتور های ولتاژ بین برد پاور و مین تلویزیون ایکسویژن 32IMF7 را برای شما قرار میدهیم.

کانکتور مین به پاور تلویزیون ال سی دی LCD TV ایکس ویژن LC32IMF7

کانکتور پاور به اینورتر و بکلایت XVISION ایکس ویژن مدل 32IMF7

جهت دریافت خدمات تعمیرات تلویزیون های ایکس ویژن میتوانید:

ارتباط با مادیران :

شعبه خدمات پس از فروش نمایندگی غرب تهران مادیران

آدرس  تلفن را از مراکز و شعب بپرسید.

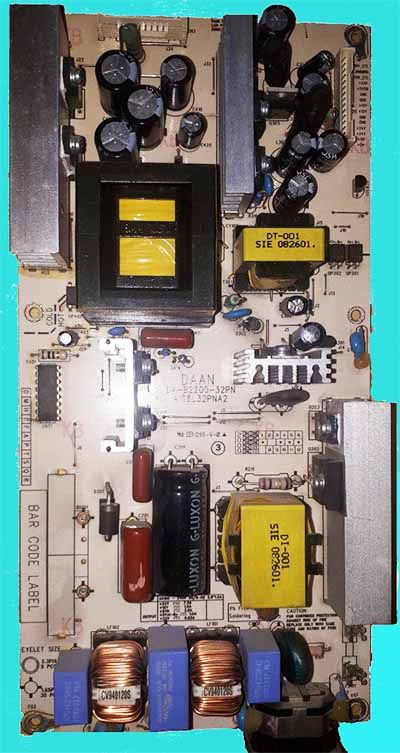

تصویر زیر مربوط به برد پاور تلویزیون ایکس ویژن LC32IMF7 می باشد که بدلیل نوسان برق و شوک برق ورودی دچار آسیب شده بود.

یکی از مشتریان در غرب تهران منطقه ستارخان با دفتر تعمیرات غرب تهران تماس گرفت و اعلام کردن که تلویزیون روشن نمی شود ، و چراغ استندبای فقط چشمک زرد میزند .

مجهزترین و کامل ترین نمایندگی تعمیر تلویزیون های ایکس ویژن X.vision مادیران است که با کمک جدیدترین تجهیزات و انجام تعمیرات تخصصی با کیفیت بسیار بالا در کوتاه ترین زمان در منزل  محل کار شما ارائه دهنده خدمات تعمیرات و نصب تلویزیون های ایکس ویژن xvision و تی سی ال TCL و تلویزیون های شارپ SHARP و سایر محصولات شرکت مادیران به مشتریان گرامی میباشد.

شماره تماس تعمیرات تلویزیون ایکس ویژن تهران و کرج:

09194900934 پویا مشفق

کانال تلگرام اطلاع رسانی محصولات جدید ایکس ویژن و آموزش تعمیرات:

https://t.me/TVHOMEservice

آموزش | شماتیک | نقشه | قطعات

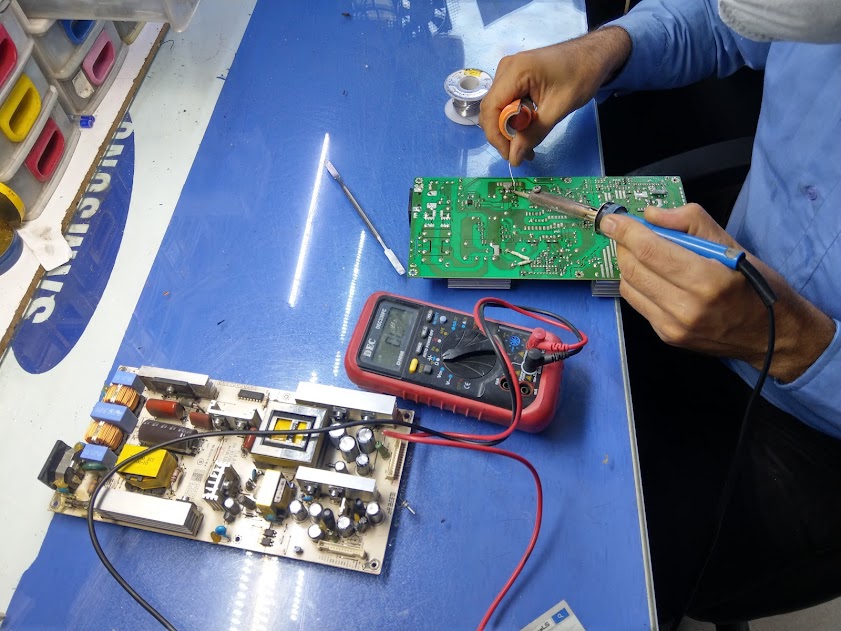

تعمیر پاور تلویزیون ال سی دی ایکس ویژن

LC32IMF7 | LC32IMF4 | LC32IMG7

LC-32IMB5 | LC3-2IMB5E

LCD XVISION TV POWER

بازدید کننده محترم خوش آمدید

ما در این مطلب تصمیم به ارائه بخشی از توضیحات و اطلاعات لازم جهت تعمیرات بردهای تغذیه پاور power تلویزیون های ایکس ویژن xvision داریم ، مخصوصا مدلهای نامبرده شده که جک برق ورودی روی خود برد تغذیه نصب شده است . دقت نمایید ایراداتی که روی این سری از بردهای تغذیه پیش می آید در موارد زیادی به راحتی قابل رفع است ، اما مواردی هم هست که بسیار گمراه کننده می باشد و نیاز به برسی های زیاد و تحلیل مدارات دارد . ما در این مطلب اطلاعات پایه را به شما می دهیم اگر موفق به تعمیر نشدید می توانید برد را برای ما ارسال نمایید تا تعمیرات لازم را برای شما انجام دهیم.

تعمیرات | تخصصی | پاور | تلویزیون | ایکس ویژن | LC-32IMF7

شماتیک | قطعات | خرید | فروش | دانلود | نقشه | دیتا شیت

تاریخ : 16 شهریور 1400

روز گذشته بعد از تماس تلفنی دوست عزیزی از غرب تهران ( منطقه سعادت آباد ) با دفتر خدمات و تعمیرات ایکس ویژن غرب ، ایشان اعلام کردند یک دستگاه تلویزیون LCD سایز 32 اینچ برند X.VISION دارند که روشن نمی شود ، و حتی چراغ استندبای نیز خاموش شده است . با شناخت و اطلاعات جامعی که این واحد در مورد تعمیرات برد تغذیه POWER این سری مدل های ایکس ویژن دارد ، از ایشان خواسته شد با هماهنگی دستگاه را به دفتر غرب منتقل نمایند . با توجه به اینکه این مطلب تا حدودی جنبه آموزشی نیز دارد مراحل کار را با شما مرور می کنیم . بعد از اینکه قاب پشت دستگاه را باز کردیم ( یازدهمین تصویر جدول زیر ) برد پاور و مین برد به تفکیک مشخص است ، خیلی سریع متوجه سیاه شدن فیوز گچی روی تغذیه شدیم ، البته اشتباه نکنید مثل تلویزیون و رادیو های قدیمی نیست که فقط فیوز بسوزد و خیلی راحت با تعویض فیوز دستکاه درست شود ، خیر سوختن فیوز تازه شروع مشکلات است و معنی آن وجود اتصالی بین فاز و نول در بخش اولیه HOT می باشد . برای تعمیر تغذیه باید ابتدا قطعه اتصال کوتاه شده SHORT را پیدا و تعویض نمایید . قبل از ادامه توضیحات عرض کنم اگر تعمیرکار هستید یا از علاقه مندان به تعمیرات الکترونیک هستید ، حتما در تعمیر این سری از بردهای تغذیه سوئیچینگ از مدار لامپ سری استفاده نمایید. چون احتمالا سوختن های مکرر فیوز و قطعات تعویضی وجود دارد . مثلا بیایم همین برد تغذیه را مرور کنیم در برسی اولیه مشخص شد Mosfet w20nm60 سوخته و اتصال کوتاه است . این قطعه را از مدار خارج کردیم و با کمک مولتی متر و در خالت تست اتصال ( دیود ) برسی کردیم و اتصالی رفع شده بود ، قطعه تعویض گردید . با کمک لامپ سری پاور را به برق زدیم اما لامپ شروع به روشن و خاموش شدن کرد ( خازن در حال شارژ و دشارژ بود و این عامل روشن و خاموش شدن متناوب لامپ می شود ) که این حالت یعنی هنوز در پاور مشکل داریم ( حالت سالم فقط یک لحظه لامپ روشن و دیگر بصورت دائم خاموش می شود . ولتاژ های خروجی ثانویه را اندازه گیری کردیم اما همه صفر بودند حتی 5 ولت استندبای ، دوباره بخش اولیه را برسی کردیم تا خازن صافی ولتاژ داریم ( 330 ولت ) ولی ثانویه کامل خاموش است . اقدام به تعویض ic5501 کردیم ولی مشکل حل نشد . بخش فیدبک که در این مدل شامل دو عدد اُپتوکوپلر است را تعویض کردیم . قطعات را خیلی خوب باید تست و برسی کنید ، گاهی پیش میاید که یک ایراد نهان ممکن است ساعتها وقت شما را بگیرد . در حال همین برسی ها بودم که یکی از خازن های بخش ثانویه باد وکرد و ترکید ( با وجود اینکه داشتیم با برق 110 ولت مدار را برسی و تعمیر می کردیم . این موضوع نشان دهنده یک ایراد و جریان کشی بیش از حد است .

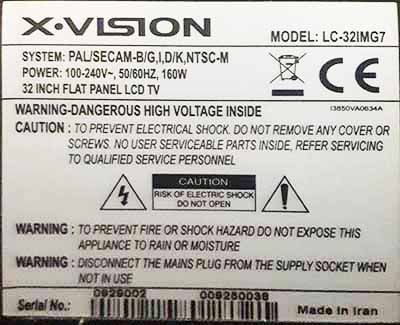

آموزش تعمیر تلویزیون LC32IMG7 | شماتیک | راهنما

بعد از تماسی که یکی از مشتریان تلویزیون LCD ایکس ویژن با دفتر مکس ویژن داشتند ، اعلام کردند تلویزیون مدل LC32IMG7 ایشان خراب شده است. جهت تعمیر ، تلویزیون XVISION را به دفتر تعمیرات منتقل کردیم در برسی اولیه : تلویزیون روشن نمیشود و برق هم ندارد ، یعنی چراغ استندبای کاملا خاموش است. در تعمیر این مدل وقتی برق در دستگاه نباشد ، فیوز سوخته است ، وقتی فیوز بسوزد کار سخت می شود . در این مواقع میگویند پاور مرده است و فیوز هم سوخته.

آموزش مرحله به مرحله تعمیر تلویزیون LC-32IMG7

1-ابتدا تلویزیون را روی یک سطح صاف و تمیز بخوابانید ، بصورتی که به صفحه نمایش فشاری وارد نشود و فشار روی قاب جلو باشد.
2- قاب پشت تلویزیون را ( فقط درب دسترسی به برد ) را باز کنید .
3- برد پاور را باز کنید.
4- فیوز را تست کنید :

اگر فیوز سالم است : کمی ممکن است مین برد خراب شده باشد مهم اینکه اصلا چراغ استندبای نداشته باشید باید ابتدا ولتاژهای خروجی از پاور را اندازه گیری کنید ( برای این کار کابل مین به پاور را جدا کنید ، و پاور را به برق بزنید ، با کمک مولتی متر ولتاژ را در محل کانکتور مین به POWER اندازه گیری کنید ، اگر ولتاژ 5 ولت استندبای را دارید ، ایراد میتواند از عدم رسیدن فرمان از CPU یا آیسی حافظه باشد ، یا ممکن است در بخش اولیه ترانزیتور پاور ( FET ) و یا مدار RUN DC یا مدار START UP مشکلی در قطعات RCL که مخفف مقاومت و خازن و سلف است بجود آمده باشد.

اگر فیوز سوخته است : قطعات زیر را تست و در صورت خرابی آن را تعویض کنید.

خازن صافی معمولا با ظرفیت 22 الی 47 میکرو فاراد و ولتاژ کاری 400 الی 450 ولت DC است : آن را از مدار جدا کنید و اهم چک کنید تقریبا شبیه به دیود معمولی عمل میکند ، از یک سمت مقاومتی حدود 4 دهم الی 6 دهم نشان میدهد و از سمت دیگر OL یا بینهایت- اگر شارژ باشد باید به آرامی تخلیه شود. پل دیود را خارج و تست کنید : دو پایه دو پایه و ضرب دری باید به هم راه بدهند. راهنمایی : پل دیود دارای 4 پایه است که دو پایه آن علامت سینوس که به معنی ورودی AC است و دو پاه دیگر که با علامت مثبت و منفی نشان داده میشود که معرف خروجی DC است.
روش تست پل دیود :
مولتی متر را در حالت بیزر یا تست دیود قرار دهید :
دو پایه AC نباید به هم راه دهند
دو پایه DC نباید به هم راه دهند
پایه مثبت DC به یکی از پایه های AC راه میدهد و برعکس خیر
پایه منفی DC به یکی از پایه های AC راه میدهد و برعکس خیر .

فت ولتاژ MOSFET: را با هیت سینک خارج و تست کنید ( اتصال کوتاه نباشد ) در این مدل از FET جهت عمل سوئیچ زنی استفاده میشود.

خازن : خازن های مسیر 5 ولت و 12 ولت را در صورت باد کردن و خرابی تعویض کنید. این خازنها الکترولیتی هستند و در صورت عبور جریان و ولتاژ بالاتر از حد تحمل آن ، قسمت بالایی آن با کرده ، یا از زیر روغن و محتویات آن خارج می شود.

مقاومت : مقاومت ده اهمی ( قرمز - مشکی - مشکی ) بالای آی سی اصلی را تعویض کنید. در صورت سیاه شدن این مقاومت در موارد بسیاری خود IC L6599N  که از نوع DIP است نیز میسوزد ، برای تست آن پایه دوم و سوم از سمت چپ علامت ابتدایی را در زمانی که پشت برد هستید تست کنید ، نباید اتصال کوتاه شده باشد.

دیود زنر : دیود های زنر را تست کنید ، باید ولتاژ نامی داشته باشند.تست دیود زنر کار سختی است ، پیشنهاد میشود از یک برد برد و یک منبع تغذیه DC متغیر استفاده کنید ، به اسن صورت که دیود زنر را روی برد برد ببنید و در بایاس معکوس از ولتاژ صفر ولت شروع کنید بالا آمدن و ببنید در چه ولتاژی دیود زنر راه میدهد ، این مقدار باید با ولتاژ اعلام شده برابر باشد .

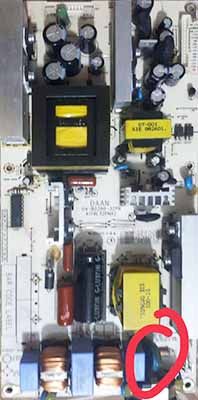

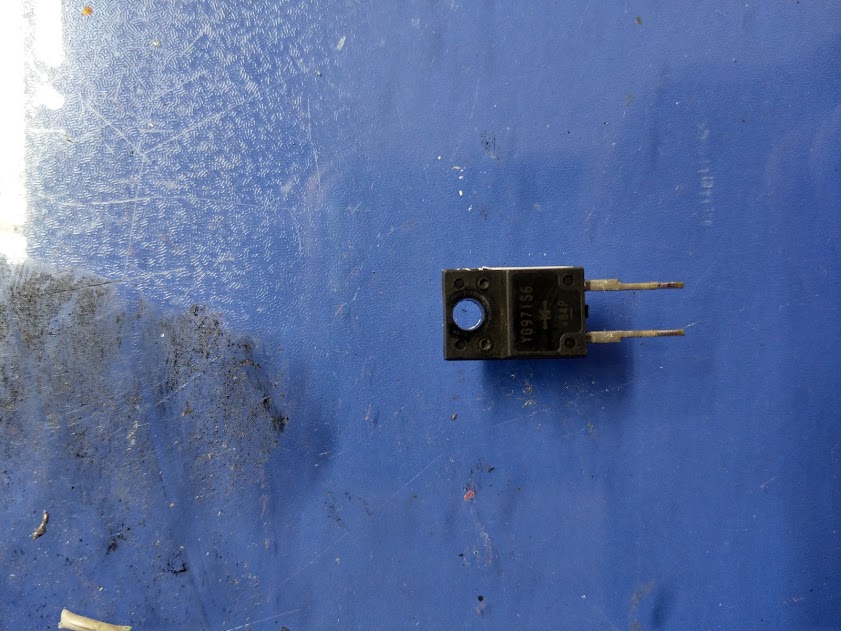

جرقه گیر یا نویز گیر : قطعه ای گه با روکش پلاستیکی پوشانده شده و بر اثر نوسان برق خراب می شود. این قطعه در اصل یک VR یا VDR همان وریستور است ، وریستور نوعی مقاومت است که بر اثر عبور ولتاژ شدید ، اهم آن کاهش و چون بصورت موازی با ورودی برق شهری قرار گرفته است ، میتواند باعث اتصال کوتاه و سپس سوختن فیوز شود و از آسیب رسیدن به سایر بخش ها جلوگیری کند. در یعضی از مدارات سوئیچینگ پاور از NTC نیز استفاده میشود ، این قطعه در مسیر بصورت سری قرار میگیرد و بر اثر افزایش دما ( که به دلیل عبور جریان یاد و لحظه ای ) ممکن است بجود آید با بالا رفتن مقاومت خود مسیر را قطع میکند ، البته بسیار دیده شده است این قطعه بعد از مدارات EMI قرار دارد .در اخر ولتاژ های خروجی را از سمت کانکتور برد پاور به مین برد اندازه گیری کنید  . ولتاژ 5 ولت استند بای را باید داشته باشید .سعی کنید اندازه گیری ولتاژ را با ولت متر های دیجیتالی انجام دهید که بتواند در تمامی رنج ها ولتاز نامی را به شما نشان دهند.یک ولت متر دیجیتالی خوب میتواند تمامی ولتاژ های AC و DC ، مقاومت و حتی خازن و ترانزیستور را چک کند. برای عملیات سوئیچ زنی و نوسان سازی در پاور تلویزیونهای LC-32IMF4 از ترانزیستور فت FET استفاده می شود ، این پاور فت POWER FET همراه با یک دیود ( معمولا دیود شاتکی ) روی هیت سینک ( جهت خنک سازی ) نصب می شوند.تصویر زیر نمونه ای از این پاور فت را همراه با دیود روی هیت سینک نشان میدهد.جهت اطلاع شما تعمیرکاران LCD و LED بصورت دقیق تصاویری از این دو قطعه نمیه هادی را قرار میدهیم ، آیسی پاور به شماره قطعه W20MN60 در تصویر زیر نیز دیود شاتکی YG971S6 و سایر مراحل تعمیر را مشاهده میفرمایید :

سلام
ضمن تبریک سال جدید و با آرزوی داشتن سالی خوب و اینکه سال 1398 برای همه تعمیرکاران پر خرابی و برای همه مشتری ها بی خرابی باشد ، مطلبی تهیه کردم بابت اینکه برد پاور تلویزیون ایکسویژن مدل LC-32IMF4 با برد پاور تلویزیون LCD ایکس ویژن مدل LC32IMF7 مشترک است اما یک تفاوت کوچک دارد ، برای همین اگر تعمیرکار تلویزیون هستید و میخواهید پاور یکی از این دو مدل تلویزیون ال سی دی LCD  ایکس ویژن را برای دیگری استفاده کنید ، لطفا آموزش ریز را مطالعه کنید

آموزش تعمیر و تعویض و تبدیل برد تغذیه تلویزیون ال سی دی  LC-32IMF7 | LC-32IMF4

نکته مهم : ابتدا دقت کنید در اول کار مشخص کنید کدام برد برای کدام تلویزیون است چون به غیر از یک تفاوت بسیار به هم شبیه هستند.

آموزش تعمیر:

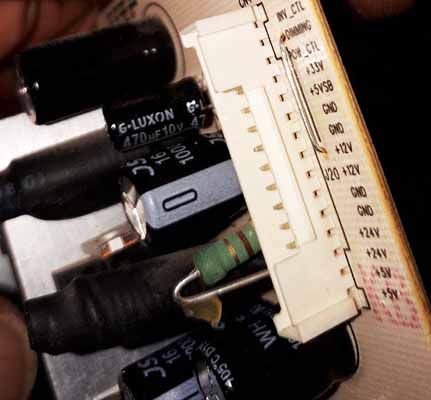

به کانکتور محل اتصال کابل مین برد تلویزیون ال سی دی ایکسویژن دقت کنید

یکی از مدل های LC32IMF7 | LC32IMF4 دارای پایه و پینی بنام DIMMING میباشد

این پین ، پین دوم کانکتور مین به پاور تلویزیون السیدی است.

در یکی از مدل های تلویزیون ال سی دی ایکس ویژن توسط یک جامپر فلزی به پایه 12 ولت برد تغذیه تلویزیون متصل است.

در تلویزیون ال سی دی ایکس ویژن دیگر این پایه دوم به زمین GND متصل است.

کافی است قلع پایه DIMMING  را قلع کش کنید و پایه را آزاد و بدون اتصال کنید.

با این روش و بررسی نظیر به نظیر بودن پایه های برد تغذیه تلویزیون ال سی دی ایکس ویژن 32 اینچ شما میتوانید برد پاور را بین مدل های زیر بصورت مشترک استفاده کنید

تعمیر برد پاور تلویزیون ال ای دی ایکس ویژن مدل LC-32IMF4

تعمیر برد پاور تلویزیون ال ای دی ایکس ویژن مدل LC-32IMF7

تعمیر برد پاور تلویزیون ال ای دی ایکس ویژن مدل LC-32IMB5

تعمیر برد پاور تلویزیون ال ای دی ایکس ویژن مدل LC-32IMB5E

تعمیر برد پاور تلویزیون ال ای دی ایکس ویژن مدل LC-32IMG5

تعمیر برد پاور تلویزیون ال ای دی ایکس ویژن مدل LC-32IMG7

شماره تماس تعمیر تلویزیون ایکس ویژن:

شماره تماس دفتر جدید :

02144416889

شماره تماس مستقیم ( حتی روزهای تعطیل و بعد از ساعات اداری)

09194900934 پویا مشفق

کانال تلگرام اطلاع رسانی محصولات LED جدید ایکس ویژن:

https://t.me/TVHOMEservice

نمایندگی های سطح شهر تهران
مادیران تهران گلدیران تهران سام سرویس تهران

نصب و تعمیرات

TCL  XVISION  SHARP

INSTALLATION AND REPAIRING

سلام

امروز که اخرین روز سال 1397 میباشد میخواهم یک آموزش بی نظیر از تعمیرات تلویزیون های ال ایدی ایکس ویژن در مدل LE-42KD40 برای شما همکاران و تعمیرکاران و مشتریان مشتاق به یادگیری در سایت نمایندگی مادیران قرار دهم.

تعمیر تلویزیون ایکس ویژن مدل LE-42KD40

REPAIR XVISION LED MODEL : LE-42KD40

دیروز 27 اسفند ماه 1397 یکی از مشتریان قدیمی محصولات شرکت مادیران ، تلویزیون ال ای دی ایکس ویژن LE-42KD40 با با دفتر نمایندگی غرب مادیران در تهران ، واقع در صادقیه تماس تلفنی گرفتند و اعلام خرابی برای یک دستگاه تلویزیون ال ای دی ایکس ویژن LE-42KD40 کردند که از گفته های مشتری مشخص بود بکلایت تلویزیون ال ایدی ایکس ویژن سوخته است.

آموزش تعمیرات برد پاور تلویزیون های سری KD ایکس ویژن در دو مطلب زیر :

تعمیرات | تلویزیون | ایکس ویژن | LE-42KD20 | XVISION

تعمیرات | تلویزیون | LE42KD20 | LE42KD30 | LE42KD40

با این حال تکنسین تعمیرات تلویزیون های تولید شده شرکت مادیران جهت جابجایی تلویزیون برای تعمیرات به منزل مشتری مراجعه کرد و در مرحله اول عکسی از ایراد تلویزیون ال ای دی LE-42KD40 ایکس ویزن تهیه کد که دز زیر تصویری از آن را میبینید.

تلویزیون ال ای دی ایکس ویژن را با دقت زیاد و حساسیت بالا به دفتر نمایندگی تعمیرات غرب مادیران در صادقیه منتقل کردیم.

تلویزیون های ال ایدی ایکسویژن مدل LE-42KD40 از بکلایت های شرکت الجی استفاده میکند

تصویری در زیر لیبل و برچسب روی صفحه نمایش ال ای دی ایکسویژن را نشان میدهد.

آموزش تعمیر تلویزیون LE-42KD40 ایکس ویژن

REPAIR TRAINING OF XVISION LED MODEL LE42KD20

مرحله ول تعمیرات تلویزیون های ال ای دی ایکس ویژن باز کردن پایه تلویزیون و سپس باز کردن قاب پشت است.

تلویزیون ال ایدی ایکسویژن از قسمت های زیر تشکیل میشود :

برد تغذیه یا پاور تلویزیون ایکس ویژن LE-42KD40

قیمت برد پاور تلویزیون ال ایدی LE42KD40 حدود 350.000 تومان است

برد مین یا برد اصلی تلویزیون الیدی ایکس ویژن LE-42KD40

قیمت برد مین تلویزیون ال ایدی LE42KD40 حدود 550.000 تومان است.

برد LVDS یا برد مترجم تصویری تلویزیون ال ایدی ایکس ویژن LE-42KD40

البته نام صحیح آن T-CON میباشد و کابلی که از LED DRIVER به T-CON میاید را کابل LVDS می گویند .

T-CON وظیفه ترجمه تصاویر را برای پنل یا همان TFT یا لیکوئید دارد.

در صورتی که نصف تصویر دچار ایراد شود ( نه تاریکی ) ایراداتی مانند تغیرات رنگی ، کلا سیاه شدن ، خط عمودی و نظایر این ، از خرابی های T-CON و کابلهای اتصالی FLAT میباشد.

قیمت برد LVDS تلویزیون LE42KD40 حدود 150.000 تومان است.

برد اینورتر تلویزیون ال ای دی ایکس ویژن LE-42KD40

به زبان فنی به قطعه ای که در تصویر زیر دیده می شود ، درایور ال ای دی نام دارد ( LED DRIVER ) که وظیفه آن مانند اینورتر در تلویزیون های LCD است که در آنجا لامپهای CCFL یا همان لامپ کاتودی فلورسنت سرد را روشن می کنند .

از وظایف LED DRIVER  تنظیم نور بکلایت میباشد. و در معنای کلمه هم منظور راه انداز LED است و ولتاژ و جریان مناسب برای روشن شدن بکلایت را تامین می کند.

قیمت برد اینورتر LE42KD40 حدود 150.000 تومان است.

خوب برگردیم سر مراحل تعمیر بکلایت تلویزیون ال ای دی ایکس ویژن LE42KD40

نیازی نیست در مدل LE42KD40 همه برد ها رو باز کنید ، وقتی تلویزیون ال ای دی ایکس ویژن مشکل بکلایت داشته باشد شما بعد از باز کردن قاب پشت سعی کنید قاب جلو را نیز باز کیند ، سپس پیچ های شاسی را باز کنید تا بتوانید صفحه نمایش را از بردهای تلویزیون جدا کنید.

تصویری در زیر این کار را آموزش میدهد برای تلویزیون 42KD40 :

تصویری در زیر صفحه ماژول یا TFT را نشان میدهد که در محلی امن در دفتر نمایندگی غرب مادیران  تهران قرار گرفته بوده است

مهم ترین نکته در تعمیرات تلویزیون های ایکس ویژن سالم ماندن TFT یا همان کریستال مایع است که بسیار ظریف و شکننده است و احتیاط زیادی لازم دارد.

خوشبختانه در دفاتر نمایندگی غرب تهران مادیران فظای بزرگ و امکانات عالی باعث شده کیفیت تعمیرات تلویزیون های ال ای دی ایکس ویژن بسیار خوب انجام شود.

برگردیم به بحث تعمیر تلویزیون ایکس ویزن 42KD40

بعد از جدا کردن تی اف تی تلویزیون ایکسویزن شما باید دی فیوزر های صفحه نمایش را جدا کنید، برای این کار پلاستیک های دور آن را باز کنید و با دقت و بدون برهم زدن ترتیب و جهت آنها را از روی بکلایت بردارید.

تصویری در زیر مراحل جداکردن دی فیوزر های ایکس ویژن 42KD40 را نشان میدهد

بعد از این مرحله از دستگاه فقط یک شاسی فلزی و بکلایت ها باقی میماند

تصویری در زیر این وضعیت را در تلویزیون LE42KD40 نشان میدهد.

پس از جدا کردن بکلایت تلویزیون ایکس ویژن از شاسی LE42KD40 باید آن را از بدنه فلزی که به آن چسبیده شده است.

با کمک حرارت زیاد از پشت میتوانید ال ای دی بار را از روی شاسی مخصوص بکلایت جدا کنید

در این حالت دو روش برای تعمیر بکلایت وجود دارد

روش اول تعمیرات بکلایت ایکس ویژن LE-42KD40

تعویض کامل بکلایت ال ای دی LE-42KD40

روش دوم تعمیرات بکلایت ایکس ویژن LE-42KD40

تعمیر بکلایت و تعویض ال ای دی سوخته LE-42KD40 از روی ال ای دی بار است.

تعویض بکلایت ایکس ویژن

در اینجا من مراحل تعمیر بکلایت و تعویض آن را برای شما مشتریان خوب و یا تعمیرکاران و همکاران ارائه میدهم.

بعد از جدا کردن نوار ال ای دی بار ایکس ویزن از فلز هیت سینک که با کمک حرارت زیاد برای جدا شدن چسب باید انجام شود

باید ال ای دی ها را تک به تک تست کنید.

برای این کار به یک منبع تغذیه DC  احتیاج دارید.

نمایندگی غرب مادیران

یک منبع تغذیه DC را ساخته است که میتواند با توجه به نیاز ولتاژ مناسبی در خروجی داشته باشد.

به این ترتیب میتوانید انواع بکلایت تلویزیون های الیدی در همه مارک مانند ایکس ویزن XVISION، شارپ SHARP ، تی سی ال TCL ، سامسونگ SAMSUNG ، الجی LG ، و سونی SONY را تعمیر و تست نماییم.

ال ای دی های روی ال ای دی بار بک لایت تلویزیون ایکس ویژن LE-42KD40 را متاسفانه نمیتوانید در بازار تهیه کنید و امکان فروش این ال ای دی ها به غیر نمایندگان مادیران وجود ندارد.

برای جدا کردن تک به تک ال ای دی LED های بکلایت تلویزیون LE-42KD40 XVISION باید از هیتر های مخصوص که دمای بیش از 300 درجه را تولید میکنند استفاده کنید.

تصویری در زیر نحوه انجام این تعمیرات را نشان میدهد

برای آشنایی بیشتر شما تعمیرکاران تلویزیون LE-42KD40 و یا مشتریان و دانشجویان کنجکاو ، عکسی از نزدیک از ال ایدی بار تلویزیون ایکس ویزن LE42KD40  برای شما قرار میدهم

تصویری در زیر وضعیت تست بکلایت تعمیر و تعویض شده را نشان میدهد قبل از جمع کردن تلویزیون LE42KD40

دفتر نمایندگی غرب تهران مادیران کجاست ؟

 یکی از مجهز ترین و کاملترین نمایندگی های تعمیرات ، نمایندگی های مادیران  در ایران هستند ،که با دارا بودن جدیدترین تجهیزات و انجام تعمیرات با کیفیت بسیار بالا ارائه دهنده خدمات تعمیر و نصب تلویزیون های ایکس ویژن و تی سی ال و سایر محصولات شرکت مادیران به مشتریان گرامی میباشد.

تعمیرات تلویزیون LE42KD40 ایکس ویژن

بکلایت - پاور

یکی دیگر از حالات خرابی بکلایت LE-42KD40 مانند تصویر زیر میباشد

همانطور که در تصویر بالا مشاهده می کنید از سمت چپ تلویزیون بکلایت جانبی دچار خرابی شده است ، یعنی در نوار LED تعدادی از سگمنت های LED سوخته است و باعث شده یکنواختی نور پس زمینه خراب شود ، در این موارد معمولا مشکل با تعمیرات بر طرف می شود.

در بعضی مواقع در صورتی که مشتری با هزینه موافقت کند ، دست کامل بکلایت تعویض می شود ، این کار عمر تعمیر را افزایش میدهد و باعث میشود مدت خیلی طولانی بکلایت جدید کار کند ، اما در صورت تعمیرات موضعی ، ممکن است در مدت کمی LED دیگر بسوزد.

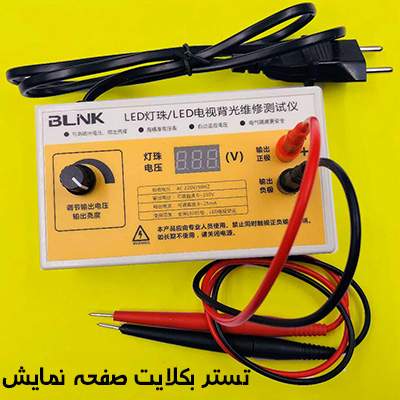

جهت تست بکلایت میتوانید با کمک تستر مخصوص این کار را انجام دهید ، روش کار این تستر به این صورت است که دو عدد پراپ دارد ، آنها را به مثبت و منفی سر بکلایت متصل کنید ، دستگاه را به برق شهری وصل کنید ، این تستر بصورت هوشمند ( با کمک مدارات کنترلی داخل خود ) ولتاژ و جریان مناسب برای روشن شدن لامپ LED را تامین میکند ، شما با توجه به نوع بکلایت باید LED های سوخته را مشخص کنید.

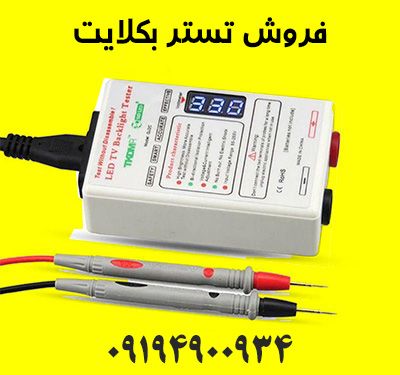

فروش ویژه تستر بکلایت با قیمت مناسب :

خرید / فروش انواع تستر بکلایت ویژه LCD و LED در انواع برندهای تلویزیون و مانیتور

جهت خرید اسکرین تستر با ما تماس بگیرید :

شماره تماس تعمیرات تلویزیون ایکس ویژن:

021-44416889 شعبه غرب

09194900934 پویا مشفق

کانال تلگرام اطلاع رسانی محصولات جدید ایکس ویژن:

https://t.me/TVHOMEservice

تعمیر بکلایت ال ای دی LED ایکس ویژن مدل

 xs5020 - xs5020s - 50xs520s

X.vision

با سلام

با توجه به تماس تعدادی از همکاران و تعمیرکاران از سایر نمایندگی ها و تعمیرگاه های مجاز شهر تهران جهت دریافت راهنمایی در مورد تشخیص فرق ایراد بکلایت و صفحه نمایش با ایرد مین برد در سه مدل از تلویزیون های ایکس ویژن ال ای دی LED به مدل های :

تلویزیون ال ای دی ایکس ویژن SX5020

تلویزیون ال ای دی  LED اسمارت ایکس ویژن SX5020s

تلویزیون xvision ال ای دی  LED اسمارت ایکس ویژن 50XS520s

ایراد تلویزیون LED الیدی اکسویژن  xs5020 - xs5020s - 50xs520s

در سه مدل تلویزیون ال ای دی نامبرده شده ایکسویژن نوع ایراد به این صورت است ، تلویزیون بک لایت ندارد یا در هنگام روشن کردن تلویزیون لوگوی ایکس ویژن به صورت خیلی کمرنگ در روی صفحه نمایش مشاهده می‌شود.

تعمیر | تعمیرات تلویزیون الیدی ایکس ویژن  xs5020 - xs5020s - 50xs520s

ولتاژ بکلایت تلویزیون الیدی ایکسویژن یک بار هنگامی که سوکت بک لایت به مین برد mainboard متصل است اندازه گیری شود ( با کمک ولت متر روی رنج 200 ولت ) و بعد از راه اندازی مجدد دستگاه سوکت بکلایت را جدا کنید و خروجی بک لایت برد تغذیه مجددن اندازه گیری می شود در هر صورت باید ولتاژ بین ۹۲ الی ۹۸  ولت با توجه به نوع برد تغذیه باشد (خروجی بردمین با توجه به اینچ تلویزیون قابل تشخیص است برای پنل های بزرگ تر 50 اینچ ولتاژ رو 98 ولت است ) و در صورتی که هنگام اتصال سوکت بکلایت ولتاژ افت کرده و بعد از جداسازی سوکت و خاموش و روشن کردن دستگاه و ولتاژ خروجی بک لایت روی برد تغذیه ثابت و در رنج ولتاژ گفته شده باشد بکلایت صفحه نمایش خراب است.

یعنی بصورت خلاصه در صورتی که در زمان اتصال کابل فلت به صفحه نمایش مقدار ولتاژ کمتر از عدد گفته شده باشد صفحه نمایش سوخته است و بکلایت باید تعویض شود ،و در صورت یکسان بودن ولتاز کابل فلت در زمان اتصال و جدا بودن ، مین برد خراب میباشد و نیاز به تعمیر یا تعویض دارد.

دقت کنید که برای هر حالت از اندازه گیری باید یکبار تلویزیون را خاموش روشن ( ترجیحاً از برق بکشید ) کنید.

 جهت مطالعه بیشتر درباره تلویزیون های الیدی LED  اسمارت SMART  ایکس ویژن از لینک زیر دیدن کنید

تلویزیون اسمارت ایکسویژن

این مطلب توسط پویا مشفق تعمیرکار تلویزیون های XVISION ایکس ویژن با گارانتی مادیران و خدمات پس از فروش در محل مادیران تهیه شده است.

خواهشمند است جهت دریافت خدمات تعمیرات حرفه ای و با ضمانت و گارانتی مادیران با شماره زیر  نمایندگی صوتی و تصویری غرب مادیران در تهران تماس بگیرید :

09194900934

به اطلاع میرساند در این نمایندگی تعمیرات انواع تلویزیون های ال ای دی LED از برند های دیگر مانند: تلویزیون الجی LG و تلویزیون سامسونگ SAMSNG  و تلویزیون سونی SONY در تمامی مناطق تهران و کرج و حومه پذیرفته میشود.

در ادامه تصاویری از برد تغذیه پاور POWER BOARD XVISION XS5020 و برد اصلی مین MAIN BOARD XVISION XS5020 را مشاهده می فرمایید ، این قطعات بصورت نو و استوک جهت فروش برای خرید شما عزیزان موجود می باشد و استعلام قیمت را می توانید از طریق تلگرام دریافت نمایید . دقت نمایید در این سری مدل XS4020 نیز قرار دارد که برد های پاور POWER و مین برد ان متفاوت است . دقت نمایید که بکلایت از طریق برد تغذیه تامین ولتاژ می شود و روشن می شود . مواردی دیده شده است که نوسانات برق باعث خرابی بخش اولیه HOT برد تغذیه می شود. خرابی بکلایت نیز در این مدل چند باری دیده شده است که بکلایت بصورت لبه ای EDGE بوده و از یک سمت روی یک هیت سینک آلومینیومی نصب شده است .

49XTU615

سلام

همین الان تماسی از روستای ورامین داشتیم با دفتر نمایندگی صوتی و تصویری غرب مادیران در تهران واقع در خیابان صادقیه کاشانی که متاسفانه برای تلویزیون اکس ویژن یکی از مشتریان گارانتی مادیران مشکلی پیش آمده ،گارانتی تلویزیون 2 ماه است که تمام شده است ، مدل تلویزیون :

XVISION LED  از سری 49XTU615 بود.ایراد هر یک دقیقه تلویزیون خاموش و روشن میشود.

ایراد اعلام شده به سه روش قابل حل است

تعمیر تلویزیون ال ای دی ایکسویژن 49XTU615

اموزش تعمیرات ال ای دی

روش اول تعمیر تلویزیون الیدی XVISION مدل 49XTU615 :

بازگشت به تنظیمات کارخانه از طریق منوی اصلی تلویزیون

روش دوم تعمیر تلویزیون LED ایکس ویژن 49XTU615 :

بروزرسانی تلویزیون و بازگشت به تنظیمات کارخانه از طریق منوی مخفی

روش سوم تعمیر تلویزیون ال ای دی 49XTU615  :

در صورتی که هر کدام از دو روش قبل در رفع مشکل تلویزیون ال ای دی ایکسویژن 49XTU615 پاسخ ندهد ، آیسی فلش یا آیسی حافظه  تلویزیون 49XTU615 مشکل دارد و باید آن را با کمک هیتر با دمای مناسب و شدت باد مناسب از مین برد جدا کرد و جداگانه از طریق دستگاه پروگرامر برنامه ریزی کرد.ممکن است آیسی خراب شده باشد و بهتر است درصورت عدم جواب گرفتن از پروگرام کردن آیسی خود دستگاه آن را تعویض کنید ،پیشنهاد میشود بعد از جدا کردن آیسی فلش حتما آن را خیلی خوب با مسواک و تینر فوری شست و شو دهید.

مشخصات تلویزیون  ال ای دی ایکسویژن 49XTU615

مشخصات محصول مادیران 49XTU615

XVISION RESOLOTION : وضوح نمایش تصویر بسیار بالا (Ultra HD (3840x2160
HDR XVISION : دارای تكنولوژی HDR 10 بر روی پورت فلش یا USB (بالابردن کیفیت تصویر)
سیستم عامل XVISION : سیستم عامل اندروید ورژن 5.1 با پشتیبانی از گوگل پلی استور
حافظه XVISION : دارای حافظه RAM داخلی 8 گیگا بایتی برای پردازش و ذخیره اطلاعات و نصب بازی
DTV XVISION : دارای تیونر دیجیتال داخلی DVB-T2 جهت دریافت شبکه های دیجیتال
CPU XVISION : مجهز به پردازشگر دو هسته ای و سرعت پردازش سریع و نرم
XVISION SOUND : سیستم صوتی فراگیر DOLBY با اسپیکر های عالی
XVISION CONNECTION : دارای قابلیت LAN,WiFi ,Dlna جهت اتصال گوشی و لبتاب
XVISION DISPLAY :دارای قابلیت WiFi Screen Mirror جهت نمایش تصویر موبایل روی تلویزیون
XVISION RECORD :قابلیت ضبط برنامه های تلویزیونی (PVR)
XVISION LIVE RECORD :دارای ماشین زمان(Time Shift)
XVISION USB SUPPORT : قابلیت پخش عکس، آهنگ و مووی از روی حافظه فلش USB
XVISION ورودی و خروجی : 3 ورودی HDMI و 1 ورودی USB2.0 و 1 ورودی USB3.0
XVISION USB VIDEO SUPPORT :قابلیت پخش تصویر با فرمت: H.264,H.265/MPEG2,MPEG4
XVISION USB SOUND SUPPORT :قابلیت پخش صدا با فرمت: MP3,AC3,HE-AAC,LPCM/WMA
XVISION USB  PHOTO SUPPORT : قابلیت پخش عكس: GIF, BMP, PNG, JPEG

ادرس و تلفن نمایندگی ورامین مادیران

اگر در شهر ورامین زندگی میکنید و یا از روستا های اطراف ورامین هستید و از محصولات مادیران :

تلویزیون LED ایکس ویژن , تلویزیون LCD ایکس ویژن

تلویزیون LED تی سی ال TCL

یخچال XVISION و یا لباسشوئی XVISION

تلویزیون LED شارپ , تلویزیون LCD شارپ

استفاده میکنید میتوانید جخت دریافت خدمات گارانتی با دفتر نمایندگی مادیران در ورامین تماس بگیرید

تلفن تماس نمایندگی ورامین مادیران ایکسویژن :

02136249244

آدرس نمایندگی ورامین ایکس ویژن :

ورامین ،بلوار شهید باهنر ، جنب آتشنشانی ، روبروی سیلو

ساعت کاری نمایندگی مادیران در ورامین :

صبح از 8:00 الی 13:00

عصر از 15:30 الی 20:30

تعمیرکار مسئول نمایندگی مادیران ورامین : آقای والی

شماره تماس تعمیرات تلویزیون ایکس ویژن تهران و کرج و شهریار :

09194900934 پویا مشفق

کانال تلگرام اطلاع رسانی محصولات صوتی و تصویری جدید ایکس ویژن:

https://t.me/TVHOMEservice
