مجموعه مکس ویژن ارائه دهنده خدمات تعمیرات تخصصی برای محصولات تولیدی شرکت مادیران می باشد . این مجموعه تخصص اصلی روی تعمیرات تلویزیون های LED برند XVISION را از سال 1388 دارد . شما عزیزان می توانید با یک تماس با مشاوران ما در مورد هزینه های تعمیر و روش تعمیرات صحبت نمایید . ارائه خدمات ما در منزل و محل کار خود شما نیز میسر است و در اسرع وقت و با قطعات فابریک و اورجینال و ارائه فاکتور رسمی و ضمانت و گارانتی قطعات در خدمت شما هستیم . در این مطلب سعی در آموزش و توضیحات تکمیلی در مورد تعمیرات تلویزیونهای سری های KD محصولات تصویری شرکت مادیران گرفته ایم . امیدوارم مطالعه این مطلب برای شما مفید باشد.

تعویض | بکلایت | تلویزیون | ایکس ویژن | LE-42KD30

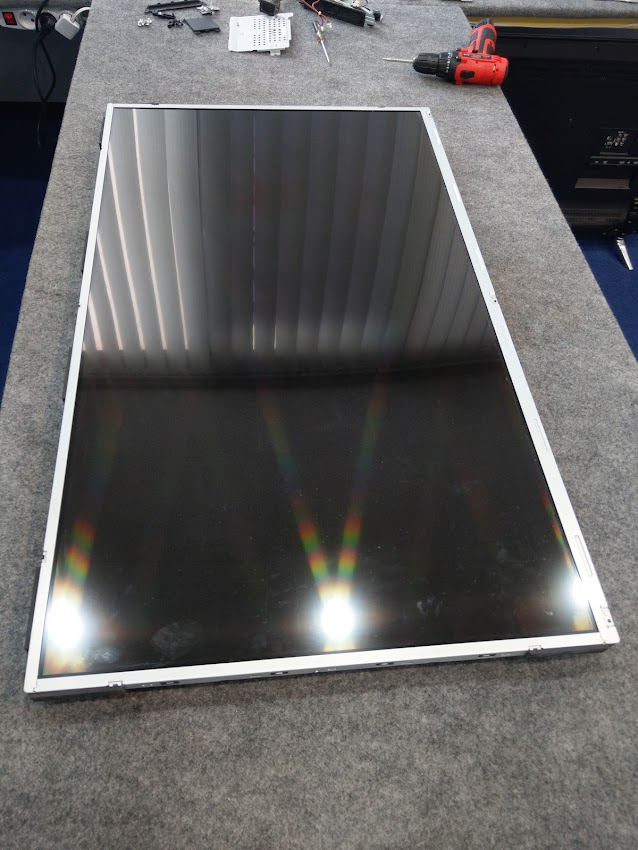

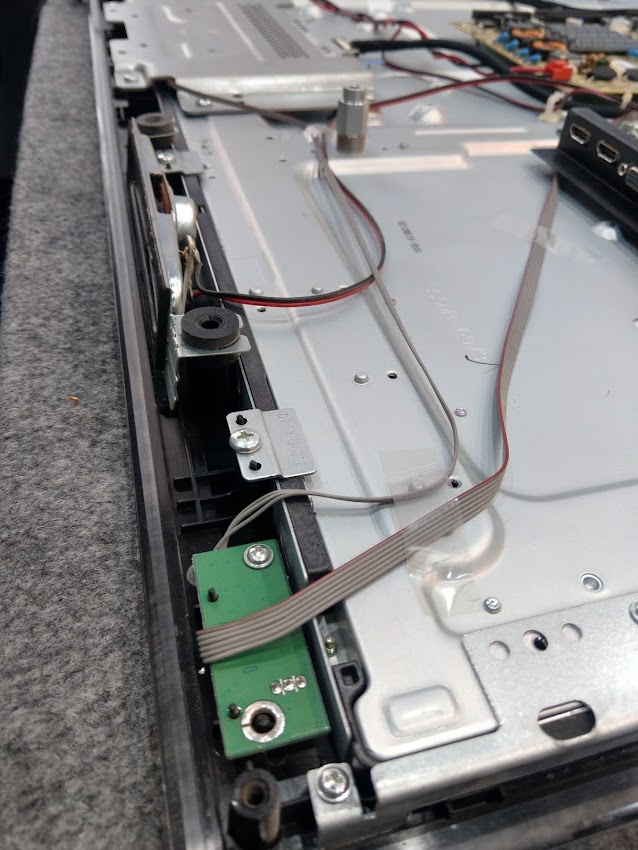

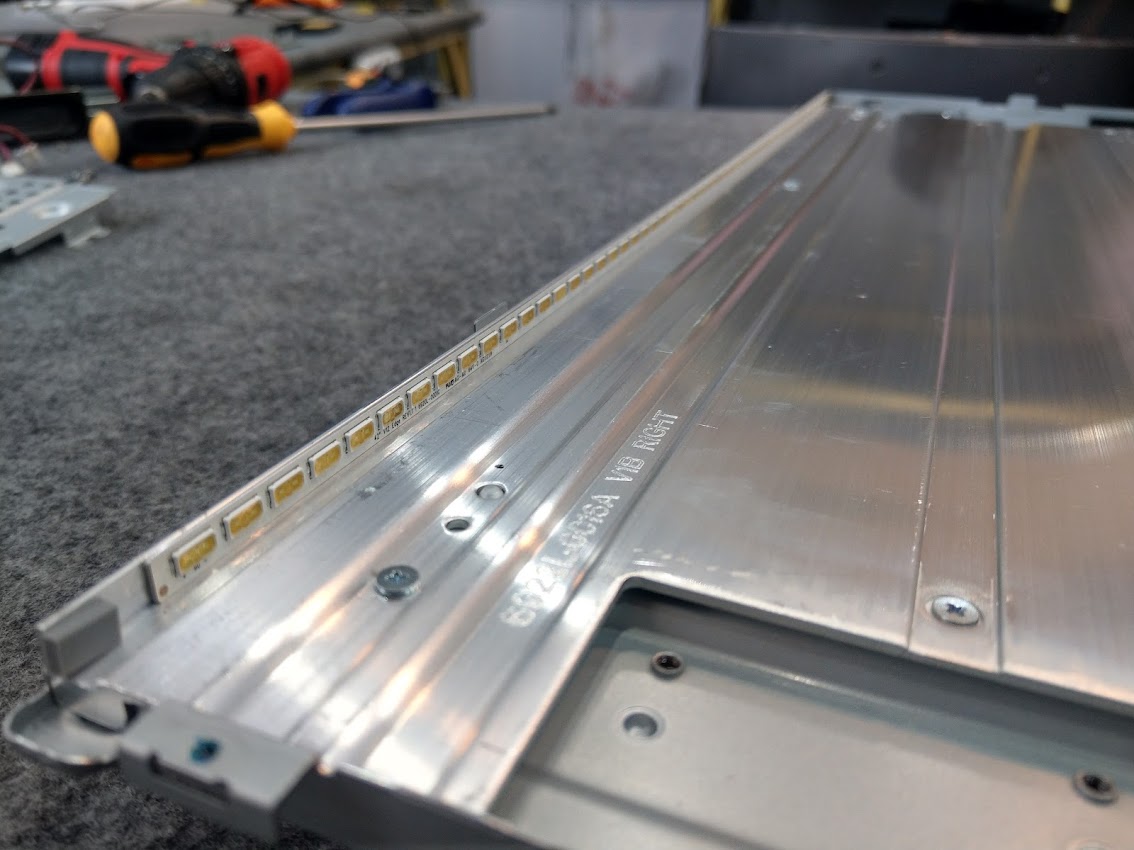

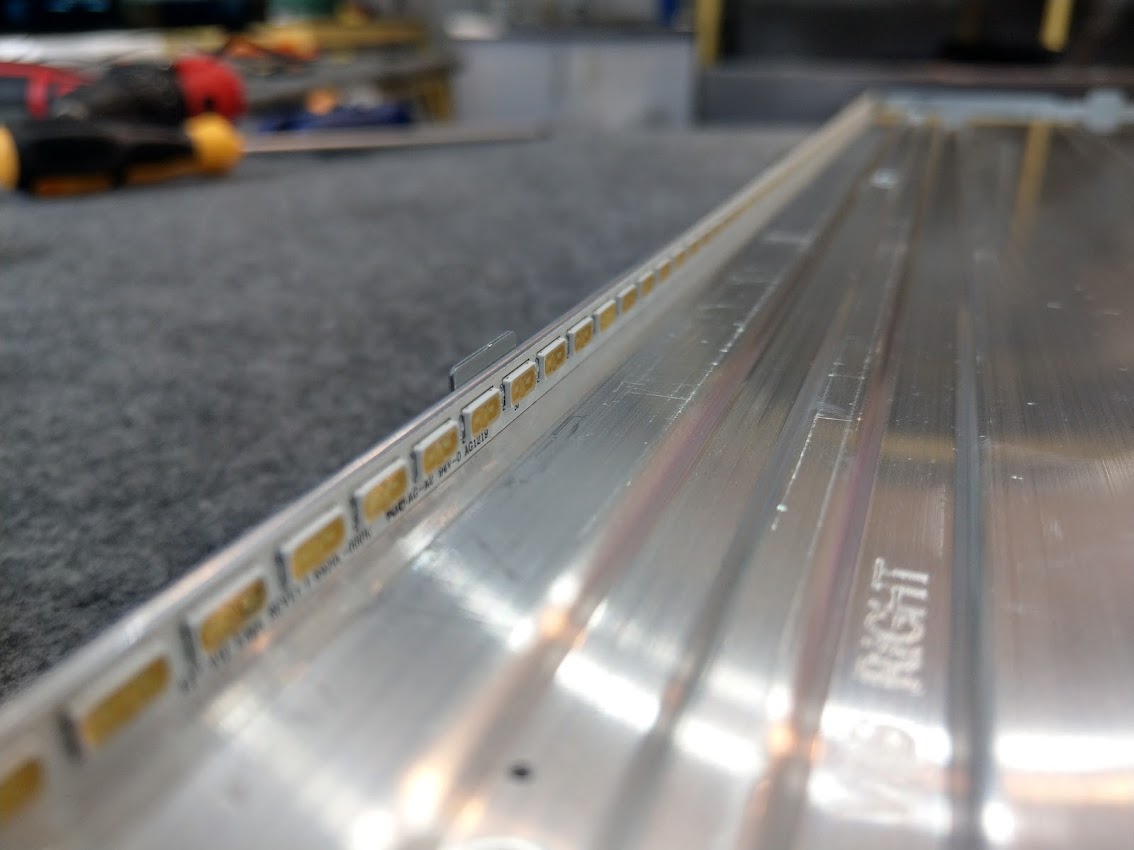

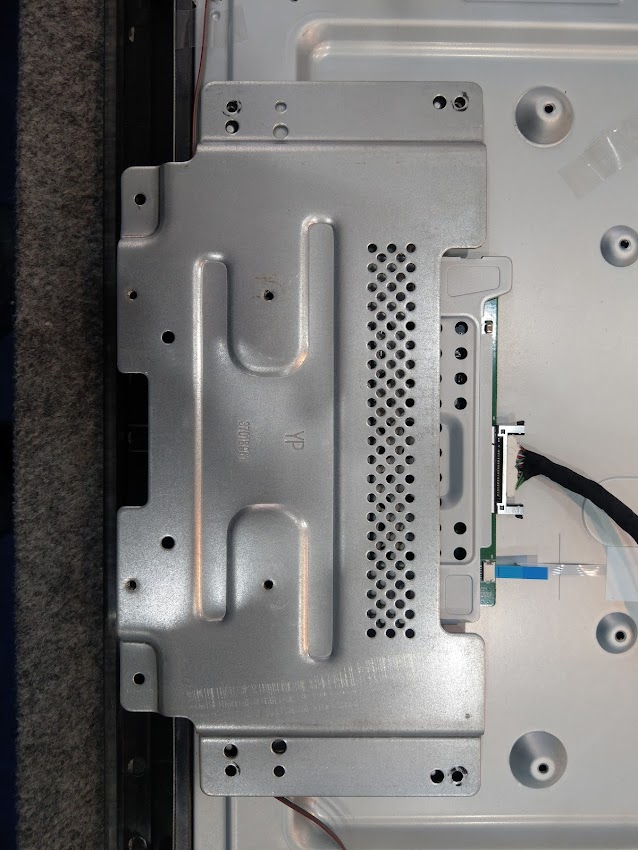

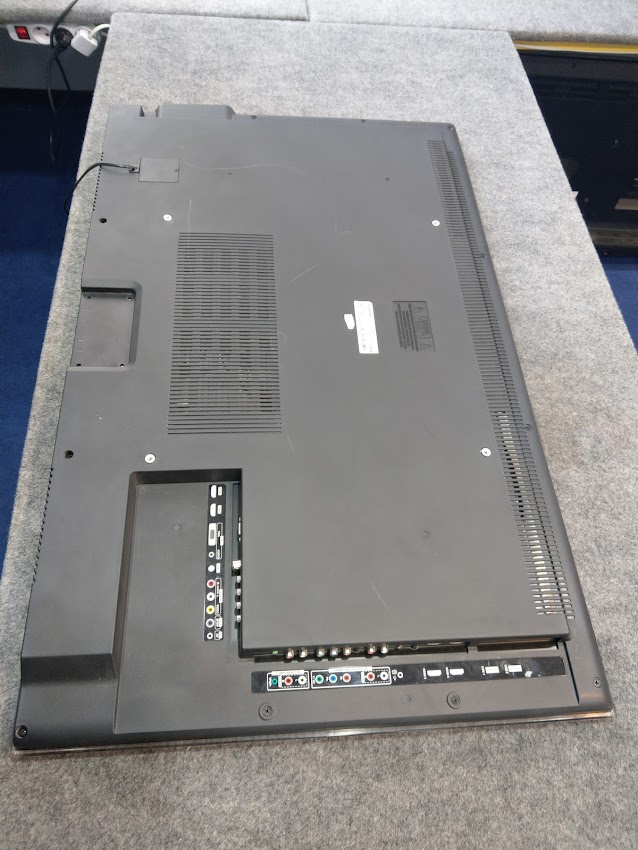

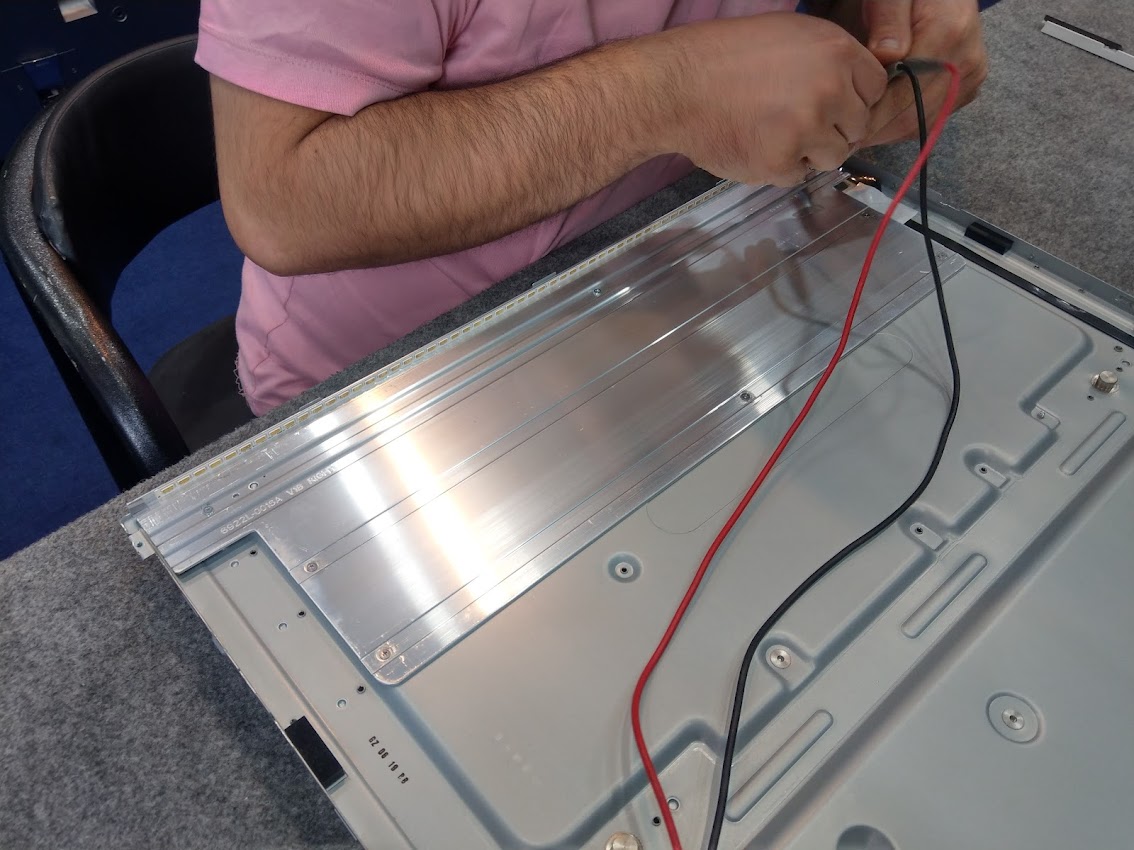

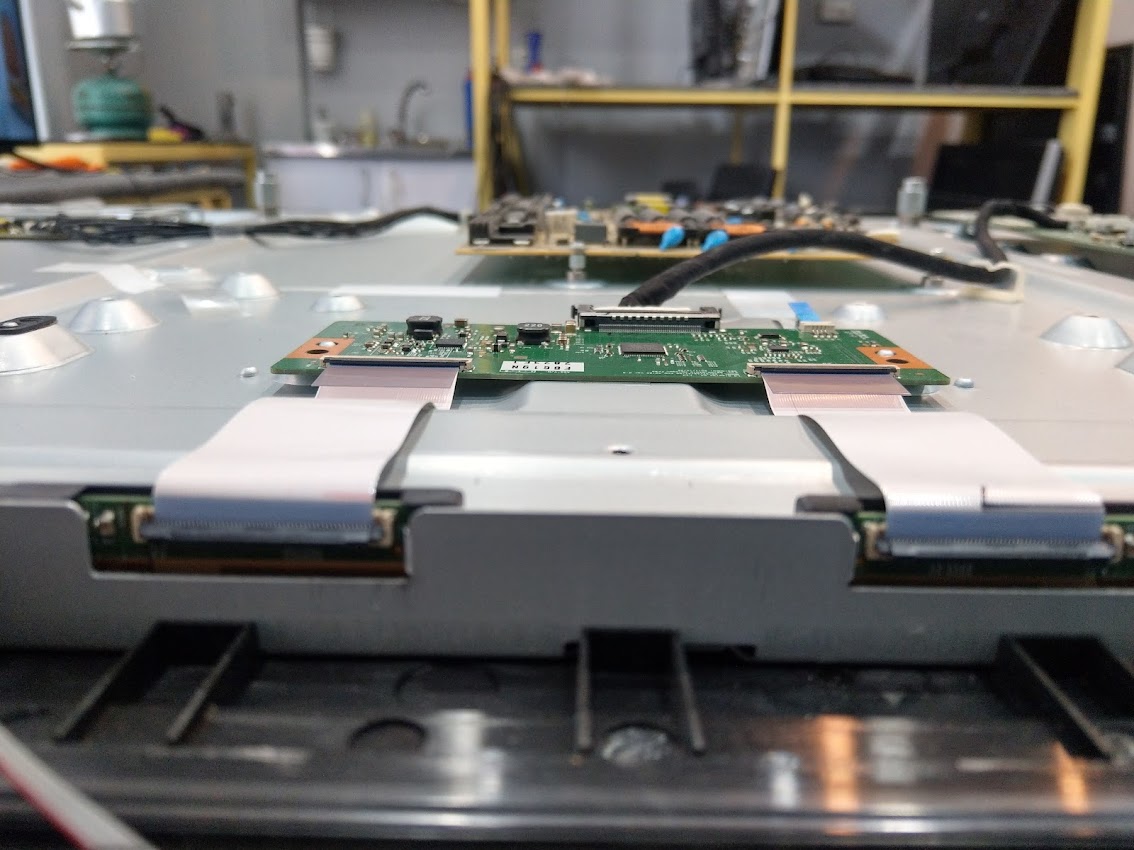

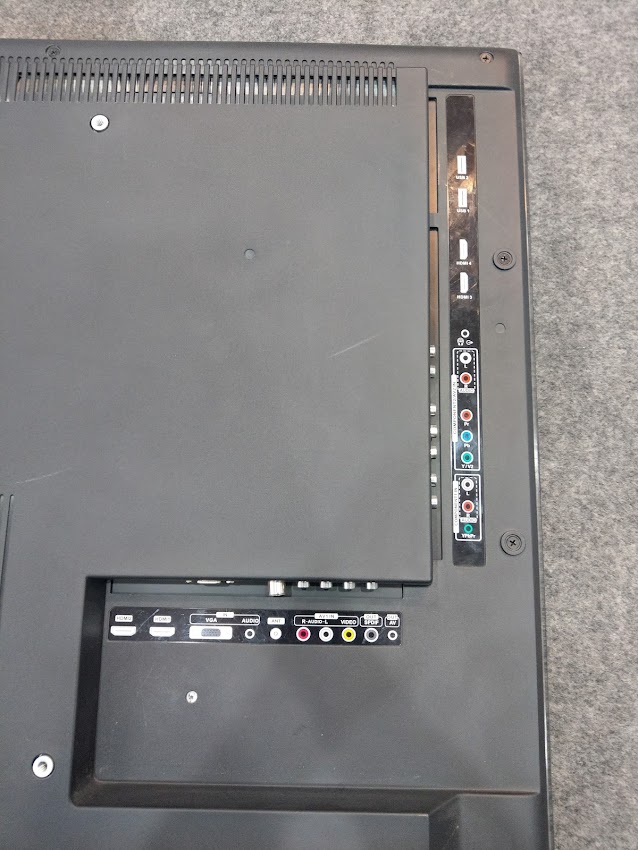

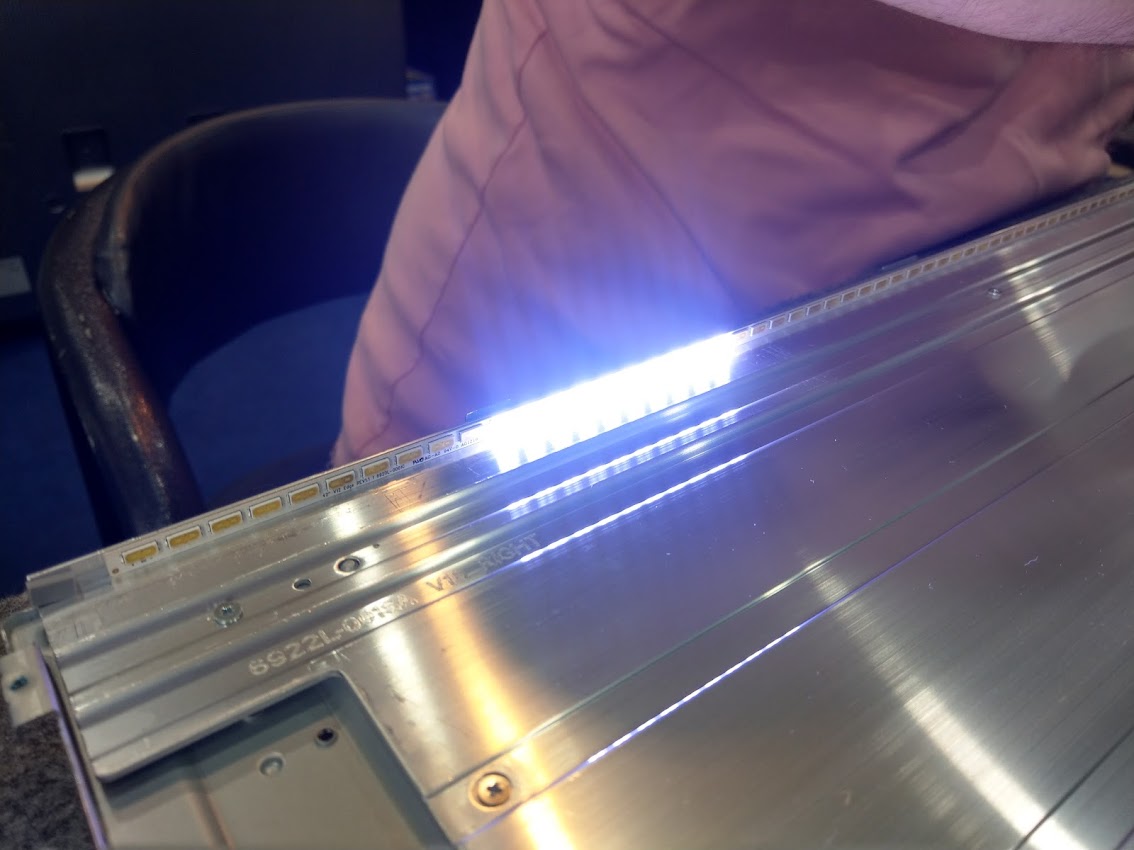

بعد از تماس تلفنی یکی از بزرگترین و با سابقه ترین و حرفه ای ترین تعمیرکاران شاخه لپتاپ و کامپیوتر در غرب تهران ( مرکز کامپیوتر و موبایل یاران ) آقای مهندس مجیدی ، که از دوستان قدیمی بنده می باشد ، مطلع شدیم دستگاه تلویزیون LED برادر ایشان از برند XVISION و مدل LE-42KD30 می باشد و ظاهرا با خرابی بکلایت روبرو شده است ، خرابی بکلایت در سری تلویزیون های KD که در سه سری 20 , 30 , 40 تولید شده است چون از نوع لبه ای EDGE است و برای هر 10 تا LED یک مسیر ولتاژی وجود دارد ( یک شاخه بکلایت از پهلو نصب می شود که هر بخش سیم شکی موازی دارد و در صورت سوختن یک LED در یک پارت تمام شاخه خاموش نمی شود و فقط بخشی از تصویر تاریک می شود ) این تاریکی می تواند نیمه بالا یا پایی یا وسط باشد که کاملا مطابق با LED های بکلایت سوخته است. بعد از انجام هماهنگی های لازم جهت انتقال تلویزیون به دفتر تعمیرات خیابان امام خمینی ، جمهوری ، دستگاه در واحد تعمیرات باز و جهت تعویض بکلایت آماده شد . پروسه کار را با هم مرور می کنیم . ابتدا بعد از باز کردن قاب پشت شروع به جدا کردن اتصالات اسپیکرها SPEAKER ها و باز کردن پیچ های نگه دارنده فریم جلو و رها کردن سوکت های چشمی ریموت کنترل از راه دور و کنترل پنل ( کیلدهای کنترلی روی پهلوی چپ دستگاه ) کردیم . بعد از اینکه توانستیم فریم جلو را برداریم پنل را چرخانده و شروع به باز کردن پیچ های نگه دارنده فریم فلزی خود پنل کردیم که در هر ضلع 3 عدد پیچ دارد . فریم فلزی را برداشته و کابل های فلت بین آدرس برد و برد تیکان T-CON را جدا کردیم . لیکوئید را به میز دیگر امن منتقل کردیم و لایه های دیفیوزر و رفلکتور را برداشتیم و بکلایت را که به پهلوی شاسی ، و روی یک شاسی فلزی که عمل هیت سینک را جهت خنک ماندن بکلایت و دفع حرارت تولیدی لامپ های LED بکلایت داریم را جدا کرده و ساخه بکلایت جایگزین را با چسب سیلیکون نواری روی شاسی نصب کردیم و تمامی مراحل باز کردن را معکوس جهت جمع کردن دستگاه انجام دادیم . جهت آشنایی بیشتر شما بکلایت قبلی دستگاه با کمک دستگاه تستر بکلایت بخش بخش روشن شد تا شما درک بهتری از خرابی بکلایت داشته باشید . در جدول زیر تصاویری از پروسه تعویض و قسمت های اصلی دستگاه مانند برد تغذیه پاور POWER BOARD LE-42KD30 یا برد اصلی مین MAIN BOARD LE-42KD30 و برد تیکان T-CON و LED DRIVER و سایر اتصالات را مشاهده می کنید که جهت خرید یا فروش آنها و استعلام قیمت میتوانید با ما در تماس باشید. جهت نمایش تصاویر در سایز بزرگتر روی آنها کلیک نمایید. تصویری که در بالای این متن آمده بود در ابتدای کار و زمانی که بکلایت خراب بود و فقط قسمت بالا روشن می ماند گرفته شده است و بعد از جدول زیر عکس های بعد از تعمیر قرار داده شده است.

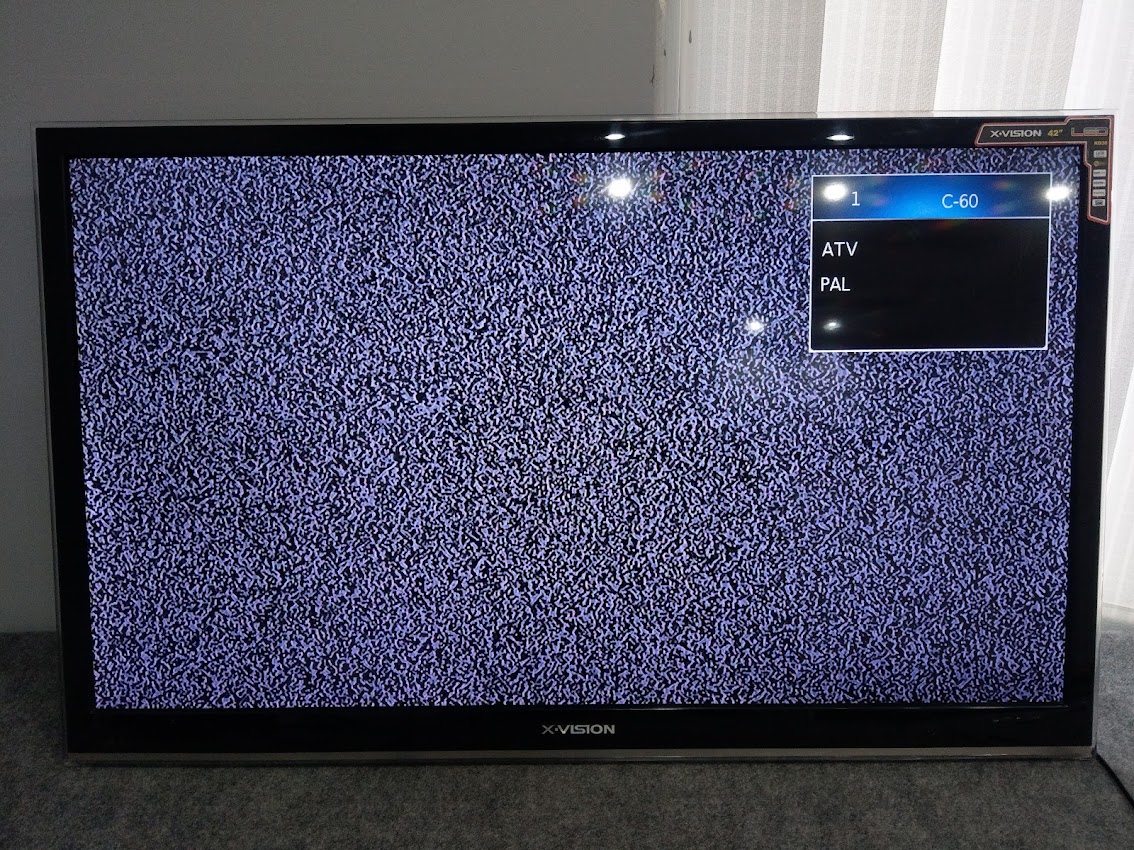

بعد از پروسه بالا ( تعویض بکلایت اورجینال تلویزیون ایکس ویژن LE-42KD30 ) عکس زیر در زمان روشن شدن دستگاه گفته شده است.

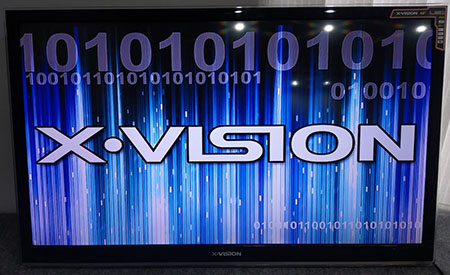

تصویر زیر تلویزیون را در زمان سالم بودن نشان میدهد که بر عکس اولین عکس این گزارش ، بکلایت کاملا روشن و سالم است.

آموزش کاملتر تعمیرات تلویزیون LE42KD20

تلویزیون LED سری KD که در سه زیر شاخه :

KD20

KD30

KD40

و در دو سایز صفحه نمایش :

32 اینچ

42 اینچ

وارد بازار ایران شد و از بهترین مدلهای ایکس ویژن میباشد.

ایرادات رایج :

1- روشن نمی شود | NO POWER

2- چراغ استندبای خاموش است

3- بخشی از تصویر تاریک شده

4- بک لایت ایراد دارد

در این مطلب ما سعی داریم در مورد تعمیرات پاور و بک لایت مطالبی را به شما منتقل کنیم.

در مورد خرابی بکلایت هم قبلا در پستی بصورت کامل آموزش تعویض و تعمیر بک لایت داده شده است ، خرابی ان بصورت تاریک شدن عموما بخش پایین صفحه است .

مشاهده فیلم خرابی بکلایت :

نمایش

تعمیرات بک لایت ایکس ویژن

تعمیرات تلویزیون ایکس ویژن | LE42KD40 | بکلایت | ال ایدی | ال ای دی | تعمیر |

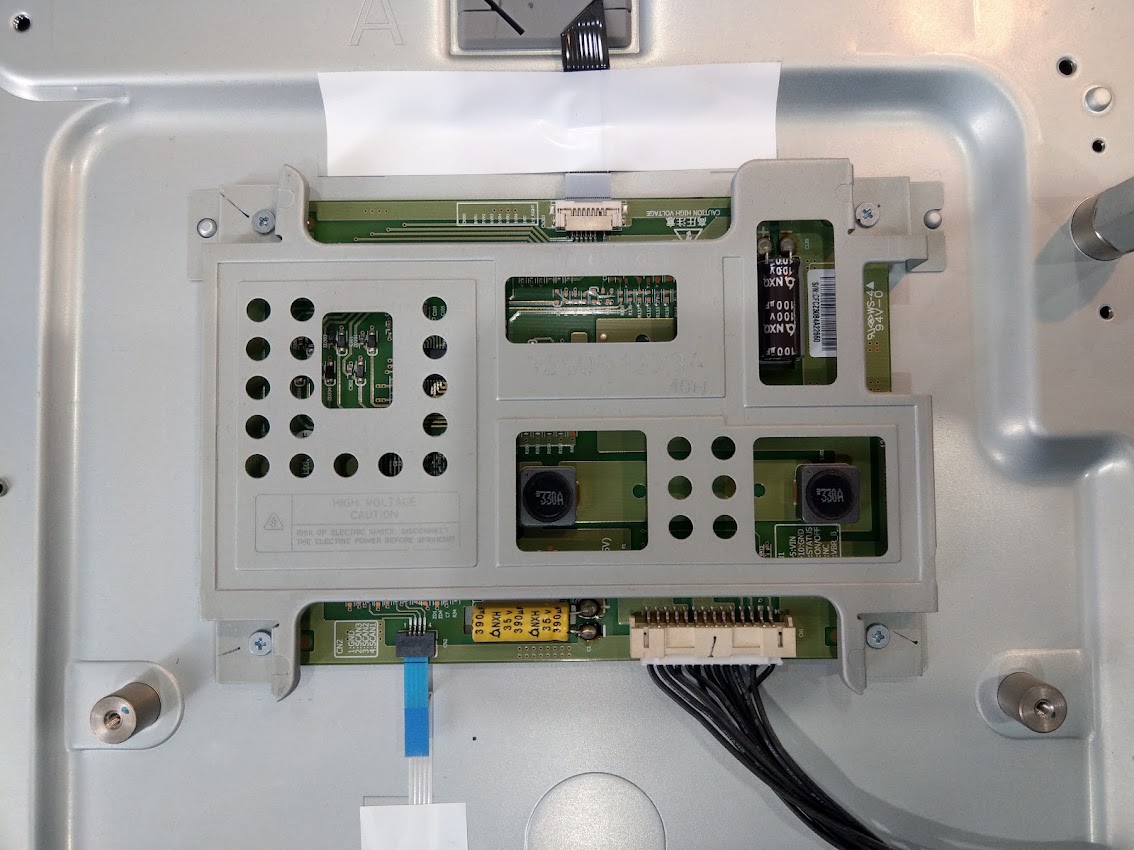

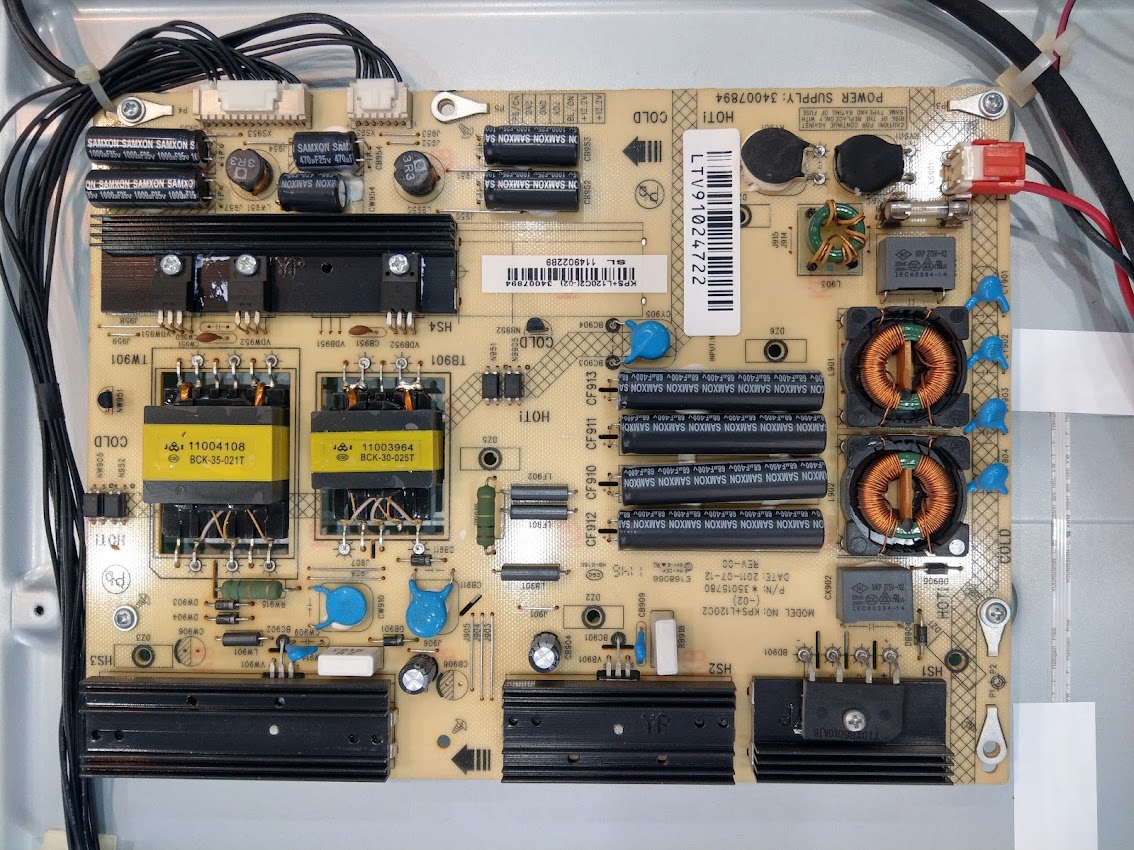

تصویر زیر برد پاور تلویزیون LE42KD20 را مشاهده مینمایید

دانلود تصویر بالا با کیفیت عالی

یکی از ایراداتی که در سالهای ابتدایی ورود این تلویزیون به بازار مشتری ها با ان روبرو شدن این بود که اگر برق شهری قطع میشد و یا خودشان تلویزیون را از برق می کشیدند ( در زمانی که تلویزیون روشن بود و آن را خاموش نکرده بودند ) مدار محافظ یا همان پروتکت در برد تغذیه POWER فعال میشد و در دفعات اولیه بعد از چند دقیقه و بعدا تا چند ساعت و حتی دو روز طول می کشید تا مدار از وضعیت پروتکت خارج شود ( این مدت زمان بستگی به زمان تخلیه شدن شارژ خازن های صافی داشت که در زمان روشن بودن تا 330 ولت را در خود ذخیره داشتند )

راه حلی که مادیران ( شرکت گارانتی کننده و مونتاژ و تولید کننده ایکس ویژن ) برای این مشکل ازئه داد حذف مدار پروتکت بود ، یعنی با انجام اصلاحات روی برد تغذیه مسیر پروتکت را دور میزدیم و مدار محافظ از مسیر ولتاژ خارج می شد.

البته ایراد این کار این بود که در صورت نوسانات برق به ماسفت MOSFET قدرت ولتاژ بالا آسیب جدی میرسید که در مطلب دیگری به ان کاملا شااره شده است

UTC4N60L

دانلود تصویر بالا با کیفیت عالی

در تصویر زیر شما دو عدد هیت سینک مشکی در سمت راست تصویر مشاهده می کنید ، هیت سینک بالایی پل دیود است و پایینی همان MOSFET قدرت UTC4N60L هست که از زیر بسته شده است و برای تعویض ان باید هیت سینک کامل قلع کش شود.

دانلود تصویر بالا با کیفیت عالی

در برد پاور LE42KD20 از 4 عدد خازن صافی با ظرفیت 68 میکرو فاراد و تحمل ولتاژ ماکزیمم 400 ولت بصورت موازی با هم بسته شده اند

خرید | فروش | بک لایت | ایکس ویژن

یکی دیگر از ایرادات رایج در تمامی برند های تولید شده تلویزیون مشکل بکلایت است ، به این صورت که بر اثر مصرف زیاد به مرور زمان LED های روشنایی پس زمینه ابتدا کم نور می شود و سپس خاموش میشود ، در بسیاری از موارد سوختن چند LED میتواند باعث قطع شدن مسیر پاور ( برق ) می شود .
