یکی از مدلهایی از تلویزیون ایکس ویژن که تقریبا جزوسری های آخر بود اما گیرنده دیجیتال نداشت و از طریق USB هم فقط عکس و موزیک پخش میکرد تلویزیون 40 اینچ مدل LF40IMK8E بود که تولید مادیران بود و دو سال هم گارانتی مادیران را داشت.

روز گذشته بعد از تماس یک مشتری در غرب تهران بابت ایراد و خرابی تلویزیون همین مدل به منزل مشتری در منطقه پونک تهران ، مراجعه کردیم ، مشتری عنوان کرد دیروز داشته TV نگاه میکردن که ناگهان از تلویزیون دودی بلند شده است و صدای بلندی شنیده شده است ، بعد سریع تلویزیون رو از برق خارج کردند و و بعد از آن دیگر تلویزیون روشن نشده است.

تلویزیون را باز کردیم و در همان ابتدا مشخص شد خازن صافی بزرگ با مشخصات فنی 120 میکرو فاراد 450 ولت ترکیده است ( از بالا باز شده و روغن داخل آن خارج شده است ) بعد از برسی بیشتر مشخص شد بخش اولیه AC هات HOT آسیب شدید دیده است ، فیوز ،پل دیود ، خازن صافی همه سوخته بودن،همچنین در بخش ثانویه خازن های صافی خروجی که زیر هیت سینگ فت های سوئیچینگ قرار دارد همه خراب شده بود ، مایع داخل خازن باعث کثیفی شدید پشت برد پاور شده بود.

با تعویض تمامی قطعات و تمیز کردن برد با تینر و تست مدار لامپ ، توانستیم مشکل را بر طرف کنیم.

تصویر زیر لیبل پشت تلویزیون است و مشخثات فنی و شماتیک دستگاه را نشان میدهد ، مشخص است که محدوده برقی دستگاه 110 تا 240 ولت است و مصرف برق این دستگاه 200 وات میباشد.

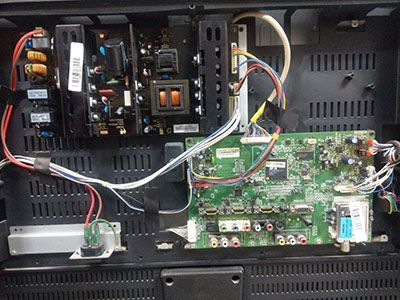

تصویر زیر بعد از باز کردن درب پشت تلویزیون گرفته شده است که وضعیت مین و پاور و اتصالات آن را نشان میدهد.

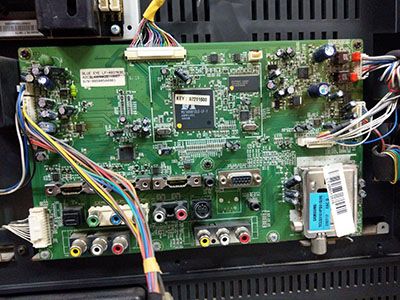

تصویر زیر مین برد LF40IMK8E را نشان میدهد

جهت خرید و تعمیرات مین برد میتوانید با ما تماس بگیرید

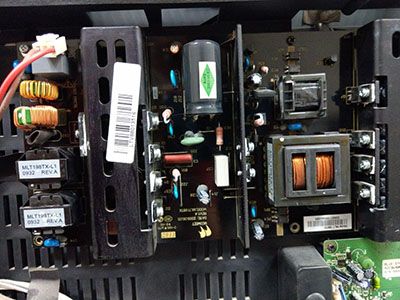

تصویر زیر برد پاور LF40IMK8E را نشان میدهد که البته این مدل پاور در چندین مدل تلویزیون استفاده شده است.

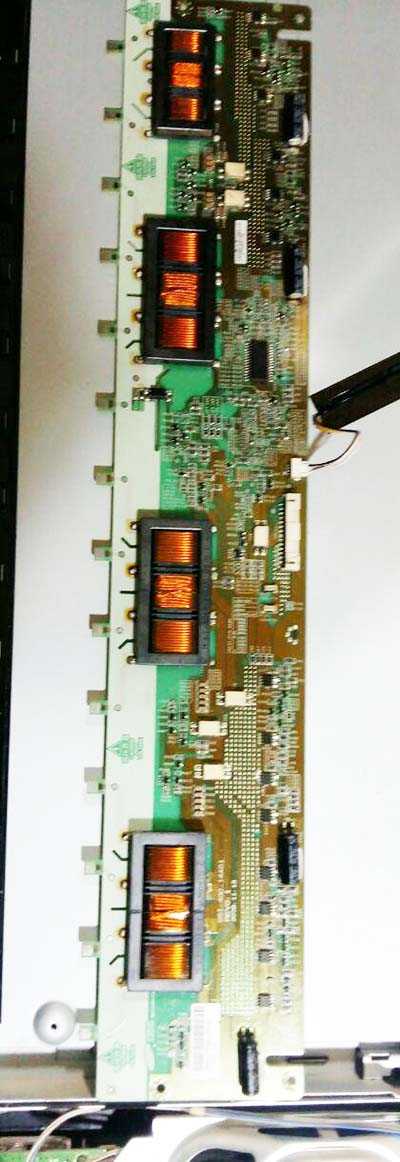

تصویر زیر برد اینوتر تلویزیون LF-40IMH8 را نشان میدهد ، خرابی اینورتر در این مدل زیاد دیده می شود و این خرابی معمولا از آیسی های ان است و با تعویض دست کامل حل می شود.

هزینه تعمیر اینورتر حدود 250 تا 300 هزار تومان میباشد و هزینه یک اینورتر نو حدود 600 هزار تومان میباشد.

این INVERTOR از نوع DC TO AC یعنی مستقیم به متناوب میباشد .

به این مدل اینورتر ، شانه ای گفته میشود .

تعمیرکاران عزیز دقت نمایند در زمان جدا کردن اینورتر از سر لامپ های CCFL بدلیل کهنگی ، ممکن است اتصال سخت باز شود.دقت نمایید برد آسیب نبیند و نشکند.

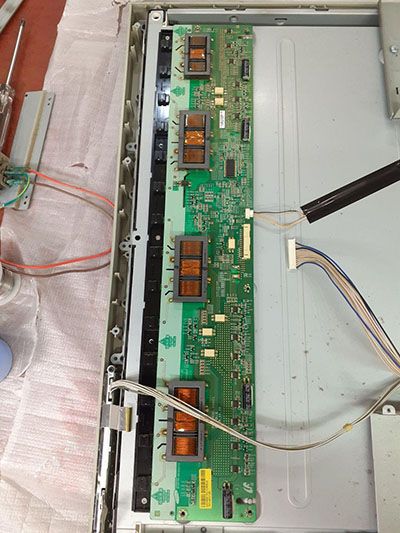

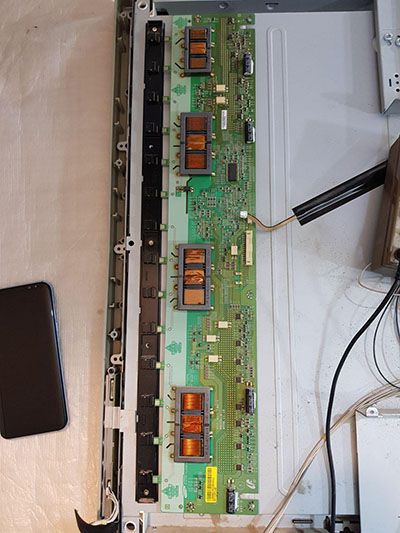

تصویر زیر اینوتر تلویزیون LF-40IMK8E ال سی دی XVISION را نشان میدهد.

مقایسه اینورتر تلویزیون 40 اینچ ایکس ویژن

LF-40IMH8E | LF-40IMK8E

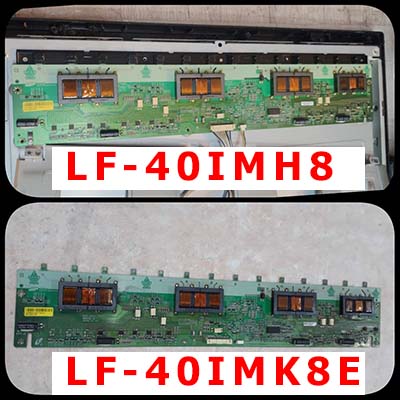

در مقایسه دو اینورتر تلویزیون ایکس ویژن که در تصویر بالا مشاهده میکنید ، از نظر ظاهری و نوع اتصال و تعداد سلف های اصلی و تعداد پایه های اتصال به لامپ مشترک هستند اما در تعداد ایسی ها IC با هم فرق دارند و یکی فقط 5 عدد ایسی دارد و دستگاه دیگر 8 عدد آیسی دارد . بصورت کلی میتوان هر کدام از این اینورتر ها را روی دستگاه دیگر هم ساتفاده کرد و تفاوت این دو در طراحی های داخلی است اما از نظر ورودی و خروجی یکسان هستند.

قیمت | خرید | فروش | برد | اینورتر | LC-40IMK8E

این بخش از این مطلب در تاریخ 25 فروردین 1400 به نگارش درآمده است و ممکن است با گذشت زمان تغییراتی داشت باشد ، در حال حاضر در هیچکدام از نمایندگی های مادیران / ایکس ویژن ، برد نو اینورتر مدل LC-40IMK8E موجود نمی باشد ، بنابراین برای تلویزیون هایی که با ایراد اینورتر به دفاتر نمایندگی مراجعه می شود ، ابتدا توضیح ایراد :

در صورتی که تلویزیون روشن شود / صدا برنامه ها هم در حال پخش باشد ، کنترل عمل کند و شبکه ها تغییر کند و صدا کم و زیاد شود ، و در مجموع کلیه عملکردهای دستگاه درست باشد اما تصویر دیده نشود ، و برای تست اگر با کمک یک چراغ قوه ، مثل چراغ قوه موبایل از فاصله یک سانتی متری داخل صفحه نمایش از روبرو نور تابیده شود و شما بتوانید تصویر را ببینید ، به این ایراد خرابی بکلایت می گویند ، که در سری دستگاه های LC-40IMK8E سیستم بکلایت از مهتابی های CCFL یا همانکانپتد سرد استفاده می شود ، خوشبختانه به جز یکی دو مورد خرابی های خود مهتابی های فلورسنت بکلایت ، سایر موارد مراجعه شده به نمایندگی های ایکس ویژن ، با خرابی اینوتر بودند .

گزینه های رفع ایراد اینوتر برای مشتریان عزیز :

1- تعمیر اینورتر گزینه اول رفع مشکلات بکلایت ناشی از خرابی اینورتر است

در این روش رگولاتورهای ولتاژِی روی اینوتر تعویض می شود

2- تعویض با اینورتر اورجینال گزینه دوم برای مشتریان است که در صورت موجود بودن برد اینوتر بهترین گزینه است

3- تعویض با اینورتر سامسونگ جایگزین گزینه سوم است . این روش فقط در صورتی که از تامین اینورتر اورجینال به بن بست رسیده باشد و دیگر گزینه ای نباشد ، در نمایندگی های ممتاز مادیران و ایکس ویژن انجام می شود . در این روش با کمک مهندسی ، برد اینورتر سامسونگ با همان تعداد پایه ( در مدل LC-40IMK8E اینورتر 14 شانه / پایه دارد ) ، جایگزین برد سامسونگ می شود ، دقت نمایید همکاران گرامی در صورتی که تجربه این کار راندارند ، از انجام آن خودداری کنند ، نیاز به محاسبه ولتاژی صحیح است تا تعویض برای مشتری عمری باشد و دیگر دستگاه برگشت نداشته باشد . به زودی عکس هایی از این روش برای شما در همین بخش قرار خواهم داد تا بیشتر از این موضوع اطلاعات کسب کنید.

آموزش تعویض اینورتر تلویزیون XVISION مدل LF-40IMK8E با اینورتر سامسونگ

دوستان عزیز و همکاران ، با توجه به نایاب شدن اینورتر مدل LF-40IMK8E برای اینکه تلویزیون مشتری خراب نماند یک راه حل استفاده از اینورتر سامسونگ است . در این روش از پاور اینورتر های سامسونگ استفاده می شود ، پاور اینورتر به بردی گفت می شود که اگر به برق وصل شود میتواند بدون وجود مین برد و فرمان گرفتن از آن اینوتر و مهتابی ها را روشن کند .

بعد از اینکه اینورتر قبلی و اورجینال XVISION را باز کردید . اینورتر جدید سامسونگ را که تعداد پایه های آن برابر با قطعه اورجینال است ( 14 پایه ) را جایگذین نمایید . متاسفانه جای پیچ ها با هم یکسان نیست ، برای همین سعی کنید با دو عدد پیچ قسمت بالا و پایین را نگه دارید. اینورتر پاور های سامسونگ جک ورودی برق دارند ، میتوانید جک را قلع کش کنید . به هر حال با کمک یک کابل برق ( میتوانید از کابل برق گیرنده دیجیتال یا سایر دستگاه ها استفاده نمایید . یک سر کابل را لخت نمایید و به ورودی های ( پایه های ) جک برق از پشت برد لحیمی محکم بزنید . این سیم از سمت دیگر باید به روی برد تغذیه و مین برد برود .

نکته 1: اگر مستقیم سیم ها را به کابل برق برد تغذیه دستگاه وصل کنید ، هر زمان تلویزیون در برق باشد بکلایت روشن می شود. پس شما باید فکر روشی باشید که بکلایت به موقع روشن شود . برای این کار میتوانید از یک رله کمک بگیرید . در این مورد خاص ما با توجه به اینکه ولتاژ مورد نیاز پنل 12 ولت است ( ولتاژی که از مین برد و از طریق کابل LVDS به روی برد T-CON می رود . برای همین در این مورد ما از روی مین برد مسیر 12 ولت را شناسایی می کنیم ، میتوانید از خازنی که در این مکان نصب است کمک بگیرید و دو سیم به پایه های خازن از محل اتصال برد ، لحیم کنید ، این دو سیم را بروی رله ببرید ( پایه های ورودی رله ) و از طرف دیگر سیم اصلی برق را که به بروی برد پاور می رود ( در این مدل از محل جک برق ورودی تا سوکت برق پاور کابل کشی شده است ) .

کابلهای شما :

* دو تا سیم از ورودی برق پاور اینورتر سامسونگ دارید .

* دو تا سیم از پایه های خازن مسیر 12 ولت پنل روی مین برد دارید.

* و یک رله چهار پایه ( پایه مشترک در این مورد کاربردی ندارد ).

* دو تا سیم 12 ولت مین رو وصل میکنید به ورودی رله ( برای این که رله فعال باشد باید 12 ولت در INPUT آن تامین شود ).

* یک سیم از پاور اینورتر را وصل می کنید به یکی از سیم های اصلی برقی که از جک JACK برق ورودی به برد پاور POWER میرود.

* سیم دوم پاور اینورتر را ببرید و به دو پایه دیگر رله وصل کنید . ( از نقشه شماتیک که بعد این بخش آمده کمک بگیرید ).

با این کار وقتی تلویزیون روشن شود و مین برد 12 ولت پنل را ارسال کند ، رله عمل می کند و ولتاژ اینورتر نیز تامین می شود.

نکته : در این روش بکلایت سریعتر روشن می شود ( معمولا در همان زمان چشمکهای استندبای به رنگ زرد ).

جهت مشاهده عکس در سایز واقعی روی عکس کلیک نمایید.

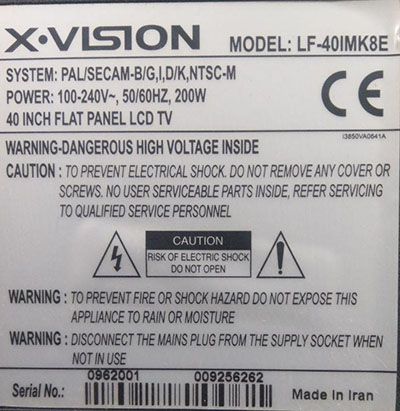

تصویر زیر از لیبل مشخصات تلویزیون LF-40IMK8E گرفته شده است . از این لیبل اطلاعاتی در مورد ولتاژ ورودی و مجاز دستگاه و توان مصرفی ( 200 وات )

تصویر زیر رله ای که توضیح در بالا داده شده است ( رله یک کلید مغناطیسی است که با وصل ولتاژ فرمان مورد نظر اجازه عبور ولتاژ و جریان میدهد )( در این مورد خاص ما از رله 12 ولت استفاده کردیم )

تصویر زیر اینورتر پاور سامسونگ را نشان میدهد

تعویض اینورتر پاور سامسونگ توسط مهندس پوریا عباس نژاد تکنسین مادیران در نمایندگی غرب تهران
