تعمیرات | مانیتور | تلویزیون

ایکس ویژن | ایکسویژن | اکس ویژن | XVISION

XS2450 | XL2220AI | XL2020AI | XL2020S | XL2020TM

ادامه مطلب

روش و آموزش اصلاحیه برد پاور POWER تلویزیون های ایکس ویژن در مدلهای زیر برای رفع ایرادات بک لایت

XS4020 | XS5020 | XS4020S | XS520S

40XS522 | 50XS520S | 50XS525

اصلاحیه | بک لایت | پاور | مدار | برد | اصلاح | EDIT

POWER | BACK LIHGT | MAIN

قیمت | خرید | فروش | تعویض | تعمیر

مقدمه:

با سلام ، در بعضی از مدلهای تلویزیون LED در هر برندی ( ایکس ویژن -سامسونگ - ال جی ) و سایر برند ها ، گاهی پیش میاید در تولیدات سری اول یک مدل خاص که تولید کننده از روش جدیدی برای تولید و یا قطعه جدیدی استفاده میکند ممکن است بعد از چند سال خرابی در آن مدل بیشتر شود و مهندسین و طراحان متوجهاشتباهاتی در طراحی شوند برای همین بعدا اصلاحیه هایی برای رفع آن مشکل ارائه میدهند.

مثلا در بعضی از مدلهای ایکس ویژن که مادیران تولید جدیدی از آنها دارد گاها بعد از یکسال اصلاحیه هایی برای برد پاور برای جلوگیری از خرابی بکلایت ارائه میدهد.

در این مطلب ما قصد داریم این اصلاحیه را برای همکاران محترم ارائه دهیم . دقت نمایید به هیچ وجه کاربران خانگی و عزیزانی که اطلاعات کافی ندارند دست به اصلاحیه نزنند چون میتواند خرابی و مشکل بزرگی برای آنها بوجود آورد .

همچنین پیشنهاد می شود قبل از ادامه این مطلب به پست جدیدی که در وبلاگ منتشر شده است و یک تلویزیون XS5020 بضورت کامل باز و تمامی قسمت های آن شرح داده شده است ، مراجعه کند تا با کمک مطالب آن بتواند با تمامی بخش هاش XS5020 آشنا شوند و سپس مراحل بعدی این مطلب را دنبال نمایند.

تعمیرات | تلویزیون | ایکس ویژن | XS5020 | XS4020

اصلاحیه پاور POWER برای رفع خرابی بکلایت XVISION XS5020

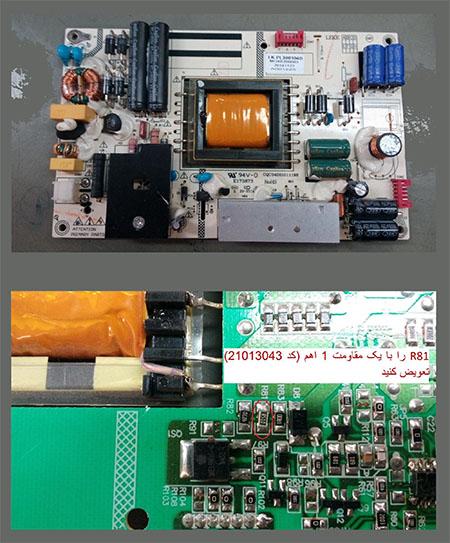

مطابق تصویر زیر مقاومت SMD به شماره قطعه شماتیک R81 را با مقاومت 1 اهم تعویض نمایید

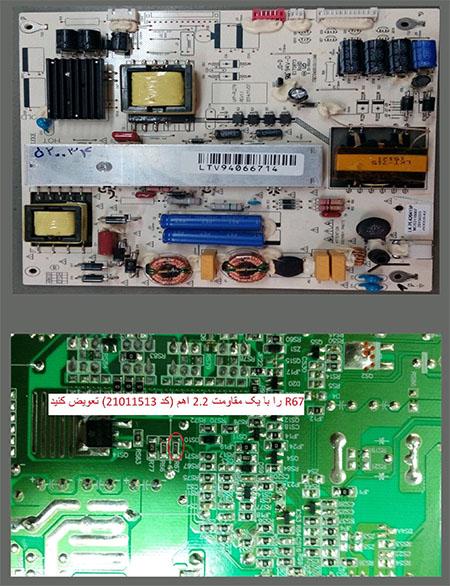

مقاومت SMD به شماره فنی R67 را با یک مقاومت 2.2 اهم تعویض نمایید.

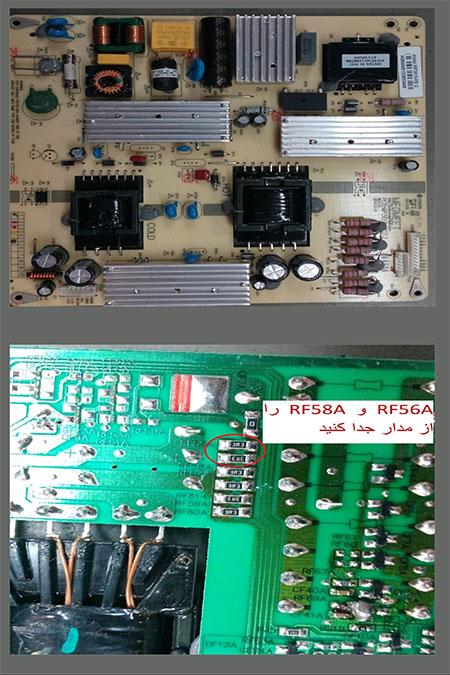

مقاومت های RF56A و RF58A را از مدار جدا کنید.

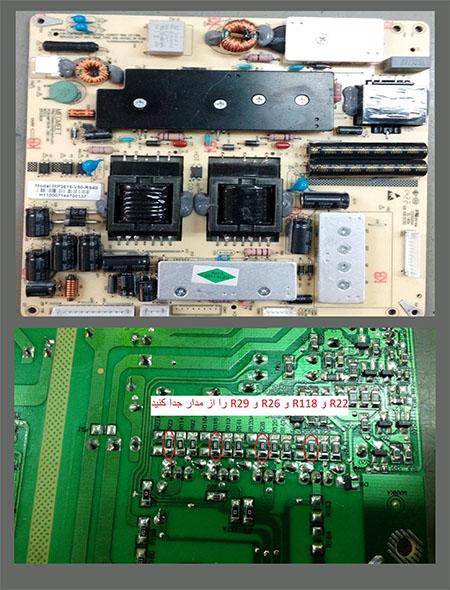

مقاومت های SMD به شماره های R22 و R118 و R26 و R29 را از مدار جدا کنید.

جهت آوردن تلویزیون خود برای تعمیرات بک لایت و هر نوع ایراد دیگر به ادرس زیر مراجعه نمایید و قبل آن با تماس تلفنی با شماره داده شده هماهنگ نمایید

آدرس دفتر تعمیرات شمال غرب :

تهران ، میدان صنعت ، بلوار فرحزادی ، بالاتر از بزرگراه نیایش ، نرسیده به میدان کتاب ، کوچه بوستان دوم غربی ، ساختمان میلاد این دفتر بدلیل هزینه های بالای نگهداری ومخصوصا بعد از کاهش حجم کار در مدت کرونا به منطقه پونک منتقل گردیده است )

09194900934 مشفق

آدرس دفتر غرب تهران | پونک

میدان پونک ، بزرگراه اشرفی اصفهانی ، چهاردیواری ، دوربرگردان اشرفی به سمت جنوب ، وارد مسیر کندرو شوید ، انتهای کندرو ( نرسیده به بزرگراه نیایش یا هاشمی رفسنجانی ) ، کوچه پنجم یا شفی زاده ، پلاک 2

متاسفانه هنوز خطوط تلفن ثابت منتقل نشده است ، شما میتوانید مستقیم با موبایل زیر تماس بگیرید :

09194900934 مشفق

تعمیرات تلویزیون ایکس ویژن

XK3260 | XK3270 | XK3280 | XK4370

LED | LCD

POWER | MAIN | BACK LIGHT | PANEL

پاور | مین | بک لایت | پنل | کنترل

پروگرام | فلش | NAND | دانلود | شماتیک

خرید | فروش | قیمت | تعرفه

مادیران | گلدیران | شهاب | سام سرویس

تهران | کرج | اسلامشهر | شهریار | ملارد | اندیشه | شهر قدس

ایرادات رایج در تلویزیون های LED ایکس ویژِن 32 اینچ سری XK

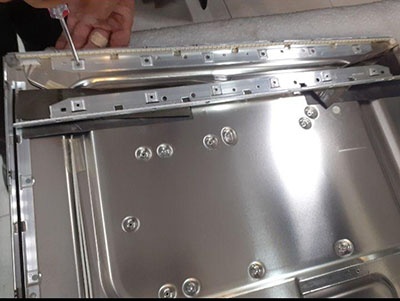

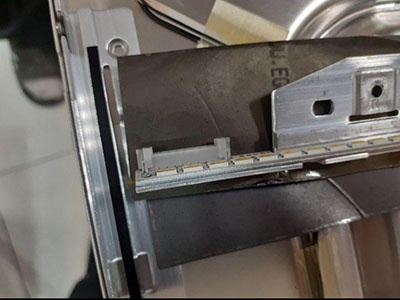

خرابی بک لایت

رایج ترین نوع ایراد در تمامی برند های تلویزیون خراب شدن و سوختن لامپ های LED بک لایت است و خرابی را به دو صورت نشان میدهد :

الف ) روشن می شود | صدا دارد | تصویر دیده نمیشود | پنل تاریک است

ب ) روشن می شود اما سری خاموش می شود و استند بای میماند

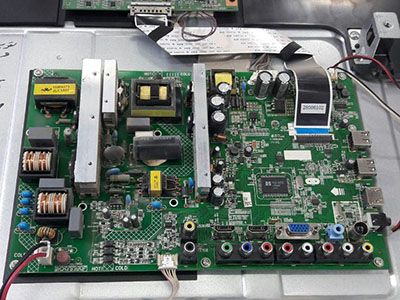

خرابی مین

در صورت خرابی مین بیشتر موارد تلویزیون روشن نمی شود و فقط در وضعیت استندبای میماند

تعمیرات XK4370

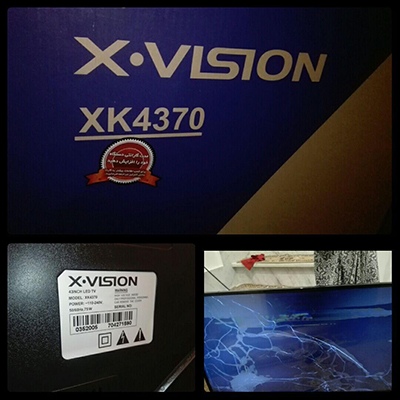

یکی دیگر از محصولات LED ایکس ویژن که متاسفانه حتی در سایت خود مادیران هم اطلاعاتی از آن وجود ندارد ، تلویزیون XK4370 یکی از مدلهای تولیدی صنایع مادیران است و تا امروز چند مورد خرابی مین برد MAIN داشته ایم.

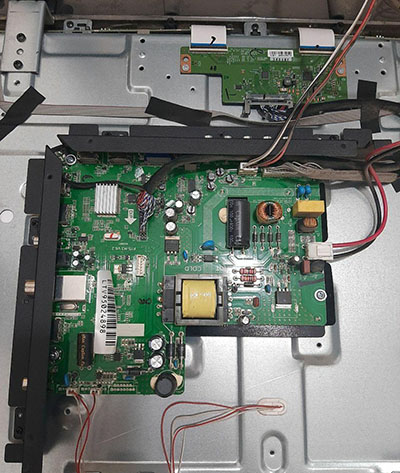

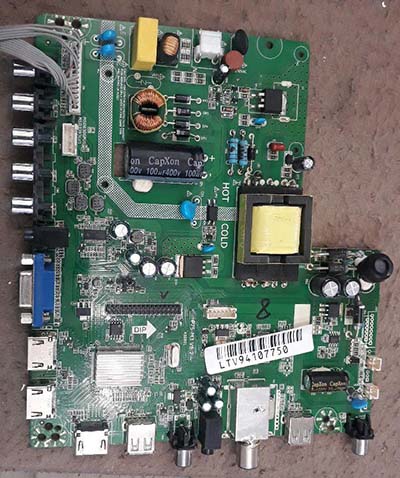

در دو تصویر بعدی مین برد هایی که تعویض شد را مشاهده نمایید:

جالب است بدانید که برد تیکان T-CON در تلویزیون XK4370 بر عکس خیلی از مدلها در پایین تلویزیون طراحی شده است و ما یک مورد داشتیم که مشتری به دلیل گم کردن پیچ های اورجینال و اصلی پایه از چند پیچ بلند تر استفاده کرده و با سوراخ شدن فلت LVDS باعث خراب شدن تصویر شده است - البته هر فلت LVDS نصف صفحه را پوشش می دهد.

آدرس و تلفن دفاتر تعمیرات غرب تهران تلویزیون سام SAM و جی پلاس GPLUS و ایکس ویژن و مانیتور LG و SAMSUNG و فراسو و AOC :

آدرس دفتر تعمیرات شمال غرب :

تهران ، میدان صنعت ، بلوار فرحزادی ، بالاتر از بزرگراه نیایش ، نرسیده به میدان کتاب ، کوچه بوستان دوم غربی ، ساختمان میلاد

آدرس دفتر تعمیرات غرب تهران :

تهران ، میدان صادقیه ، بلوار آیت الله کاشانی ، مرکز کامپیوتر و موبایل یاران

تلفن تماس :

02144416889

09194900934 مشفق

سرویس دهی به تمامی مناطق تهران و حومه

کرج ، پردیس ، بومهن ، شهریار ، اندیشه ، شهر قدس ، اسلامشهر ، مارلیک ، رودهن ، دماوند ، شرق تهران ، غرب تهران ، مرکز تهران ، شمال تهران ، جنوب تهران ، دفتر مرکزی ، خدمات ، گارانتی ، ضمانت ، خرید ، فروش ، آدرس ، تلفن ، تعرفه ، تعمیرات تلویزیون در غرب تهران ، مادیران ، صنایع ، ال ای دی ، الیدی ، ال سی دی ، السیدی ، شیراز ، مشهد ، اصفهان

http://tcl-repair.ir/wp-content/uploads/2022/08/43XS412-تعمیرات-مین-برد-ایکس-ویژن-4-1-scaled.jpg

تعمیرات تلویزیون ایکس ویژن

43XS410 | 32XS422 | 32XS420 | 32XS450

40XS522 | 50XS520S | 50XS525

LED | LCD

پاور | مین | بک لایت | پنل

تهران | غرب | حومه

جهت دریافت اطلاعات بیشتر به ادامه نوشته مراجعه نمایید

با سلام با توجه به حجم بالای تماس های مشتریان به اشتباه با دفتر تعمیرات تهران ، تصمیم گرفتیم آدرس و تلفن دفتر مرکزی خدمات تلویزیون هاس ایکس ویژن در شهر مشهد را برای شما عزیزان در این مطلب قرار دهیم .

شما عزیزان مشهدی می توانید جهت دریافت خدمات پس از فروش تلویزیون های ایکس ویژن XVISION و  تی سی ال TCL و شارپ SHARP و دستگاه های گیرنده دیجیتال DVB-T ایکسویژن برای تلویزیون و کامپیوتر و لپ تاپ ، لپ تاپ های ACER با گارانتی ، پرینتر های EPSON و تهیه کارتریج های میوا ، موس و کیبوردهای MIVA و اسپیکر های میوا ، خدمات نصب روی میز و دیوار تلویزیون های LED و تعمیرات در منزل با دفتر مشهد تماس حاصل نمایید.

این مرکز شما را راهنمایی میکند و آدرس و تلفن از 7 دفتر زیر شاخه مرکزی مشهد در بخش های مختلف شهر مشهد را به شما میدهد.

جهت دریافت آدرس تمام های خدمات پس از در شهر مشهد روی لینک زیر کلیک نمایید :
