با سلام
امروز آموزش تعمیرات گیرنده دیجیتال استار سَت را برای شما دوستان علاقه مند به تعمیرات گیرنده دیجیتال تهیه و منتشر میکنیم.
لازم است بدانید از همین برد پاور در بسیاری از رسیورهای ماهواره برند STAR SAT نیز استفاده شده است.
جهت مطالعه آموزش تعمیرات گیرنده دیجیتال استارست به ادامه نوشته مراجعه نمایید :
بازدید کننده محترم خوش آمدید
مرکز تعمیرات تخصصی گیرنده های ایکس ویژن و سایر برندها در این مطلب به ارائه آموزش های اولیه و تخصصی در مورد تعمیرات گیرنده های دیجیتالی پرداخته است. در صورتی که تمایل داشته باشید میتوانید تعمیرات دستگاه های ستاپ باکس خود را به ما بسپارید . جهت دریافت مشاوره و استعلام هزینه های تعمیرات با ما تماس بگیرید. شما میتوانید با مراجعه حضوری به دفتر تعمیرات ما در مرکز تهران به آدرس : تهران ، میدان جمهوری ، بزرگراه نواب به سمت جنوب ، نبش خیابان امام خمینی ، پاساژ سهند ، طبقه همکف واحد g3 مراجعه نمایید و دستگاه خود را جهت تست و برسی بیشتر به کارشناسان ما بسپارید.
تلفن تماس دفتر :
02166842287 (تماس از شنبه الی چهارشنبه از ساعت 8:00 الی 14:30)
تلفن تماس مستقیم :
09194900934 ( تماس همه روزه از ساعت 8:00 صبح الی 21:00 )
آدرس دفتر تعمیرات :
مسیر شماره یک : تهران ، میدان جمهوری ، بزرگراه نواب ، نبش خیابان امام خمینی ، پاساژ سهند ، طبقه همکف ، واحد G3
مسیر شماره دو : تهران ، بزرگراه یادگار امام ، خیابان امام خمینی نرسیده به بزرگراه نواب ، پاساژ سهند ، طبقه همکف ، واحد G3
لطفاً جهت نمایش تصاویر فیلترشکن خود را خاموش کنید و صفحه را رفرش کنید |
| این مطلب در 28 دی 1400 بروزرسانی شده است |
گیرنده دیجیتال ایکس ویژن فقط با ضمانت و گارانتی مادیران معتبر می باشد |
در این مطلب آموزش کامل تعمیرات انواع گیرنده های دیجیتال آداپتوری و برق مستقیم داده شده است سوالات خود را از پشتیبانی آنلاین سایت بپرسید و در صورت نیاز به انجام تعمیرات توسط این شرکت میتوانید در روزهای کاری از ساعت 8:00 الی 21:00 با شماره های : 02166842287 09194900934 تماس حاصل نمایید تهران ، میدان جمهوری ، بزرگراه نواب به سمت جنوب ، نبش خیابان امام خمینی پاساژ سهند ط همکف واحد g3
|
این مطلب در تاریخ 8 آذر 1399 بروزرسانی شده است
در این مطلب که توسط راهنمایی و مشاره و آموزش از دفتر نمایندگی غرب مادیران در تهران تهیه شده است ، تصمیم داریم آموزش تعمیرات گیرنده های دیجیتال خانگی و دستگاه های رسیور ماهواره را به شما بازدید کنندگان عزیز آموزش دهیم.
به این نکته توجه داشته باشید که تقریبا 90 درصد انواع برند و مارک های گیرنده دیجیتال و رسیور از نظر عملکرد الکتریکی و الکترونیکی با هم مشابه هستند.
فهرست مطالبی که در این پست به ان پرداخته می شود :
انواع گیرنده های دیجیتال
گیرنده دیجیتال ایکس ویژن XVISION - گیرنده دیجیتال دنا DENAY - گیرنده دیجیتال فراسو FARSOO- گیرنده دیجیتال مارشال MARSHAL
تفات اصلی آنها بیشتر در ظاهر و مدل برد های آنهاست اما اساس کار مشترک است
گیرنده های دیجیتال به چند دسته تقسیم میشوند
1-گیرنده دیجیتال با آداپتور ( آموزش تعمیر )
2-گیرنده دیجیتال با برد پاور و برد مین جدا ( آموزش تعمیر )
3-گیرنده دیجیتال با برد مشترک ( آموزش تعمیر )
بخش دوم : ایرادات رایج در گیرنده های دیجیتالی
1- رایج ترین مشکلی که تقریبا برای عموم مصرف کننده گان پیش آمده است عدم روشن شدن دستگاه می باشد که این ایراد به دو حالت کلا روشن نشدن یا روی بوت boot ماندن است .
2- ایراد دیگری که بیشتر مصرف کننده ها با آن روبرو می شوند این است که دستگاه رد دریافت شبکه های تلویزیون مشکل دارد و بصورت های مختلفی مانند شطرنجی شدن ، قطع و وصل شدن ، عدم دریافت تمامی شبکه ها و ... خودش را نشان میدهد که برای رفع این مشکل به مطلبی که ویژه همین ایراد تهیه شده است مراجعه نمایید . جهت مشاهده آموزش رفع ایرادات مربوط به آنتن اینجا کلیک کنید.
3- ایرادات دیگری وجود دارد که در ادامه و در طول آموزش ها به ان شااره می کنیم.
بخش سوم:
اگر گیرنده دیجیتال ایکس ویژن اصلا روشن نمیشود و چراغ وضعیت هم خاموش باشد STANDBY OFF
زیر آداپتور گیرنده دیجیتال ایکسویژن را ببینید مقدار ولتاژ و آمپر ورودی و خروجی روی آن نوشته شده است برای مقادیر ورودی از Vin و Iin به معنای ولتاژ و جریان ورودی ، و برای مقادیر خروجی از Vout و Iout استفاده می شود . در کل دو کلمه input به معنای ورودی و کلمه output برای خروجی ها نامیده می شود،مثلا 12V - 1.5A که به معنی آداپتور دوازده ولت با 1.5 آمپر میباشد.(کلمه INPUT برای ورودی ولتاژ است که معمولا 220V است )(کلمه OUTPUT برای خروجی آداپتور است)
آداپتور را به برق بزنید و بعد سر سوکتی آن را با کمک یک ولت متر دیجیتالی یا آنالوگ ولتاژ گیری کنید.
اگر از ولت متر دیجیتال استفاده میکنید سلکتور را روی قسمت DC و با توجه به عدد خروجی که روی آداپتور نوشته بود ، روی رنج مناسب قرار دهید ، مثلا برای اداپتور 12 ولتی رنج را روی 20 قرار دهید.
روی ولت متر دقت کنید پراب قرمز داخل سوکت ولتاژ DC باشد و مشکی هم که به قسمت مشکی
سر پراب قرمز (مثبت) را داخل سر سوکت آداپتور کنید و سر سوکت مشکی را به بدنه فلزی سر سوکت آداپتور اتصال دهید
در این حالت چند جواب دارید (آداپتور با خروجی 12 ولت):
عدد 12 روی ولت متر نشان داده میشود -آداپتور سالم است
عدد 0 روی ولت متر نشان میدهد - آداپتور سوخته است
عددی بین صفر تا 12 نشان داده میشود - آداپتور نسوخته اما خراب است و ولتاژ کم است
ابتدا با کمک ولت متر که در حالت تست فیوز یا تست دیود تنظیم شده است وضعیت سلامت فیوز روی برد پاور را برسی نمایید.
حالت 1:فیوز سالم است (مشکل میتواند از مین برد باشد یا خازن های الکترولیتی)
حالت 2:فیوز سوخته است(پاور بر اثر نوسان برق سوخته و احتمال زیاد قطعات دیگری نیز خراب هستند)

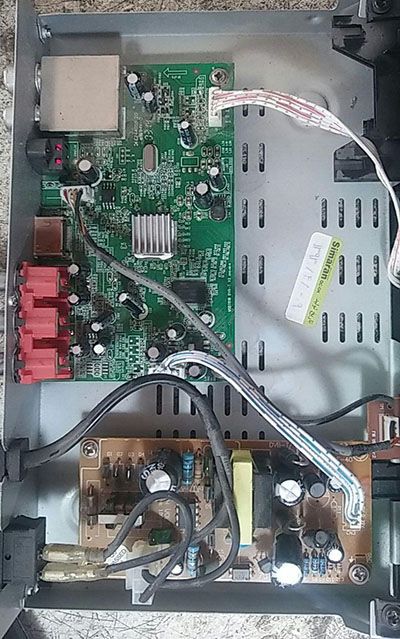

کابل بین برد پاور و برد مین را جدا کنید، دستگاه گیرنده دیجیتال ایکس ویژن را به برق بزنید ، با ولت متر که در حالت DC تنظیم شده است با توجه به مقدار نامی روی سوکت محل اتصال برد مین و پاور سعی کنید ولتاژ های خروجی را اندازه گیری کنید ، معمولا ولتاژ ها بین 2 ولت تا 12 ولت و نهایت 24 ولت هستند ، میتوانید از بدنه فلزی خود دستگاه برای پراب مشکی و منفی ولت متر استفاده کنید ، دقت این ولتاژ گیری به شما در عیب یابی و رفع آن کمک زیادی میکند.
دو حالت بعد از ولتاژگیری پاور گیرنده دیجیتال مجزا بوجود می آید:
حالت اول : ولتاژ ها با مقدار نوشته شده روی برد مطابقت دارد (پاور سالم است و مین خراب شده)
حات دوم : ولتاژ ها صفر و یا کمتر از میزان نوشته شده است (پاور خراب است)
اینکه برد مین و پاور مشترک است اصلا جای نگرانی و پیچیدگی ندارد.دقت کنید روی بدنه برد - قسمتی را با خطی ذخیم جدا کرده اند ، اگر خط را نمیبینید ، احتمالا زیر برد باشد ، برد را باز کنید و زیر آن را چک کنید. قسمتی که با خط ذخیم جدا شده است میشود قسمت پاور . عیب یابی این مدل گیرنده دیجیتال یکم سخت تر میشود،شما باید ولتاژ گیری را از روی پایه های قطعات الکترونیکی مانند دیود و یا خازن انجام دهید.باید به دقت مسیر های مسی روی برد را تعقیب کنید ، پیشنهاد میکنم از ابتدا که برق وارد برد میشود مسیر را ردیابی کنید معمولا ابتدا فیوز و بعد جرقه گیر بعد پل دیود یکسو کننده بعد خازن صافی و بعد خازن های تثبیت ولتاژ و مقاومت ها هستند. تصویر زیر پشت برد پاور گیرنده دیجیتال را نشان میدهد.
شما ابتدا باید با اصول کار برد پاور و وظیفه آن آشنا شوید، وظیفه برد پاور در گیرنده دیجیتال این است که برق شهر ورودی را که 220 ولت متناوب (AC) است را به ولتاژ جریان ثابت (DC) و مقدار مورد نیاز خواسته شده دستگاه تبدیل کند. ، مثلا بعضی گیرنده ها با ولتاژ 12 ولت راه اندازی میشوند و بعضی با 24 ولت یا بعضی با 5 ولت ، اگر بعد از عیب یابی متوجه شدید برد تغذیه خراب است به ترتیب قطعات زیر را تست کنید
1-فیوز را تست کنید ( از مولتی متر در حالت تست دیود یا تست فیوز استفاده نمایید و باید صدای بوق بیزر شنیده شود )
2-پل دیود را تست کنید ( با مولتی متر در حالت تست دیود ، قانون تست دیود را برسی نمایید )( یعنی از یک طرف راه میدهد و از طرف دیگر قطع است )
3-خازن صافی ( چک نمایید باد نکرده باشد یا روغت آن از زیر خارج نشده باشد )( با دستگاه ESR متر ظرفیت خارنی آن را چک کنید )
4-آی سی تغذیه فت (FET) ( بستگی به نوع آیسی باید تست شود )(میتوانید نقشه شماتیک آن را از اینترنت پیدا نمایید )
5-خازن های تثبیت ولتاژ ( خازن های صافی خروجی باید از نظر ظاهری سالم باشند و باد نکرده باشند )
در گیرنده های دیجیتال ایکس ویژن مدل های :
XDVB-353, XDVB-110, XDVB-111, XDVB-343, XDVB-333, XDVB-141 , XDVB-131, XDVB-121
ایراد رایج سوختن همزمان فیوز و خازن صافی و آی سی 8 پایه روی برد تغذیه است.
ابتدا مشخص کنید که دستگاه در چه مرحله ای تصویر نمیدهد ؟
سعی کنید کانال ها رو تعویض کنید و ببینید تغییر میکند یا خیر ؟
حالت اول : کانال ها عوض میشود اما تصویری روی تلویزیون نیست ( شماره کانال روی پنل جلوی گیرنده تغییر می کند )
حالت دوم :هیچ فرمانی را دستگاه انجام نمیدهد (هنگ کرده) ( روی بوت BOOT مانده یا خاموش است )
حالت سوم :کانال ها عوض میشود و تصویر منو دیده میشود اما تصویر شبکه نیست ( پیام سیگنال وجود ندارد میدهد NO SIGNAL )
رفع ایراد گیرنده دیجیتال ایکس ویژن که تصویر نمیدهد
برای حالت اول از اتصال صحیح کابل HDMI و یا AV اطمینان کسب کنید.در صورت امکان برای آزمایش کابل را تعویض کنید و با کابل های جدید تست نمایید. اگر روی صفحه تلویزیون پیام OUT OF RANGE و یا خارج از محدوده نشان داده میشود مشکل از رزولوشن انتخابی و عدم پشتیبانی تلویزیون شما از آن بازه فرکانس و رزولوشن است. برای حل آن از کابل AV برای دریافت تصویر استفاده نمایید و سپس با زدن دکمه منو از روی ریموت کنترل از راه دور و باز کردن MENU از طریق منوی گیرنده دیجیتال به قسمت تنظیمات خروجی تصویر بروید و رزولوشن را تغییر دهید. (کم کنید) ، گزینه های استاندارد در تنظیمات تصویر :
575P / 575I ( کیفیت SD )
720P / 720I ( کیفیت HD READY )
1080P / 1080I ( بالاترین کیفیت خروجی HD در این رده دستگاه )
اگر روی صفحه نمایش تلویزیون پیام NO SIGNAL یا سیگنال ضعیف و یا سیگنال وجود ندارد نشان داده میشود :
مشکل از انتن است و یا سیم آنتن و یا فیش آنتن
بصورت کلی اگر گیرنده دیجیتال عمس کانال یابی و اسکن رو انجام میدهد / دستگاه سالم است و مشکل از آنتن وضعف سیگنال است.
برای رفع مشکل آنتن و ضعف سیگنال گیرنده های دیجیتال مراحل زیر را انجام دهید:
در گیرنده های دیجیتال از روی ریموت کنترل از راه دور دکمه INFO را دوبار پشت سر هم فشار داده تا صفحه ای باز شود
در این صفحه قدرت سیگنال و کیفیت سیگنال قابل مشاهده است ( بصورت دو ستون یا ردیف )
در گیرنده های دیجیتال ایکس ویژن این دو قدرت و کیفیت سیگنال باید بالاتر از 70 درصد باشند تا تصویر بدون پارازیت و نویز نشان داده شود.
اگر قدرت و کیفیت صفر است که مشکل اساسی است و آنتن کلا متصل نیست یا در جایی قطع شده است.
اگر قدرت و کیفیت کم است باید آن را تقویت کرد.
مرحله دوم : ابتدا تست و بررسی کنید که سوکت آنتن خود گیرنده نشکسته باشد
1- سر فیش آنتن رو که سر کابل آنتن وصل است چک کنید تا بین سیم مغذی آنتن و سیم های بافته شده دور آن اتصال نباشد
2- کابل آنتن را ردیابی کنید تا در محلی دچار قطعی یا شکستگی و یا له شدگی نباشد.
3- محل اتصال کابل آنتن به خود آنتن را چک کنید که اتصال درست باشد و در صورتی که آنتن بیرون از خانه نصب است چک کنید زنگ زدگی و خیس نباشد
آنتن را بچرخانید و مدام قدرت و کیفیت سیگنال را چک کنید
4- در صورتی که قدرت هنوز کم است محل آنتن را جابجا کنید
5- در نهایت برای اطمینان از صحت دستگاه گیرنده آن را با انتن دیگری در محلی دیگر که در آنجا دستگاهی کار میکند تست کنید

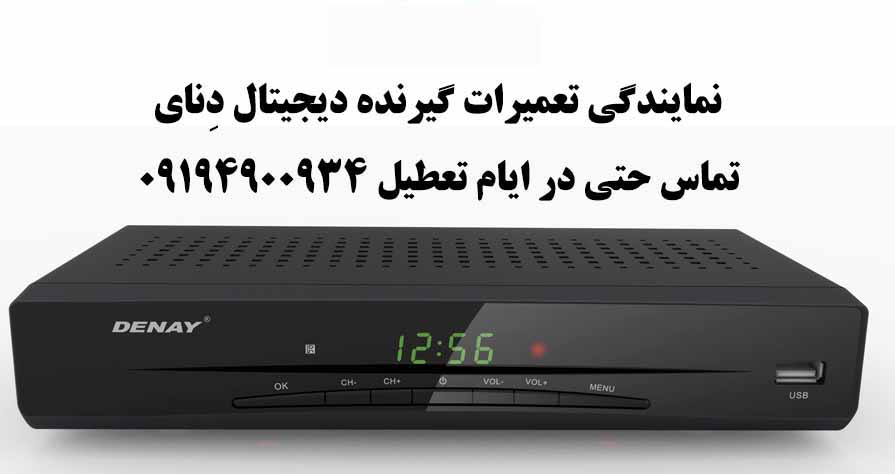

گیرنده های دیجیتال دنای به جز ایراد تغذیه که موجب روشن نشدن دستگاه ستاپ باکس می شود ، ممکن است ایرادات دیگری هم داشته باشند ، یکی از ایراداتی که چند باری با آن روبرو شدم این است که گیرنده چراغ جلوی ان شروع به چشمک زدند میکند و دستگاه تصویر نمیدهد. در تصویر زیر شما یک نمونه پاور گیرنده دیجیتال دنای را مشاهده میفرمایید ، همانگونه که پیش تر گفته شد از رایج ترین ایرادات در تمامی انواع DVB ها خرابی بخش تغذیه یا همان پاور POWER میباشد که عموما بر اثر نوسانات برق و افزایش ولتاژ ورودی دچاز آسیب شده و با عدم روشن شدن دستگاه ایراد را نشان میدهند ، در بسیاری از مدلها مین و برد پاور مشترک هستند و در ومواردی هم این دو برد به تفکیک هستند ، که تعمیرات روی مدلهای تفکیک شده خیلی ساده تر از مدلهای مشترک میباشد. شما میتوانید با آموزش های مختلقفی که در این وبلاگ در بازهزمانی دو ساله قرار گرفته است به یک تعمیر کار حرفه ای و تخصصی تبدیل شوید .فقط ممکن استبدلیل بستر بلاگفا پیدا کردن مطالب و دسته بندی انها کمی مشکل باشد.
|
این ایراد باز از تغذیه میباشد و باید خازن های مسیر 5v عوض شود.مسیر 5 ولت یکی از اصلی ترین مسیرهای برد تغذیه برای روشن شدن است ، شما بهتر است از خرجی آن را چک کنید ، کافی است برد را به برق بزنید و با ولت متر از کانکتور خرجی ولتاژگیری را انجام دهید ، در صورت کم بودن هر کدام از ولتاز ها از مقدار نامی ( مقداری که روی برد نوشته شده است ) مسیر مسی را روی برد دنبال کنید و قطعات ان مسیر را چک کنید ، اگر فقط چند ولت کم دارید میتوانید ابتدا به سراغ خازن های الکترولیتی بروید ، خازن هایی که بعنوان صافی در خروجی برد تغذیه های سوئیچینگ قرار دارند. در صورتی که تمامی ولتاژ های خروجی صفر بودند باید از قسمت هاتHOT که بخش AC برد است شروع کنید و قطعات را چک کنید تا ببنید اصلا ولتاژی به آیسی پاور میرسد یا خیر ، برای تست آیسی پاور هم باید دیتا شیت ان را از اینترنت تهیه کنید و مطابقان ولتاژ VCC ( ولتاژ ورودی وبرای کار کردن و فعال شدن آیسی ) و پایه های خروجی را اندازه گیری کنید . ایراد دیگری که در گیرنده دیجیتال دنای DENAY دیده شده :
دستگاه ستاپ باکس بعد از مدتی کار کردن مثلا 10 الی 20 دقیقه تصویر ناگهان قطع و وصل می شود- این ایراد از مین برد است ، دو عدد خازن در قسمت av board است ، آنها را تعویض نمایید.
ایراد دیگری در گینده دنای : DENAY
دستگاه روشن شود ولی صدا نداشته باشد
این ایراد از مین برد است باید آی سی آمپلی فایر را تعویض کنید.
تعویض آی سی آپلی فایر با دستگاه هیتر و روغن فلکسی و پنس مخصوص انجام میشود.
نمایندگی غرب تهران دنای DENAY | |
 | آدرس و تلفن نمایندگیتعمیرات گیرنده دیجیتالدنای DENAY |
ایراد شکستگی فیش av درون سوکت :
میتوانید با داغ کردن سوزن و بعد فشار دادن درون قسمت پلاستیکی و صبر کنید تا خنک شود و سپس آن را خارج کنید. اگر دستگاه گیرنده دیجیتال دنای DENAY روشن شود و کار هم کند اما صفحه نمایش جلو خاموش باشد باید سون سگمنت های صفحه شمارشگر را تعویض کنید. میتوانید سون سگمنت را از بازار تهران و مرکز خرید امجد تهیه و تعویض نمایید . فقط به جهت نصب و کابل کشی ها دقت کافی داشته باشید.
با کمک تصاویر زیر توضیحاتی در مورد تعمیرات گیرنده به شما میدهیم.

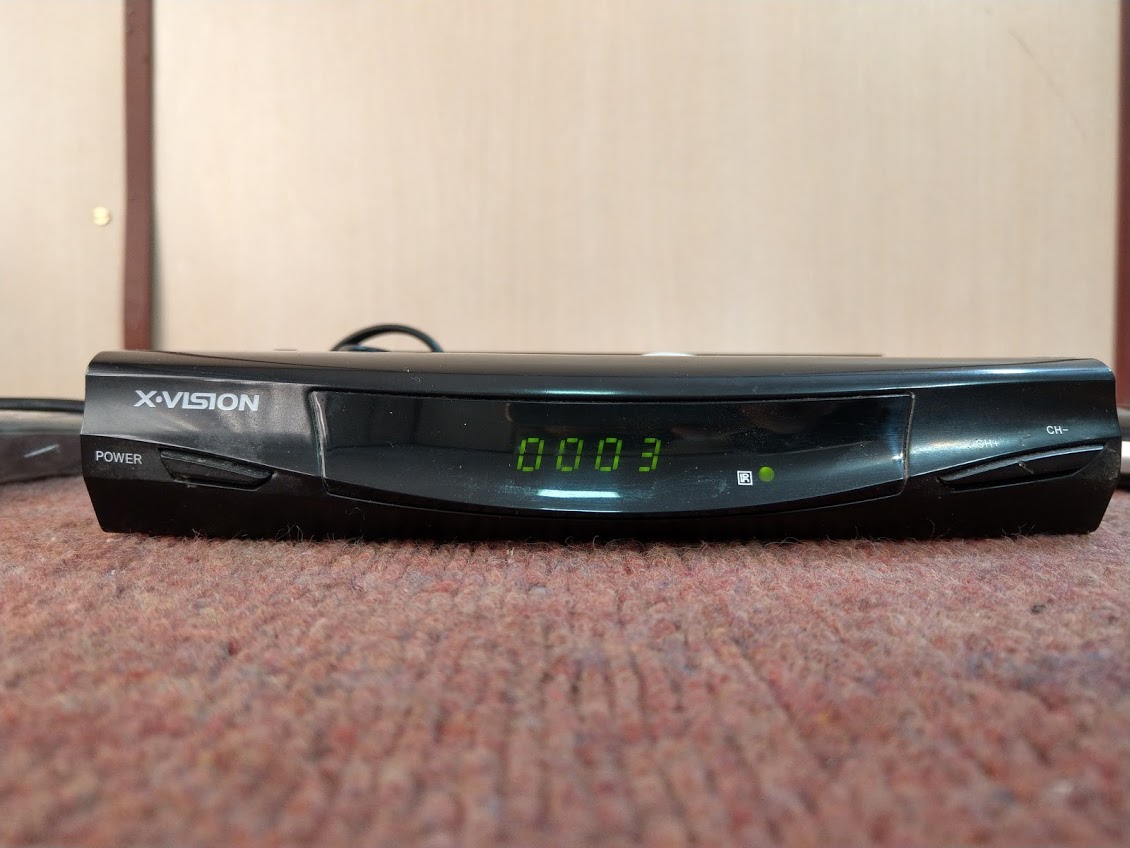

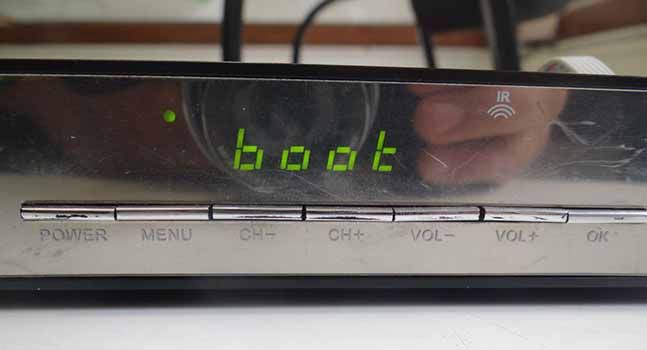

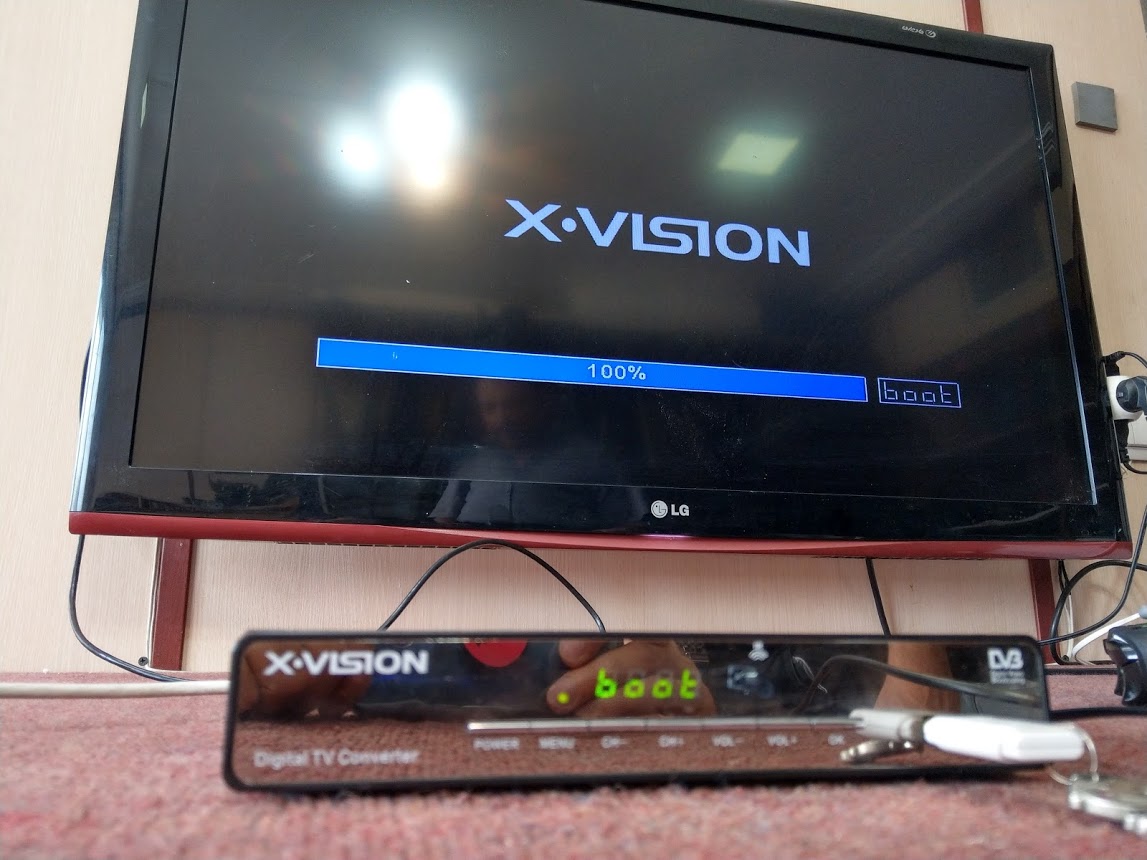

ایراد گیرنده : روی بوت BOOT میماند و بالا نمیاید.
وقتی دستگاه گیرنده دیجیتال مانند عکس بالا فقط روی حالت بوت باقی بماند ، قابل دستگاه را باز کنید.تصویر زیر موقعیت برد پاور و مین برد را نشان میدهد. همان گونه که مشاهده میکنید گیرنده دیجیتال ۳۳۳ یا ۳۴۳ از مدل مین و پاور جداگانه هستند.

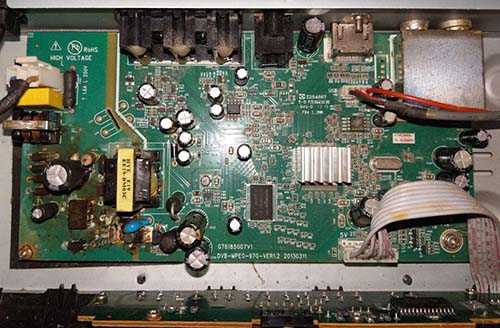

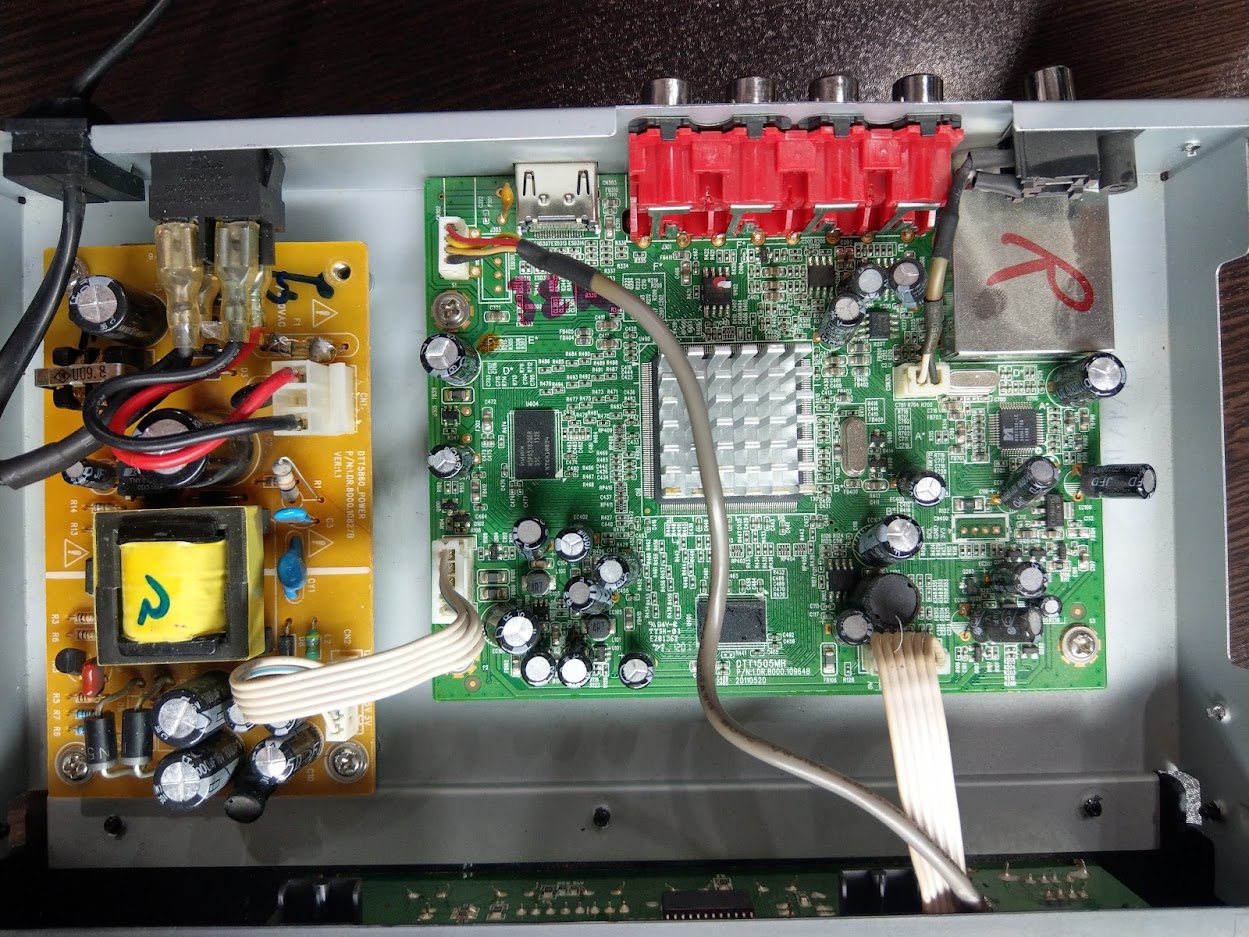

تصویر زیر مین برد مشترک در مدل های Xdvb 333 و Xdvb 343 را نشان میدهد . این مدل مین برد ایکس ویژن از کاربردی ترین نمونه هاست.

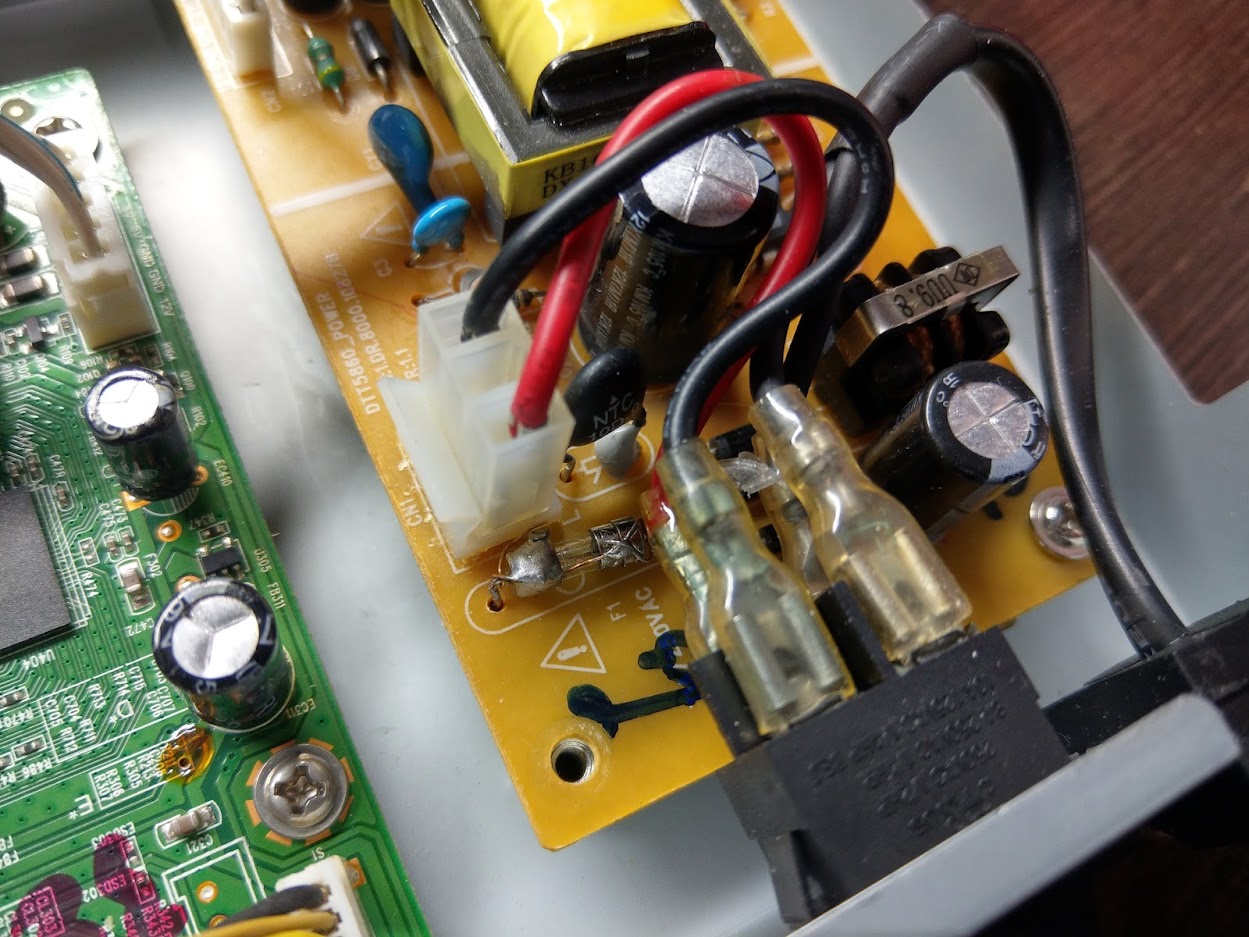

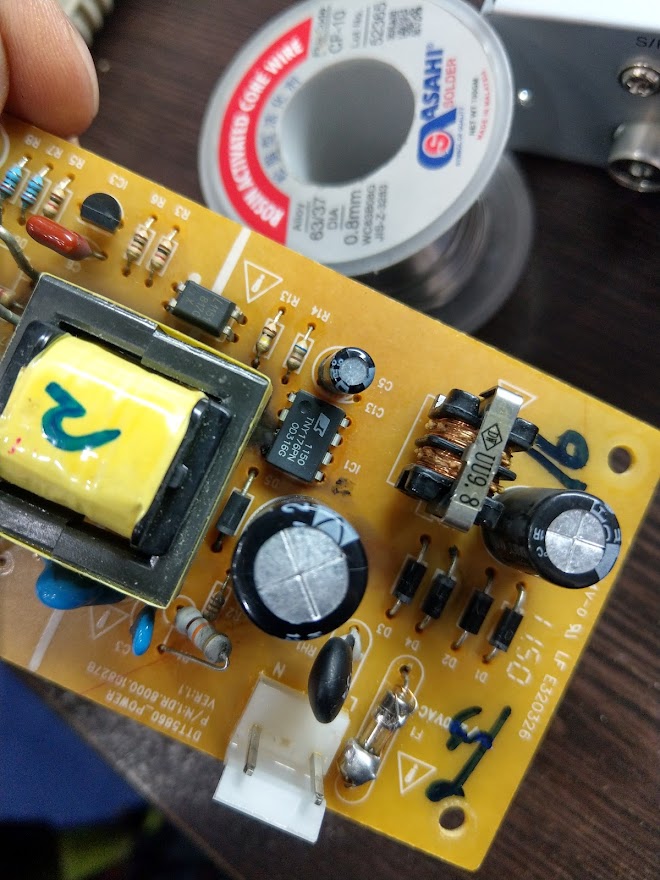

تصویر زیر برد تغذیه ستاد باکس ایکس ویژن است ، این پاور با ورودی ۲۲۰ ولت کار میکند وخروجی آن ۱۲ و ۵ ولت میباشد. بیشترین خرابی های دیده شده روی برد پاور است که قابل تعمیر میباشد.

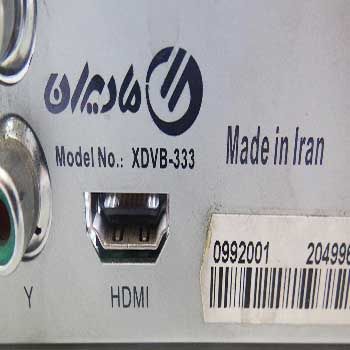

جهت آشنایی مقایسه تصویر زیر از بارکد و سریال نامبر و مدل نامبر گیرنده دیجیتال ایکس ویژن قرار داده شده است.
جهت رفع ایراد ماندن روی حالت بوت باید دو عدد خازن الکترولیت با ظرفیت ۴۷۰ میکرو فاراد با ولتاژ ۱۶ ولت که در قسمت شمالی مین برد قرار دارد را تعویض کنید ، بدلیل چند لایه بودن برد مین و مدار چاپی پیچیده تعویض خازن نیاز به زمان بیشتر و هویه با پات بالا دارد. در شرایط خاص میتوانید خازن را با سیم چین از بالا قطع کنید و پایه های خازن جدید را لحیم کنید.

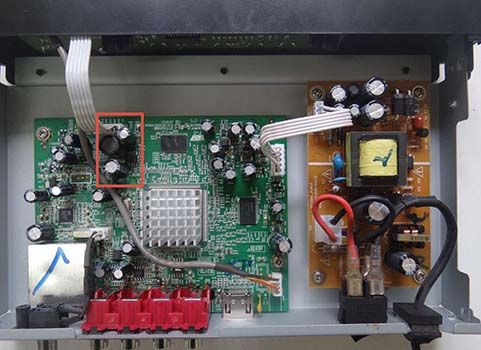

در تصویر بالا دور دو عدد خازن مخصوص تعمیر boot ایکس ویژن خط کشیده شده است.
روز گذشته در تاریخ 23 آذر ماه سال 1400 بعد از تلفن دوست عزیزی با دفتر مرکزی تعمیرات پس از اتمام زمان مدت گارانتی گیرنده های ایکس ویژن در جمهوری ، توضیح فرمودند دستگاه گیرنده دیجیتال XVISION XDVB-343 با ایرادات عجیبی شامل : گاهی روشن نمی شود ، گاهی بعد روشن شدن تصویر سبز یا بنفش رنگی نشان میدهد ، گاهی کانال ها دریافت نمی شود ، گاهی روی BOOT بوت می ماند و ... ، از ایشان که منزلشان در سعادت آباد تهران بود خواستیم به دفتر ما در جمهوری ، خیابان نواب مراجعه نمایند و دستگاه را جهت تست و برسی بیاورند . پس از مراجعه و باز کردن قاب فلزی دستگاه و یک برسی اولیه و ولتاژ گیری از بخش خروجی برد تغذیه مشخص شد هیچ کدام از ولتاژ های خروجی برد تغذیه POWER با ولتاژ نامی یکسان نیست و کمتر می باشد . برای همین ابتدا به رفع ایراد برد تغذیه 343 پرداخته شد و در نهایت برای فع سایر ایرادات توضیح داده شده در بالا به سراغ تعمیرات روی مین برد اصلی و بخش تیونر رفتیم و ضعف سیگنال تینور را نیز بر طرف کردیم.
.jpg)
در جدول زیر تصایوری از پروسه تعمیر گیرنده 343 ایکس ویژن را مشاهده می نمایید.
|
|
|
برای بهتر انتقال دادن مفهوم تعمیرات ، ئ آموزش آن ، تعمیر یک دستگاه گیرنده دیجیتال تلویزیونی در برند دنای denay را باهم مرور میکنیم.
گیرنده دیجیتال دنای مدل STB-525HD که در تصویر زیر ورودی و خروجی های آن مشخص شده است.
گیرنده مدل STB - 525 - HD که در سال 1393 تولید و به بازار عرضه شده است . از یک برد مشترک برای پاور و مین برد استفاده می کند ، در تصویر زیر مشاهده میفرمایید که قسمت پاور با یک خط سفید از سایر قسمت ها جدا شده است ، به این قسمت AC پاور می گویند که در آن ولتاژ 220V ولت متناوب AC به 12V ولت جریان ثابت DC تبدیل می شود.

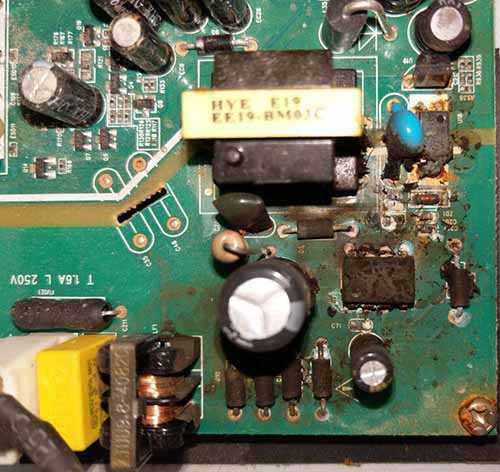

ایراد این دستگاه آب خوردگی شدید و در نتیجه خرابی برد به دلیل سولفاته آب و اتصالی در مسیرها میباشد. برای حل مشکل ابتدا برد را از شاسی دستگاه جدا کنید ، کابل ها را باز کنید ( احتیاط کنید به کانکتورها آسیب نرسد ) ، برد با اسپری 600 ناهید و یا تینر فوری و با یک مسواک نرم بشویید ( خیلی دقت کنید که خازن های SMD و مقاموت های SMD از برد جدا نشوند ).

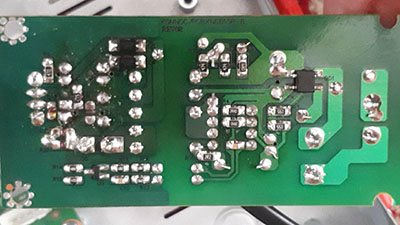

بعد از تمیز شدن برد دقت نمایید اثر سوختگی روی قطعات دیده میشود یا خیر ، اگر اثری دیده نشد ، با اهم متر شروع به ولتاژ گیری و تست ار بتدای برد تا انتها داشته باشید.

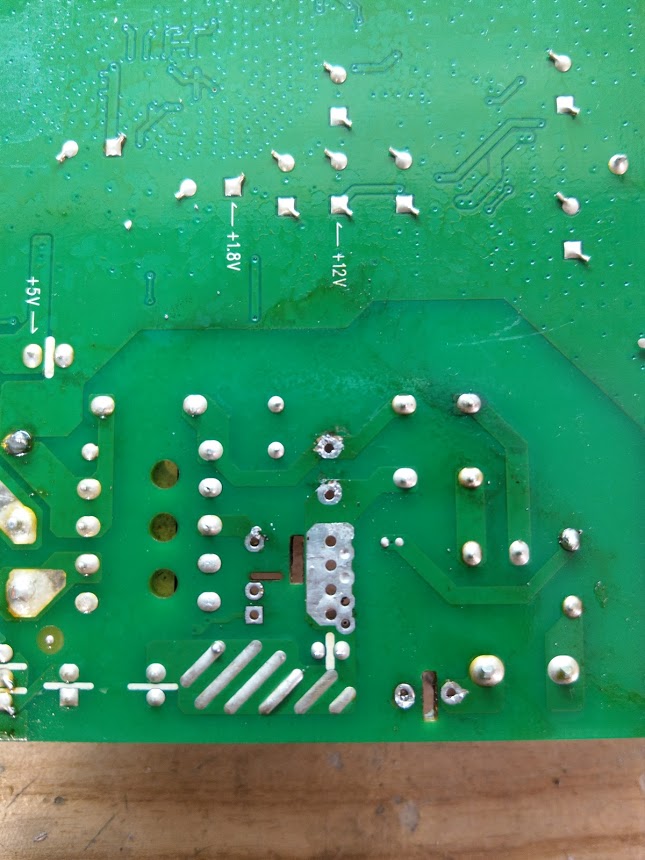

دقت نمایید ولتاز گیری ها در بخش AC با رنج متناوب باشد و بعد از خط سفید ولت متر را روی حالت DC قرار دهید.
در یکی دیگر از مدلهای گیرنده دیجیتال دنای دستگاه دچار نوسان شدید برق شده بود و بعد از باز کردن دستگاه مشخص شد که خازنهای ان سوخته و ترکیده است ، در ابتدا فیوز سالم بوده اما بعد تعویض خازنها ، فیوز شیشه ای میسوزد ، برسی شد و مشخص شد پل دیود اتصال کئتاه شده است ، برای تست پل دیود باید طبق شماتیک کلی آن اقدام به تست نمایید

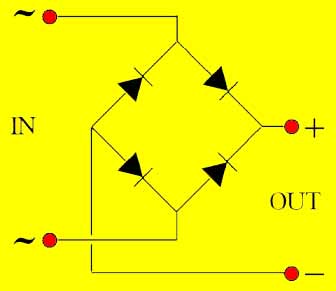

طبق نقشه بلا اقدام به تست کنید :
از پایه مثبت به منفی نباید راه داشته باشد ( منظور تست دیود است )
از منفی به مثبت راه دارد و بسته به جنس دیود اهمی را نشان میدهد.
خازن صافی را با اهم متر تست کنید ( در این دستگاه اتصال کوتاه شده بود )
مدل دستگاه :
در تصویر زیر گیرنده دیجیتال ایکس ویژن مدل 262 را مشاهده می نمایید :
همانگونه که مشاهده کردید این مدل با آداپتور 5 ولت دو آمپر کار میکند ، این مقدار کاملا برابر با شارژر موبایل نیز میباشد و اندازه گیری و تعمیر آن با همین مشخصات انجام میشود
در مدل xdvb-262 منبع تغذیه همان آداپتور است و درون دستگاه فقط مین برد main board وجود دارد و خرابی این مدل بیشتر از آداپتور یا آیسی فلش و پروگرام میشود.
این دستگاه تولید مادیران و در سالهای 1396 بوده و گارانتی یک ساله داشته

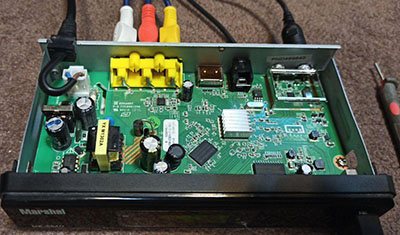

در تصویر بالا نمونه ای از دستگاه گیرنده دیجیتال برند ماراشل را مشاهده می کنید که ایراد آن ماندن روی حالت LOAD میباشد و دستگاه بالا نمیاید ، این مدل مارشال هم مین و پاور مشترک دارد و قیمت پاور با یک خط کمرنگ روی برد متمایز شده است .

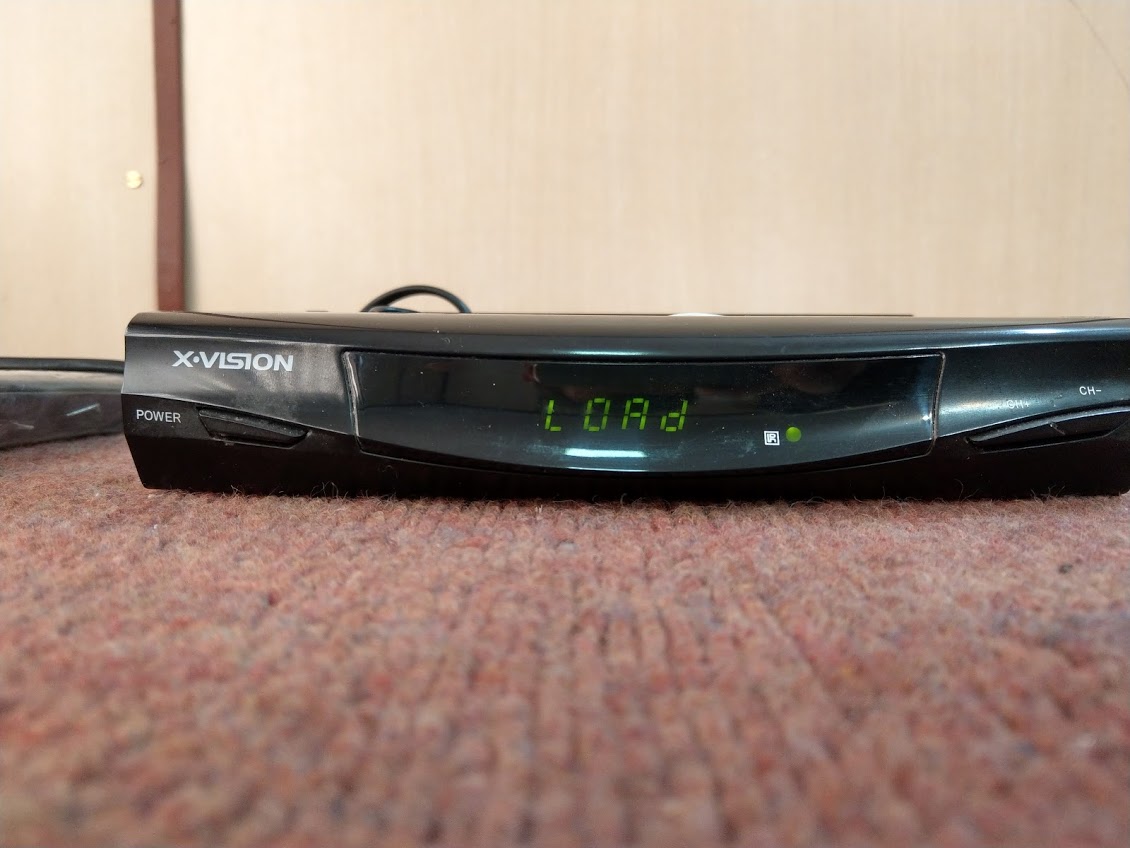

برای رفع ایراد روی لود LOAD ماندن باید سراغ آیسی روی مین برد رفته و ان را تعویض کنید.
این مدل مارشال MARSHAL دارای قطعات بسیار زیاد SMD میباشد.
روز گذشته از منطقه شهریار با دفتر نمایندگی شهریار ایکس ویژن تماس گرفتند و از تکنسین نمایندگی سوال کردند که یک دستگاه گیرنده دیجیتال تلویزیون ایکس ویژن مدل XDVB-373 دارند که وقتی روشن می شود روی پنل نمایش خود دستگاه پیام خطایی را با مفهوم خطای 16 / ERROR 16 / ارور 16 نشان میدهد و روی صفحه نمایش تلویزیون هم یک پنجره ابی رنگ باز می شود و به انگلیسی نوشته دستگاه را خاموش نکنید ، در حال بروزرسانی ، لطفا صبر کنید .
بدلیل رعایت اصول بهداشتی برای موضوع کرونا سعی کردیم تلفنی مشتری را راهنمایی کنیم تا نیاز نباشد به دفتر نمایندگی شهریار مراجعه کنند .
ابن ایراد زمانی بوجود ماید که فایل بوت BOOT از روی آیسی ایپرام پاک شده باشد ، به زبان ساده پروگرام دستگاه پاک شده باشد .
راه حل تعمیر و درست شدن این دستگاه خیلی ساده است :
کافی است برنامه اورجینال دستگاه XDVB-373 را دانلود نمایید ، آن را از حالت فشرده خارج کنید ، روی یک فلش خالی کپی کنید ، و فلش را به گیرنده دیجیتال بزنید ، یک بار دستگاه را روشن و خاموش کنید و صبر کنید تا سرچ SEARCH برای فایل انجام شود و سپس بروزرسانی UPDATE نیز انجام می شود.
نکته مهم : حتما باید فایل صحیح را دانلود DOWNLOAD کنید ، چون یک فایل FILE اشتباه ممکن است دستگاه را کامل از کار بیاندازد.
برای کمک بیشتر ما این فایل رو برای دانلود شما در همین مطلب قرار میدهیم :

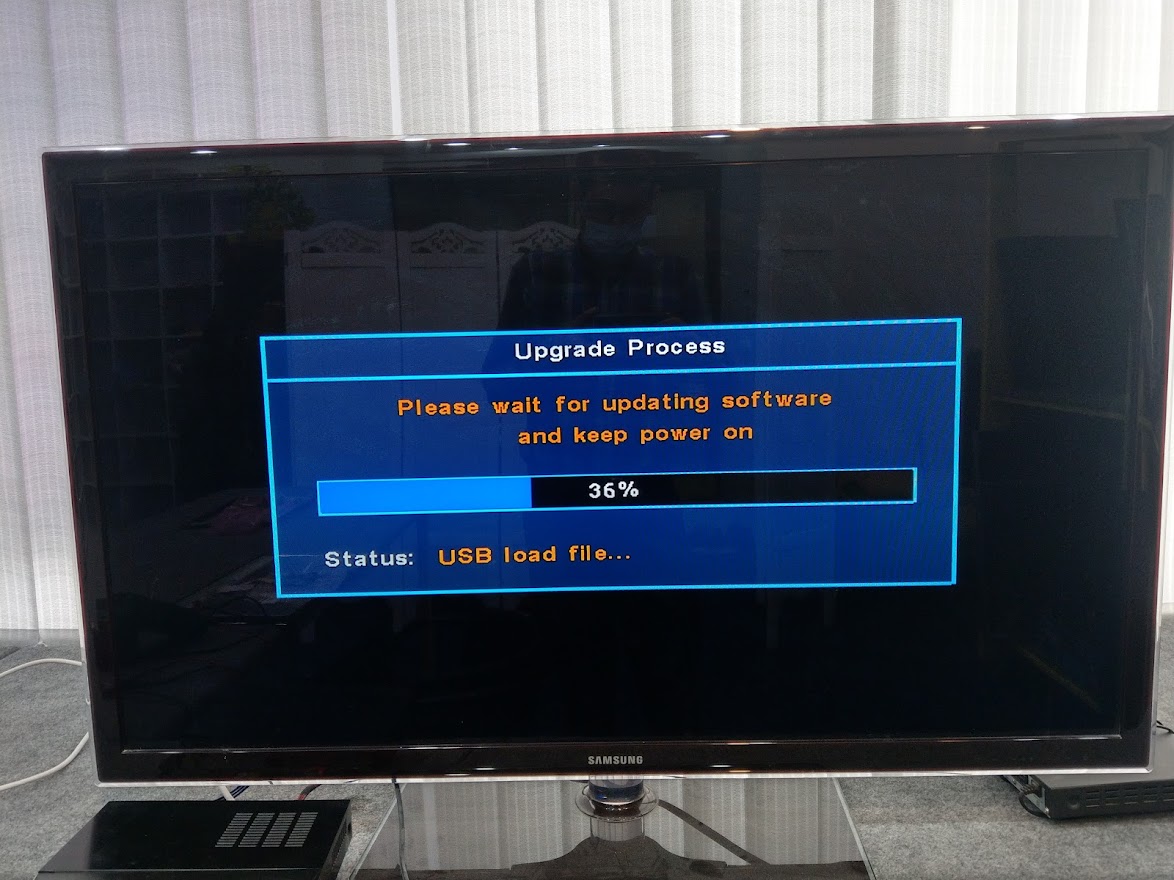

مشتری عزیز ما بعد از دانلود فایل و کپی ان روی حافظه فلش و اتصال به پورت USB ، گیرنده دیجیتال XDVB-373 بصورت اتوماتیک فایل آپدیت UPDATE را دریافت و مراحل بروزرسانی را تمام می کند.

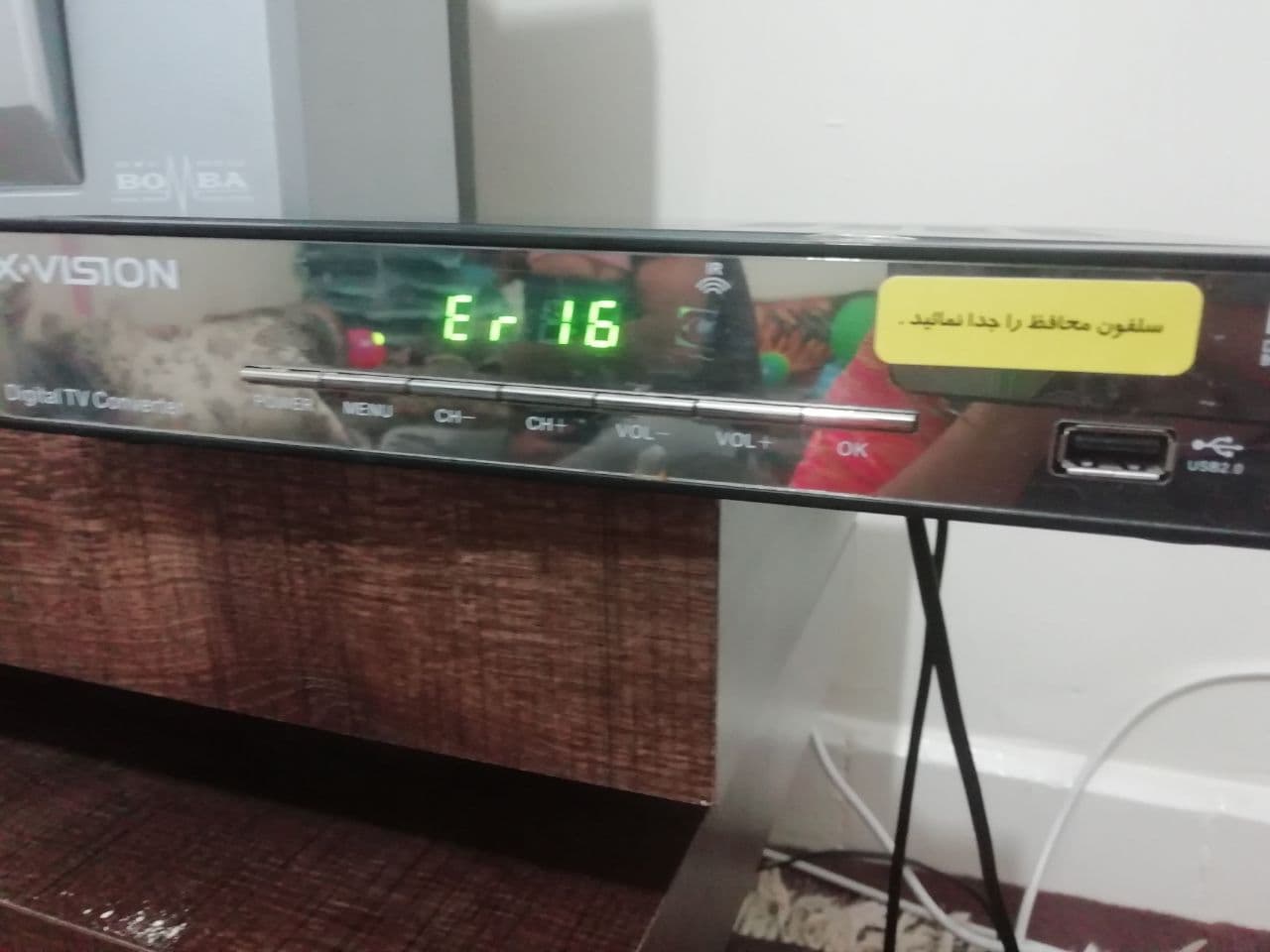

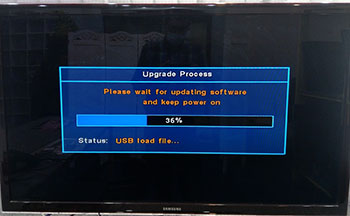

مشاهده عکس ارسالی از خطای 16 گیرنده ایکس ویژن
روز قبل ( 27 دی ماه 1400 ) نیز آقایی به دفتر ما تشریف آوردند و فرمودند دستگاه 373 دارند با مشکل نمایش خطای 16 روی پنل جلوی دستگاه ، با توجه به آموزش داده شده ، سریعا فایل آپدیت مورد نطر را دانلود و روی یک فلش USB که هیچ فایل دیگیری روی ان نبود کپی COPY کردیم و به درگاه USB جلوی گیرنده متصل کرده و دستگاه را یکبار از طریق دکمه اصلی برق خاموش و روشن کردیم ، دستگاه شروع به یافتن فایل بروزرسانی و انجام اتوماتیک UPDATE شد و بعد چند لحظه منو بالا آمد ف بدللی اینکه مشتری ساکن محدوده شهر ری بود و ما در تهران حمهوری فرکانس های دستگاه فرستنده صدا و سیمای متفاوتی داشتیم ، کانال ها را پاک ( کلا ریست فکتوری RESET FACTORY ) کردیم و رمز دستگاه PIN CODE را که مشتری تغییر داده بود پرسیده و وارد کردیم و کانال یابی اتوماتیک را انتخاب و شبکه و ایستگاه ها را دریافت کردیم.
از تاریخ 1399/09/08 امکان دریافت شبکه های تلویزیون دیجیتال در تهران وحومه با مشکل سراسری روبرو شده است که این ایراد از سمت فرستنده و صدا و سیما است و تنها راه حل آن صبر حدود یک هفته است و سپس کانال یابی مجدد شبکه های دیجیتال .
اطلاعات بیشتر و فرکانس های جدید و توضیحدر این مورد را در مطلب دیگری برای شما آماده کرده ایم ، لطفا از این مطلب جدید برای اطلاع از رفع مشکل کانال یابی و دریافت شبمه های HD دیدن نمایید :
چند روز پیش دوستی زحمت کشیدند و یک دستگاه گیرنده دیجیتال ایکس ویژن مدل 205 را با ایراد روشن نشدن نزد دفتر نمایندگی خدمات پس از فروش ایکس ویژن در غرب تهران آوردند . گیرنده 205 با روشن شدن چراغ استندبای با نور کم نزد نمایندگی پذیرش شد . بعد از باز کردن دستگاه ( در مدل 205 از یک برد برای نصب قطعات بخش تغذیه و برد اصلی مین استفاده شده است ( بخش تغذیه POWER با بخش اصلی مین MAIN BOARD با یک خط سفید هاشور دار از روی برد و پشت برد تفکیک شده است ) ، در برسی اولیه مشخص شد ولتاژ 5 ولت از تغذیه خارج نمی شود و مقدار آن حدود 3.3 ولت می باشد . برای رفع این ایراد باید تام مسیر را برسی کرد ، چون روی خازن صافی ولتاژ 330 ولت DC را داشتیم ، به برسی ولتاژ های بعد چاپر پرداختیم . بعد از حدود نیم ساعت ایراد پیدا شد و با تعویض آیسی اپتوکوپلر که برای مدار فیدبک بود ، تعویض گردید و مشکل حل شد.
تصویر زیر از برد اصلی و تغذیه مشترک گیرنده XVISION XDVB-205 گرفته شده است.
جهت مشاهده تصاویر با سایز بزرگتر روی آنها کلیک نمایید.
|
|
|
نمونه دوم از تعمیر گیرنده دیجیتال xdvb-205 از محصولات مادیران با برند رسمی ایکس ویژن
آقایی بعد از تماس تلفنی از محدوده اکباتان تهران با دفتر مرکزی تعمیرات گیرنده ، شرح دادند یک دستگاه ستاپ باکس 205 دارند که کلا روی پیام بوت boot مانده و تصویر و صدا ندارد . از ایشان خواستیم دستگاه را به دفتر تعمیرات در جمهوری بیاورد . بعد از باز کردن دستگاه مشخص شد آیسی فلش خال زده است ( اصلاح خال زدن بین تعمیرکاران رایج است و به آیسی که بر اصر افزایش حرارت ناشی از اتصال کوتاه و پی آمدن عیب داخلی در آِسی باعث ترکیدن و آسیب رسیدن فیزیکی به آیسی می شود را گویند ) . آیسی را تعویض کردیم و برنامه اولیه با حجم پایین را روی آن با کمک لپتاپ و پروگرامر پروگ کردیم . همین کار باعث شد منوی اولیه دستگاه بالا بیاید ، بعد با کمک فلش usb از طریق درگاه یو اس بی جلوی دستگاه اقدام به آپدیت برنامه نرم افزاری دستگاه به آخرین ورژن آن که در سایت اصلی مادیران نیز موجود است و برای کاربران بصورت رایگان قابل دانلود download می باشد ، اقدام کردیم. در جدول زیر تصاویری از پروسه تعمیر مشاهده می نمایید. دقت نمایید در زمان بروزرسانی به هیچ وجه نماید برق دستگاه را قطع نمایید upgrading software please do not turn off چون باعث پریدن برنامه اولیه شده و دستگاه دیگر تصویری نمایش نمی دهد و فقط پیام بوت BOOT نمایش داده می شود.
|
|
|
|
|
امروز 11 خرداد 1400
با مراجعه حضوری مشتری عزیزی به دفتر نمایندگی مادیران ( ایکس ویژن ) در غرب تهران از بابت ایراد و خرابی یک دستگاه گیرنده دیجیتال XVISION XDVB-373 با مشکل نمایش ارور و خطای 16 ( این ایراد باعث می شود دستگاه بالا نیاید ) . این ایراد به این صورت است که روی دستگاه پیام ER16 نوشته می شود که به معنای ERROR 16 است و با خراب شدن آیسی فلش بروز می کند . این اتفاق ممکن است زمانی که مشتری در حال بروزرسانی است و این عمل آپدیت ناقص انجام شود یا در زمان آپدیت شدن برق دستگاه قطع شود پیش بیاید.

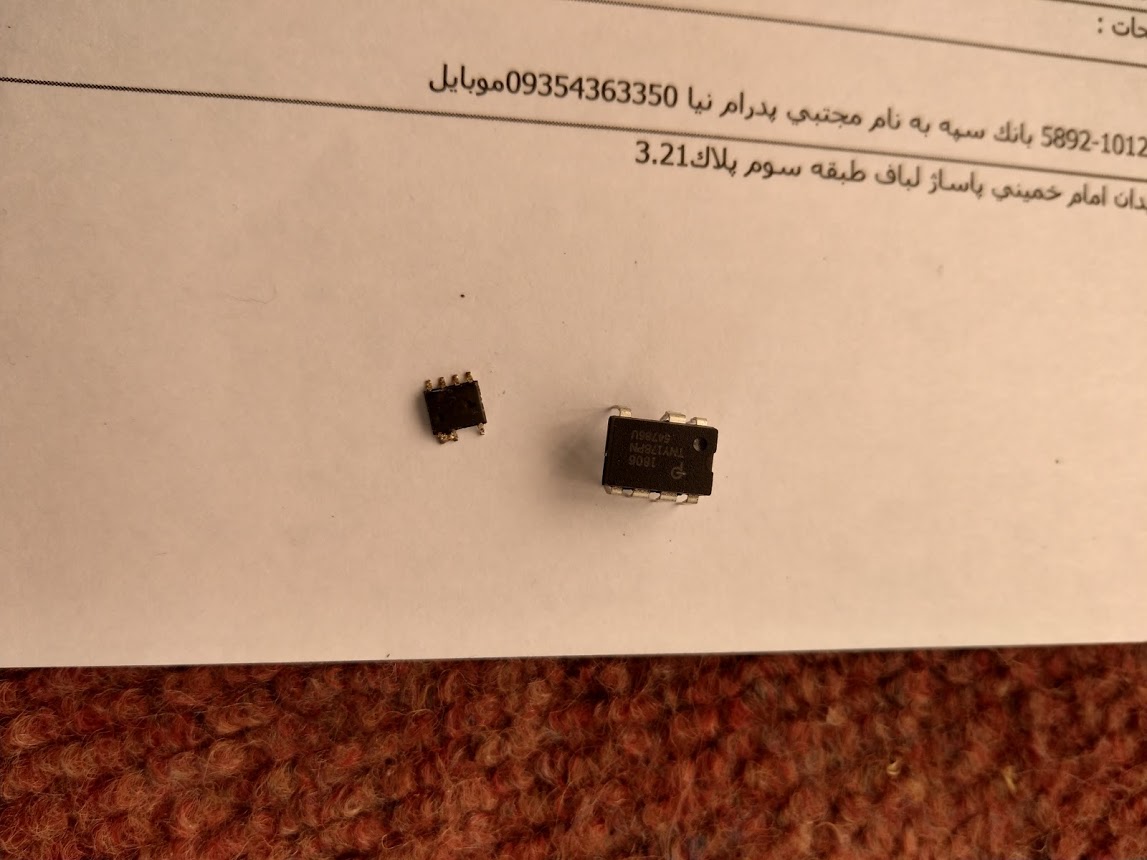

برای رفع ایراد باید آیسی فلش رو از روی مین برد با کمک هیتر برداریم و با کمک دستگاه پروگرامر دوباره آیسی فلش را برنامه می زنیم و بعد از اتمام این مراحل باید دستگاه را به آخرین نسخه نرم افزار ارتقا و آپدیت کنیم . سپس با بازگشت به تنظیمات کارخانه دستگاه را ریست نماییم و کانال یابی مجدد را انجام دهیم.

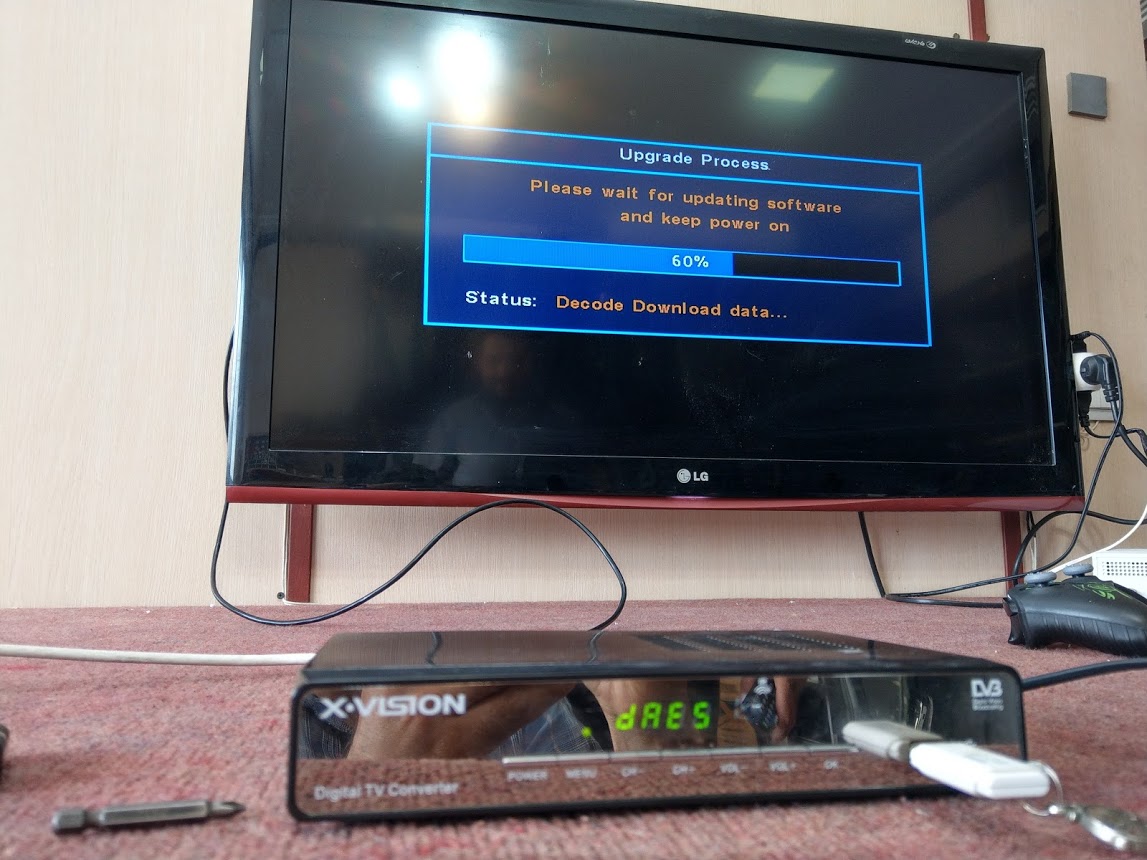

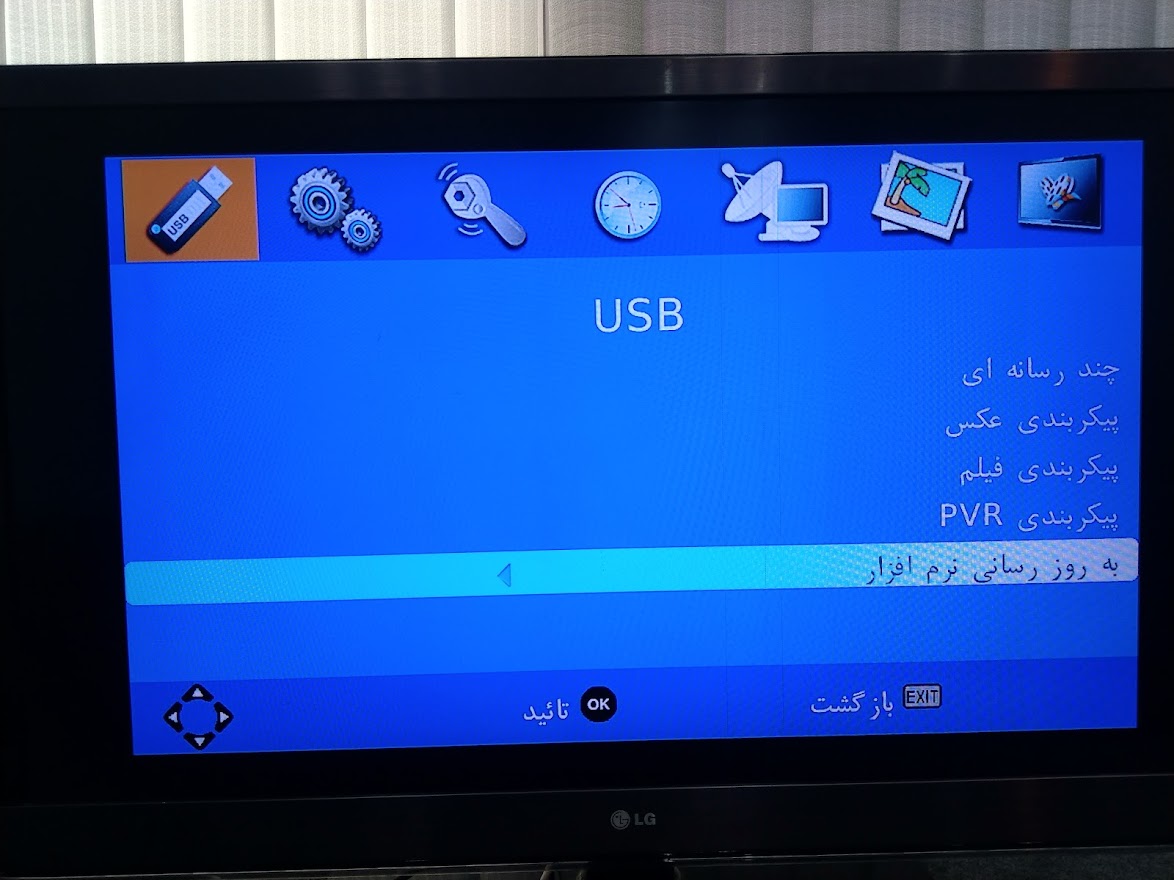

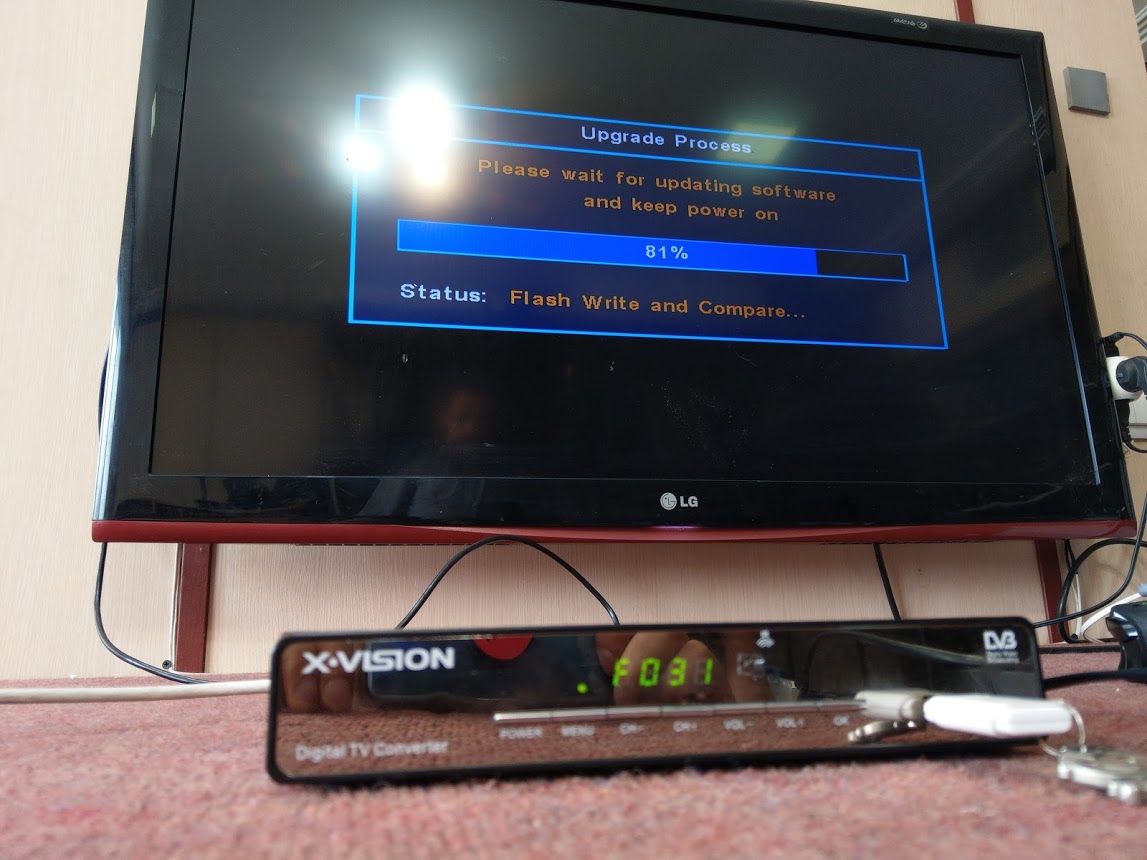

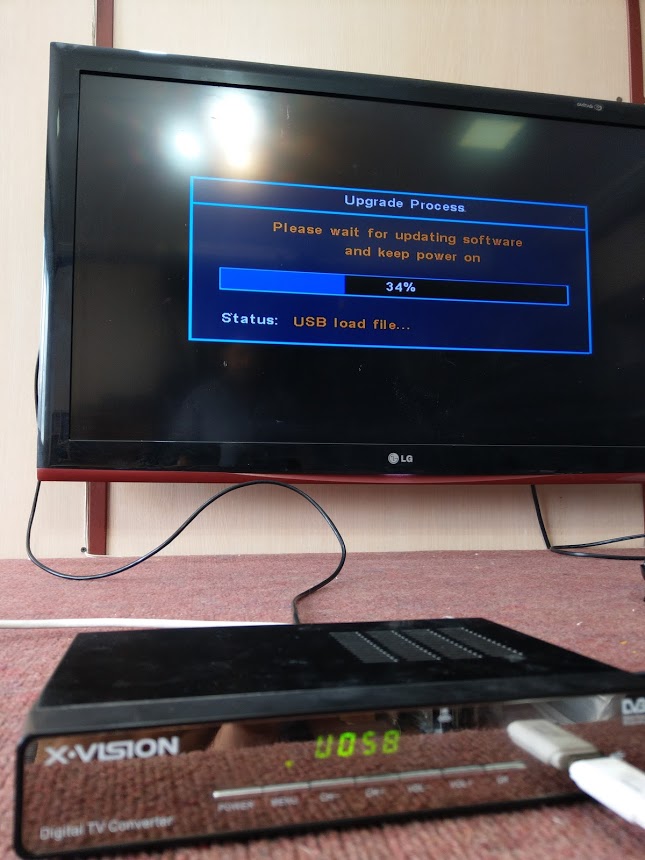

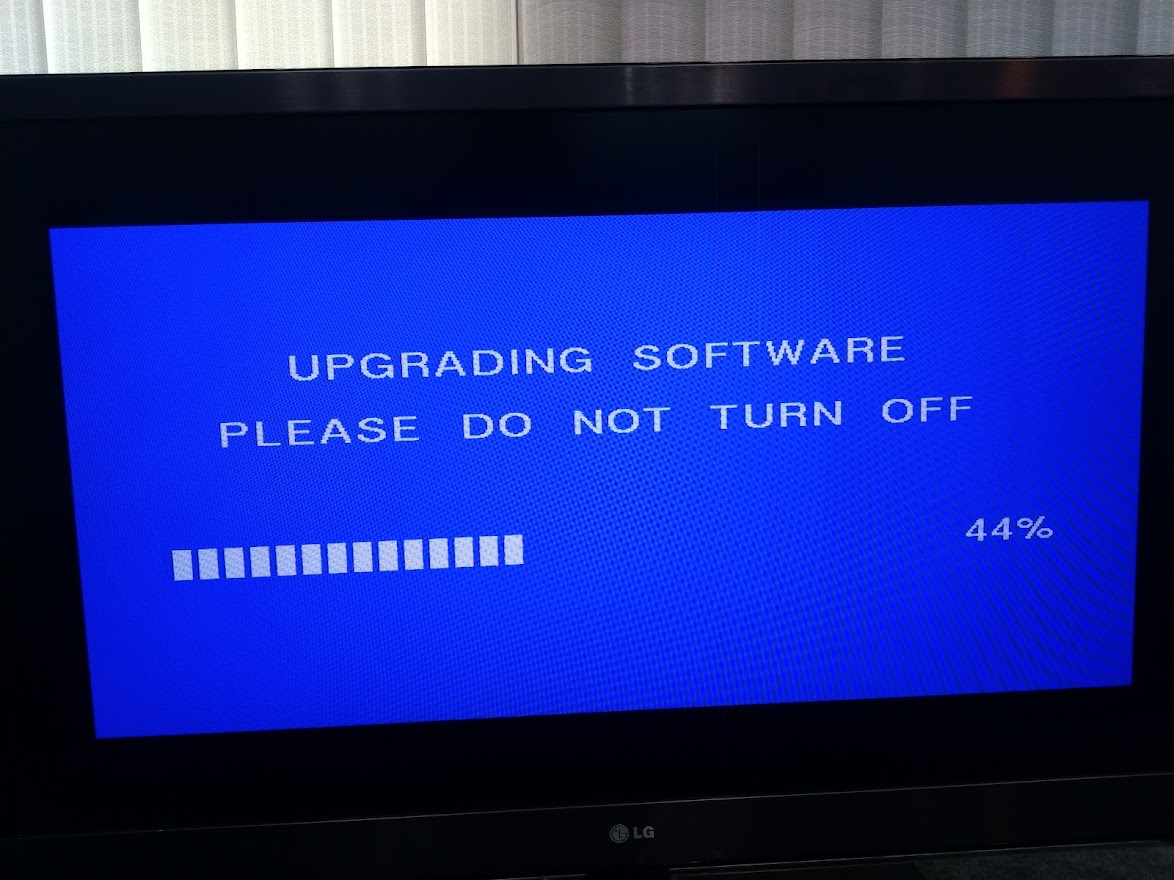

در جدول زیر تصاویری از پروسه آچدیت کردن گیرنده دیجیتال ایکس ویژن مدل XDVB-373 مشاهده می فرمایید ، جهت نمایش تصاویر در سایز بزرگتر روی آنها کلیک کنید.
|
|
|
|
تاریخ : 24 خرداد 1400
امروز با مراجعه یک مشتری عزیز از محله صادقیه به دفتر نمایندگی غرب تهران مادیران / ایکس ویژن واقع در خیابان آزادی ، از بابت روشن نشدن ( چراغ استندبای دستگاه چشمک سبز می زند ) گیرنده مدل 103 ، بابت تعمیرات ، در این حالت ولتاژ کافی برای روشن شدن دستگاه 103 تامین نمی شود این ایراد میتواند از دو بخش ناشی شود ، یکی اینکه مین برد MAIN BOARD 103 یا آیسی فلش IC FLASH مشکل پیدا کرده باشد و پروگرام درست اجرا نشود ، یا از خود برد تغذیه پاور POWER BOARD XDVB-103 باشد . برای تشخیص ایراد اولین کار ولتاژ گیری است باید در محل خروجی برد تغذیه به مین برد که یک سوکت قرار دارد با کمک مولتی متر و در حالت ولتاژ dc و با رنج زیر 20 ولت بین دو پایه gnd و +12 را اندازه گیری کنید . اگر ولتاژ از مقدار نامی کمتر باشد باید دنبال ایراد روی خود برد پاور POWER 103 باشید. در جدول زیر تصاویری از مراحل کار و تعمیر دستگاه را مشاهده می نمایید ، جهت نمایش تصاویر در سایز بزرگتر روی آنها کلیک نمایید.
| |
| |
| |
|
|
تاریخ : 16 مرداد سال 1400
امروز با مراجعه حضوری یک مشتری عزیز به دفتر نمایندگی تعمیرات گیرنده دیجیتال ایکس ویژن در غرب تهران ، بابت یک دستگاه گیرنده دیجیتال xvision مدل xdvb-353 با ایراد روشن نشدن . مراحل تعمیر را با هم مرور می کنیم :
1- دستگاه را برای تست اولیه زدیم به برق ( فیش های av را نیز متصل کردیم ) چون مواردی داشتیم که دستگاه سالم بود و فقط صفحه نمایش جلو معروف به display سوخت است . ولی در این مورد مشکل از پنل جلو نبود ، قاب دستگاه را باز کردیم ، متوجه شدیم فیوز سوته است . وقتی فیوز می سوزد یعنی در مدار اتصالی وجد دارد و به هیچ وجه نباید سیم یا فیوز جدید را قبل از پیدا کردن عیب اصلی روس دستگاه نصب کرد . در مشاهده اولیه معلوم شد ic پاور یک خال زده است ، یعنی ذره ریزی از آن مخدوش شده است ، آیسی های SMD معمولا در صورت خرابی دچار خال می شود . با یک برسی بیشتر دیدیم خازن صافی بزرگ هم اتصال کوتاه شده است . در این مورد خاص لازم به ذکر است در صورتی که نتوانید آیسی SMD تغذیه را در بازار پیدا کنید میتوانید از آی سی DIP نیز استفاده نمایید . در برد 353 برای هر دو نوع IC جای خالی پایه در نظر گرفته شده است . ابتدا با کمک هیتر آیسی قبلی رااز برد جدا نمایید ، سپس با کمک هویه قلع های پایه های بسته محل DIP را قلع کش نمایید . بعد از اینکه با مسواک و تینر محل لحیم کاری و آیسی قبلی را تمیز کردید ، میتوانید با کمک IC DIP را نصب نمایید . خازن صافی را با مقدار مشابه تعویض نمایید ، برای فیوز نیز از فیوز شیشه ای 1 آمپر استفاده کنید . نکته : قبل از نصب قطعات سالم جدید و بعد از خروج قطعات سوخته، حتما با کمک مولتی متر جای خالی دو پایه خازن صافی را تست دیود یا تست اصتال بزنتید کهببنید اتصال کوتاه بر طرف شده است یا خیر . قبل از اتصال دستگاه به برق از مدار لامپ سری کمک بگیرید تا در صورتی که هنوز در مدار ، قطعه ای خراب است و اتصال کوتاه باشد ، از سوختن قطعات تازیه تعویض شده و افزایش عیب جلوگیری شود. در جدول زیر تصایوری از بخش های مختاف گیرنده دیجیتال 353 مشاهده می فرمایید.
|
|
|
|
|
|
|
|
نمونه ای دیگر :
آقایی از محدوده شهرک اکباتان در غرب تهران با ما تماس گرفتند که یک دستگاه گیرنده دیجیتال ایکس ویژن مدل 353 دارند که روشن نمی شود ، ایشان گفتند خودشان دستگاه را باز کرده و فکر می کند بوبین سوخته است . از ایشان خواستیم گیرنده ایکس ویژن خود را به دفتر تعمیرات غرب تهران ، جمهوری ، خیابان امام خمینی بیاورد . بعد از باز کردن دستگاه دیدیم که ایشان برداشته و بجای فیوز سوخته سیم انداخته است . دقت نمایید که هر زمان فیوز در برد تغذیه سوخته باشد حتما حتما یک المان داخل مدار دچار اتصال کوتاه شده است ، چون فیوزهای دستگاه های الکترونیکی امروزی دیگر فیوز ولتاژی نیستند ، بلکه فیوز جریانی هستند و بر اثر عبور جریان بیش از اندازه استاندار و افزایش حرارت می سوزد . این عامل افزایش جریان معمولا با اتصال کوتاه شدن بین مسیر مثبت ( فاز ) و مسیر منفی ( نول ) به وجود می آید . و بزرگترین استباه این است که بجای نصب مجدد فیوز استاندارد ( در این مدل ها فیوز 250 ولت یک آمپر ) از سیم استفاده شود ، استفاده از سیم ممیتواند تا 90 درصد موارد باعث غیر قابل تعمیر شدن برد تغذیه پاور شود . چون دیگر اتصالی سر جایش هست ، فیوز هم مدار را قطع نمی کند و شدت جریان باعث خرابی بخش های دیگر نیز می شود . در هر صورت در این مورد خاص مشاهده شد علتی که مشتری نا آگاه فکر میکرد بوبین سوخته است در اصل آیسی پاور تغذیه سوخته بوده و دوده حاصل از ان بوبین را سیاه کرده بوده . بعد از تعویض چندین المان توانستیم برد تغذیه 353 را تعمیر و تحویل مشتری دهیم . تصاویر در جدول زیر بخش های اصلی پاور مو مین برد 353 را نشان میدهد.
|
|
|
مادیران ضمانت خرید و خدمات پس از فروش ایکسویژن XVISION
نمایندگی غرب تهران مادیران در میدان آزادی : مدیریت جناب مهندس محمودی
آدرس : خیابان آزادی ، بین خیابان حبیب الله و خیابان حبیب زادگان ، پلاک 469 ، طبقه اول ، واحد 12 ( مسئول تعمیرات گیرنده دیجیتال آقای پویا مشفق )
مدیریت : جناب مهندس رافع
مناطق تحت پوشش نمایندگی آقای رافع :
آدرس : شهریار ، خیابان معلم ، خیابان ترابی ، پلاک 42 ، روبروی فروشگاه اتکا
مدیریت : جناب مهندس احمدی
راه های ارتباطی با ما :
جهت مشاهده و خرید آنلاین محصولات مادیران ایکس ویژن از سایت زیر بازدید کنید
جهت مشاهده محصولات و قیمت تلویزیون های TCL از سایت رسمی مادیران بازدید نمایید
HbbTV (تلویزیون پهنای باند پخش ترکیبی) یک سرویس ارائه شده توسط پخش کننده های خاص است و فقط در برخی از کانال های تلویزیونی دیجیتال قابل دسترسی است. HbbTV تلویزیون هوشمند را در اینترنت سرعت بالا ارائه می دهد. این ویژگی های تعاملی به برنامه های دیجیتال عادی اضافه شده و تکمیل می شوند و شامل خدماتی نظیر teletext دیجیتال، راهنمای برنامه های الکترونیکی EPG، بازی ها، رای گیری VOTE، اطلاعات خاص مربوط به برنامه فعلی، تبلیغات تعاملی، مجلات اطلاعات، تلویزیون catch up و غیره
برای استفاده از HbbTV لطفا اطمینان حاصل کنید که تلویزیون شما به اینترنت متصل است و HbbTV روشن است.
یادآوری:
- سرویس های HbbTV وابسته به پخش یا وابسته به کشور هستند و در منطقه شما ممکن است در دسترس نباشد.(در ایران غیر قابل استفاده است)
- شما نمی توانید فایل های خود را با HbbTV به تلویزیون خود دانلود کنید
- ارائه دهنده خدمات یا شرایط مربوط به پخش ممکن است موجب شود برنامه HbbTV لحظه ای در دسترس نباشد.
- برای دسترسی به برنامه های HbbTV شما باید تلویزیون خود را از طریق یک لینک پهنای باند به اینترنت متصل کنید. برنامه های HbbTV ممکن است به درستی در مورد مسائل مربوط به شبکه کار نکند.
تهران ، میدان جمهوری ، بزرگراه نواب به سمت جنوب ، نبش خیابان امام خمینی ، پاساژ سهند ، طبقه همکف واحد G3
شماره مستقیم برای تماس در تمام ساعات و ایام
جهت دسترسی به جدیدترین مطالب میتوانید از طریق تلگرام و اینستاگرام ما را دنبال کنید
| این مطلب در 1 فروردین 1400 بروزرسانی شده است |
بازدید کننده محترم دقت نمایید بدلیل فیلتر شدن سرور جادو TV امکان فعال سازی اشتراک جادو تی وی وجود ندارد |
حتما شما هم تبلیغ دستگاه گیرنده تلویزیونی جادو تی وی را در ماهواره دیده اید و برای شما سوال شده است که :
جادو تی وی چگونه کار میکند؟
اشتراک جادو تی وی چند است؟
جادو تی وی فارسی چگونه است؟
جادو تی وی با اینترنت کار میکند؟
جادو تی وی نیاز به دیش ماهواره ندارد؟
پاسخ تمامی سوالات در یکی دیگر از صفحات همین وبلاگ است
برای ادامه مطالب و پاسخ سوالات روی لینک زیر کلیک نمایید
دریافت کانال های ماهواره ای بدون دیش
جادو تی وی چیست؟
جادو tv چیست؟
App jadootv چیست؟
جادو تی وی یک گیرنده دیجیتال است همان ستاپ باکس،مانند گیرنده دیجیتال ایکس ویژن،که شبکه های اینترنتی را دریافت می‌کنند که به آن IPTV میگویند .و امکان پخش آنلاین و آفلاین برنامه ها را دارد.یعنی شما میتوانید برنامه در حال مشاهده را به عقب برگردانید و چندین بار آن را مشاهده کنید.
قابلیت دریافت ۱۵۰۰ شبکه اینترنتی برای پخش فیلم و سریال را دارد
جدیدترین مدل جادو تی وی یعنی jadoo 5 با قابلیت بخش تصویر با کیفیت 4k و سیستم عامل اندروید و دو گیگ رم پردازشی و متصل به فروشگاه گوگل Google play store که به شما امکان دانلود و نصب بازی و برنامه را میدهد.
برای استفاده از گیرنده jadoo در ایران به اینترنت پر سرعت نیاز دارید تا بتوانید شبکه ها را دریافت کنید
دریافت آرشیو بزرگی از فیلم و سریال
شما بعد از اتصال دستگاه jadoo به تلویزیون میتوانید از منوی آن از قسمت های مختلف فیلم و سریال مورد نظر و سلیقه خود را انتخاب کنید و پخش کنید.
قابلیت های برای ناشنوایان و نابینایان دارد.
برای ناشنوایان زیرنویس و سرویس مخصوص ناشنوایان را دارد.
برای افراد نابینا تمامی منوها و عنوان‌بندی ها صوتی پخش میشوند .یعنی وقتی شما ویژگی نابینایان را فعال کنید از آن به بعد روی هر قسمت که بروید سیستم آن قسمت را بیان میکند.
جادو تی وی مانند روکو میماند و در چند نسل jadootv ،jadoo4,jadootv تولید شده است.
2012 Jadoo TV 3
Jadoo TV 4 2015
2017 Jadoo TV 5
جادو تی وی ۳ که در سال ۲۰۱۲ عرضه شد که با قابلیت HD بود و منوی تک صفحه ای داشت که کار با آن را ساده میکرد.
جادو تی وی ۴ در سال ۲۰۱۵ عرضه شده و دارای سیستم عامل اندروید شد و مستقیم به گوگل پلی متصل بود.
جادو تی وی ۵ که در سال ۲۰۱۷ عرضه شد و با کیفیت 4K میباشد.و یک موس هوایی و هدفون بلوتوث داشت .سخت افزار قوی و آخرین ورژن اندروید
جادو تی وی جدید همراه با یک کنترل هوشمند و یک هاب هوشمند با قابلیت پخش تصاویر 4K به قیمت ۸۵۵ درهم عمارات فروخته میشود و همراه با یکسال اکانت جادو تی وی برای مشاهده برنامه ها و استفاده از اپ جادو تی وی.قایلیت اتصال به تلویزیون های هوشمند و انواع موبایل و تبلت.با پشتیبانی از زبان فارسی و منوی فارسی .
اشتراک جادو تی وی را بنام جادو گو jadoo go میشناسند و در گوگل پلی مبلغ ماهانه ۵ دلار دارد.
با خرید اشتراک jadoo go دستگاه jadoo tv شما میتوانید به حساب کاربری شما برای دسترشی به ارشیو برنامه های آنلاین و دسترسی به هزاران فیلم و سریال و برنامه های آنلاین متصل شود.
Jadoo tv 5s یا jadoo5s دارای یک موس هوایی Air mouse نیزمی‌باشد و قابلیت جستجوی صوتی voice search را دارد.با داشتن بلوتوث امکان اتصال به هدفون های بلوتوث و یا انتقال فایل از طریق سایر دستگاه ها را دارد.
Jadoo tv میتواند از طریق یک هاب مخصوص به انواع تلویزیون های هوشمند موجود در بازار ایران مانند:تلویزیون هوشمند سامسونگ،تلویزیون هوشمند ال جی،تلویزیون هوشمند سونی،اپل تی وی،تلویزیون های اندرویدی،و تلویزیون آمازون متصل شود.
جادو تی وی فارسی برای ایرانیان فعال شده است و شما میتوانید به آرشیوی از برنامه ها و سریال ها و موزیک های فارسی دسترسی داشته باشید و همچنین شبکه های فارسی زبان بسیاری را دریافت کنید .شبکه های فارسی زبان داخلی و خارجی.بیش از ۳۰۰ شبکه فارسی در جادو تیوی
مانند شبکه منوتو و یا شبکه نسیم،ایران اینترنشنال،شبکه های ۱ الی ۳.
با قابلیت متوقف کردن پخش و عقب بردن تصویر و مرور چندین بار.
انواع سریال های ایرانی
انواع سریال های ترکی
انواع فیلم ایرانی
تک شو،برنامه ۹۰،خندوانه،دورهمی مهران مدیری،کلاه قرمزی،برنامه های اشپزی
انواع موزیک ویدیو ها
شما میتوانید app جادو تی وی را از فروشگاه گوگل پلی و یا از فروشگاه اپل App store دانلود و نصب کنید و از طریق موبایل و یا تبلت به آرشیو برنامه های تلویزیونی jadoo tv دسترسی داشته باشید
Jadoo5s در ایران بصورت قانونی یافت نمیشود.
همراه جادو تی وی ۵ میتوانید یک هدفون و یک کنترل کیبوردی جادو تی وی را خریداری کنید.
دستگاه jadoo tv 5s دارای
دو درگاه USB میباشد
یک درگاه رم میکرو است دی microsd میباشد.
پورت LAN برای اتصال کابلی به مودم.
برق دستگاه جادو تی وی با یک آداپتور ۱۲ ولت کار میکند
دو خروجی برای تصویر در دستگاه گیرنده جادو باکس وجود دارد :
خروجی HDMI
خروجی Av
داخل جعبه کابل HDMI نیز وجود دارد.
دانگل کنترل هوشمند در قسمت باطری کنترل پنهان شده است
درب باطری را باز کنید و دانگل فلش مخصوص کنترل را به یکی از پورت های USB متصل کنید و باطری را درون کنترل قرار دهید تا کنترل فعال شود.
اگر دستگاه جادو تی وی خریداری کرده اید و الان دچار مشکل شده است با ما تماس بگیرید
تعمیرات در یک سال اولیه رایگان و گارانتی میباشد.
هزینه تعمیرات JADOO TV بعد از زمان گارانتی طبق تعرفه دستگاه های ستاپ باکس هوشمند انجام می شود.
دستگاه JADOO TV روشن نمی شود :
ایراد از برد تغذیه میباشد و بر اثر نوسان برق اتفاق می افتند ، با تعمیرات الکترونیکی و تعویض قطعات معیوب این مشکل حل می شود.
به اینترنت متصل نمی شود :
ابتدا از برقراری ارتباط اینترنت با وسایل دیگر نیر مطمئن شوید ، مثلا با موبایل چک کنید که اینترنت متصل است ف به منوی تنظیمات بروید و از روشن بودن گزینه WIFI مطمئن شوید.
یک بار رمز را پاک کنید و با رمز جدید مجدد سعی در اتصال داشته باشید.
دستگاه را به تنظیمات کارخانه برگردانید.
کنترل هوشمند به JADOO TV متصل نمی شود :
از سالم بودن باطری کنترل مطمئن شوید.
دستگاه را ریست کنید.
باطری کنترل را تعویض کنید.
اینترنت وصل است اما شبکه ها باز نمی شود :
این مشکل میتواند بخاطر فیلتر شدن سرور باشد
روی مودم فیلتر شکن نصب کنید
کانال ها بهم ریخته است :
از طریق منوی ویرایش کانال شبکه ها را مرتب نمایید.
دستگاه هنگ میکند : آپدیت جادو تی وی
میتوانید از طریق منوی تنظیمات و بخش بروزرسانی از طریق شبکه ، سیستم عامل را آپدیت کنید.
این مطلب توسط نمایندگی غرب جادو تی وی در تهران تهیه شده است
متاسفانه به دلیل فیلترینگ امکان فعال سازی اشتراک برای این محصول موقتاً وجود ندارد و دوستانی که دارای تلویزیون الجی اسمارت LG SMART TV هستند که خود تلویزیون برنامه چادو تی وی را دارد تا 6 ماه میتوانند رایگان از آن استفاده کنند و فقط کافیست آدرس ایمیل خود را برای فعال سازی اشتراک وارد کنند.
تعمیرات تلویزیون ایکس ویژن و TCL
.jpg)
.jpg)
.jpg)
