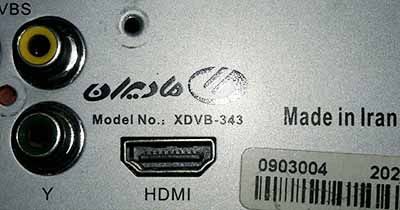

تعمیرات گیرنده دیجیتال ایکس ویژن XDVB-343

دستگاه : DVB-T2

تولید کننده : صنایع ماشین های اداری ایران MAADIRAN

گارانتی کننده : مادیران ( دو ساله - در حال حاضر تمام شده )

سال ساخت : 1390

ایراد : روشن نمیشود ( مین برد ایراد دارد - مشکل از آیسی پراگرام میباشد )

چند روز پیش دوستی یک دستگاه گیرنده دیجیتال 343 برای ما آورد که روشن نمیشد ، دستگاه را چک کردیم مشکل از قسمت پاور POWER نبود و ولتاژهای خروجی برد تغدیه صحیح و کامل بود ، برای همین به برسی آیسی پروگرام U402 پرداختیم ، ابتدا آن را دوباره پروگرام کردیم اما مشکل رفع نشد ، دستگاه رفتار عجیبی داشت برای همین مسیر های منتهی شده به آیسی فلش را برسی کردیم ، مشخص شد ولتاز لازم در پایه VCC که مقدار 3.3 ولت است را نداریم ، یکم عقب تر از مسیر همین پایه ولتاژ وجود دارد اما در ورودی پایه ولتاژ صفر بود

مجبور شدیم به برسی قطعات SMD همان مسیر بپردازیم ، و متوجه شدیم که یک مقاومت سوخته است و مسیر را باز ( قطع ) کرده است .

این مقاومت به شماره R431 و با مقدار اهمی 4/7 کیلو اهم میباشد که بدلیل تهیه سخت مقاومت SMD یا این مقدار با از یک مقاومت معمولی استفاده کردیم.

تصاویر زیر مراحل کار را نشان میدهد:

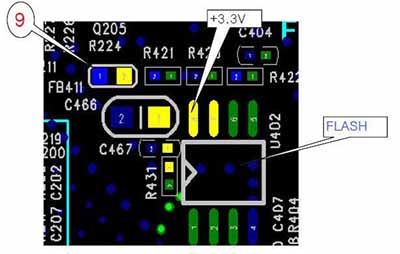

در تصویر زیر نماد شماتیک آیسی فلش را که وظیفه راه اندازی و پروگرام را بر عهده دارد مشاهده نمایید

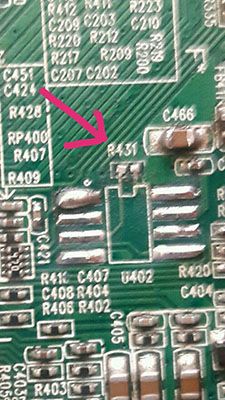

در تصویر زیر آیسی فلش برداشته شده تا پروگرام شود و مقاومتی که در بالا توضیح داده شد با فلش مشخص شده است.

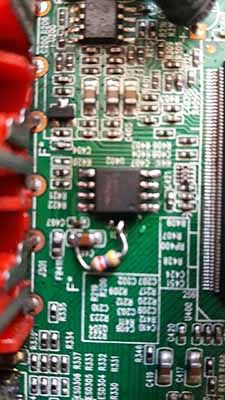

در تصویر زیر تعمیر گیرنده دیجیتال را که با کمک یک مقاومت انجام شده مشاهده نمایید

( لطفاً مواظب باشید به مسیر های مسی برد آسیب نزنید )

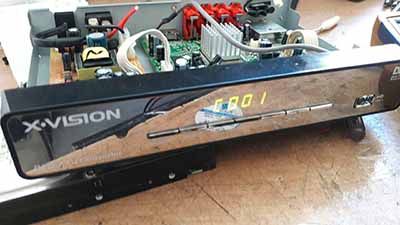

پس از پروگرام مجدد و تعویض مقاومت خط 3.3 ولت دستگاه درست شد و به مشتری تحویل داده شد.

تعمیر گیرنده دیجیتال XVISION

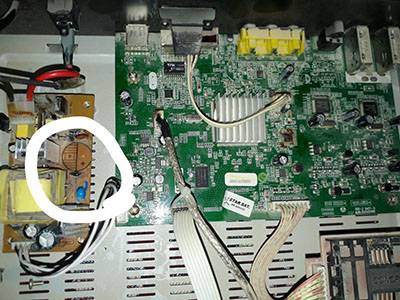

در تصویر بالا یک نمونه از دستگاه های DVBT شرکت مادیران با برند ایکس ویژن را مشاهده می کنید که ویژه دستگاه های کمبو COMBO بود یعنی هم گیرنده دیجیتال تلویزیونی بود و هم دستگاه پخش سی دی و دی وی دی CD / DVD که با داشتن چند خروجی مانند HDMI و AV شما میتوانستید همزمان از دو کاربری ان استفاده کنید و فقط مشکل تولید و فروش محدود این مدل بود که خیلی سریع از بازار حذف شد ، ضمانت ان یک سال تعویض بود .

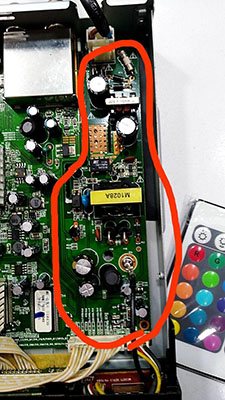

از برد مشترک برای مین و پاور استفاده شده بود و از نظر خرابی دستگاه بسیار عمری حساب می شود . بیشترین خرابی ان لنز CD و DVD بود که چون بیشتر افراد از CD های کثیف و پر از خط و خش استفاده میکردند ، لنز دستگاه که از برند SONY بود خراب می شد . این لنز تا سالها بعد از پایان گارانتی نیز در بازار موجود بود و هزینه تعویض ان حدوداً 80 هزار تومان می شود .
