با سلام ، بعد از اینکه دوستی با دفتر تعمیرات گیرنده دیجیتال تلویزیون ایکس ویژن در غرب تهران تماس گرفت و اعلام کرد یک دستگاه مدل 101 دارد که وقتی صبح ها روشن میشود تا زمانی که گرم شود ( حدود 3 الی 10 دقیقه ) ، گیرنده تصویر ندارد ، گاهی پرش تصویر دارد ، گاهی تصویر پخش میشود ولی صدا ندارد .

با این توضیحات مشتری مشخص بود که گیرنده در بخش تغذیه ممکن است ایرادی دارد که باعث بوجود آمدن ایرادات رندومی میشود ، از روی تجربه احتمال زیاد داده شد که یکی از قطعات نیمه هادی ( بیشتر خازنهای الکترولیتی ) باید دچار نشتی جریان و ولتاژ شده باشد ، زیرا گرما در قطعات نیمه هادی و مخصوصاً خازن میتواند باعث افزایش ظرفیت خازنی و ولتاژ آنها شود.

به محل مشتری که یک آرایشگاه مردانه بسیار سابقه دار در میدان نور تهران بود ، مراجعه کردیم ، درب پوش گیرنده را باز کردیم ، بعد از تمیز کردن و خاک گیری داخل آن متوجه باد کردن دو عدد خازن صافی الکترولیتی با ظرفیت 25 ولت در مسیر خروجی ولتاژ 5 ولت در ثانویه منبع تغذیه شدیم.

با تعویض این دو خازن و تست دوباره گیرنده ، مشکل بر طرف شد.

شرحی بر عملکرد کلی برد پاور گیرنده دیجیتال ایکس ویژن :

برق شهری که برابر یا 220 ولت است مستقیم وارد برد پاور میشود ، سپس از فیوز عبور میکند ، در این مدل یکی از لاین های ورودی با فیوز سری است و لاین دیگر با NTC سری شده است ، سپس وارد پل دیود ، که در گیرنده ها جهت کاهش هزینه از 4 عدد دیود استفاده میشود ، و یکسو میشود ،

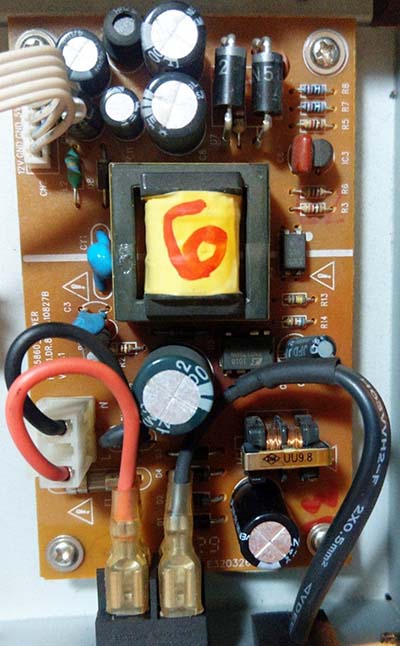

تصویر زیر مین و پاور و قطعات داخلی گیرنده XDVBT-101 را نشان میدهد :

جهت دانلود عکس با کیفیت بالاتر اینجا کلیک کنید

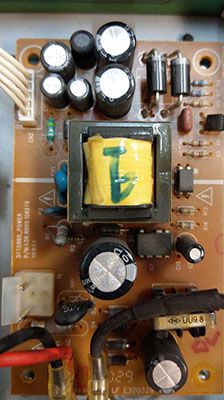

در تصویر زیر برد پاور XVISION 101 را مشاهده نمایید :

جهت مشاهده با کیفیت بالاتر اینجا کلیک کنید

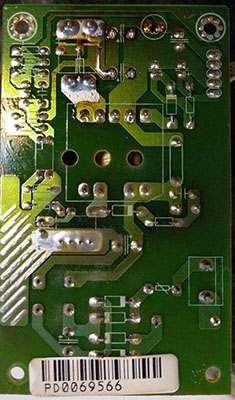

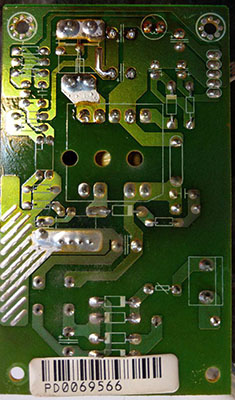

تصویر زیر مسیر مداری برد POWER را نشان میدهد :

جهت مشاده عکس با کیفیت بالاتر اینجا کلیک نمایید.

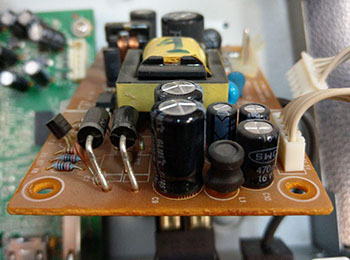

در تصویر زیر خازنهای صافی در خروجی ولتاژ پاور را مشاهده فرمایید :

همچنین دو عدد دیود قدرت نیز در این عکس دیده میشود

جهت مشاهده تصویر با کیفیت بهتر اینجا کلیک کنید

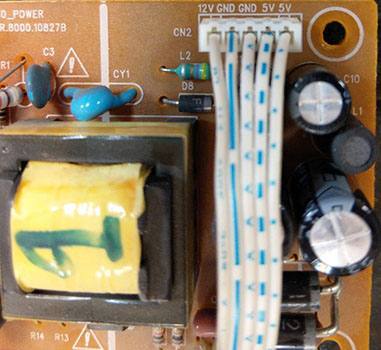

تصویر زیر ولتاژهای خروجی پاور برد به مین برد را نشان میدهد : که شامل یک PIN دوازده ولتی 12V و دو پین 5V ولتی و دو پین GND می شود.

جهت دیدن تصویر با وضوح بالاتر اینجا کلیک کنید

خرابی BOOT گیرنده های دیجیتال :

یکی دیگر از ایراداتی که در این مدل گیرنده دیجیتال ایکس ویژن 101 دیده شده است روی بوت BOOT ماندن گیرنده است ، همین الان مشتری با ما از منطقه شهران در غرب تهران تماس گرفت و اطلاع داد روی پنل جلوی گیرنده دیجیتال XDVB101 ایشان کلمه BOOT نوشته شده است و دستگاه تصویر نمیدهد و این پیام هم نمی رود .

این ایراد زمانی بوجود میاید که مین برد MAIN BOARD ولتاژ لازم را برای روشن شدن گیرنده دیجیتال XVISION نداشته باشد .

جهت تعمیر به منزل مشتری مراجعه کردیم و بعد از تعویض قطعات معیوب مشکل دستگاه را برای ایشان حل کرده و تحویل دادیم.

دانلود نقشه شماتیک پاور گیرنده دیجیتال ایکس ویژن

دانلود شماتیک

دانلود نسخه نهایی آپدیت و فایل فلش گیرنده دیجیتال ایکس ویژن

دانلود فایل فلش

تعمیرات | گیرنده | دیجیتال | ایکس | ویژن

101 | 111 | 131 | 333 | 343 | 353 | 121

پاور | مین | فلش | دانلود | بوت | BOOT | UPDATE | آپدیت

نمونه ای دیگر از تعمیر گیرنده دیجیتال ایکس ویژن

روز گذشته از منطقه شهران / کوهسار ، در غرب تهران دوستی با دفتر نمایندگی غرب ایکس ویژن تماس گرفتند و اعلام کردند که یک دستگاه گیرنده دیجیتال XVISION به مدل XDVB_101 دارند که وقتی دستگاه را به برق وصل کنند پیام BOOT روی پنل جلو خود دستگاه دیده می شود ، قبل از هر چیز چند نکته :

الف ) بصورت عادی هم وقتی گیرنده را به برق بزنید در ابتدا پیام BOOT نشان داده می شود اما بعد 10 ثانیه باید به روی کانال ( عدد کانال برود )

ب) در صورتی که دستگاه کانال یابی نشده باشد و یا به هر صورت کانال در لیست نداشه باشد پیام بوت همچنان روی پنل است ولی دستگاه و منو ها باز می شود و میتوانیم کانال یابی خودکار یا دستی یا بروزرسانی را انجام دهید.

در مورد این دستگاه ، هیچ تصویری روی تلویزیون نمایش داده نمی شود و روی بوت مانده است . آدرس منزل مشتری را گرفتیم و تکنسین تعمیرات جهت تعمیر به منزل مشتری مراجعه کرد ، ایراد روب بوت ماندن در نتیجه خرابی حالات زیر به وجود میاید:

1- خرابی برد : پاور | POWER | تغذیه

در صورتی که ولتاژ کافی و صحیح از برد تغذیه به قسمت مین برد نرسد ، ممکن است باعث شود دستگاه بصورت صحیح بوت LOAD نشود برای همین باید از وجود خروجی صحیح ولتاژ های پاور POWER که شامل : 12 ولت و 5 ولت می شود.

2- خرابی مین برد | MAIN BOARD | اصلی

خرابی مین برد در دو بخش اتفاق می افتد :

الف ) خرابی آیسی فلش که نیاز به تعویض وپروگرام مجدد دارد

ب ) خرابی قطعات تامین کننده ولتاژ آیسی اصلی برای بوت شدن و روشن شدن صحیح

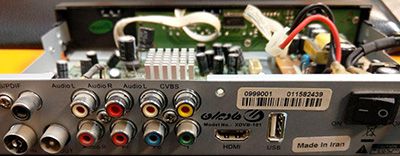

تصویر زیر وضعیت ورودی و خروجی های گیرنده دیجیتال XDVB_101 را نشان میدهد :

وجود خروجی AV و کامپوننت و HDMI

وجود ورودی USB

سماره سریال دستگاه که نشان میدهد این گیرنده تولید سال 1389 است و گارانتی یک ساله مادیران آن در اسفند 1390 به پایان رسیده است.

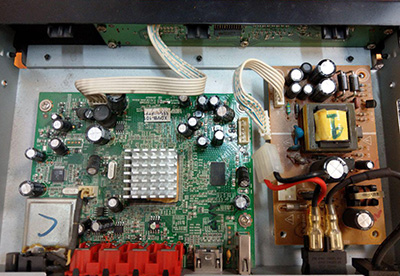

تصویر زیر برد پاور و مین گیرنده دیجتال 101 را نشان میدهد که در چند مدل دیگر :

XDVB-131 | XDVB-333 | XDVB-343 | XDVB-353

نیز مشترک است ( یعنی دستگاه آداپتوری نمی باشد و برد پاور و مین از هم تفکیک شده و جداکانه هستند که همین امر در موضوع تعمیرات برای مشتری بسیار بهتر میباشد چون تعمیرات ان ساده تر و در صورت نیاز تعویض برد آن ارزان تر می شود.

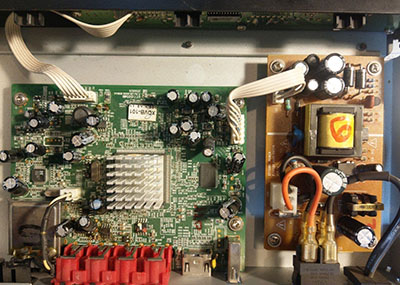

تصویر زیر برد پاور POWER گیرنده های دیجیتال XVISION در سری مدلهای : XDVB-131 | XDVB-333 | XDVB-343 | XDVB-353 می باشد.

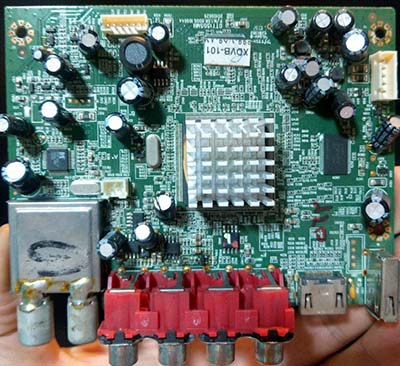

تصویر زیر MAIN BOARD مین برد گیرنده دیجیتال های ایکس ویژن در سری مدلهای : XDVB-131 | XDVB-333 | XDVB-343 | XDVB-353 می باشد.

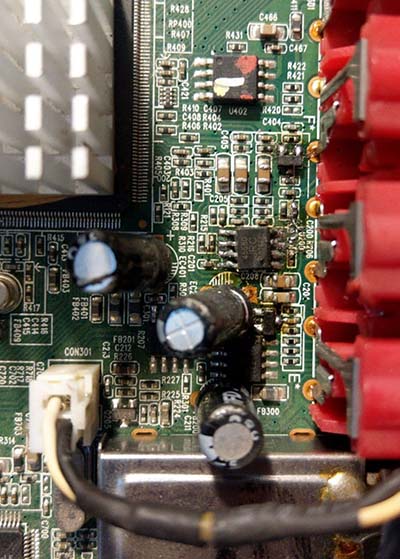

تصویر زیر آیسی فلش / ایپرام / پروگرام است که در صورتی که رمز فراموش شود و یا نیاز به آپدیت سخت افزاری باشد ، این آیسی با کمک یتر برداشته شده و توسط دستگاه پروگرامر مجدد برنامه میخورد.
