صنایع ماشین های اداری ایران که با نام مادیران شهرت دارد ، به عنوان اولین و بزرگترین تولید کننده تلویزیون های LCD و LED در ایران ، در سال های 1384 الی 1386 شروع به تولید یک سری LCD XVISION با پایه ای رومیزی متفاوت کرد که پایه بصورت یک تکه با بدنه طراحی شده بود و در نوع براق و مات ( هر دو مشکی ) وارد بازار شد ، این دو مدل : LC32IMF4 و LC32IMF7 فقط در سایز 32 اینچ تولید شده است . مادیران از صفحه نمایش های SAMSUNG برای این مدل ها استفاده کرده است. البته مین برد MAIN BOARD نیز برای سامسونگ بود اما برد پاور برند خاصی ندارد و چینی میباشد ، اسپیکر های این مدل بسیار خوش صدا بوده اند. تصویر زیر این تلویزیون را به شما نشان میدهد.

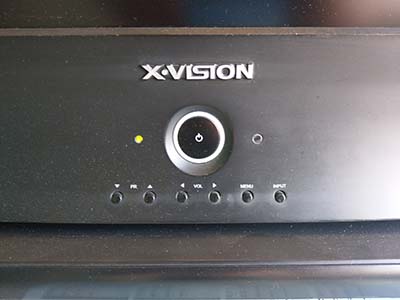

در قسمت وسط تلویزیون چراغ استندبای و کلیدهای کنترلی طراحی شده است ، که کلید روشن و خاموش کردن POWER از سایر کلیدها بزرگتر و دایره مرکزی است. روشن شدن این دستگاه به این صورت است که پس از ارسال سیگنال فرمان ON از روی ریموت کنترل از راه دور به سمت چشمی TV چراغ استندبای که در زمان خاموشی به رنگ قرمز است ، شروع به چشمک زدند نارنجی میکند و در این مدل 6 بار چشمک میزند و سپس به رنگ سبز تغییر کرده وتلویزیون روشن می شود. این 6 بار چشمک زدن مدت زمانی است که ولتاژ ذخیره شدن در خازن ها تخلیه شده و مدار سوئیچینگ فعال و ولتاژ مورد نیاز برای روشن شدن لامپ های CCFL توسط اینورتر تامین می گردد.

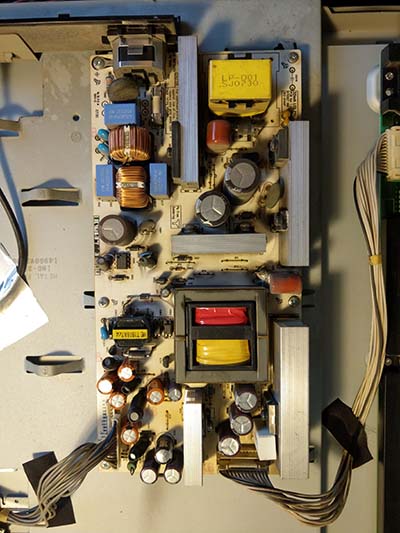

تصویر زیر برد پاور POWER BOARD یا منبع تغذیه تلویزیون LCD 32IMF4 میباشد ، این پاور از نوع سوئیچینگ است و از ترانزیتور فت FET IGBT برای عمل کلید زنی استفاده میکند. تصویر زیر برد پاور مدل A1T7L32PN43 را نشان میدهد. که متسفانه با تلاش فراوان هنوز نتوانستم نقش شماتیک آن را پیدا کنم تا بتوان در تعمیرات آن با کمک نقشه و راهنمای آن ، ایرادات را پیدا و تعمیر کرد ، البته سایتی روسی نقشه ان را گذاشته بود اما امکان ذخیره نبود.

A1T7L32PN43

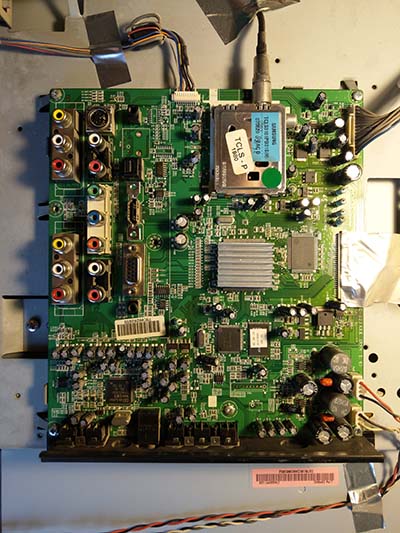

مین برد تلویزیون LCD ایکس ویژن XVISION مدل LC-32IMF4 از برند محبوب سامسونگ SAMSUNG است . که دارای دو ورودی AV و یک خروجی AV نیز میباشد.

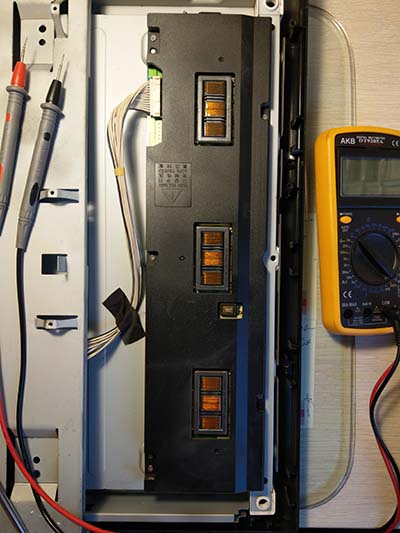

تصویر زیر برد اینورتر شانه ای ایکس ویژن است که ولتاژ DC که از برد پاور میاید را به AC تبدیل می کند ، اینورتر از نوع DC TO AC است و فرکانس را افزایش میدهد تا بتواند لامپ های CCFL را روشن کند. چند ماه پیش تماس از مشتری از منطقه صادقیه تهران داشتیم که اعلام کرد تلویزیون 32IMF4 ایشان روشن می شود ( چراغ استندبای بصورت صحیح یعنی 6 چشمک نارنجی و سپس چشمک سبز ) را میزند و اما تصویر ندارد . بعد از مراجعه به منزل مشتری با کمک چراغ قوه و از فاصله یک الی دو سانتی توانستیم تصویر برفک را داخل صفحه نمایش مشاهده نمایید . با این تست مطمئن شدیم مشکل از بک لایت است ( بک لایت در این مدل همانگونه که قبلا گفته شد از مهتابی های CCFL است ) . ابتدا باید روی اینورتر تست و برسی شود و خیلی سریع متوجه شدیم تعداد زیادی از آیسی های روی برد انورتر سوخته است و یکی از چُک ها نیز از نظر اهمی مشکل داشت. برای همین بعد از اعلام هزینه و گرفتن تایید مشتری برد اینورتر بصورت کامل تعویض گردید.

تصویر زیر تمام قسمت های XVISION LCD LC-32IMF4 را نشان میدهد و نحویه اتصالات و بخش های مختلف در ان مشخص میباشد.درتصویر دقت نمایید مشخص است که برق مورد نیاز بک لایت ( اینورتر ) مستقیم از برد پاور دریافت می شود ، در این مدل خروجی پاور 12 ولت DC است که اینورتر بعد از دریافت آن ، با کمک چُک های خود ولتاژ را بصورت AC و با فرکانس مورد نیاز تبدیل می کند .اسپیکر ها و کنترل پنل نیز مستقیم به خود مین برد متصل هستند.

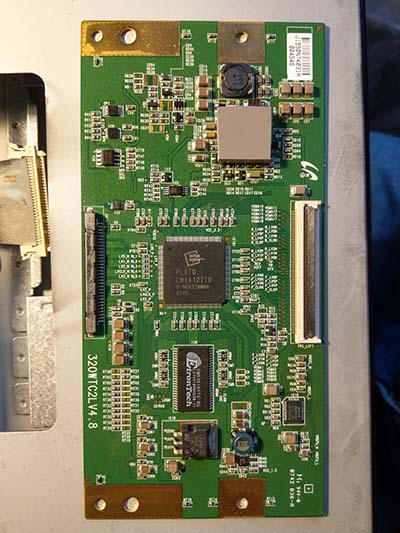

تصویر زیر برد T-CON تیکان میباشد که با کابل LVDS رابط بین مین برد و صفحه نمایش لیکوئید می باشد. این برد نیز گاهی خراب می شود و باعث می شود تلویزیون روشن شود و بک لایت هم وصل باشد اما تصویر دیده نشود یا در مورادی باعث تغییر رنگ تصویر و مثلا نگاتیو شدن رنگ ها شود .مواردی است که تصویر بصورت اسلومیشن ( آهسته ) و به کندی تغییر می کند ، این ایراد نیز از خرابی برد T-CON می باشد و دقت نمایید به کابلی که اصتال بین T-CON و مین برد را بر قرار می کند را LVDS می گویند. ایراد های بین مین برد MAIN BOARD و برد تیکان T-CON در مواردی با هم مشترک هستند و فقط با تست وتعویض قطعات می شود مشکل را پیدا و حل کرد. خرابی های دیگری هم از برد T-CON می تواند باشد مانند خطوط عمودی ( البته باید ابتدا از سالم بودن کابلهای فلت مطمئن بود ).

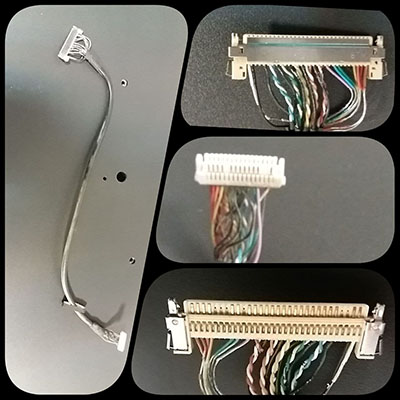

تصویر زیر یک نمونه از خود کابل LVDS میباشد که برای درک بهتر بازدید کننده محترم سایت نمایندگی قرار داده ایم ، کابل LVDS در هر دو سر آن میتواند یکسان یا متفاوت باشد ، طراحی محل اتصال کابل LVDS با توجهبه برد اصلی مین MAIN BOARD مشخص می شود. معمولا در سمت برد T-CON کابل LVDS از دو پین فشاری در دو سمت کابل استفاده می شود که وظیفه محکم نگه داشتن کابل را در کانکتور ها به عهده دارند.

تصویر زیر هم برد اینوتر را که قبل تر به ان شاراه شده است نشان میدهد که ولتاژ و جریان مورد نیاز روشن شدن لامپ بک لایت CCFL مهتابی ها را تامین می کند.

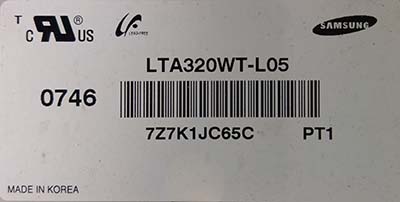

تصویر زیر لیبل روی صفحه نمایش است که مشخص است تولید سامسونگ SAMSUNG کره است . یعنی در صورتی که شما بر اثر ضربه باعث آسیب فیزیکی صفحه نمایش شوید ( در مواردی که ضربه وارده زیاد محکم نباشد هیچ آثار شکستگی در سطح خارجی صفحه نمایش دیده نمی شود و فقط پس از روشن کردن تلویزیون است که با خط و خطوط فراوان در تصویر روبرو می شوید ) و یا بر اثر آب خوردگی برد خط کش یا خود لیکوئید خراب شده باشد ، و نیاز به تعویض صفحه نمایش باشد ، دقت نمایید که باید از پنل های سامسونگ با ولتاژ برد خط کش و مین درست استفاده نمایید چون پنل های 12 ولتی و 5 ولتی در این برند موجود است.

ایرادات و خرابی

در تلویزیون ایکس ویژن LC-32IMF4 و LC-32IMF7 فقط دو ایراد است که از سایر ایرادات بیشتر دیده می شود:

1- ایراد برد تغذیه پاور POWER BOARD که 90 درصد خرابی های تلویزیون TV از این قسمت است | NO POWER

چه زمانی خرابی تلویزیون از برد پاور است ؟

زمانی که چراغ استندبای standby تلویزیون بصورت چشمک زن باشد ولی به حالت آماده به کار ( رنگ سبز ) در نیاید و یا اینکه کاملا خاموش باشد و اصلا برق داخل tv نباشد.

2- ایراد تصویر نداشتن که 10 درصد باقیمانده را تشکیل میدهد | NO VIDEO

خرابی های برد T-CON میتواند باعث عدم نمایش تصویر بصورت کامل یا صحیح شود ( یعنی تصویر ناقص یا با رنگ های اشتباه نمایش داده شود ).

خرابی بک لایت : که در این صورت تلویزیون روشن می شود و صدا هم دارد اما تصویر دیده نمی شود و باید با کمک چراغ قوه نور انداخته شود تا تصویر دیده شود.

بک لایت درتلویزیون های LCD ایکس ویژن بصورت مهتابی های فلورسنت CCFL میباشد که با کمک اینوتر روشن می شود و درتلویزیون های LED هم با کمک LED های SMD تامین می شود و از طریق درایور بک لایت.

البته خرابی هایی مانند مشکل صدا یا عدم داشتن تصویر در ورودی یا موارد دیگری است که استثنا هستند و زیاد دیده نمی شود و از برد اصلی MAIN BOARD ناشی می شوند و در تلویزیون های LCD چون کیفیت تصویر بصورت HD READY است زیاد کاربردی نیست و صدا هم خیلی موارد کمی است ( مورادی هست که مشتری حجم ولوم صدای تلویزیون را روی نهایت (100) گذاشته و صدا را با ریموت کنترل ماهواره و از رسیور کنترل می کند ، این امر باعث می شود به آیسی آمپلی فایر AMP فشار وارد شود تا بخواهد هر سیگنال ورودی صدا را با تمام توان تقویت کند. و با گرم شدن بیش از اندازه و ماندن TV در این حالت به مرور زمان باعث خرابی ایسی AMP شود و سپس صدا قطع می شود.

رفع ایراد چراغ استندبای در تلویزیون xvision 32xk532 آموزش و راهنمایی و تمامی اطلاعاتی که بابت تعمیرات تلویزیون LED برند X.VISION به مدل 32XK532 و سری های XK و XKU و ... مانند تعمیرات مین برد و تعویض بکلایت و برنامه و پروگرام به آن نیاز دارید را در مطلب زیر مشاهده نمایید

این مطلب در حال تکمیل و بروزرسانی است
