سلام
یکی از مدلهای رایج تلویزیون های LCD برند XVISION که تولید مادیران در ایران هستند ، سری مدلهای 32IMF4 و 32IMF7 و 32IMG5 و 32IMB5 میباشد که این مدلها پاور POWER با جک برق مستقیم دارند ، بر عکس سایر مدلها که جک برق ورودی 220V روی انها نیست.
متاسفانه تعمیر این نوع پاور ها کمی سخت میباشد و نیاز به نقشه و شماتیک دارید
مدل پاور اسن سری از تلویزیون ها شامل :
A1T8L32PNA2
می باشد
در این مطلب ما سعی داریم راهنمایی های برای تعمیرات این مدل به شما ارئه دهیم.
نکته مهم : در صورتی که آشنایی کافی به امر الکترونیک و دانش و شناخت کافی روی قطعات ندارید به هیچ وجه دست به تعمیر نزنید چون باعث می شود برد پاور یا دیگر غیر قابل تعمیر شود ( بدلیل قطعاتی که در ایران پیدا نمی شود و یا گران تر تمام می شود ).
بارها شده دوستان با تعویض فقط فیوز باعث شدن خرابی وسوختگی بیشتر شود.
به یاد داشته باشید در پاور های سوئیچینگ جدید بر عکس تلویزیون های لامپی CRT قدیمی دیگر وقتی فیوز سوخته باشد با تعویض ان مشکل حل نمیشود چون فقط در شرایطی که در داخل مدارات پاور اتصالی بین فاز ونول ( با سوختن قطعات و شورت و اصتال کوتاه ) بوجود آمده دوباره پاور می سوزد و قطعات بیشتری آسیب میبیند.
در ایتدا تصویر این تلویزیون را که قبلا هم در مورد تعمیرات آن توضیحاتی در پست های قبلی داده شده را برای شما قرار دادیم.

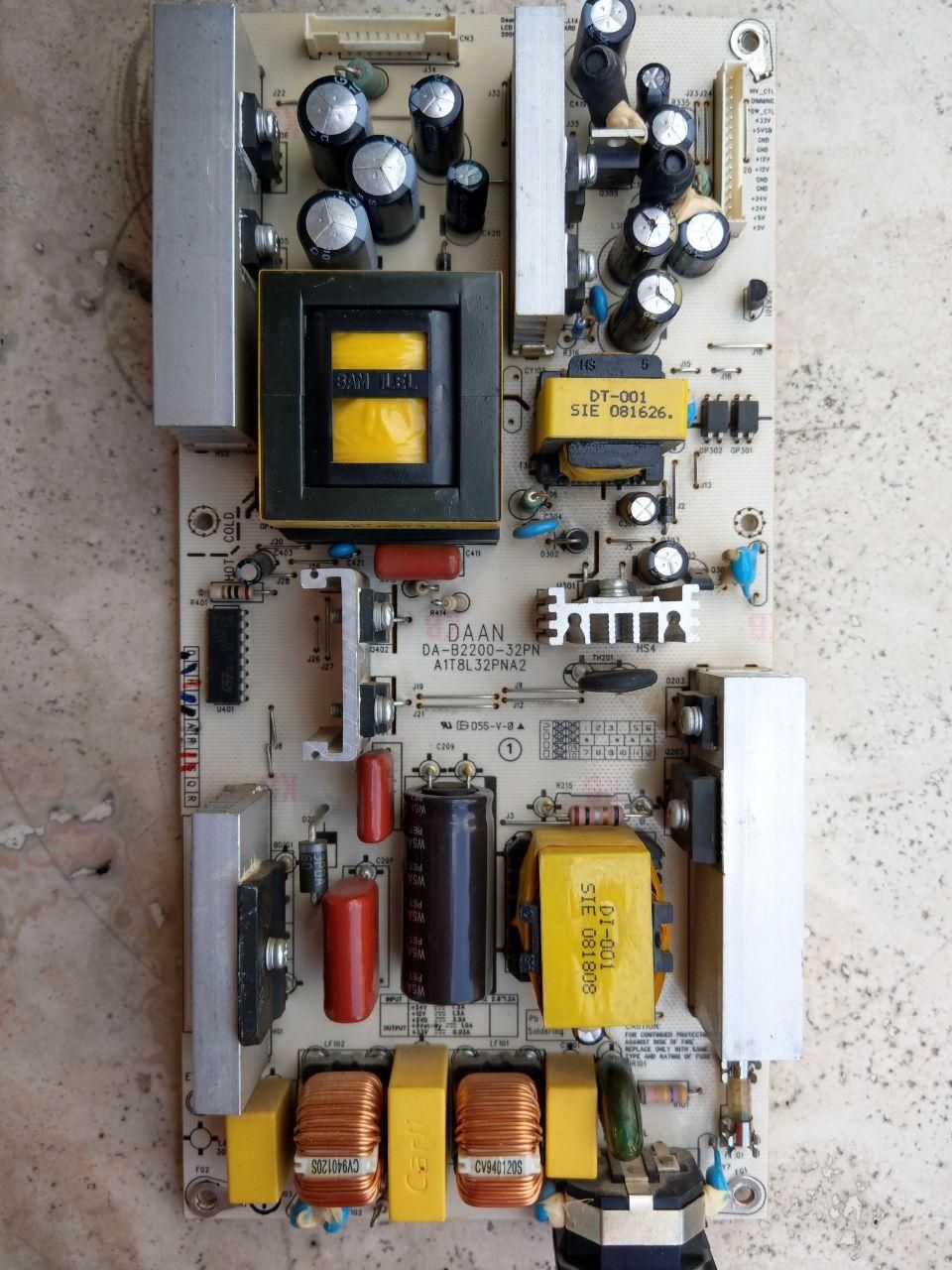

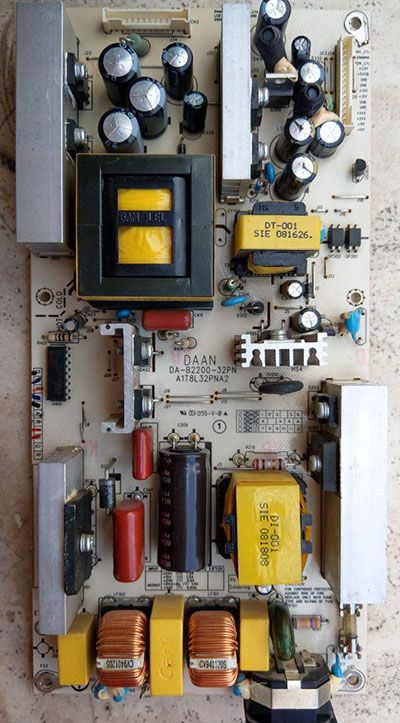

در سه تصویر بعدی شما را با پاور A1T8L32PNA2 آشنا می کنیم . این پاور با ورودی 220 ولت شهری و خروجی های 12 ولت و 24 ولت و 5 ولت میباشد.

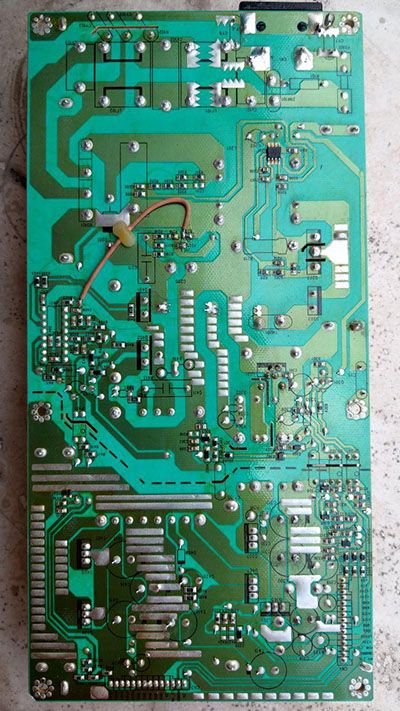

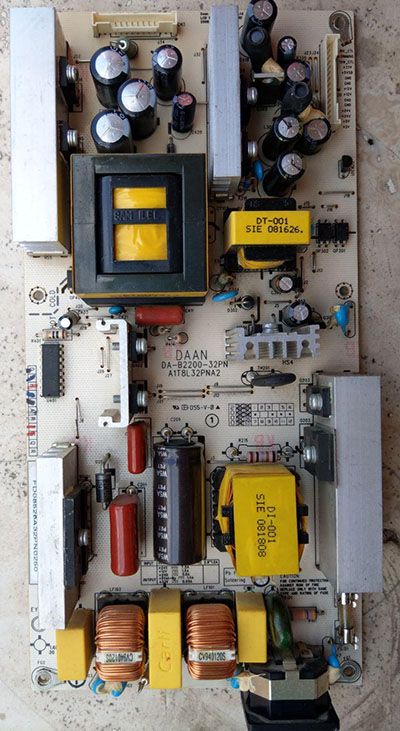

تصویر زیر یک پاور خراب A1T8L32PNA2 را نشان میدهد

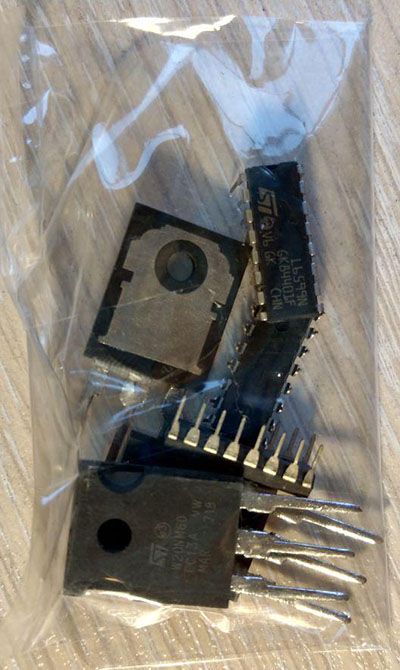

در تعمیرات این مدل لامز است شما قطعات زیر را داشته باشید
متاسفانه فراموش کردیم از فیوز هم عکس تهیه کنیم اما بدانید یک فیوز 220 ولت 5 آمپر نیاز است.

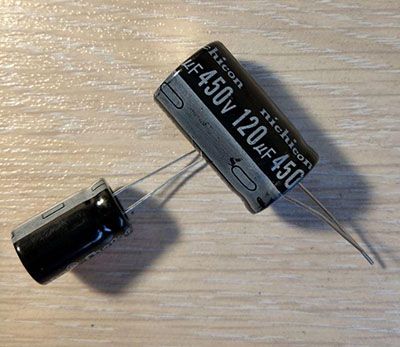

تصویر زیر خازن صافی بزرگ وروردی را ه بعد از پل دیود قرار دارد نشان میدهد که با مقدار 120 میکرو فاراد 450 ولت میباشد.
در بخش خروجی از تعدادی خازن صافی کوچ با مقادیر 1000 میکرو فاراد 10 ولت استفاده شده است.
در بخش های دیگر مخصوصا مسیر 24 ولت اینورتر بکلایت از خازن های 1000 میکرو فاراد 25 ولت استفاده شده است.
مسیر اصلی خروجی 24 ولت که برق مورد نیاز اینورتر DC TO AC یعنی تبدیل ولتاژ مستقیم به ولتاژ متناوب با فرکانس بالا برای روشن کردن لامپ های CCFL مهتابی با 3 عدد خازن 1000 میکرو فاراد 35 ولت وجود دارد.

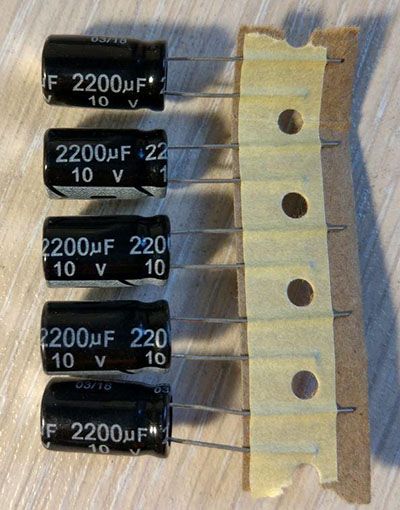

در مسیر 5 ولت خروجی از خازن های 2200 میکرو فاراد 10 ولت ( دو عدد ) استفاده شده است.

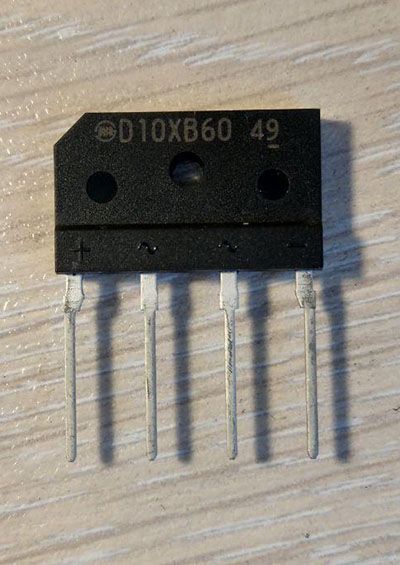

یک پل دیود 5 آمپر یا 10 آمپر در مسیر ورودی پاور بخش HOT ولتاژ AC متناوب را به DC یکسو شده تبدیل میکند.
برای تست پل دیود در صورتی که اتصالی دیگری در مدار نباشد و پس از وصل برق فیوز نسوزد میتوانید با ولت متر در حالت دی سی و رنج ۳۰۰ ولت به بالا ، دو پایه انتهایی طرفین را ولتاژ گیری کنید معمولا حدود ۳۱۰ ولت برق دارد ، این ولتاژ مستقیم روی دو پایه خازن صافی هم میرود و روی دو پایه خازن صافی بزرگ این ولتاژ قابل اندازه گیری است .
برای تست اهمی پل دیود باید آن را از مدار خارج ( از برد جدا کنید ) و حالت اهمی آن را برسی نمایید ، پل دیود در اصل از ۴ دیود تشکیل شده که بین دو پایه متناوب و دو پایه مستقیم قابل برسی است .
مواردی دیده شده بر اثر نوسان برق فیوز و پل دیود و خازن صافی اولیه همه سوخته باشند.

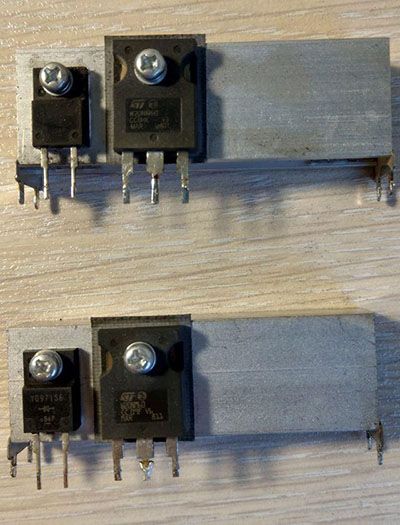

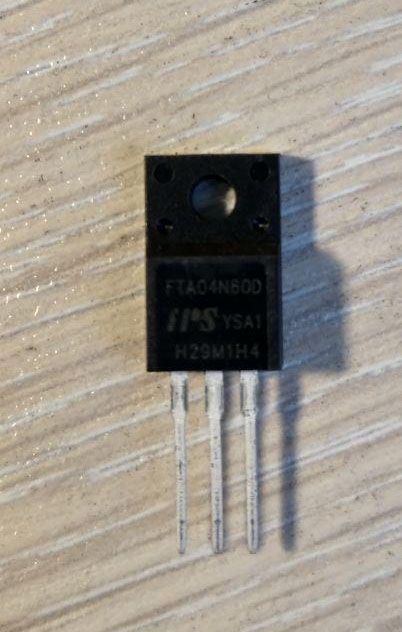

عملیات سوئیچینگ توسط یک پاور فت قدرت انجام میشود که روی هست سینگ بسته شده است .
مشخصه فنی و شماتیکی آن W20NM60 میباشد.
دقت نمایید در صورت تعویض این قطعه حتما خمیر سیلیکون را دوبارهتجدید کنید تا حرارت تولیدی براحتی به هیت سینگ منتقل گردد چون بعد از سالها سیلیکون از بین می رود.

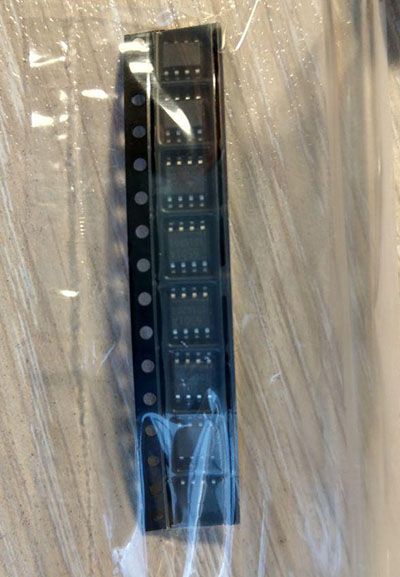

در بخش فیدبک از یک آیسی IC5501 استفاده شده است . دقت نمایید که در صورت تعویض IC 5501 باید ختما جهت آیسی را درست نصب کنید ، دقت کنید که یک سمت ایسی پخشده است و شیب دار است.
آشنایی با بخش های دیگر مااند مین و اینورتر را در مطلب زیر مشاهده نمایید :
