تعمیرات مانیتور ال جی مدل L194wt

روز گذشته یکی از مشتریان ساکن غرب تهران با دفتر تعمیرات مانیتور ال جی در غرب تهران تماس گرفت و اعلام کرد مانیتور مدل L194wt ایشان روشن نمی شود ، حتی چراغ استندبای آبی رنگ این مدل هم روشن نمیشود و در مجموع اثری از وجود برق در دستگاه نیست .

بعد از هماهنگی های لازم دستگاه جهت تعمیرات به دفتر تعمیرات منتقل گردید .

برای باز کردن این مدل دقت نمایید که قاب جلو و عقب توسط خار پلاستیکی بهم متصل شده است و وقتی چند سال از تولید یک دستگاه گذشته باشد ، این خار ها خیلی شکننده هستند ، برای همین موقع باز کردن دقت نمایید که به آنها آسیب نرسد ، پیشنهاد می شود از ابزار پیک و اسپتول استفاده نماید ، بعد از اینکه فریم جلو و عقب از هم جدا شد ، مانیتور را از سمت صفحه روی میز کار قرار دهید ، چهار عدد پیچ پشت دستگاه که شاسی داخلی را نگه می دارد را باز نمایید ، حال میتوانید قاب پشت را هم جدا نمایید .البته دقت نمایید که کلید پنل دستگاه روی قاب پشت نصب شده و با یک کابل به مین برد متصل است ، مواظب باشید باعث خرابی کانکتور نشوید .

برد پاور و مین برد روی یک شاسی فلزی نصب شده است ، ابتدا باید لامپ های مهتابی فلورسنت بکلایت را از برد پاور جدا نمایید ، بعد کابل LVDS را از صفحه نمایش آزاد نمایید ، و سپس شاسی را بر عکس کنید تا بتوانید به برد پاور و مین برد دسترسی داشته باشید .

با توجه به نوع ایراد شما باید برسی کنید که خرابی از برد پاور است یا مین برد .

تست و برسی برد تغذیه پاور

ابتدا با کمک مولتی متر که در حالت لیزر یا تست دیود یا فیوز است ، فیوز تغذیه را تست کنید

حالت اول: فیوز سوخته است

در این حالت پروسه تعمیر شما مربوط می شود به بخش اولیه پاور سوئیچینک یعنی بخش hot که با ولتاژ Ac کار میکند .

این بخش از جک برق ورودی شروع می شود تا ...

شامل فیوز ، مدار EFI ( نویز گیر و جرقه گیر ) ، پل دیود ( یکسو ساز ) خازن صافی ، خازن های Cx و Cy ، مدار فیدبک ، نیمه اولیه چاپر

حالت دوم : فیوز سالم است

در این صورت تمرکز خود را در بخش ثانویه پاور که سرد یا Cold گفته می شود و ولتاژ های این بخش Dc است معطوف نمایید.

برای برسی ثانویه بهتر است با کمک یک سیم یا یک مقاومت اهم پایین دو پایه on و Gnd را به هم متصل نمایید ، منظورم در محل خروجی برد پاور و کانکتور پاور به مین برد است که در تصاویر بعدی نشان داده می شود.

بعد از اتصال این دو پایه به هم برد پاور تمامی ولتاژ های تعیین شده را تولید میکند ، منظورم ولتاژ ۵ ولت و ۱۲ ولت می‌باشد ، شما باید در مرحله بعد با کمک مولتی متر در حالت Dc و انتخاب ضریب یا رنج مناسب ، ولتاژ های خروجی پاور را نسبت به زمین دستگاه اندازه گیری نمایید.

و هر کدام که ولتاژ کمتری نشان میدهد، مسیر پایه های آن را دنبال کنید و قطعات آن لاین را نیز تست و برسی کنید .

تست و برسی مین برد :

اگر برد پاور سالم باشد و تمامی ولتاژ ها بصورت صحیح تامین شود ، احتمال خراب بودن برد اصلی مین وجود دارد ، برای تست مین برد روس های مختلفی وجود دارد ، یکی از این روش ها برسی ولتاژ های LVDS می‌باشد ، معمولا ولتاژ ۱۲ ولت در خروجی مین برد به سمت صفحه نمایش می رود.

تست و برسی لامپ بک لایت

اگر پاور سالم باشد و مین هم ایرادی نداشته باشد ، خرابی لامپ به چند صورت مشاهده می شود

حالت اول خرابی لامپ بک لایت :

تصویر یک لحظه دیده می شود و بعد با صدای وز یا جرقه خاموش میشود ، در زمان باز بودن دستگاه میتوان صدا را ردیابی کرد و سر های ابتدا و انتهایی لامپ را چک کرد ، اگر لازم باشد باید صفحه نمایش باز شود تا برسی شود لامپ ها در حال سوختن هستند یا مهتابی های فلورسنت سیاه شده است یا خیر

بسیاری از تعمیرکاران حرفه همیشه لامپ تست دارند و اگر کانکتور لامپ با مدل دستگاه یکسان باشد خیلی راحت میشود با لامپ های اکسترنال تست بک لایت را انجام داد ، دقت نمایید که مانیتور های الجی وقتی روشن می‌شود ابتدا برای دو ثانیه لوگوی ال جی را نمایش میدهد ، بعد خاموش شده و دوباره روشن می شود و این بار پیام چک سیگنال کابل را نمایش میدهد .

در دستگاه های مارک های دیگر مانند فراسو دستگاه تا دیتا از رودی vga دریافت نکند ، بکلایت روشن نمیشود و دستگاه در حالت استندبای میماند. اما الجی اگر کابل دیتا Vga یا Dvi متصل نباشد باز هم مانیتور روشن شده و روی پیام چک سیگنال کابل میماند.

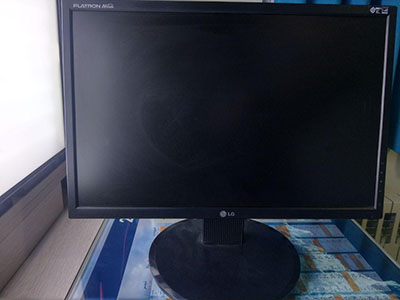

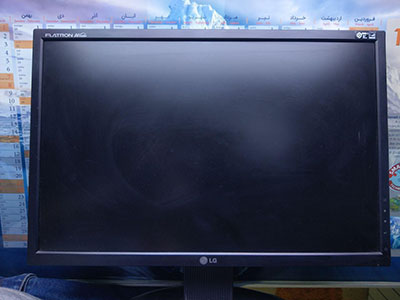

تصویر زیر مانیتور ال جی مدل L194WT را نشان میدهد :

ابتدای کار پایه دایره ای زیر را از ستون پایه یا همان رابط پایه جدا نمایید تا بتوانید مانند تصویر زیر مانیتور را روی میز کار قرار دهید :

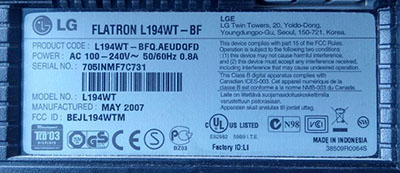

تصویر زیر لیبل مشخصات دستگاه که روی قاب پشت مانیتور نصب شده است را نشان میدهد :

اطلاعاتی مانند سال ساخت دستگاه ( در این دستگاه سال 2007 میلادی یا 1386 شمسی )، پایان گارانتی دستگاه ( گارانتی مادیران دو سال می باشد و تا سال 1388 شمسی معتبر بوده است ) ، ولتاژ مناسب ورودی ( 220 ولت الی 110 ولت ) و ...

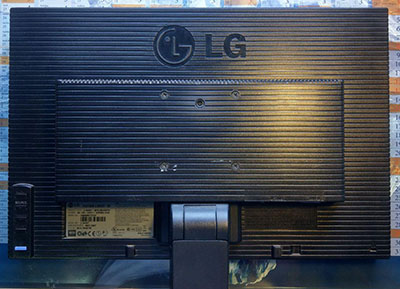

تصویر زیر همان 4 عدد پیچ نگه دارنده شاسی داخلی دستگاه به قاب پشت است که بالاتر توضیح داده شده است :

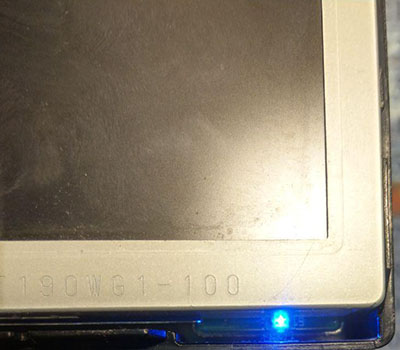

تصویر زیر بعد از باز شدن قاب و در زمان سالم بودن دستگاه از چراغ استندبای STANDBY دستگاه L194WT که یک LED آبی رنگ است عکس گرفته شده است:

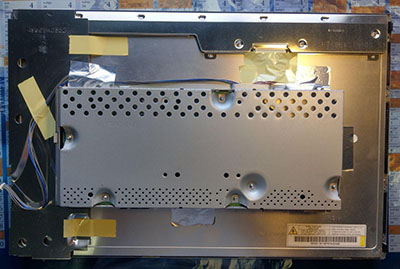

تصویر زیر بعد از باز شدن قاب پشت است ، همانطور که مشاهده میکنید یک شاسی فلزی برد های پاور و مین را نگه داشته است ، همانگونه که در متن اول پست توضیح داده شد ابتدا چسب های زرد رنگ نگه دارنده سیم ها رو باز کنید ، سپس اون ورق فلزی پوشش لامپ ها را بردارید ، سوکت لامپ های بک لایت را از برد پاور جدا نمایید ، کابل رابط مین به صفحه نمایش LVDS را با احتیاط جدا نمایید و سپس شاسی را بچرخانید تا به برد POWER و MAIN دسترسی داشته باشید.

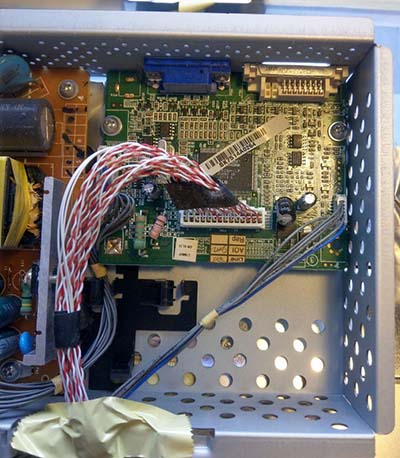

تصویر زیر مین برد MAIN BOARD مانیتور LG مدل L194WT را نشان میدهد ، مانیتور L194WT دارای دو خروجی VGA و DVI می باشد.

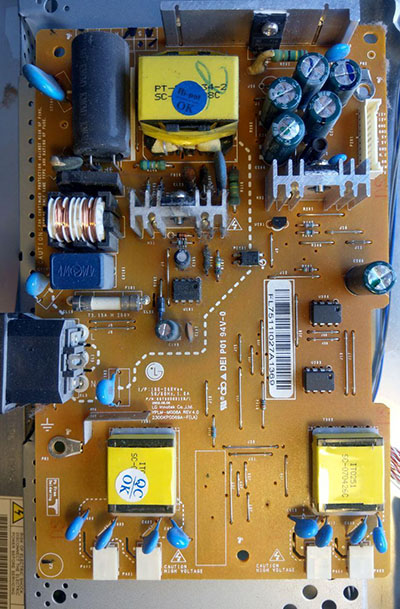

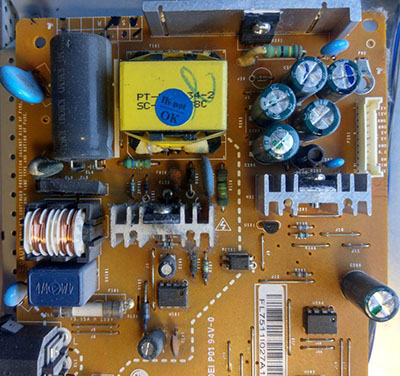

تصویر زیر برد پاور POWER BOARD مانیتور LG مدل L194WT را نشان میدهد که یک پاور سوئیچینگ است که ولتاژ 220 ولت AC ورودی را به دو ولتاژ 12 ولت و 5 ولت DC تبدیل می نماید

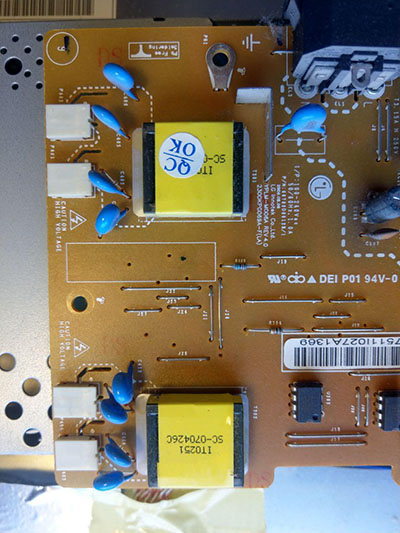

تصویر زیر دو عدد ترانس مخصوص تامین ولتاژ و جریان با فرکانس لازم برای روشن شدن لامپ های CCFL بک لایت ( مهتابی فلورسنت ) در پاور مانیتور L194WT می باشد. این مانیتور از 4 عدد لامپ CCFL برای تامین روشنایی بک لایت استفاده می کند :

تصویر زیر بخش اولیه HOT و بخش ثانویه COLD برد پاور L194WT را نشان میدهد :

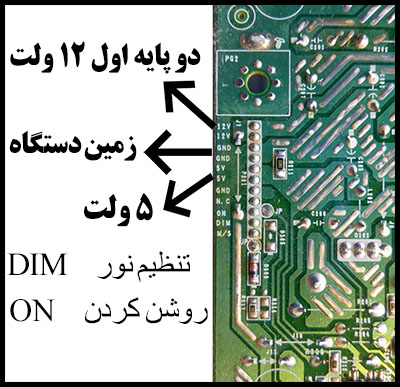

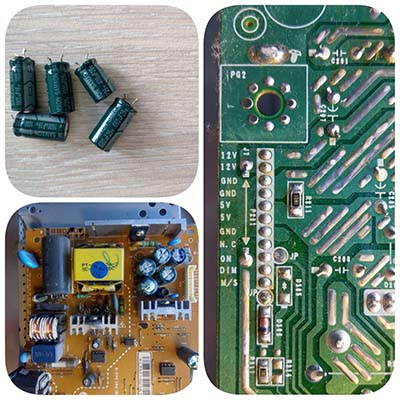

تصویر زیر کانکتور ولتاژ خروجی برد پاور ال سی دی L194WT را نشان میدهد که در متن اصلی در مورد روش ولتاژ گیری و تست قطعات و عیب یابی آن توصیح داده شده است :

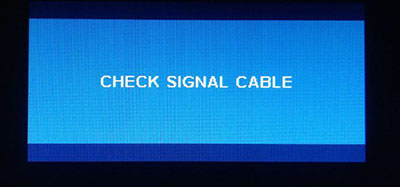

تصویر زیر بعد از تعمیر صحیح و کامل دستگاه گرفته شده است و صحت سالم بودن دستگاه را مشخص می کند :

موفق باشید

ممنون می شوم نظرات شما را در بخش نظر دهی این مطلب داشته باشم و با دوستان دیگر به اشتراک گذاشته شود.

تعمیرات | مانیتور | ال جی | 22LCD320 | LG

روز گذشته دوستی از منطقه مرزداران تهران با دفتر تعمیرات مانیتور ال جی در غرب تماس گرفت و اعلام کردند یک دستگاه مانیتور ۲۲ اینچ برند الجی دارند که روشن نمی شود ، از ایشان مدل کامل دستگاه را جویا شدیم ، مدل کامل : 22LCD320 می‌باشد که یک مانیتور / تلویزیون است و دارای چندین ورودی مختلف شامل :
۱.انتن هوایی آنالوگ برای دریافت شبکه های تلویزیونی
۲. ورودی Av برای اتصال دستگاه های جانبی با سه کابل ( زرد : تصویر ، قرمز و سفید : صدای استریو ) مانند Dvd player
۳. ورودی کامپوننت با ۵ فیش ( برای تصویر از سه فیش : سبز ، آبی قرمز و برای صدا همان دو فیش سفید و قرمزی ) برای دستگاه های پخش کننده با خروجی کامپوننت
۴. ورودی پورت HDMI برای اتصال دستگاه های با کیفیت مانند کنسول های بازی
۵.ورودی vga برای اتصال کامپیوتر و استفاده بصورت مانیتور
۶.خروجی صدا شامل دو عدد اسپیکر ۵ وات
مشتری اعلام کرد که دستگاه به هیچ وجه روشن نمی شود و حتی چراغ استندبای هم خاموش است .
عصر همان روز جهت تعمیرات به منزل مشتری در منطقه مرزداران مراجعه شد که بدلیل پیشگیری های موضوع کرونا از تعمیر در منزل صرف نظر شد و مانیتور به دفتر تعمیرات منتقل گردید.
بعد از باز کردن دستگاه متوجه شدیم ظاهراً قبلا دستگاه توسط فردی غیر متخصص تعمیر شده است زیرا با وجود سوخته بودن فیوز از سیم برای اتصال مجدد استفاده شده است.
دقت نمایید در مدارات تغذیه سوئیچینگ وقتی فیوز می سوزد که در مدار داخلی اتصالی وجود داشته باشد ، هرگز با سیم انداختن سعی نکنید دستگاه رو روشن کنید .

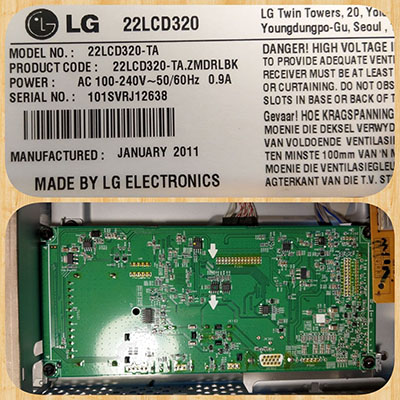

در تصویر زیر شما لیبل مشخصات مانیتور 22lcd320 را مشاهده می‌فرمایید ، اطلاعاتی که از آسیا به ما داده می شود مانند تاریخ ساخت که در این مورد سال ۲۰۱۱ است ، ولتاژ مجاز ورودی که از ۱۱۰ ولت الی ۲۲۰ ولت است و تولید کارخانه ال جی است .
تصویری که در زیر لیبل قرار دارد مین برد این دستگاه است که مشاهده میکنید بخش زیادی از قطعات smd است .

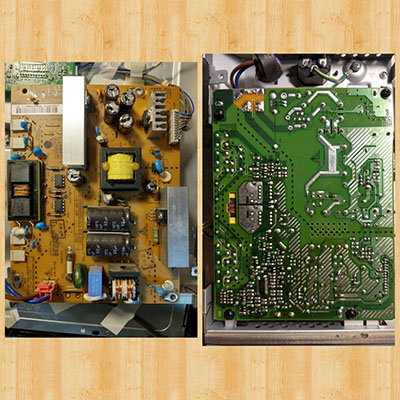

در تصویر زیر شما برد تغذیه پاور LG 22LCD320 را مشاهده می‌نمایید که از هر دو سمت پاور گرفته شده است ، در این مدل از دو خازن صافی بزرگ که بصورت موازی بسته شده است ( در صورت موازی بودن خازن ، ولتاژ دو سر آنها برابر است و ظرفیت خازنی آنها با هم جمع می شود ) ، از یک سلف برای چک و روشن شدن ۴ عدد لامپ CCFL
مهتابی بکلایت استفاده می شود ، از ترانزیستور های IGBT برای عمل نوسان سازی و سوییچ کردن استفاده شده ، ولتاژ های خروجی پاور ۵ و ۱۲ ولت می باشد

در این مورد خاص متاسفانه بدلیل اینکه مشتری با انداختن سیم بجای فیوز باعث خرابی شدید در بخش اولیه HOT و بخش ثانویه COLD شده بود ، امکان تعمیر مقرون به صرفه نبود و باید برد پاور power تعویض گردد ، از طرفی هم تهیه برد یدک بسیار سخت است چون این مدل از تولیدات مادیران نیست و بصورت وارداتی است و تعداد کمی از آن در ایران یافت می شود ، در حال حاضر دستگاه ایشان نزد ما به امانت است تا برد تغذیه جدید تهیه و تعویض شود.

تعمیرات | فروش | 24M47 LG

یکی از محصولاتی که از تولیدات مادیران نمی باشد مانیتور های ال جی LG مدل 24M47 می باشد که بصورت بازار ازاد از مرز و بانه چابهار وارد ایران شده است و گارانتی و ضمانت ندارد ، چند روز قبل یکی از مشتریان قدیمی که کافی نت در منطقه صادقیه دارد ، سه عدد از این دستگاه را با ایرادات مختلف مانند روشن نمی شود و تصویر ندارد نزد نمایندگی غرب تهران آورده شده است .

بعد از برسی ها مشخص شد ایراد روشن نمی شود یکی از آنها بدلیل خرابی آداپتور بوده است ، که با تقدیم و فروش یک عدد آداپتور LG اورجینال به ایشان مشکل حل گردید.

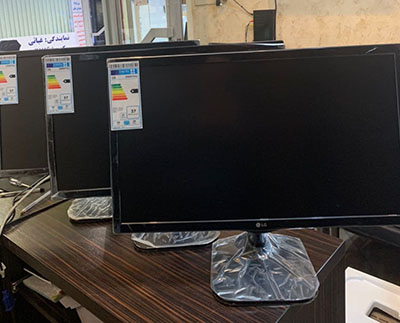

تعمیرات | فروش | LED 24M47VQ

این مدل مانیتور LG با منبع تغذیه خارجی یعنی آداپتور کار می کند ، برای همین بیشتر خرابی ممکن از خود آداپتور ADAPTOR می باشد.

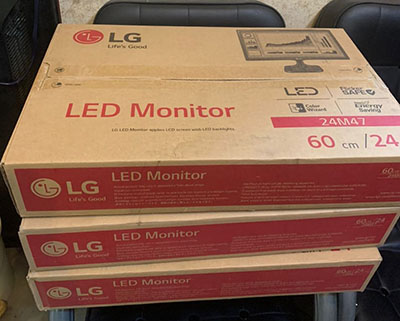

در تصویر زیر ما هر سه دستگاه مشتری را برای بازدید شما قرا داده ایم. این دستگاه LED با صفحه نمایش 24 اینچ و مصرف بسیار کم برق و کنتراست عالی ، دستگاهی مناسب برای کافی نت ها و گیم نت ها و شرکت ها میباشد.

تعمیرات | فروش | مانيتور LED ips 23EA63V

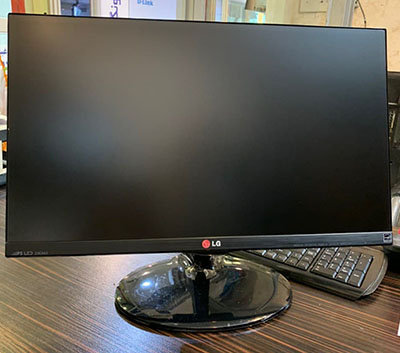

مانیتور 23EA63V با صفحه نمایش IPS ال جی

مشاهده ویدئو باز کردن این مانیتور و برسی ویژگی های 23EA63V

مانیتور 23EA63V که با صفحه نمایش 23 اینچی خود و صفحه نمایش از جنس IPS وضوح تصویر و رنگ بسیار عالی دارد ، از نوع منبع تغذیه خارجی ( آداپتوری ) است ، در زمان تعمیر این دستگاه اگر از سالم بودم اداپتور ان مطمئن هستید ، دقت نمایید که صفحه نمایش لیکوئید فقط از قسمت پایین توسط قاب پوشیده است و در سه ظلع دیگر باز است برای همین در زمان باز کردن دقت نمایید به صفحه نمایش آسیب نرسید. برای باز کردن دستگاه 23EA63V ابتدا فیلم درلینک بالا را مشاهده نمایید.

تعمیرات | فروش | مانيتور الجي LCD 2261VP

پاور | مین برد | فلت | پنل | فایل فلش | پایه | کابل | شماتیک | نقشه | بک لایت | لامپ

POWER | MAIN | FLAT | PANEL | DOWNLOAD | FLASH | BACK LIGHT

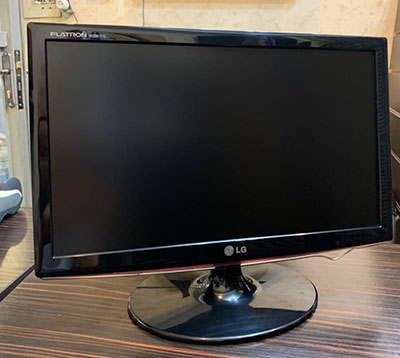

مانیتور LCD ال جی LG مدل 2261VP یکی از پر فروش ترین مانیتور های LCD تولیدی مادیران میباشد که فروش خوبی در بازار داشته است . این دستگاه دارای منبع تغذیه سوئیچینگ داخلی است و در مدت چند سال اخیر فقط موراد خرابی برو اغذیه POWER مشاده شده است . خرابی برد پاور در مانیتور های 2261VP معمولا با تعمیرات بر طرف می شود .تصویری که در زیر امده است را یکی از مشتریان ما از منطقه شهریار برای ماآورده است با این توضیحکه مانیتور را وقتی به برق متصل می کند ، چراغ استندبای قرمز رنگ روشن می شود اما خود ماینتور روشن نمی شود و در بهترین حالت لوگو را برای یک ثانیه نمایش میدهد و بعد قطع می شود. بعد از باز کردن 2261VP و برسی ظاهری مشخص شد تعدادی از قطعات در بخش ثانویه برد تغذیه پارو سوخته است که با تعویض ان مشکل مانیتور 2261VP حل گردید و تقدیم مشتری شد.

یکی از خرابی های رایج در مانیتور 2261VP LG ایراد پاور است.

مشاهده ویدئو آموزش تعمیرات 2261VP

در همین چند روز اخیر دو مورد تعمیر برای این دستگاه داشتم ، اولین تماس را دوستی از منطقه سعادت آباد تهران با ما گرفتند و اعلام کردند مانیتور روشن نمی شود و اصلا چراغ استندبای قرمز رنگ هم خاموش است ، از ایشام در ابتدا خواستم کابل برق و سه راهی برق را چک کند و از اتصال صحیح کابل پاور برق مطمئن شود ، وقتی جواب ایشان منفی بود ،برای انجام سرویس تعمیر به دفتر کار ایشان در منطقه سعادت آباد شهرک غرب مراجعه کردم ، برای باز کردن این دستگاه ( البته بعد از اینکه پایه کفی را با پیچ زیر آن باز کردم ) به ابزار پیک یا اسپچول نیاز است ، باید خیلی آرام قاب جلو و عقب را از هم باز کرد تا خار های نگه دارنده پلاستیکی که بر اثر گذشت زمان و گرم و سرد شدن خشک و شکننده شده است ، شکسته نشود .

بعد از باز کردن قاب پشت باید دقت کرد که یک کابل کانکتور از قاب پشت سوکت هدفون Headphone به مین برد MAIN BOARD متصل است ، دقت لازم است که باعث کنده شدن و خرابی این دو بخش نشوید .

بعد از جدا کردن سیم های لامپ بک لایت CCFL مهتابی که در این مدل از دو لامپ فلورسنت استفاده شده است و جدا کردن کابل LVDS ( کابلی که از مین برد به برد خط کش صفحه نمایش می شود ) شاسی فلزی نگه دارنده پاور POWER و مین برد MAIN BOARD را می چرخانیم ، برد تغذیه پاور از قسمت زیر برد با یک پد پلاستیکی محکم حفاظت می شود ، ابتدا پیچ ها را باز کردم و بعد پوشش مشکی رنگ را برداشتم.

با توجه به اینکه دستگاه مانیتور 2261VP اصلا روشن نمی شود ، شروع به برسی قطعات بخش اولیه برد تغذیه پاور 2261VP کردم ، فیوز که سالم بود ( خبر خوبی است یعنی اتصالی فاز و نول که میتواند بر اثر سوختن هر قطعه ای در بخش اولیه HOT باشد ، وجود ندارد ، پل دیود یکسو کننده سالم بودند ، آیسی پاور و آیسی سوئیچینگ هم مشکلی نداشتند و از نظر اهمی در زمان تست دیود مولتی متر مقادیر صحیح بودن ، برای همین به سراغ ثانویه رفتم ، شروع به ولتاژ گیری در بخش ثانویه COLD کردم و مشخص شد اصلا ولتاژ 5 ولت را در خروجی نداریم ، مدار فیدبک را چک کردم و آیسی اُپتوکوپلر در سمت دیودی ان سالم بود ( برای تست صحیح و مطمئن اپتوکوپلر نیاز به یک مدار تست خارج برد است ) اما وقتی در منزل مشتری هستید فقط میتوانید دو پایه یک 1 و دو 2 را که خاصیت دیود دارد را تست کنید ، در بسیاری از موارد میتوانید آن را تعویض نمایید زیرا قیمت کمی دارد و در زمان صرفه جویی می شود.

تماس دوم برای تعمیر همین مدل در منطقه صادقیه ، کاشانی بود که ایشان فرمودند صبح که مانیتور ال جی 2261VP را به برق زدند یک لحظه چراغ استندبای قرمز روشن شد و بعد خاموش ده و دیگر هیچ جوری دستگاه روشن نشده است.

عصر برای تعمیر مانیتور LG LCD 2261VP به منزل ایشان در غرب تهران مراجعه کردیم وطبق دستور العمل بالا که توضیح دادم تست ها و برسی ها انجام شد.

متاسفانه مانیتور این دوست عزیز که کار تدوین هم انجام میداد با مشکل دستگاه قبلی یکسان بود و نیاز به تعمبر برد تغذیه POWER داشت . تعمیر در منزل ایشان انجام شد و تحویل ایشان گردید.

تعمیرات | فروش | مانيتور الجي LCD L1755s

در مانیتورهای ال جی سری L1755S که در دو رنگ قاب سفید و مشکی تولید شده است ، ایراد رایج مربوط به برد پاور است و عدم روشن شدن دستگاه .

خوشبختانه در اکثر موارد با تعمیر برد پاور مشکل حل می گردد و نیازی به تعویض برد پاور نمی باشد.

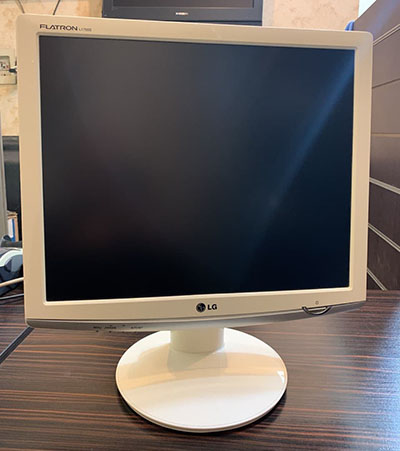

تصویر زیر از مانیتور L1755s مشتری که از منطقه ازادی تهران جهت تعمیر به دفتر تعمیرات مراجعه کرده است گرفته شده و با این ایراد که ماینتور L1755s را وقتی به برق شهری متصل کند چراغ استندبای STANDBY آبی رنگ به شکل لبخند روشن می شود اما خود ماینتور روشن نشده و کار نمیکند.

برای باز کردن این دستگاه باید ابتدا با باز نمودن 4 پیچ پایه ، پایه را از قسمت پشت آزاد نمایید ، سپس با کمک ابزار مخصوص مانند پیک و اسپچول قسمت پلاستیکی نقره ای رنگ جلوی قاب / پایین را جدا نمایید ، دقت نمایید به خار های نگه دارنده آسیب نرسانید .

سپس فریم جلو و پشت را باز کنید تا بتوانید به بردهای POWER و MAIN دسترسی پیدا کنید .

باید خروجی های برد پاور را ولتاژ گیری نمایید تا مشخص شود کدام یک از ولتاژهای 5 ولت / 12 ولت وجود ندارد یا کمتر از مقادیر نامی مشخص شده می باشد.

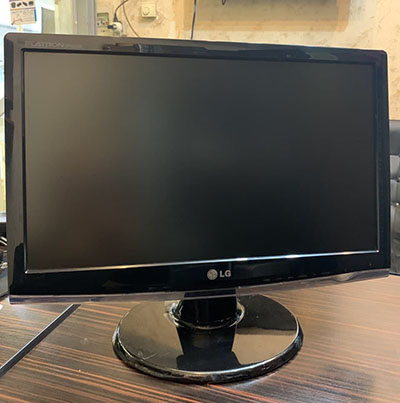

تعمیرات | فروش | مانيتور الجي LCD w1953s

مشاهده ویدئو آموزش تعمیر W1953S ال جی

در دستگاه های سری W1953S و W2053S دو ایراد از مشکلات دیگر بیشتر است ، اولین ایراد که فیلم آموزشی آن را هم برای شما قرار داده ایم تعمیرات مربوط به تغذیه است که با روشن نشدن مانیتور MONITOR خود را نشان میدهد ، و ایراد دوم که کمتر پیش میاید ، سوختگی و خرابی لامپ های بک لایت است که در این دو مدل صفحه نمایش با 4 عدد لامپ مهتابی فلورسنت CCFL روشن می شود و در صورت خرابی باید لامپ ها تعویض گردند.

یکی از ایرادات رایج در مانیتور W1953S شرکت ال جی خرابی برد تغذیه پاور است .

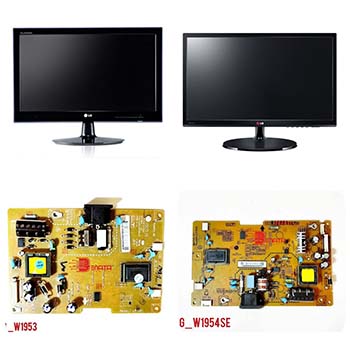

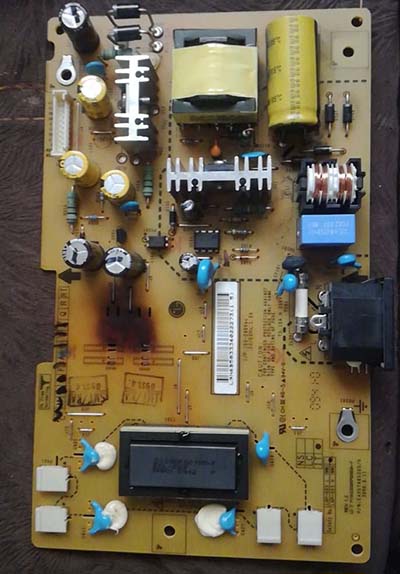

دو تصویر زیر برد تغذیه پاور مانیتور W1953S را نشان میدهد :

همانگونه که در عکس بالا هم مشخص است بخشی از برد به دلیل بالا رفتن دما تغییر رنگ داده است و ترانزیستور های قدرت و تقویت سوخته است ، تعمیرات این برد نیاز به چندین آیسی تغذیه FET دارد که خوشبختانه تمامی این قطعات در دفتر تعمیرات غرب تهران موجود است و با قطعه اورجینال اصلی و کره ای تعویض می گردد.

تصویر زیر سلف مخصوص راه اندازی لامپ های بک لایت CCFL مهتابی های مانیتور W1953S مشخص شده است . این مدل پاور برای 4 عدد لامپ بکلایت طراحی شده است.

در مواردی هم پیش می اید که امکان تامین سلف اینورتر برای تعویض وجود ندارد ف در این شرایط دو گزینه برای تعمیر وجود دارد :

روش اول :

حذف دو لامپ از چهار لامپ بکلایت

اینکه میتوانید در پنل های 4 لامپی ، با سیم کشی صحیح مدار را تغییر دهید و فقط با دو لامپ ماژول را روشن کنید و دو لامپ را از مدار جدا نمایید.

این کار فقط یک ایراد دارد که تا حدی نور پس زمینه را کاهش می دهد البته اگر قبل از خرابی مشتری میزان نور پس زمینه را کمتر از 100 گذاشته باشد ، بعد تعمیر یا افزایش تنظیمات نور پس زمینه میتوانید نور مورد نیاز ماژول را تامین نمایید.

روش دوم :

استفاده از اینورتر های همه کاره است

، این اینورتر ها در دو نوع هستند ، سری دو لامپ و سری چهار لامپ است ( با توجه به اصل مازول باید انتخاب شود )

ولتاژ کاری اینورترهای همه کاره از 9 ولت DC تا 24 ولت است . دقت نمایید اگر دستگاه اداپتوری باشد حداقل به 2 آمپر واقعی نیاز دارید ، زیرا اگر آداپتور ضعیف تر باشد امکان خرابی سریع آداپتور وجود دارد.

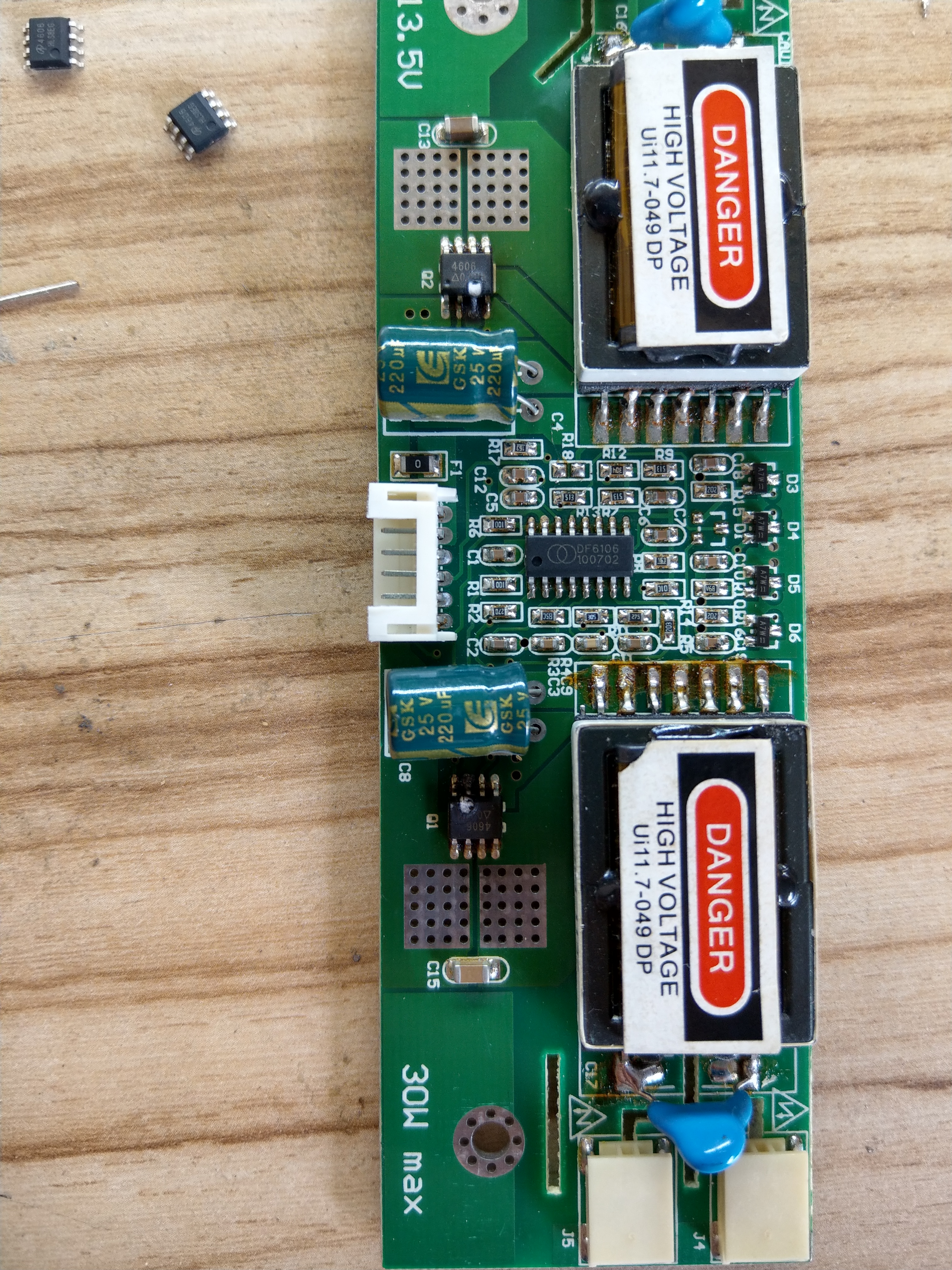

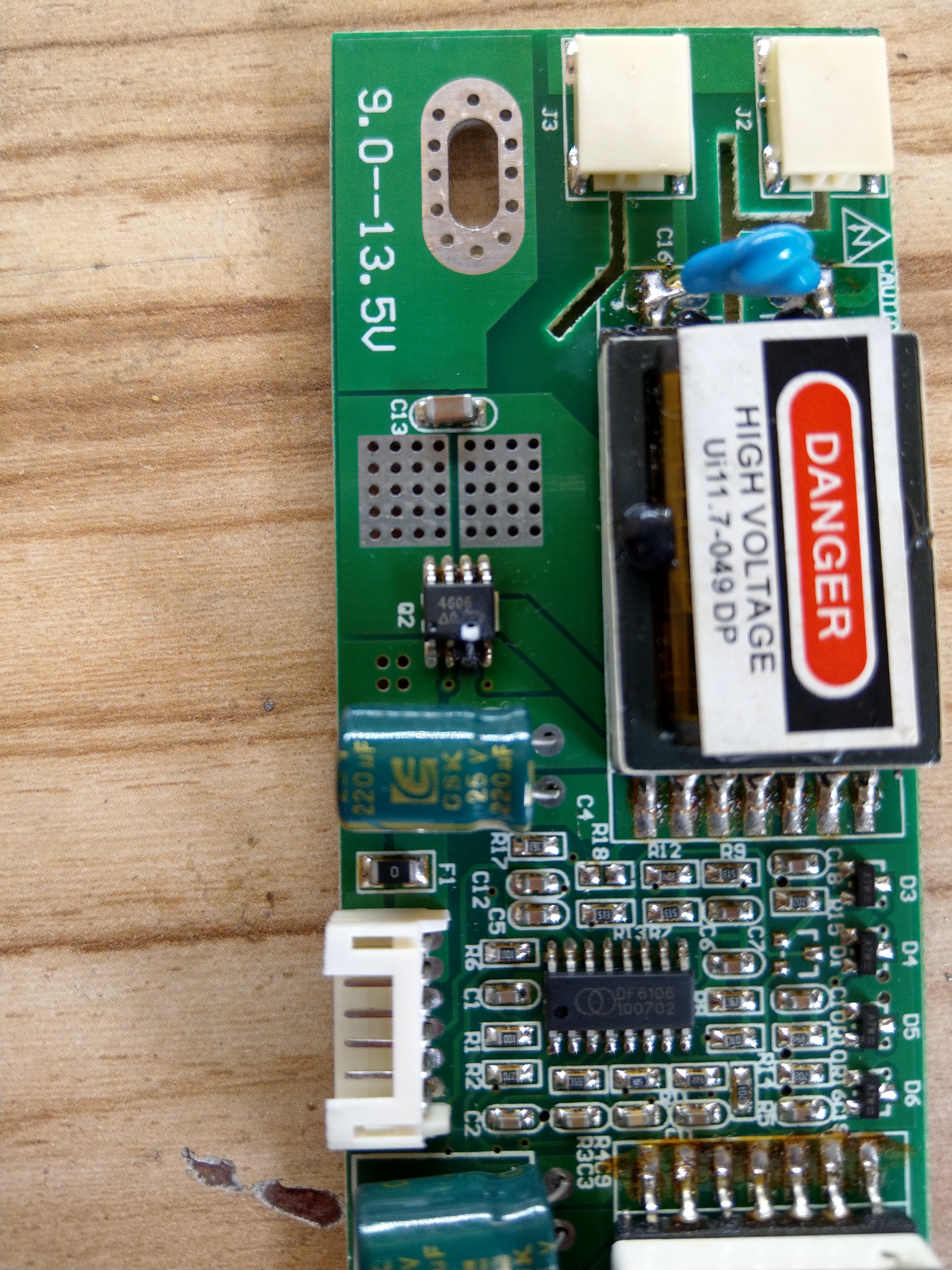

تصاویر زیر نمونه ای از یک اینورتر همه کاره 4 لامپ را نشان میدهد.

جهت نمایش عکس با کیفیت بالا روی آن کلیک نمایید

جهت نمایش عکس با کیفیت بالا روی آن کلیک نمایید

تعمیرات | فروش | مانيتور الجي LCD w2053s

مشاهده ویدئو آموزش تعمیر مانیتور LG W2053S

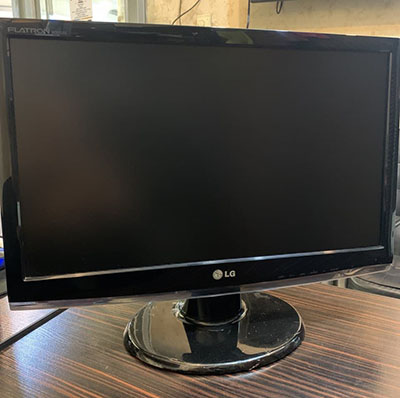

یکی از مدلهای رایج مانیتور ال جی در سری W مدل W2053S می باشد که با ضمانت و گارانتی مادیران برای دو سال ، وارد بازار فروش گردید ، در این مدل دستگاه فقط دو ایراد بیشتر از موارد دیگر دیده شده است

ایراد اول :

خرابی برد تغذیه POWER است

معمولا بعد از نوسان برق شدید زمانی که قطعات دیگر کهنه شده باشند و کیفیت روز اول را ندارند، یک شوک برق بالای 260 ولت می تواند باعث سوختن و خرابی در بخش اولیه HOT یا ثانویه COLD منبع تغذیه سوئیچینگ مانیتور W2053S شود.

خوشبختانه این مدل جزو مدلهای خوش تعمیر است و در اکثر موارد خرابی برد پاور را میتوان تعمیر کرد و هزینه بالایی برای مشتری ندارد ، اما ممکن است در مورادی هم با سوختن و خرابی های رگولاتورهای ولتاژ و آیسی های تغذیه هزینه بیشتری برای مشتری داشته باشد.

ایراد دوم :

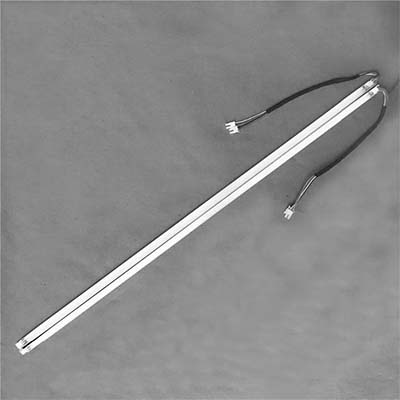

خرابی یک لایت / سوختن لامپ های مهتابی فلورسنت CCFL

ایراد دوم بسیار کمتر از خرابی پاور پیش می آید ، اما قابل تعویض است ، لامپ های مانیتور LG در سایز 22 اینچ خوشبختانه به تعداد محدود هنوز موجود می باشد و امکان تعویض لامپ بکلایت W2053S وجود دارد اما هزینه تعمیر و تعویض بکلایت کمی بالاتر از تعمیرات تغذیه می شود.

ایراد سوم :

خرابی مین برد اصلی / MAIN BIARD

این ایراد قبلا مشاهده نشده است و حداقل در نمایندگی غرب تهران با ایراد مین برد اصلی W2253S روبرو نشده ایم.

تعمیرات | فروش | مانيتور الجي LED 19EN33

مشاهده ویدئو باز کردن و تعمیر مانیتور LG 19EN33

البته در مدلهای 19EN33 و سری های مشابه بدلیل استفاده از منبع پاور خارجی یعنی آداپتور ، دراکثر موارد با تعویض آداپتور مشکل حل می شود ، اما مورادی هم خرابی پنل و بک لایت در این دستگاه ها دیده شده است . همچنین مواردی خرابی مین برد داشتیم که با پروگرام کردن آیسی ایپرام مشکل حل گردیده است.

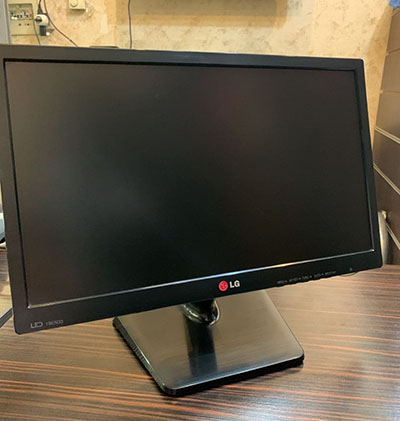

تصویر زیر را از دستگاه مشتری عزیز که زحمت کشیده و مانیتور LG مدل 19EN33 خود را با این ایراد که روشن نمی شود نزد دفتر نمایندگی غرب تهران آورده است ، اولین کاری که برای عیب یابی انجام می شود استفاده از آداپتور خود دفتر نمایندگی غرب است که از سالم یا خراب بودن آداپتور مطمئن شویم ، بعد از اینکه با آداپتور ما هم روشن نشد ، دستگاه را باز کردیم ، برای باز کردن این مانیتور باید ابتدا پایه را از طریق تک پیچ زیر کفی پایه باز کنید ، و سپس ستون پایه را بیرون بکشید. قاب جلو و عقب بدون هیچ پیچ است و فقط یا خار های پلاستیکی متصل است ، دقت نمایید در زمان باز شدن دستگاه به خار ها آسیب نرسد زیرا در آخر کار و پس از بستن قاب مانیتور ممکن است بخش هایی باز بماند . برا این کار بهتر است از ابزار پیک یا اسپچول استفاده نمایید.

بعد از اینکه مانیتور را باز کنید داخل فقط برد اصلی MAIN وجود دارد ، ( برد تغذیه همان اداپتور است ) ، مین برد این دستگاه از قطعات SMD ساخته شده است و تعویض قطعات ان بسیار کار تخصصی و حساس است ، در مورد همین دستگاه ابتدا آیسی ایپرام را با کمک هیتر از روی مانیتور برداشتیم و با کمک دستگاه پروگرامر TNM-5000 آن را ابتدا پاک و خالی کردیم و سپس دوباره برنامه اصلی را روی ان کپی کردیم و بعد از نصب صحیح آیسی روی MAIN BOARD و گرفتن تست ، دستگاه سالم و اوکی شد و پیام کابل سیگنال را برسی نمایید را نشان میدهد.

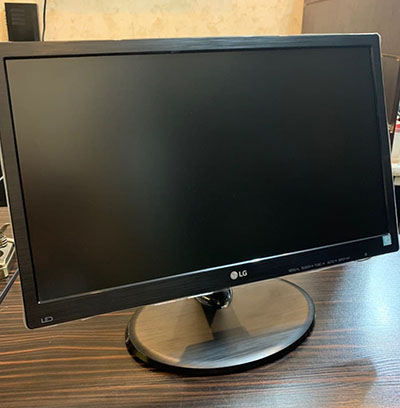

تعمیرات | فروش | مانيتور الجي LED 19m38

مانیتور LG 19M38 یکی دیگر از مانیتور های با بک لایت LED است که طراحی زیابیی دارد و برای تامین برق از منابغ تغذیه خارجی ( آداپتور ) استفاده می کند.

در این دستگاه چند مورد خرابی که با تماس تلفنی از آنها با خبر شدیم مربوط به خود آداپتور بود و بعد از تهیه و خرید آداپتور سالم و جدید مشکل دستگاه بر طرف شد. دقت نمایید در صورت امکان همیشه سعی کنید آداپتور اورجینال تهیه نمایید در غیر این صورت با توجه به کیفیت کم محصولات متفرقه و چینی شما بهتر است آداپتوری با همان ولتاژ اما با جریان بالاتر تهیه نمایید .

دقت نمایید تست آداپتور به دو صورت انجام می شود ، تست اولیه به این صورت است که فقط با کمک مولتای متر یا ولت متر خروجی آداپتور را در زمانی که آداپتور وصل و روشن است چک نمایید و مقدار نشان داده شده روی LCD مولتی متر باید با مقدار نامی عنوان شده روی آداپتور یکی باشد.

اما برای اندازه گیری تخصصی و دقیق باید آداپتور را در زمانی که تحت بار مصرفی است تست کنید و ببینید که جریان دهیکافی را دارد یا خیر .

برای این کار میتوانید از مقاومت هایمقادیر بالا استفاده نمایید با یک محاسبه ساده با کمک قانون اهم می توانید یک مقاومت مناسب انتخاب نمایید تا جریان لازم برای تست را به شما بدهد ، مثلا اگر یک اداپتور 12 ولت DC با جریان 3 آمپر ماکزیمم دارید. با کمک قانون اهم میدانیم که مقاومت برابر است با ولتاژ تقسیم بر آمپر ، در اینجا 4 اهم مقاومت ما میباشد ، پس اگر از یم مقاومت 4 اعم با وات مناسب ( مقاومت آجری برای این تیت مناسب تر است ) استفاده نمایید بعد با کمک مولتی متر ولتاژ و جریان دو سر مقاومت را اندازه گیری نمایید باید هم ولتاژ روی 12 ولت باشد هم جریان روی 3 آمپر باشد. اگر مقدایر صفر شدند ( ولتاژ و جریان ) یعنی آدپتور خراب است یا به اندازه نوشته شده روی ان خروجی ندارد و به قول معروف تقلبی است.

تعمیرات | فروش | مانيتور الجي LED 19M38HB

تعمیرات | فروش | مانيتور الجي LED 22MP56HQ ips

تعمیرات | فروش | مانيتور الجي LED 22MP68VQ

تعمیرات | فروش | مانيتور الجي LED 24M47VQ

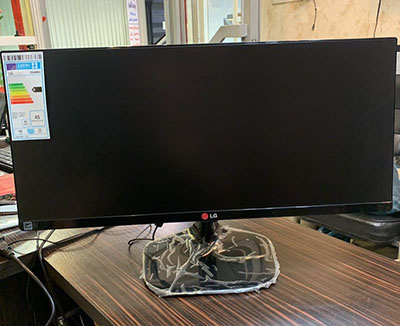

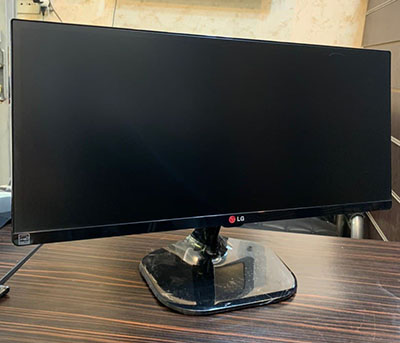

تعمیرات | فروش | مانيتور الجي اولترا وايد 25UM65 ips

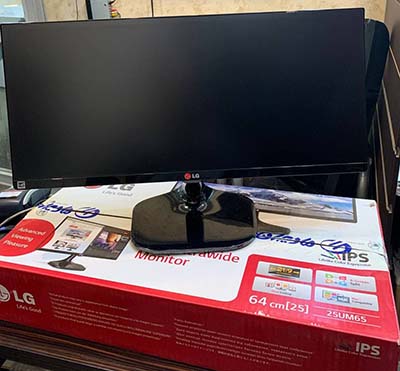

تعمیرات | فروش | مانيتور الجي اولترا وايد 25um65

تعمیرات | فروش | مانيتور الجي گيمينگ  LED 24mp59g

مشاهده ویدئو آموزش باز کردن و تعمیر و تعویض بک لایت مانیتور LG

تعمیرات | مانیتور | LG | M2394A | پاور | مین | لامپ | بکلایت

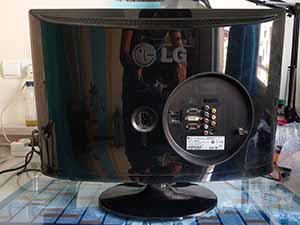

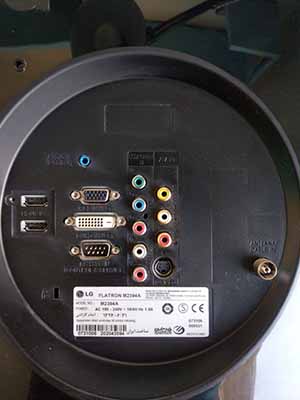

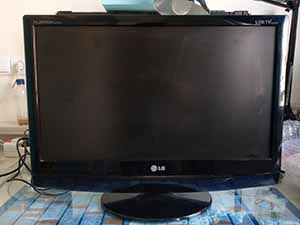

مانیتور / تلویزیون M2394A یک دستگاه با ورودی های کامل است که تقریبا تما ورودی های مورد نیاز را دارد ، شامل :

ورودی آنتن RD ( جهت دریافت شبکه های TV )

ورودی VGA ( حروجی آنالوگ کیس کامپیوتر )

ورودی DVI ( خروجی دیچیتال کیس و کارت گرافیک )

ورودی HDMI ( برای اتصال دستگاه های HD مانند رسیور های جدید یا کنسول های بازی و ... )

ورودی اسکارت ( برای اتصال دسگاه های قدیمی رسیور ماهواره یا وییدئو VHS )

ورودی AV و کامپوننت ( برای اتصال دستگاه های پخش مانند DVD پلیر ها و ... )

روز گذشته دوستی با دفتر تعمیرات غرب تهران تماس گرفت و اطلاع داد یک دستگاه مانیتور / تلویزیون ال جی مدل M2394A دارد که روشن نمی شود . منزل ایشان تهرانسر بود و با هماهنگی دستگاه را به دفتر تعمیرات منتقل کردند.

ایرادی که مشتری به آن اشاره کرد این بود که وقتی برق را وصل میکردند دستگاه فقط چراغ استندبای آبی رنگ چشمک می زد و بعد از حدود 5 الی 10 دقیقه به حالت استندبای ( چراغ ال ای دی زرد رنگ ) تغییر داده می شد .

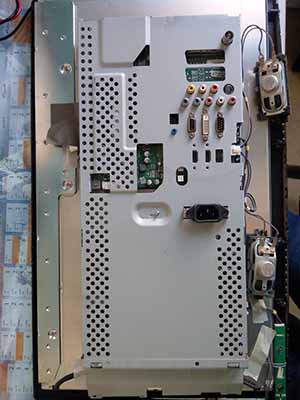

بعد از اینکه پایه و قاب زیرین را باز کردیم ، خیلی با احتیاط و بدون اینکه خار ها و پلاستیک قاب جلو و عقب آسیب ببیند ، مانیتور M2394A را باز کردیم ، یک محافظ فلزی روی لامپ ها را پوشانده آن را بردارید و با احتیاط و به آرامی سوکت لامپ های بکلایت ( در این مدل CCFL که چهار عدد است ) را باز کنید ، سوکت اسپیکر و سوکت کنترل پنل ( کلیدهای کنترلی روی پهلوی دستگاه ) را جدا کنید ، کمی شاسی فلزی را پایین بکشید تا بتوانید کابل LVDS را از پنل نمایش جدا نمایید ، سپس میتوانید شاسی فلزی را بچرخوانید ، برد پاور با 4 عدد پیچ بسته شده است ، اگر آنها را باز کنید ( سوکت مین به پاور و سوکت جک برق به پاور را ابتدا جدا نمایید ) .

در این مورد ، بخش ثانویه COLD برد تغذیه پاور M2394A سوخته بود ، با تعویض قطعات با جایگزین مشابه و اصلی برد پاور POWER BOARD تعمیر گردید.

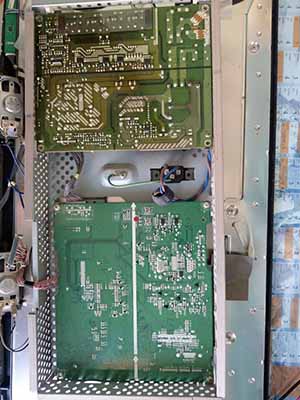

تصویر زیر برد POWER BOARD LG M2394A و  MAIN BOARD LG M2394A را نشان میدهد :

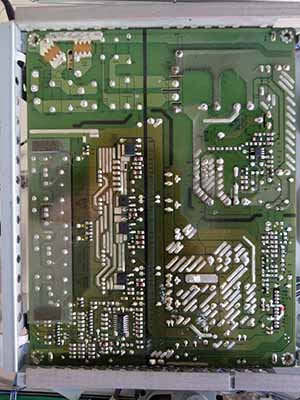

تصویر زیر برد تغذیه M2394A را نشان میدهد
