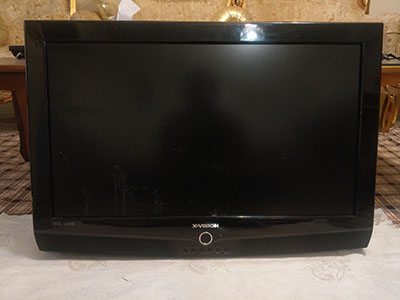

آیا میدانید که مادیران بزرگترین تولید کننده تلویزیون های LCD و LED در ایران با برند معروف و محبوب ایکس ویژن XVISION در سال 1388 شروع به تولید محصول جدیدی با نام تجاری مدل LC-32IMG5 می کند و این محصول را با گارانتی و ضمانت دو ساله وارد بازار فروش ایران می کند.محصول جدیدی که مادیران تولید کرد دارای طراحی زیباتر و شیک تر نسبت به سری های قبلی بوده است .تصویر زیر تلویزیون LC-32IMG5 را نشان میدهد.

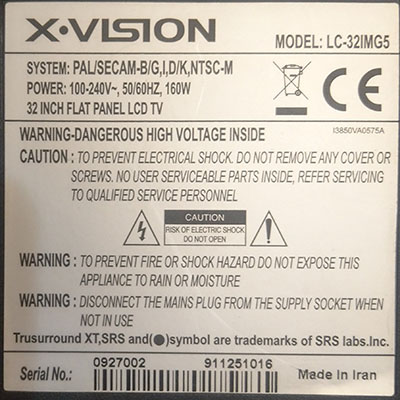

تصویر زیر لیبل LC-32IMG5 را نشان میدهد که اطلاعاتی مانند شماره سریال گارانتی ، تاریخ تولید و پایان ضمانت ، مصرف برق ( 160 وات ) ، برق مناسب ورودی (100 ولت الی 240 ولت ) و نکات مهم و هشدار های لازم قبل از استفاده می باشد.

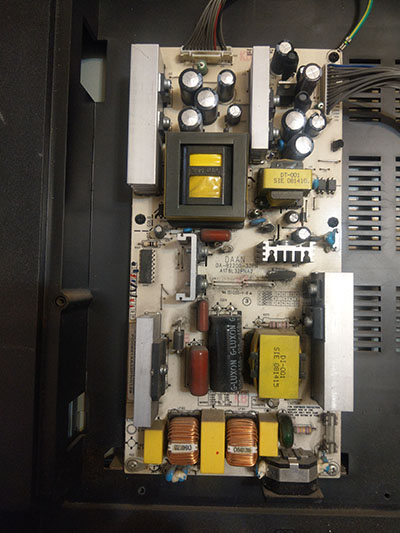

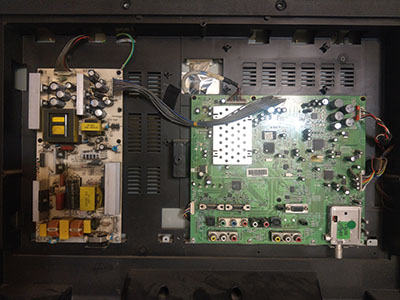

تصویر زیر برد پاور ایکسویژن LC-32IMG5 را نشان میدهد. پاور POWER از نوع سوئیچینگ است و برق ورودی 220 را برای مصرف مین برد تا 5 ولت DC کاهش و برای مصرف در اینورتر با ولتاژ 24 ولت را تامین میکند.

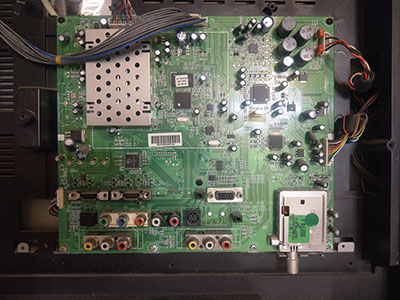

تصویر زیر مین برد MAIN BOARD دستگاه LC-32IMG5 را نشان میدهد.

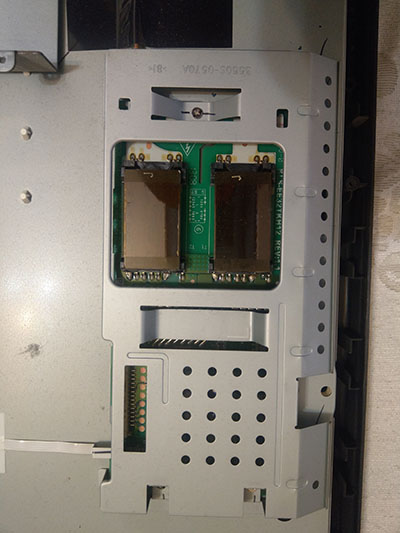

تصویر زیر اینورتر LC-32IMG5 میباشد که وظیفه تبدیل ولتاژ DC آمده از پاور POWER را ولتاژ AC برای روشن کردن لامپ های مهتابی CCFL می باشد.

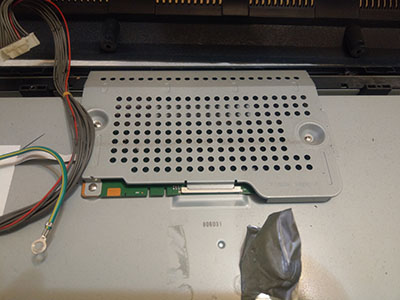

تصویر زیر محافظ فلزی برد تیکان T-CON است ، بردی که از طریق کابل LVDS به مین برد متصل شده و اطلاعات تصویری را به صفحه نمایش منتقل می کند

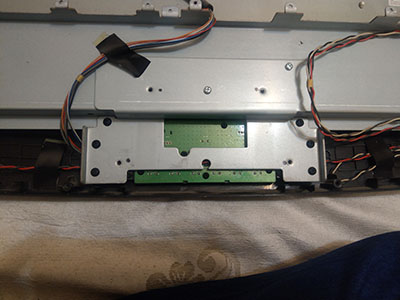

تصویر زیر محافظ فلزی پشت قسمت کنترل پنل ( کلید پنل ) تلویزیون است که چشمی دریافت کننده سیگنال ریموت کنترل از راه دور و کلید های تنظیم صدا و کانال و روشن / خاموش روی آن طراحی و نصب شده است.

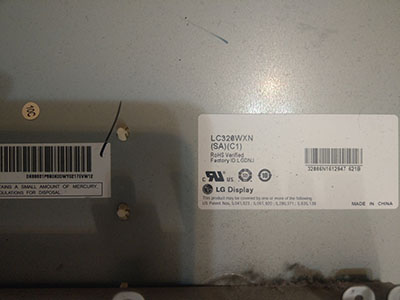

تصویر زیر نشان میدهد که مادیران برای مونتاژ تلویزیون LC32IMG5 از صفحه نمایش شرکت ال جی LG استفاده کرده است.

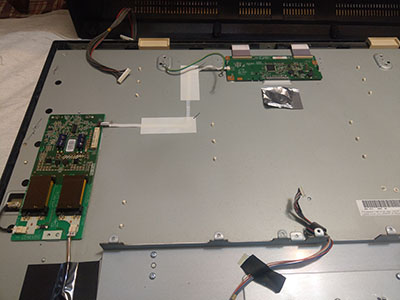

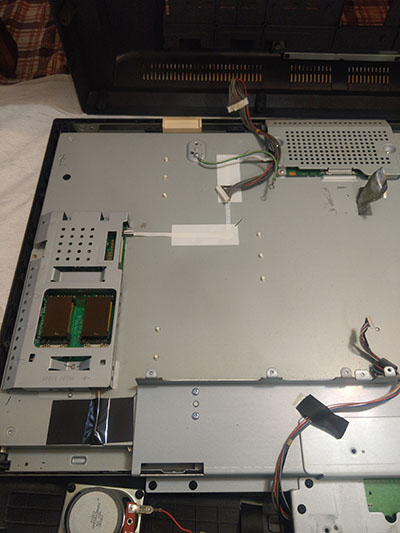

تصویر زیر وضعیت قرار گرفتن دو بخش اینورتر و درایور و تیکان T-CON را نشان داده که از طریق یک فلت به هم متصل شده است.

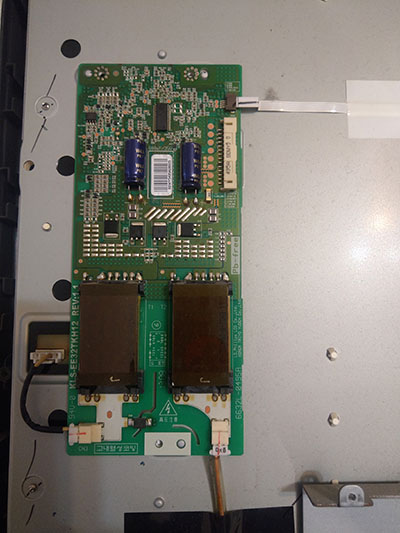

تصویر زیر اینورتر را نشان میدهد که از طریق دو کابل برای روشنایی لامپ های CCFL مهتابی طراحی شده است و با یک فلت به برد T-CON متصل شده است. که البته با وجود دو عدد ترانس ولتاژ و جریان را با فرکانس مناسب برای روشن شدن لامپ های CCFL تامین می کند.

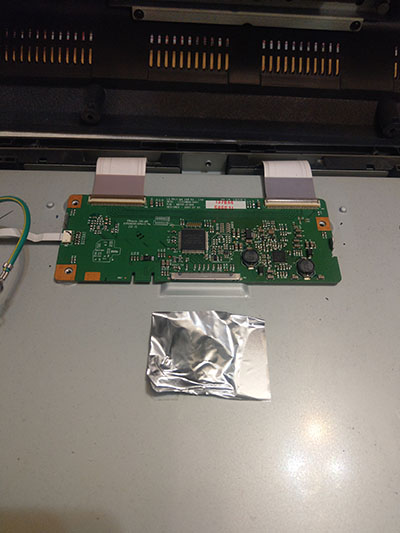

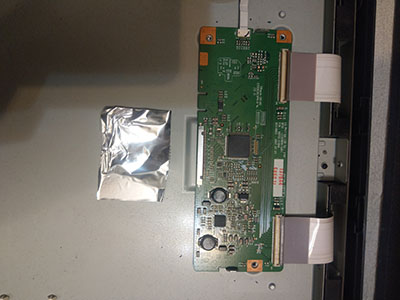

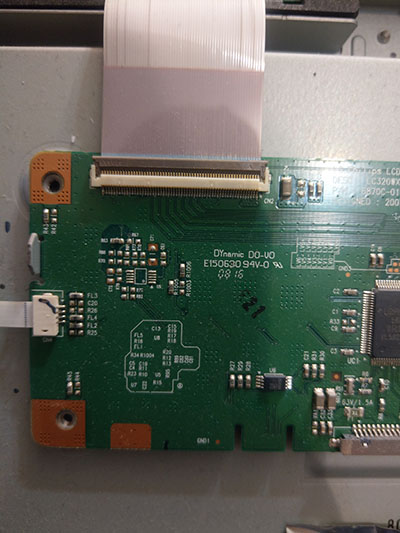

برد تیکان در LC32IMG5 از طریق دو فلت معروف به COF به شیشه یا همان لیکوئید متصل شده است و اگر هر کدام از این COF ها آسیب ببیند نیمی از تصویر سیاه و خراب می شود.

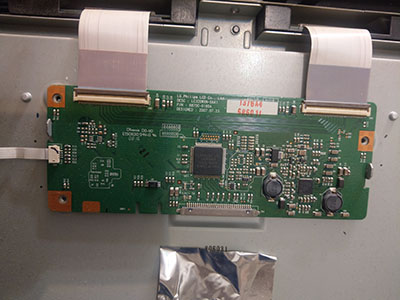

در تصویر زیر میتوانید بهتر نوع اتصالات کابل های فلت COF و اینورتر را مشاهده نمایید.

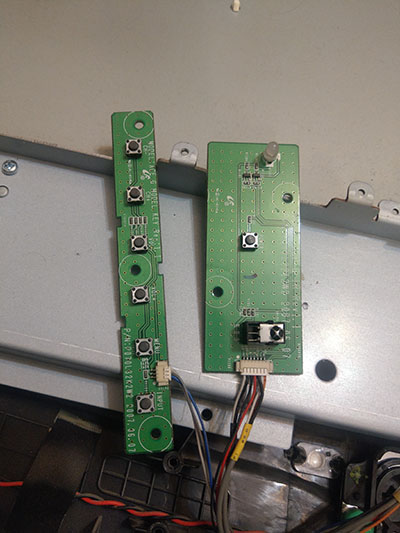

تصویر زیر دو برد کنترل پنل و چشمی کنترل را نشان میدهد ، برای کنترل پنل تلویزیون ایکس ویژن LC32IMG5 از کلید های میکرو سوئیچ استفاده شده است.

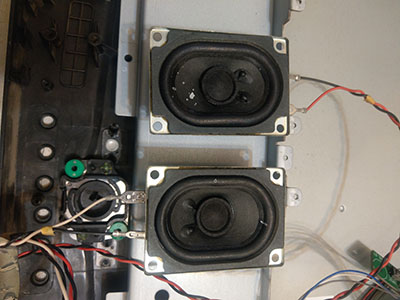

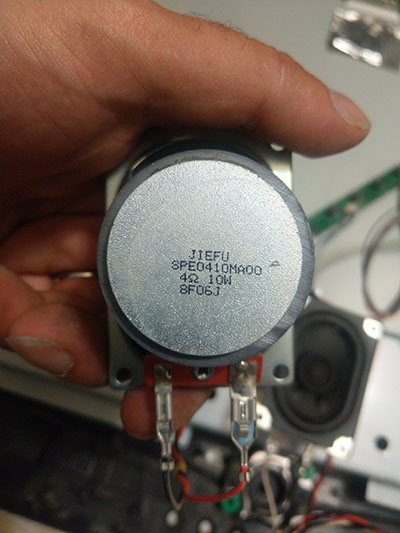

در تلویزیون XVISION LC-32IMG5 از دو عدد اسپیکر با توان 10 وات و امپدانس 8 اهم استفاده شده است و قابلیت پخش صدای استرو دو کاناله نیز دارد.

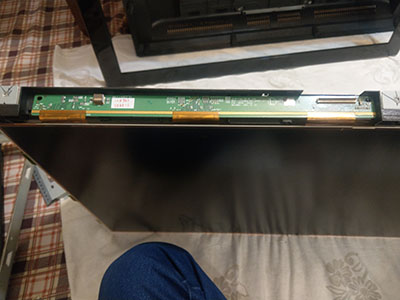

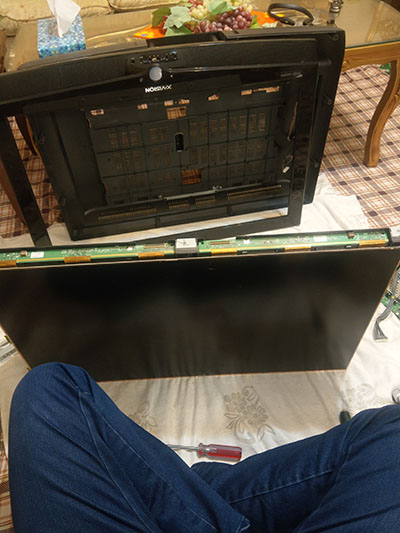

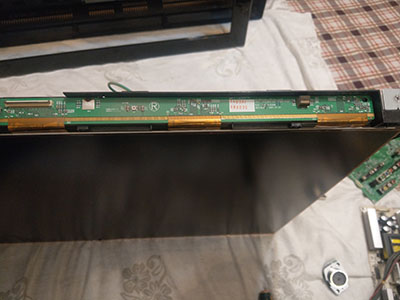

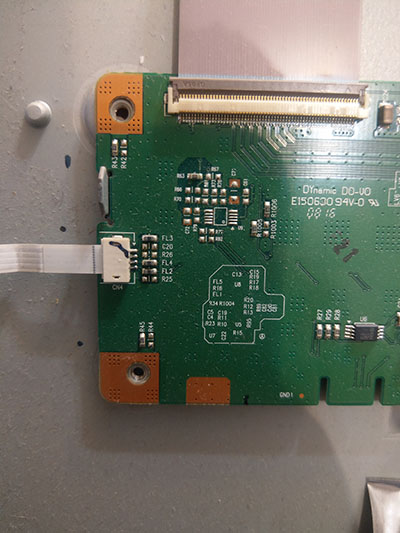

در تصویر زیر برد خط کش که مستقیم به شیشه یا لیکوئید متصل است نشان داده شده است.

تصویر زیر آدرس برد ADRRES BOARD می باشد ، این بخش وظیفه ارسال اطلاعات تصویری به صفحه نمایش لیکوئید را از طریق COF که به چیپ آن فیلم معروف است ، انجام میدهد. آدرس برد از یک سمت با کابل فلت ( ریبون ) به برد T-CON متصل شده است ، از طرف دیگر با توجه به سایز صفحه نمایش با کابل COF به پنل نمایش لیکوئید متصل شده است . هر گونه آسیب فیزیکی مانند له شدگی ، پارگی ، سوراخ شدن و ... ریبون یا فلت ها باعث می شود بخشی یا تمام تصویر سیاه شود ، برای تعمیر و تعویض ریبون ها به دستگاه بندینگ نیاز است . دستگاه بندینگ دستگاهی بسیار بزرگ و گران قیمت است که هر نمایندگی به داشتن این دستگاه مجهز نیست . تعمیرات و تعویض فلت ها معمولا با شانس 50 درصد به مشتری اعلام می شود و در صورت عدم موفقیت کلا تصویر قطع می شود ( برای دستگاه هایی که بخشی از آن ها تصویر دارد و بخش دیگر ایراد پیدا کرده است ).

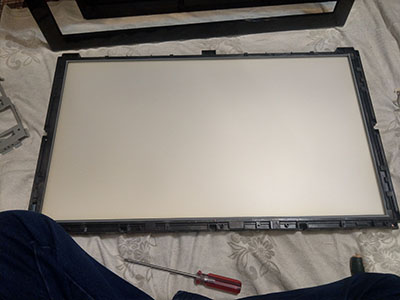

در تصویر زیر دیفیوزر های بک لایت که وظیفه یکنواخت کردن نور پس زمینه را دارند مشاهده نمایید.

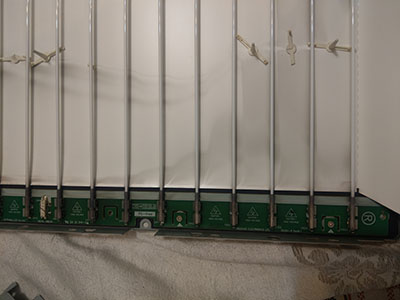

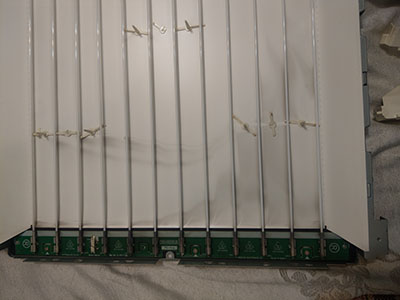

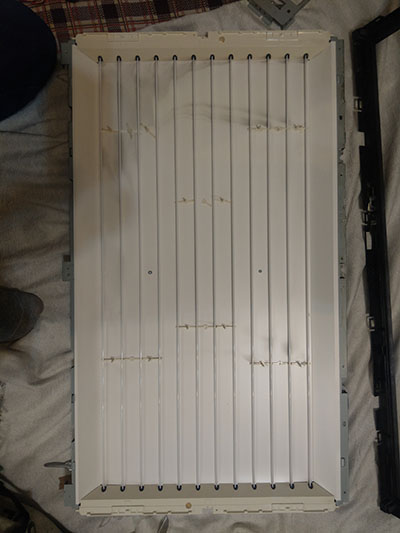

در تصویر زیر میتوانید بکلایت LCD LC32IMG5  را مشاهده کنید که از 12 عدد لامپ CCFL تشکیل شده است.

تمامی لامپ ها از طریق یک برد به یک دیگر متصل میباشند.

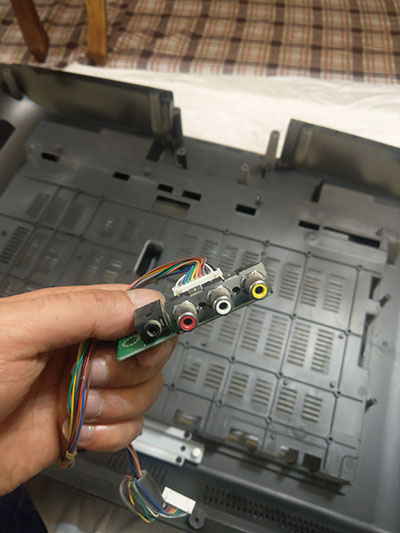

در XVISION LC32IMG5  یکی از ورودی های AV از طریق یک برد اکسترنال به مین اصل متصل شده است و در پهلوی تلویزیون طراحی شده است.
