با سلام

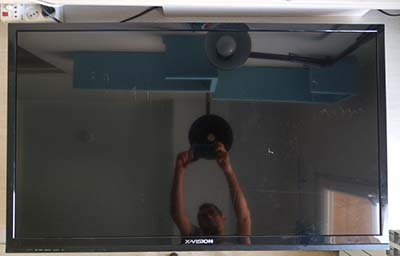

امروز میخواهیم یک تلویزیون ایکس ویژن XVISION مدل LE-42KF20 تولید صنایع ماشین های اداری ایران که در سال های 1392 و 1393 شروع به تولید و با گارانتی دو ساله مادیران وارد بازار ایران شد ، را باهم برسی نماییم که از چه بخش هایی تشکیل می شود و چه ایراداتی میتواند پیدا کند و روش تعمیر و رفع ایرادات و مشکلات آن چیست.

این مدل از محصولات LED ایکس ویژن دارای پنل FULL HD با دو ورودی USB و قابلیت ضبط برنامه های ورودی DTV حتی در زمان خاموش بودن تلویزیون و قابلیت برنامه ریزی زمان و تاریخ برای ضبط میباشد.

مادیران از این سری محصول در دو سایز صفحه نمایش 32 اینچ و 42 اینچ تولید و در چند زیر شاخه از مدل آن به بازار عرضه نموده است

مدلهای زیر شاخه 42 اینچ شامل :

X.VISION LE-42KF20

X.VISION LE-42KF40

مدلهای زیر شاخه 32 اینچ شامل :

X.VISION LE-32KF20

X.VISION LE-32KF30

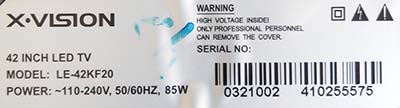

در تصویر زیر لیبل مشخصات پشت تلویزیون را مشاهده می نمایید که به ما اطلاعاتی مانند برق مصرفی 85 واتی آن ، سریال گارانتی ، تاریخ ضمانت ، و برق ورودی را مشخص می کند.

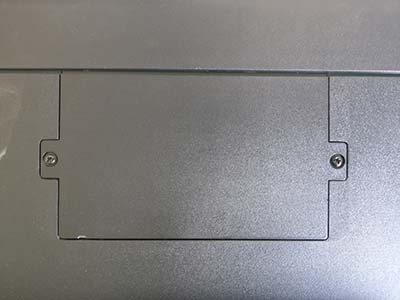

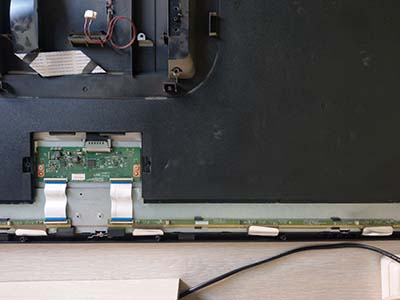

تصویر زیر درب پوششی برد LVDS یا T-CON می باشد . با باز کردن این دو پیچ شما به راحتی میتوانید به فلت های پنل و برد T-CON دسترسی داشته باشید.

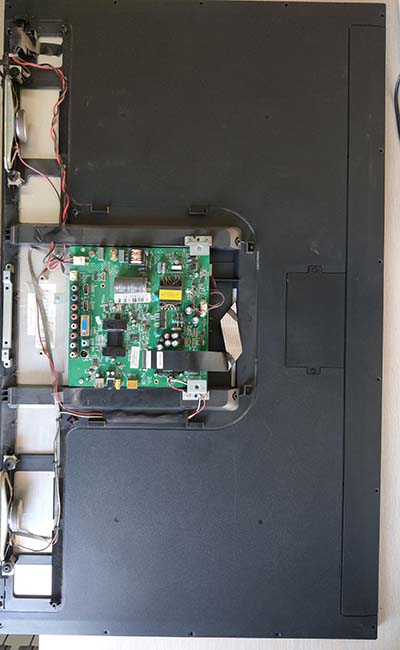

تصویر زیر بعد از باز کردن قاب پشت است و میتوان به برد اصلی دسترسی پیدا کرد.

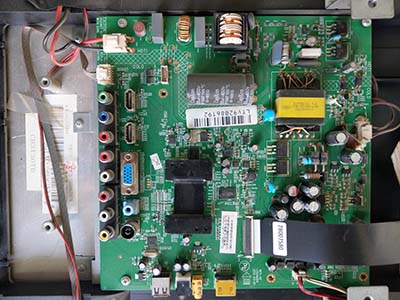

تصویر زیر مین برد LE-42KF20 را نشان می دهد ، دقت نمایید که در مدل LE42KF20 برد پاور ومین مشترک است و فقط همین یک برد روی تلویزیون قرار دارد.

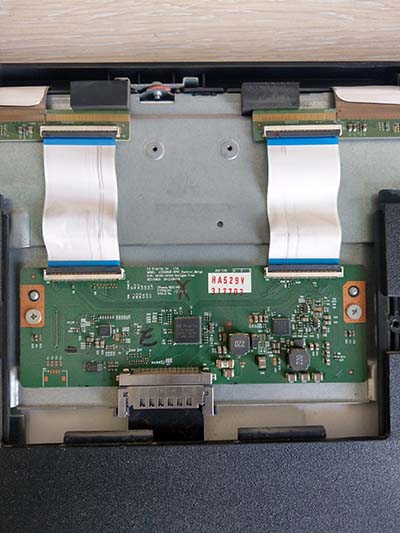

تصویر زیر برد LVDS یا T-CON است که با دو فلت به صفحه نمایش ( به برد صفحه نمایش ) متصل شده و هر کدام وظیف ایجاد تصویر نیمی از تلویزیون را به عهده دارند.

برای تشکیل تصویر از سه قسمت تشکیل می شود :

1- برد اصلی یا همان MAIN BOARD

2- برد LVDS یا T-CON

3- پنل PANEL

اگر میخواهید بیشتر با LVDS آشنا شوید میتوانید ویدئو زیر را در یوتوب با لینک زیر مشاهده نمایید :

مشاهده ویدئو LVDS

مشاهده ویدئو تشریح عملکرد LVDS و T-CON

مواردی که تصویر بخشی دچار آسیب می شود ، مثلا نصف تصویر سیاه شده یا سفید شده است ، این ایرادات میتواند از فلت های رابط باشد ،

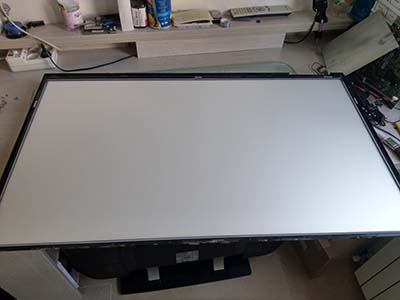

تصویر زیر دیفیوزر صفحه نمایش است که وظیفه یکنواخت کردن نور بکلایت را به عهده دارد و بعد از برداشتن لیکوئید به ان دسارسی پیدا می کنید.

اگر میخواهید بدانید لیکویئد در تلویزیون های LCD و LED چگونه کار می کند از ویدئو زیر دیدن نمایید

لیکوئید چیست

برای اینکه درک کنید دیفیوزر واقعا چه عملی انجام میدهد ویدئو زیر را در یوتوب مشاهده نمایید :

دیفیوزر چیست

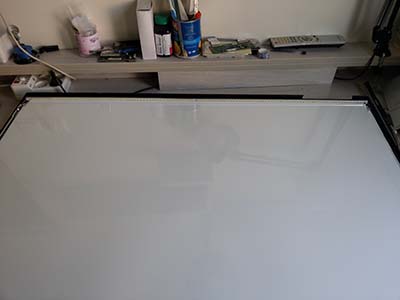

بعد از برداشتن دیفیوزر ها یک صفحه شفاف قرار دارد - آن را بردارید تا بتوانید به بکلایت دسترسی داشته باشید.

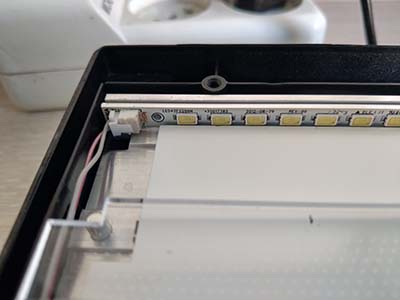

در تلویزیون 42KF20 بک لایت از دو سمت تغذیه می شود و دو ردیف LED برای روشن شدن صفحه استفاده شده است که نوار LED گفته می شود و با LEFT و RIGHT مشخص شده است.

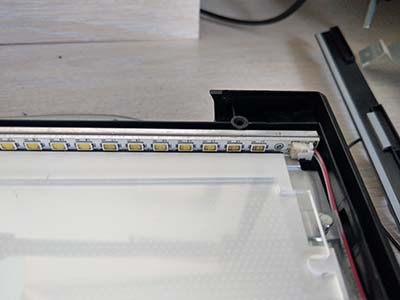

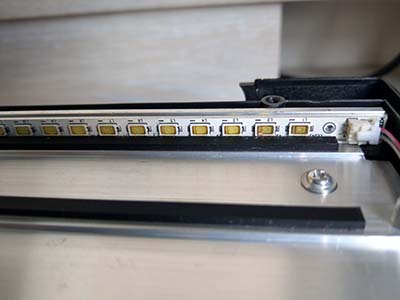

تصویر زیر LED ها را بهتر نشان میدهد. این led ها SMD هستند و بصورت سری ویا موازی روی نوار LED قرار دارند.

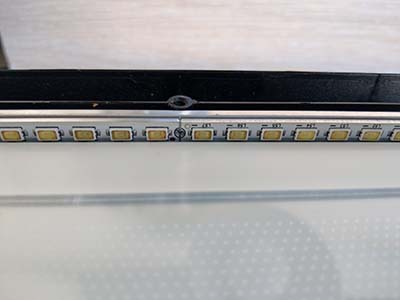

تصویر زیر محل به هم رسیدن دو ردیف بک لایت چپ و راست در وسط تلویزیون می باشد.

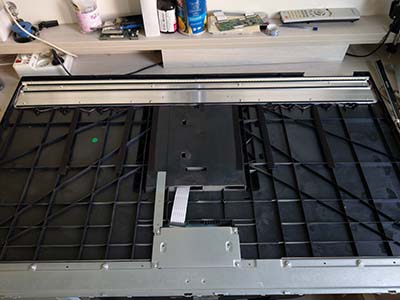

تصویر زیر باقیمانده تلویزیون میباشد بعد از برداشتن قسمت های اصلی آن

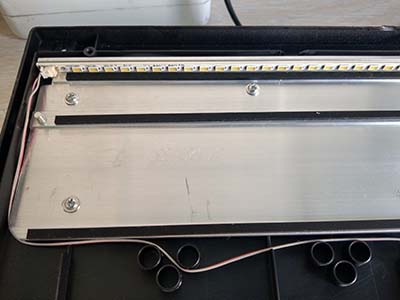

از یک هیت سینک آلمینیومی برای خنک کردن و دفع گرمای تولیدی LED های بکلایت استفاده می شود.

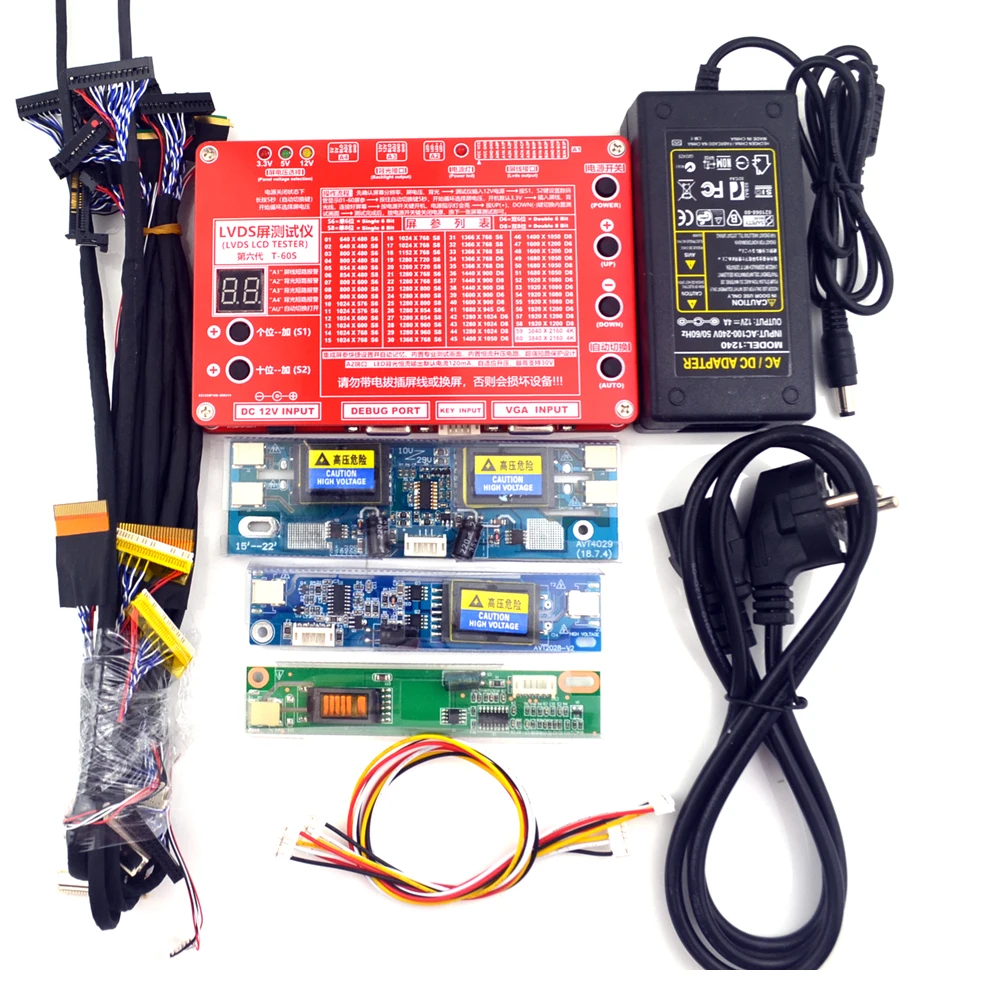

برای تست کردن صفحه نمایش و برسی اینکه مشکل از پنل است یا برد های MAIN یا LVDS می توانید با تستر پنل که تصویر آن را در زیر مشاهده می نمایید :

ایرادات رایج ایکس ویژن LED LE-42KF20

1- ایراد بک لایت | NO BACKLIGHT

تماس های زیادی برای مشکل بکلایت این مدل داشته ایم که نشونه آن تاریک شدن بخشی از تصویر تلویزیون است و مواردی هم هست که بصورت کامل تصویر تاریک شده و مشتری اصلا نمیتواند هیچ تصویری را مشاهده کند و فقط صدا را دارد. ( البته تا قبل از اینکه با زدن دکمه های مختلف از روی ریموت کنترل ورودی دستگاه را تغییر دهد و روی ورودی INPUT بدون سیگنال برود )

تعویض بکلایت یا تعمیر بکلایت

بسیاری از تعمیر کاران بین تعمیر و تعویض دچار شک و تردید هستند اما من همیشه پیشنهاد میکنم بکلایت را تعویض کنید تا از تعمیرات مجدد بکلایت در کوتاه مدت راحت شوید ولی هزینه تعویض معمولا بیشتر از تعمیر می شود.برای همین گاهش مشتریان برای کاهش هزینه های خود با تعمیرت ( تعویض LED های سوخته روی نوار LED موافقت می کنند )

2- روشن نمی شود | NO POWER

یکی دیگر از ایردات بیشتر مشاهده شده در این مدل این است که تلویزیون روشن نمی شود ، همین ایراد چند شکل دارد :

چراغ استندبای روشن میباشد :

اگر چراغ استندبای روشن باشد حالا چه به رنگ قرمز و چه به رنگ سبز یعنی پاور سالم است ( به احتمال خیلی زیاد ) و مین برد ایراد دارد .

چراغ استندبای خاموش است :

در این حالت یعنی به احتمال زیاد پاور POWER ایراد دارد که هیچ ولتاژی در دستگاه وجود ندارد. ( ار داخل بودن کلید اصلی برق در پهلوی سمت راست TV مطمئن شوید.

در صورتی که اطلاعات مورد نیاز شما در این مطلبیافت نشد پیشنهاد میکنم از دو مطلب قبلی که در همین وبلاگ مکس ویژن MAXVISION نوشته شده است بازدید نمایید :

تعمیرات | تلویزیون | ایکس ویژن | LE32KF30 | LE42KF20

تعمیرات | LE42KF40| LE42KF20 | LE32KF20 | LE32KF30 | LE39KF30

این مطلب در حال تکمیل و بروزرسانی است
