با سلام ، امروز میخواهیم از سیر تا پیاز یک تلویزیون ایکس ویژن مدل XS5020 را برای شما بازدید کننده محرتم سایت مکس ویژن که یا تعمیر کار هستید و یا مصرف کننده قرار دهیم.
در سال های 1394 و 1395 صنایع ماشین های اداری ایران شروع به تولید سری جدیدی از تلویزیون های ایکس ویژن با سری مدل XS که در اینجا مشخصا با مدل XS5020 که با دو سری اسمارت و معمولی ، با گارانتی و ضمانت دو ساله مادیران وارد بازار شد.

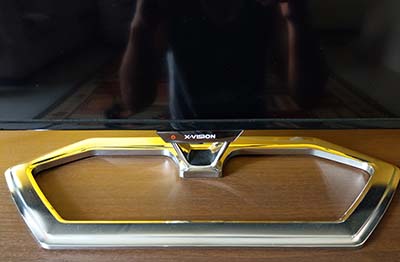

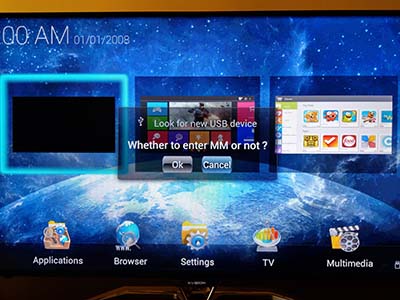

که مدل اسمارت آن با یک حرف S در انتهای مدل : XVISION XS5020S مشخص می شد و فرق ظاهری آن با مدل ساده در پایه رومیزی آن بود ( پایه رومیزی مدلهای معمولی در دو رنگ مشکی و طوسی ( نقره ای ) و بسیار باریک بود ) ( مدلهای اسمرات پایه براق و نقره ای داشتند و ذخیم تر هم بودند ).
این مدل در دو سایز صفحه نمایش 40 اینچ و 50 اینچ تولید شده است.
اما هر دو نوع آن دارای یک صفحه نمایش فول اچ دی FULL HD ، پورت USB ، امکان ضبط و ذخیره برنامه های تلویزیونی روی فلش ، گیرنده دیجیتال داخلی ، و مدلهای اسمارت دارای یک کنترل جادویی MAGIC اضافی در کنار کنترل ساده بودند.
با مرور کردن تصاویر زیر با قسمت های داخلی تلویزیون XVISION XS5020 بیشتر آشنا می شوید

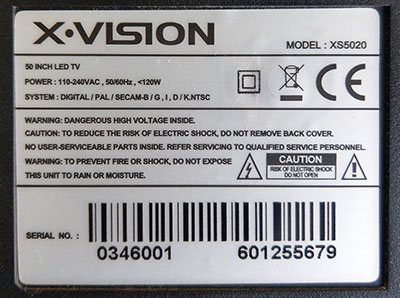

تصویر زیر لیبل پشت تلویزیون است کهبا توجه به سریال نامبر و برسی آن در سایت مادیران می توانید از تاریخ گارانتی و مدت باقیمانده ضمانت آن مطلع شوید :
ورود به صفحه برسی گارانتی تلویزیون ایکس ویژن
اطلاعات دیگری که از لیبل پشت تلویزیون میشه فهمید میزان مصرف برق این مدل که 120 وات است و سیستم دریافت و پخش شبکه های تلویزیونی : PAL / DIGITAL و ... مباشد.

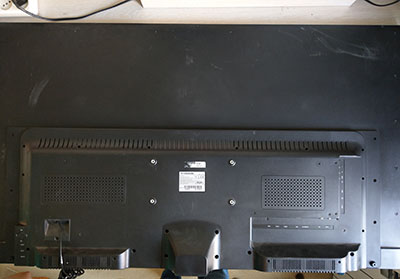

تصویر زیر تلویزیون XS5020 بعد از باز شدن پایه رومیزی که با 4 عدد پیچ فلزی بلند متصل بوده است را نشان میدهد.

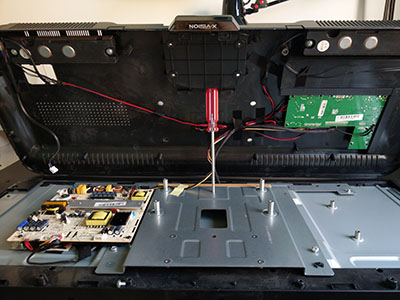

تصویر زیر بعد از باز شدن پشچ های قاب پشت و جدا شدن قاب میباشد و شما میتوانید تمامی قطعات و قسمت های داخلی را مشاهده نمایید. از عکس مشخص است که برد پاور POWER روی شاسی فلزی صفحه نمایش بسته شده است و برد مین برد MAIN BOARD روی قاب پشت
تصویر زیر برد پاور POWER یا همان تغذیه است ، این برد وظیفه دارد که ولتاژ ورودی ( برق شهر در ایران 220 ولت متناوب AC ) را دریافت و در خروجی ولتاژ یکسو شده و مستقیم DC با مقادیر مورد نیاز در بخش هایی مانند مین برد و در بعضی مدلها برای بکلایت را تامین کند.
این برد پاور از نوع سوئیچینگ است و دارای دو بخش گرم HOT (ولتاژها در این قسمت AC هستند ) و سرد COLD ( ولتاژ ها در این بخش DC و با مقادی پایین ) می شود

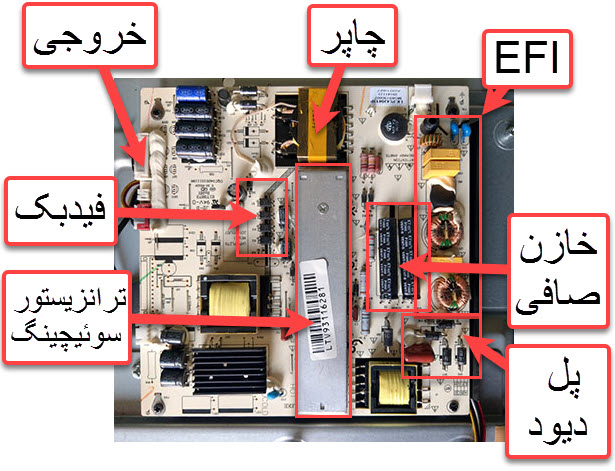

در تصویر زیر ما بخشهایی از برد پاور را برای درک بهتر شما مشخص کرده ایم البته بخشهای خیلی بیشتری داریم اما در یک عکس جای کافی برای نشان دادن تمامی بخش ها وجود ندارد اما برای آشنایی با منابع تغذیه سوئیچینگ و بخش های مختلف آن و تعمیرات تخصصی POWER ما یکمطلب جامع قبلا در وبلاگ قرار داده ایم پیشنهاد میکنم آن را مطالعه نمایید :
در تمامی برد های پاور بخش هایی بنام EFI که وظیفه فیلتر کردن نویز و اعوجاج های ولتاژ ورودی را دارد
پل دبود که وظیفه یکسوکردن ولتاژ AC وروردی به عهده آن است.
خازن صافی که در این مدل برای حفظ ظرافت از دو عدد خازن صافی کوچکتر که بصورت سری با هم بسته شده اند استفاده شده است.
از آیسی اپلوکوپلر برای عملکرد فیدبک استفاده می شود
ترانزیستور های سوئیچینگ زیر یک هیت سینک ( خنک کننده آلمینیومی ) بسته شده اند.
تصویر زیر مین برد تلویزیون XD5020 را نشان میدهد.

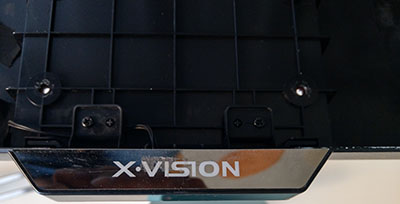

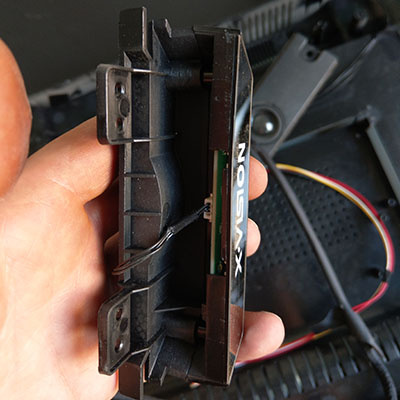

تصویر زیر چزاغ استندبای XS5020 است و همچنین در زمان روشن بودن تلویزیون یک LED سغید پشت این لوگو روشن می شود و نمای زیبایی دارد.

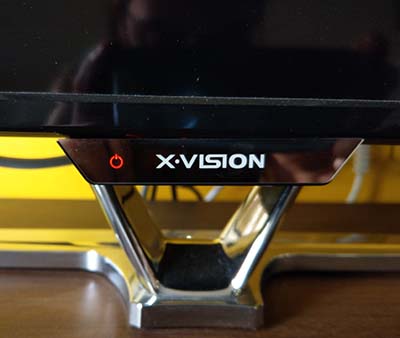

تصویر زیر برای زمانی است که تلویزیون خاموش است و فقط یک چراغ LED قرمز پشت آیکون POWER روشن است.

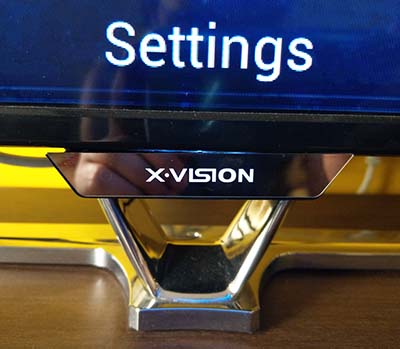

تصویر زیر زمانی است که تلویزیون روشن شده است و XVISION با نور سفید روشن است.

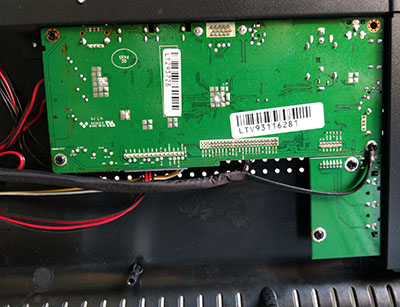

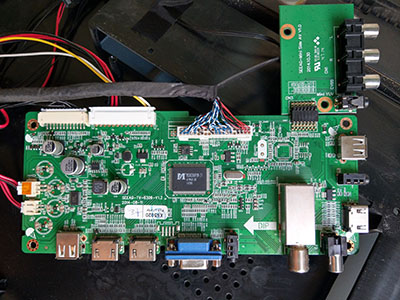

تصویر زیر مین برد ایکس ویژن XS5020 XVISION را نشان میدهد.
دقت نمایید که برای ورودی AV یک برد دیگر به برد اصلی متصل شده است.

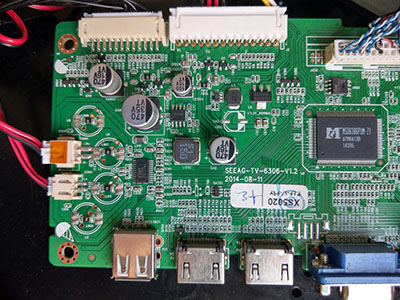

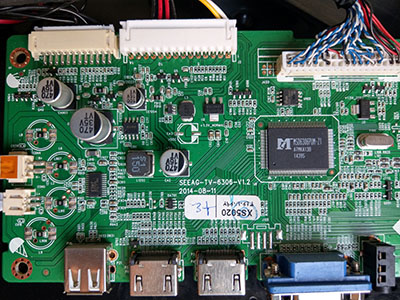

تصویر زیر مین برد را از نزدیک نشان میدهد و آیسی ها و ترانزیستور و سایر قطعات SMD

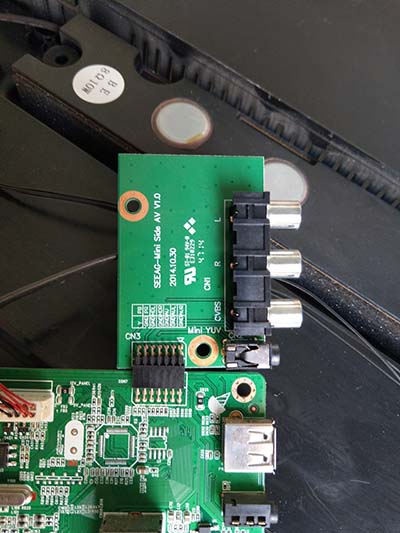

تصویر زیر محل اتصال AV BOARD به MAIN BOARD و پورت USB را نشان میدهد.

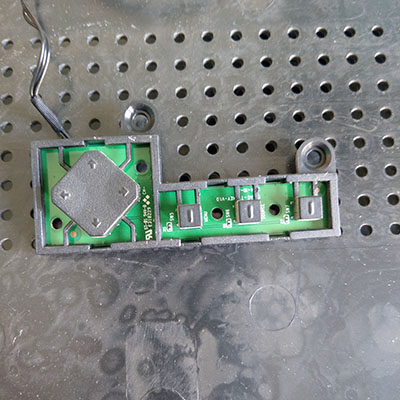

تصویر زیر از کنترل پنل روی دستگاه است ( کلید های کنترلی که روی خود TV قرار دارد )

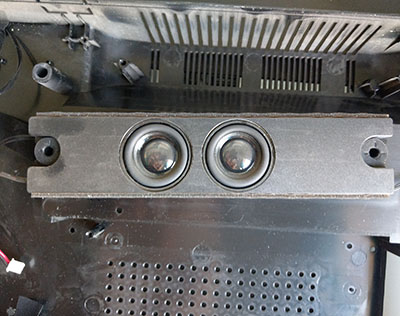

تصویر زیر اسپیکر را نشان میدهد ، مدل XS5020 از دو عدد اسپیکر 10W وات استفاده کرده است . که با قابلیت پخش صدای استریو می باشد . متاسفانه این مدل نیز سوراند Surround ندارد.

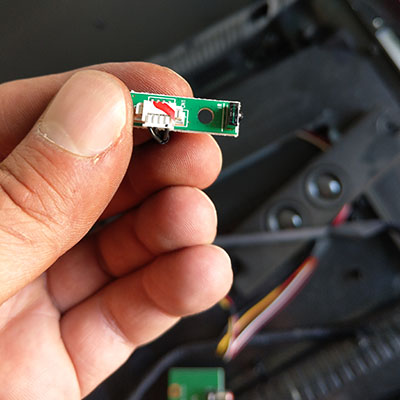

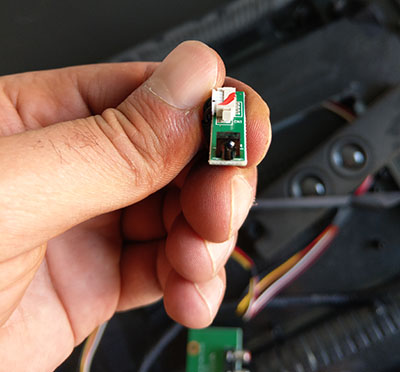

عکس زیر چشمی گیرنده کنترل است که پشت قاب استندبای است .
یک سنسور حساس به سیگنال های اینفرارد

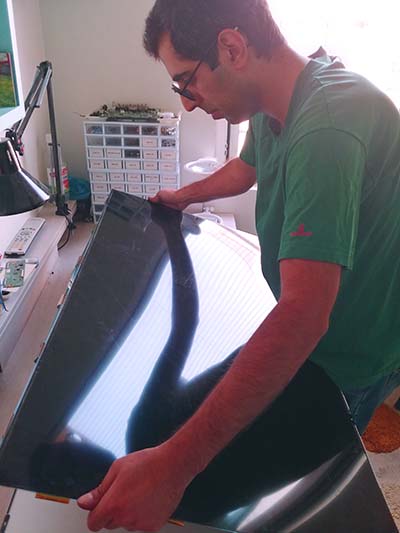

در زمان برداشتن لیکوئید بینهایت دقت نمایید مخصوصا در سایز های بزرگ چون اگر در لیگوئید یا کریستال موج یا تاب بوجود آید براحتی می شکند و هزینه بسیار زیادی و احتمالا غیر قابل تعمیر برای شما دارد - برای همین آن را به ارامی و با دقت بینهایت زیاد جابجا نمایید و بصورت ایستاده در محل امن و دور از تردد قرار دهید.

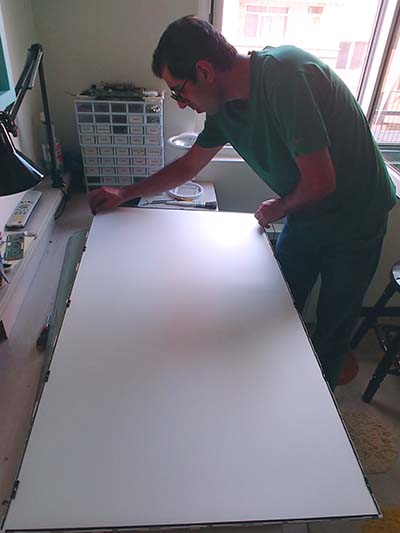

در تصویر زیر دیفیوزر در حال برداشته شدن است ، سعی نمایید که ترتیب و جهت دیفیوزر را بهم نزنید و شدیدا از کثیف شدن یا افتادن تار مو جلوگیری نمایید و در صورت مثیف شدن دقت نمایید کشیدن دستمال باعث بوجود آمدن لک می شود - اگر دیفیوزر کثیف شود - و قتی تلویزیون را کامل بستید و میخواهید تصویر بگیرید در زیر تصویر میتوانید سایه بوجود آمده از یک تار مو یا هر نوع آلودگی و جسم دیگر را مشاهده نمایید - بنابراین قبل برداشتن دیفیوزر دست خود را بشویید و اگر چیزی روی ان افتاد با فوت آن را پاک نمایید.

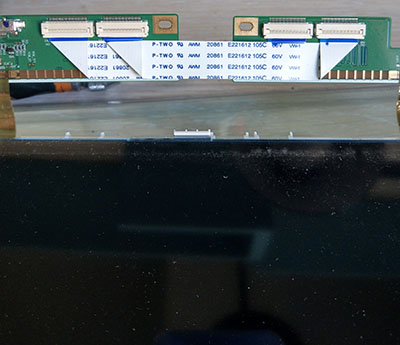

تصویر زیر برد آدرس پنل نمایش است.

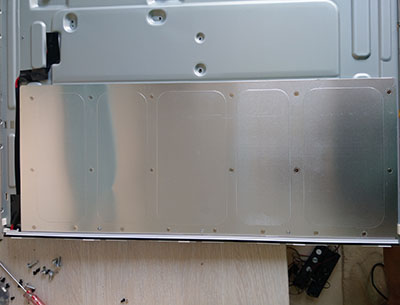

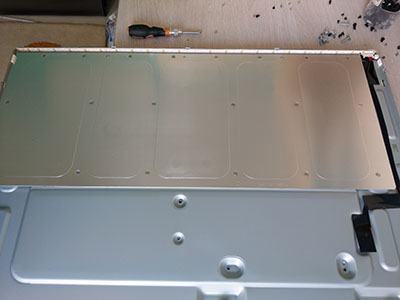

تصویر زیر هیت سینک خننک کننده بک لایت است.

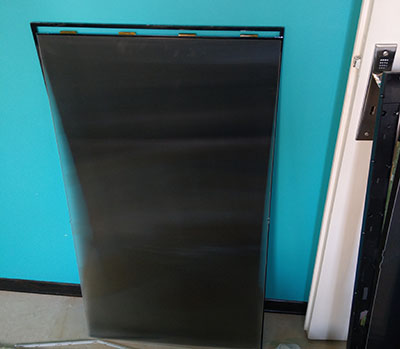

عکس زیر از لیکوئید گرفته شده است ، لیکوئید یا کریستال مایع
حساس ترین بخش تلویزیون لیکوئید است و با کمترین فشار و خم شدن می شکند - برای برداشتن و جابجایی لیکوئید باید خیلی دقت کنید و محل مناسبی برای آن داشته باشید - البته تصویر زیر چون تلویزیون از قبل شکسته بود و ما برای تهیه این مطلب داشتیم آن را باز میکردیم - لیکوئید را به دیوار تکیه داده ایم.

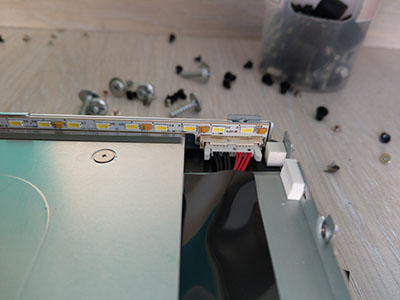

تصویر زیر بکلایت و کانکتور آن را نشان میدهد
در تصویر زیر شما می توانید یک لاین LED را ببینید.
دانلود | ایپرام | فلش | اپدیت | پروگرام | XS5020 | XS4020 | XVISION
ایرادات رایج ایکس ویژن LED XS5020
1- ایراد بک لایت
تماس های زیادی برای مشکل بکلایت این مدل داشته ایم که نشونه ؟آن تاریک شدن بخشی از تصویر تلویزیون است - حتی خود بنده که در منزل تلویزیون XS4020S دارم با مشکل بکلایت روبرو شدم و سمت راست تصویر حدود 10 سانتی متر تاریک شده بود.
تعویض بکلایت یا تعمیر بکلایت
بسیاری از تعمیر کاران بین تعمیر و تعویض دچار شک و تردید هستند اما من همیشه پیشنهاد میکنم بکلایت را تعویض کنید تا از تعمیرات مجدد در کوتاه مدت راحت شوید ولی هزینه تعویض معمولا بیشتر از تعمیر می شود.
2- روشن نمی شود | NO POWER
یکی دیگر از ایردات بیشتر مشاهده شده در این مدل این است که تلویزیون روشن نمی شود ، همین ایراد چند شکل دارد :
چراغ استندبای روشن میباشد : (نور سفید پشت لوگو XVISION و علامت پاور )
اگر چراغ استندبای روشن باشد حالا چه به رنگ قرمز و چه به رنگ سبز یعنی پاور سالم است ( به احتمال خیلی زیاد ) و مین برد ایراد دارد .
چراغ استندبای خاموش است :
در این حالت یعنی به احتمال زیاد پاور POWER ایراد دارد که هیچ ولتاژی در دستگاه وجود ندارد. ( از وصل بودن کلید اصلی برق در زیر سمت راست TV مطمئن شوید.
اگر چراغ استندبای خاموش باشد مشکل شما سخت تر است و تعمیر مراحل طولانی تری خواهد داشت.
این مطلب در حال تکمیل و بروزرسانی است
