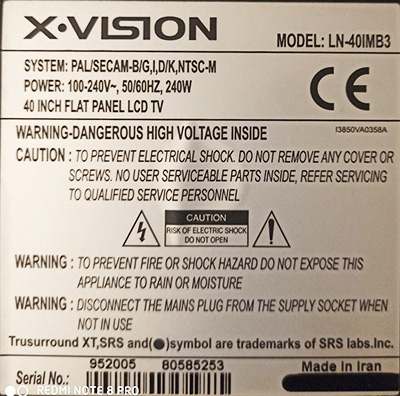

تعمیرات تلویزیون ایکس ویژن XVISION LN-40IMB3

تولید : صنایع مادیران سال 1386

گارانتی : مادیران ( پایان گارنتی سال 1388 )

نوع پنل بکلایت : لامپ مهتابی CCFL  هجده عدد

پاور | مین | اینورتر | تیکان | پنل | بک لایت

فروش | خرید | قیمت | تعویض

power | main board | T-CON | PANEL

چند روز پیش دوستی از منطقه چهاردیواری تهران شهرک نت با دفتر تعمیرات ما بابت تعمیرات یک تلویزیون ایکس ویژن مدل LN40IMB3 تماس گرفت ، برای رفع ایراد به منزل مشتری مراجعه کردیم

ایراد :

تلویزیون چراغ استند بای روی زرد ثابت میماند و اتفاقی نمی افتد

مراحل تست اولیه :

از چراغ استند بای ازرد ثابت این نتیجه گرفته می شود که پاور تلویزیون مشکل دارد و نمیتواند ولتاژ اولیه برای روشن شدن دستگاه را تامین کند.

برای برسی بیشنر برد پاور را از تلویزیون جدا کردیم ، در خروجی کانکتور پاور به مین برد یک مقاومت یک کیلو اهم بین پایه استارت و گراند لحیم کردیم و پاور را به برق متصل کردیم ( نکته مهم : اگر به تعمیرات آشنایی ندارید به هیچ وجه این مراحل را انجام ندهید چون با برق مستقیم درتماس هستیم و بسیار خطرناک هست ) برای اینکه باید در خروجی پاور بار ( مصرف کننده ) وجود داشته باشد تا برد پاور تمامی ولتاژ های مورد نیاز در خروجی را تامین کند ، در غیر این صورت فقط ولتاژ 5 ولت استند بای را خواهید داشت ، در تست پاور POWER مشخص شد هیچ ولتاژی در خروجی نداریم و تمامی ولتاژ ها صفر هستند .

به قسمت اولیه پاور ( بخشی که برق AC ) هست برگشتیم ، برق را از جک ورودی دنبال کردیم ، برق در پل دیود درست بود و دوپایه وسط که با علامت AC مشخص شده 220 ولت را داشت و در دو پایه مثبت و منفی 330 ولت برق داشتیم ، روی دو پایه خازن صافی هم 330 ولت را داشتیم اما بعد از ان ولتاژ ها صفر می شد.

یک خازن صافی دوم هم داریم که قبل از آیسی پاور قرار دارد ، روی دو پایه ان ولتاژ صفر بود ، بیشتر برسی شد دیدیم دارای لحیم سردی شده ، در زمان رفع لحیم سردی کلا پد قطع شد ، متاسفانه بر اثر جرقه ای که از نوسان برق شهری داشته خازن صافی پد برد را سوزونده است ، مجبور شدیم با سیم کشی دوباره لاین را درست کنیم و خازن صافی را هم تعویض کنیم.

تست گرفتیم و تمامی ولتاژ ها را در خروجی داشتیم.

پاور را روی تلویزیون بستیم ، تلویزیون روشن میشد اما بکلایت نداشت.

صدا هم داشتیم و با چرغ قوه میشد تصویر را در پنل دید اما بکلایت خاموش بود

تلویزیون را از شاسی باز کردیم و به اینورتر رسیدیم ، تمام آیسی ها و فت ها و خازن های روی اینورتر سوخته بود ، مشخص بود بر اثر سوختن رگولاتورها جریان زیادی از برد کشیده شده و قطعات زیادی سوخته است.

سیم های رابط در تمام تلویزیون به دیلیل مصرف طولانی و محیط گرم خشک و شکننده شده و با هز دست زدن قطع میشدن ، پلاستیک سوکت ها خشک شده بودن و همه شکستن ، تعمیر این تلویزیون از سخت ترین تعمیرات بود و حدود 4 ساعت طول کشید ، در آخر مشخص شد علاوه بر اینورتر لامپ های مهتابی CCFL هم سوخته است و باعث قطع و وطل سریع بکلایت میوشد ، در نهیات مجبور به تعویض بکلایت شدیم.

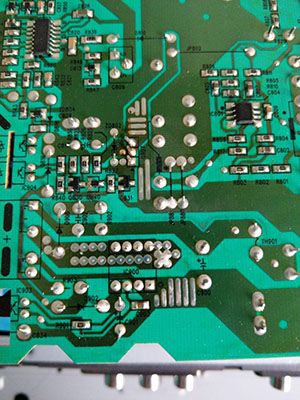

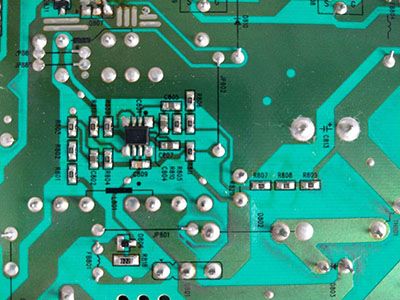

یکی از قسمت هایی که در بخش هات hot یا همان بخش ac برد های تغذیه باید برسی کنید ، وجود ولتاژ کافی برای شروع به کار آیسی 5501 که در اینجا نقش آیسی اصلی برای روشن شدن و شروع بکار بخش بکلایت را دارد ، میباشد . در ادامه سه تصویر از مدار run dc و START UP استارت آپ برای شما قرار میدهیم که بعد از عبور ولتاژ از پل دیود و قبل از رفتن به خازن صافی بزرگ و اصلی یک انشعاب از مسیر ولتاژ مثبت گرفته میشود و بعد از عبور از 3 مقاومت ولتاژ آن کاهش پیدا میکند تا برای VCC آیسی 5501 مورد استفاده قرار گیرد :

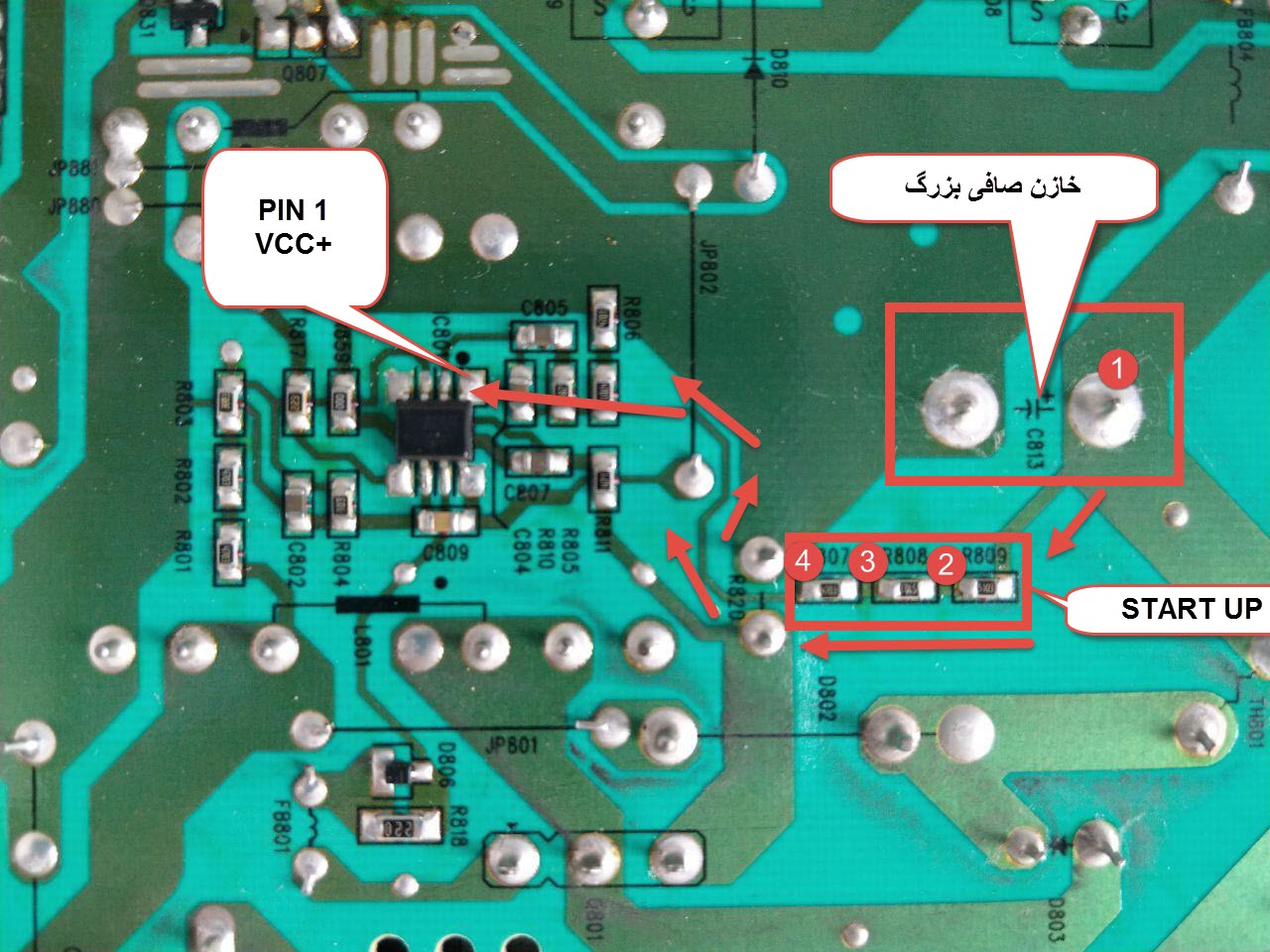

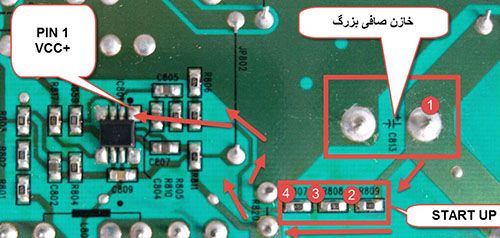

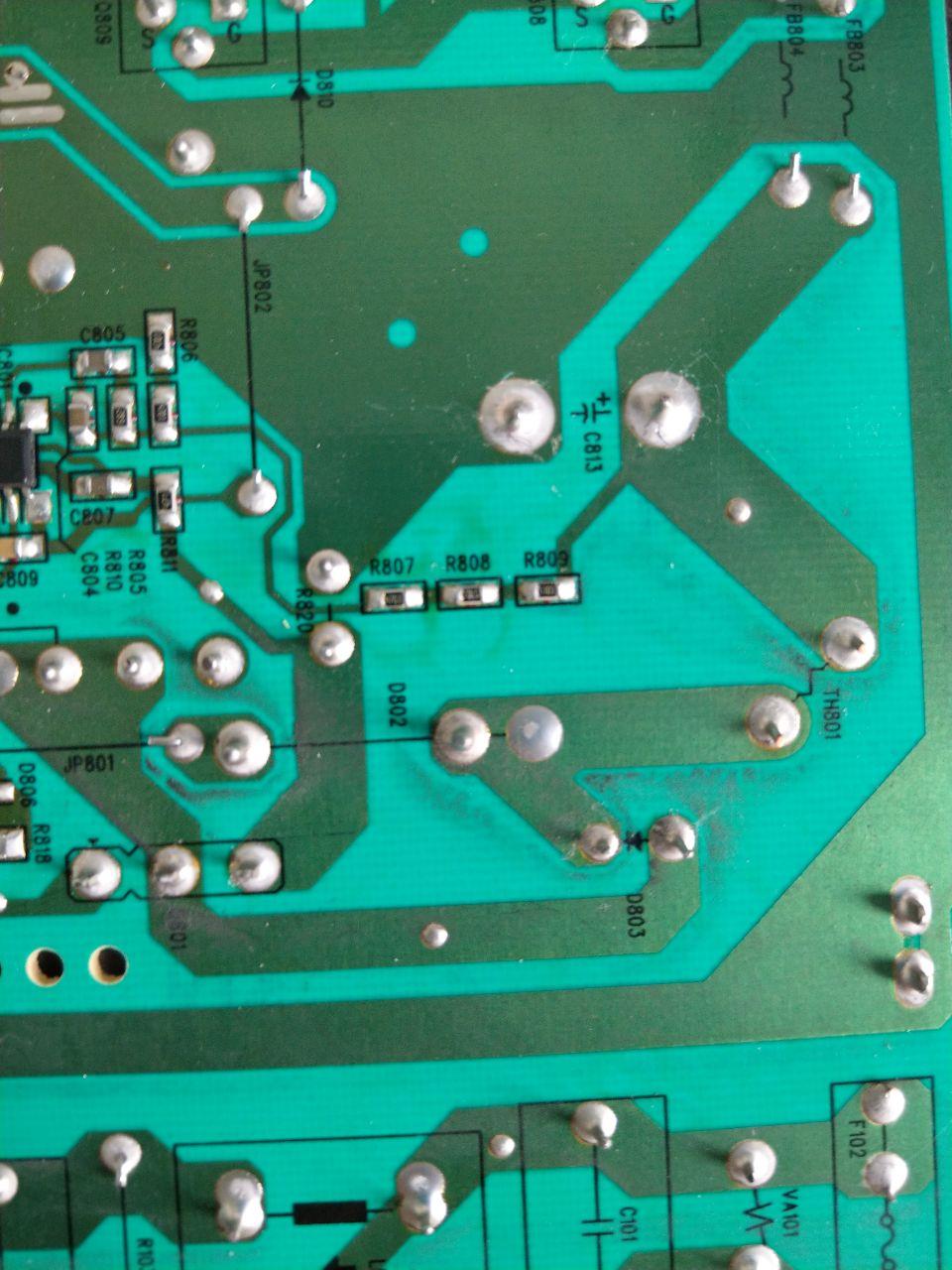

در تصویز زیر خازن صافی بزرگ با کد فنی C813 با ظرفیت 120 میکرو فاراد و ولتاژ نامی 450 ولت وجود دارد ، این خازن بعد از پل دیود یکسو کننده RECTIFIRE قرار دارد و ولتاژ یکسو شده را صاف میکند ، ولتاژ DC در دو سر این خازن حدود 300 ولت میباشد ، از پایه مثبت ان یک مسیر انشعاب دیگر هم گرفته می شود و به سه عدد مقاومت SMD با مقادیر بالا وارد می شود ، اگ شما با ولتمتر ، در حالت DC و رنج اتوماتیک یا بالای 200 اندازه گیری کنید ( پراپ منفی به پایه منفی خازن صافی ) پراپ قرمز مثبت را به قبل اولین مقاومت بزنید همان 300 ولت است ، بعد از مقاومت را اندازه گیری کنید حدود 90 ولت میشود ، بعد از مقاومت دوم حدود 40 ولت و بعد از اخرین مقاومت حدود 2 ولت الی 5 ولت ( بسته به ولتاژ مورد نیاز برای راه اندازی آیسی IC 5501 ).

دانلود تصویر بالا با کیفیت

برد پاور تلویزیون مدلهای

a1t4n40se00 schematic

a1t6l30ss11 schematic

دانلود تصویر بالا با کیفیت زیاد

تعمیر تلویزیون  LN-40IMB3 با :

تعمیر برد پاور  ( هزینه با تعویض قطعات 150 هزار تومان )

تعویض برد اینورتر ( قیمت اینورتر 250 هزار تومان )

تعویض لامپ یکلایت ( تعویض کامل 400 هزار تومان )

به نتیجه رسید و هزینه بسیار زیادی برای مشتری داشت.

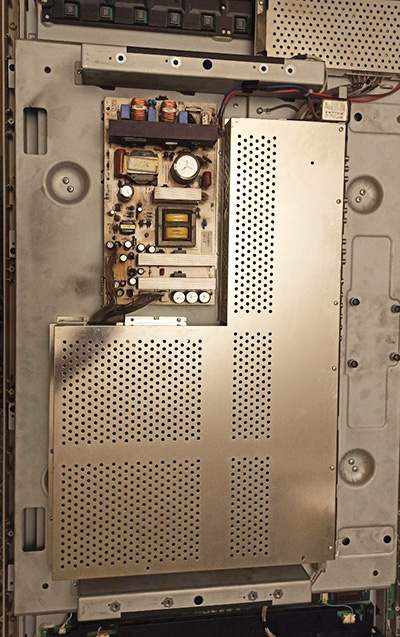

دقت نمایید مین برد و ای وی برد توسط یک شیلد فلزی که عمل هیت سینگ و نویز گیری را انجام میدهد حفاظت میشود

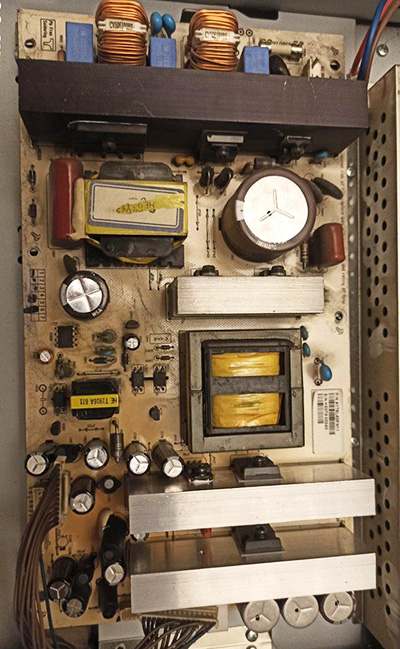

در تصویر زیر برد پاور LN40IMB3 را مشاهده می نمایید ، برد این مدل از پاور های دیگر برزگتر هستند.

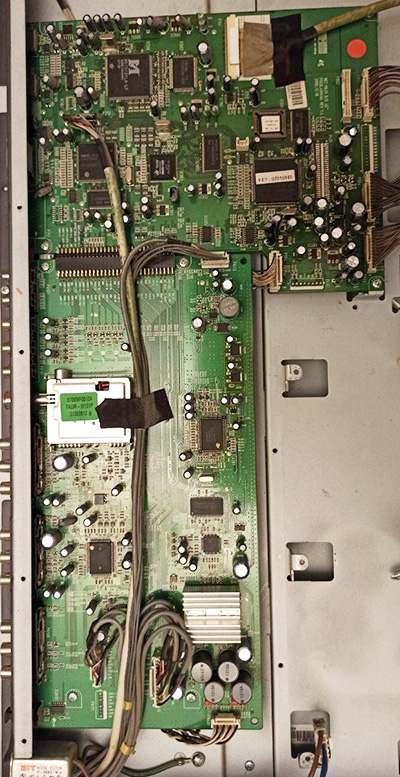

در تلویزیون LN-40IMB3 برد مین MAIN و برد AV داریم که به هم متصل هستند و در صورت بروز خرابی میتوان یکی از اناه را تعویض کرد.

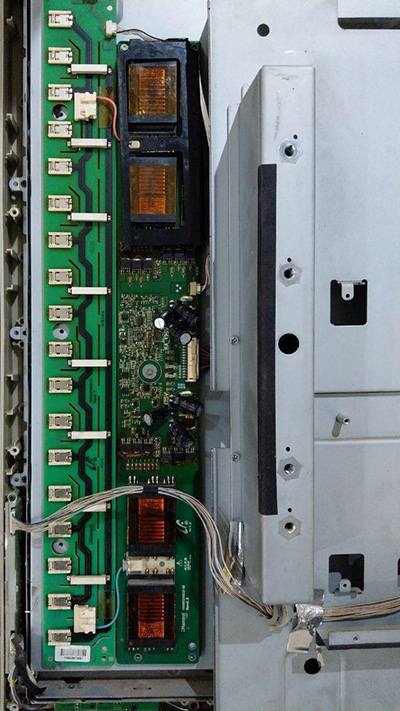

در تصویر زیر اینورتر LN-40IMB3 شرکت ایکسویژن را مشاهده مینمایید که تولید مادیران است.

به این مدل اینورتر شانه ای گفته میشود .

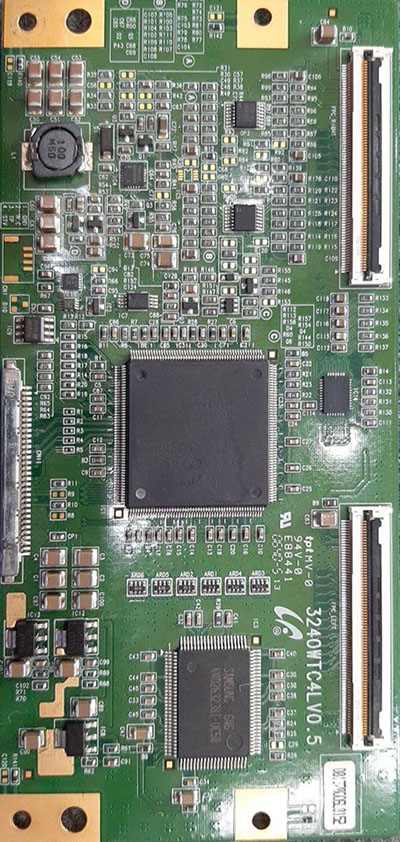

تیکان | t-con | برد تصویر | lvds

lc-40imb3

دانلود تصویر بالا با کیفیت عالی

خرابی کنترل تلویزیون - قفل کودک

یکی دیگر از ایراداتی که در تلویزیون LN40IMB3 دیده میشود عدم کارکردن کنترل از راه دور است ، در بدترین حالت اگر مشتری قفل کودک کلیدهای جانبی روی خود دستگاه را فعال کرده باشد دیگر نمیتواند تلویزیون را روشن کند ، بهترین راهنمایی به شما عزیزان این است که ابتدا کنترل را تست کنید ، برای این کار چشمی جلوی کنترل را با دوربین موبایل خود نگاه کنید ، کلید ها رو بزنید ، باید نور سفید دیده شود ، این نور همان IR یا اینفرارد هست که با چشم عادی دیده نمیشود اما با دوربین میتوانید مشاهده کنید .

چک کنید کلید پاور سالم باشد ، باطری را نیز تعویض کنید ، در غیر اینصورت کنترل یدکی تهیه کنید ، و اگر با هیچ روشی موفق به روشن کردن تلویزیون نشدید با ما تماس بگیرید تا جهت تعمیرات تغدیه به منزل و محل کار شما مراجعه نماییم.
