آموزش و انجام تعمیرات تلویزیون LED ایکسویژن مدل :

24XS430 | 24XS432 | 24XS450 | 24XS460

در این وبلاگ مطالب زیادی درمورد تعمیرات تلویزیونهای ایکس ویزن مدل : LE-24D20 و LE-24D30 و LE-24D40  و LE-24D50 تهیه و برای مشاهده شما قرار گرفته است ، برای همین امروز تصمیم گرفتیم که اطلاعاتی در مورد مدل های جدید تولیدی شرکت مادیران که هنوز در بازار فروخته می شوند و خیلی از آنها گارانتی دارند ، اطلاعات مفیدی را به حضور شما برسانیم.

بزرگترین تفاوت بین سری D تلویزیون ایکس ویژن با سری XS در چیست ؟

با اطمینان میتوان گفت تفاوت اصلی در این دو سری محصولات شرکت بزرگ مادیران در این است که مدل های سری D از دو برد جداگانه برای عمل پاور POWER و مین MAINBOARD استفاده میشود ، اما در سری XS برد مین و پاور با هم مشترک هستند ، البته مدار پاور توسط خط سفیدی مشخص شده است ، اما جهت کوچک سازی و سبک سازی تلویزیون های LED XVISION در سایزهای کوچک بهتر است در حد توان برد ها را کمتر کرد.

تفاوت مدل پایه - بزرگترین تفاوت ظاهری :

از این چهار مدل 24XS430 | 24XS432 | 24XS450 | 24XS460 از نظر فنی تفاوت های خیلی خیلی کمی دارند ، و تقریبا از نظر امکانات جانبی مانند تعداد ورودی و خروجی ها ( HDMI ) ( USB ) و سایر ورودی ها با هم یکسان هستند و کیفیت تصویر FULL HD میباشد و نسبت کنتراست ها یکسان یا نزدیک به هم هستند ، اما تفاوت اصلی این سه مدل در مدل پایه رومیزی آنها میباشد . که پایه رومیزی 24XS460 شبیه تلویزیونها میباشد و دو تا پایه جانبی دارد اما مدل های 24XS430 و 24XS432 و 24XS450 پایه میانی وسط مانند سری D مدل : LE24D20 و LE24D30 و LE24D40 و LE24D50 دارند.

ایرادات رایج :

تصویر دارد - صدا ندارد

آموزش رفع ایراد :

تلویزیون صدا ندارد :

در صورتی که هر یک از مدل های 24XS430 یا 24XS432 یا 24XS450 یا 24XS460 دچار مشکل صدا شوند مراحل زیر را انجام دهید :

اگر تعمیرکار هستید :

سیگنال خروجی CN12 را چک کنید ؟

حالت اول : سیگنال دارد = مشکل از اسپیکر است - آنها را تست کنید.

حالت دوم : سیگنال ندارد = به تست بعدی بروید ( تست آمپلی فایر )

تست آمپلی فایر :

چک کنید که آمپی فایر ولتاژ داشته باشد و سیگنال ورودی هم وجود داشته باشد

حالت اول : سگنال دارد = چک کنید آمپلی فایر روی قطع و ولوم صفر نباشد - بعد  آی سی U13:VA2221 را تعویض کنید

حالت دوم : سیگنال ندارد = منبع تغذیه را چک کنید و مدار سیگنال امپلی فایر را چک کنید.

ایرادات رایج :

تصویر ندارد - صدا دارد

آموزش تعمیرات

تلویزیون تصویر ندارد و صفحه سیاه است

اگر تلویزیون ایکس ویژن در مدل های 24XS430 یا 24XS432 یا 24XS450 یا 24XS460 تصویر ندهد و صفحه سیاه باشد مراحل زیر را برای عیب یابی انجام دهید.

برسی کنید بک لایت روشن است یا خیر ؟:

حالت اول : بک لاین روشن است = ابتدا تست کنید که LVDS ولتاژ 12 ولت را داشته باشد (ترانزیستور L1 را تست کنید و مدار پاور را نیز برسی نمایید - برنامه دستگاه را آپدیت کنید (FIRMWARE)

حالت دوم : بکلایت خاموش است = مدار راه انداز LED را چک کنید و ADJ صفر ولت باشد.

ایراد رایج :

روشن نمیشود - پاور ندارد

آموزش تعمیرات

برای حل مشکل روشن نشدن تلویزیون LED ایکس ویژن XVISION  در مدل 24XS430 یا 24XS432 یا 24XS450 یا 24XS460 مراحل زیر را دنبال کنید:

در زمانی که دستگاه استند بای است چک کنید که ولتاژ 12 ولت وجود دارد یا خیر ؟

حالت اول : ولتاژ 12 ولت را نداریم = عیب از بخش تبدیل مدار ولتاژ AC به ولتاژ DC است،آن را چک کنید.

حالت دوم : ولتاژ 12 ولت راداریم = روی مین برد L5D2 را چک کنید که 5 ولت را داشته باشد - روی مین برد L1D2 را چک کنید باید 3.3 ولت داشته باشد ( اگر این دو ولتاژ را ندارید - مدار DCDC هر دو ولتاژ 5 ولت و 3.3 ولت را چک کنید ) - اگر ولتاژ ها را داشتید به مرحله بعدی بروید :

در زمان روشن بودن دستگاه L1D5 باید 1.05 ولت ولتاز داشته باشد و UP2D هم 1.5 ولت ولتاژ داشته باشد. ( اگر این ولتاژ ها را نداشتید مدار DCDC هر دو قطعه نام برده شده را چک کنید ).

ایراد رایج :

کانال دریافت نمیشود

بعد از جستجوی اتوماتیک شبکه تلویزیونی پیدا نمی شود.

یکی از بیشترین ایراداتی که از طرف مشتریان به دفاتر نمایندگی یا تعمیرگاه های خارج گارانتی اطلاع داده می شود این است که تلویزیون LED ایکس ویژن انها بعد از کانال یابی کردن شبکه ای را پیدا نمی کند.

تقریبا 99 درصد این موارد مشکل از خود آنتن محل است و فقط 1 درصد مواقع مشکل از تلویزیون است.

آموزش عیب یابی / مشکل عدم کانال یابی

در صورتی که تلویزیون 24 اینچ ایکس ویژن در هر کدام از مدلهای 24XS430 یا 24XS432 یا 24XS450 یا 24XS460 بعد از کانال یابی ، هیچ شبکه دیجیتال یا آنالوگ را دریافت نکرد آموزش زیر را جهت رفع مشکل دنبال کنید :

ابتدا مطمئن شوید که از طریق سیم آنتن سیگنالی به تلویزیون وارد میشود

اگر سیگنال ندارید که به سرغ آنتن و سیم آنتن بروید.

اگر از آنتن مطمئن شدید و فکر می کنید جزو یک درصد خرابی تیونر هستید مراحل زیر را دنبال کنید :

1- چک کنید که تیونر دیجیتال ولتاز 3.3 ولت داشته باشد

اگر ولتاژ 3.3 ولت ندارد = مدار پاور را چک کنید

اگر لتاژ 3.3 ولت دارد = پایه های 2 و 3 از سلف شماره هشت U8 باید 12c داشته باشد.

اگر 12C ندارد = مدار افزایش ولتاژ و بالا برنده را چک کنید

اگر 12C دارد = پایه 10 و 11 سلف U8 را چک کنید که سیگنال IF را داشته باشد.

اگر سیگنال IF را دارد = سلف U3 و سلف U18 را تست کنید.

اگر سیگنال IF را ندارد = مدار خارجی سلف U8 را چک کنید

اگر مدار خارجی U8 درست است = تیونر را تعویض کنید

اگر مدار خارجی U8 درست نیست = مدار خروجی را تعمیر کنید.

ایراد رایج :

در ورودی AV تصویر ندارد

در صورت عدم وجود سیگنال در ورودی AV سلف U18 را تعویض کنید.

آموزش تعویض بکلایت XS2450 اگر به دریافت آموزش روش و مراحل تعویض دست کامل بکلایت مانیتور / تلویزیون ایکس ویژن XVISION مدل XS2450 علاقه مند هستید به ادامه این مطلب مراجعه نمایید :

نمایندگی | تعمیرات | تلویزیون | ایکس ویژن | 24XS450 | بکلایت | مین برد | فلش

تاریخ : 4 تیر 1400

اخمروز با مراجعه حضوری یک مشتری عزیز به دفتر نمایندگی خدمات پس از فروش مادیران در غرب تهران ، با همراه داشتن یک دستگاه مانیتور / تلویزیون LED برند XVISION با مشکل تاریک بودن بخشی از تصویر ، درخواست دریافت خدمات را داشتند . بعد از باز کردن مانیتور توسط تکنسین شرکت ، مشخص شد بدلیل روشن ماندن شبانه روزی چند ساله دستگاه ( مانیتور در اتاق نگهبانی بوده و دوربین های ساختمان به آن متصل بودند و اصلا خامونش نمی شده است ) برای همین لامپ های بکلایت به قدری داغ و گرم شدند که باعث خراب شدن دیفیوزر و لایه پلاستیکی محکم نگهدارنده لیکوئید شده بودند ، شما با مشاهده تصاویر جدول زیر می توانید صبحت بنده را بهتر درک نمایید . برای رفع این ایراد بعد از اینکه مشتری با هزینه تعمیرات موافقت کردند ، اقدام به تهیه ال ای دی بار از کارخانه مادیران کریدم و بعد از رسیدن قطعه و تعویض بک لایت و دیفیوزر ، دستگاه به مدت یک روز زیر تست ماندذ و بعد از اطمینان از صحت تعمیر به مشتری اطلاع داده شد.

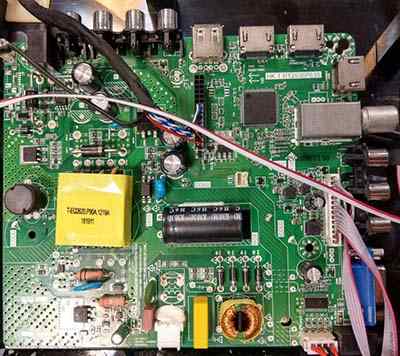

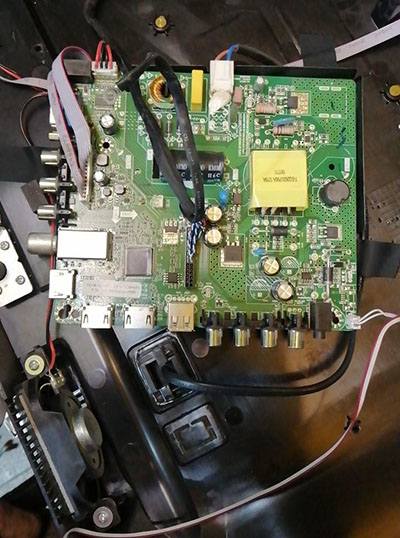

تصویر زیر مین برد تلویزیون ال ای دی ایکس ویژن مدل 24XS450 را نشان میدهد.

مشاهده عکس با کیفیت بالا XVISION MAINBOARD 24XS450

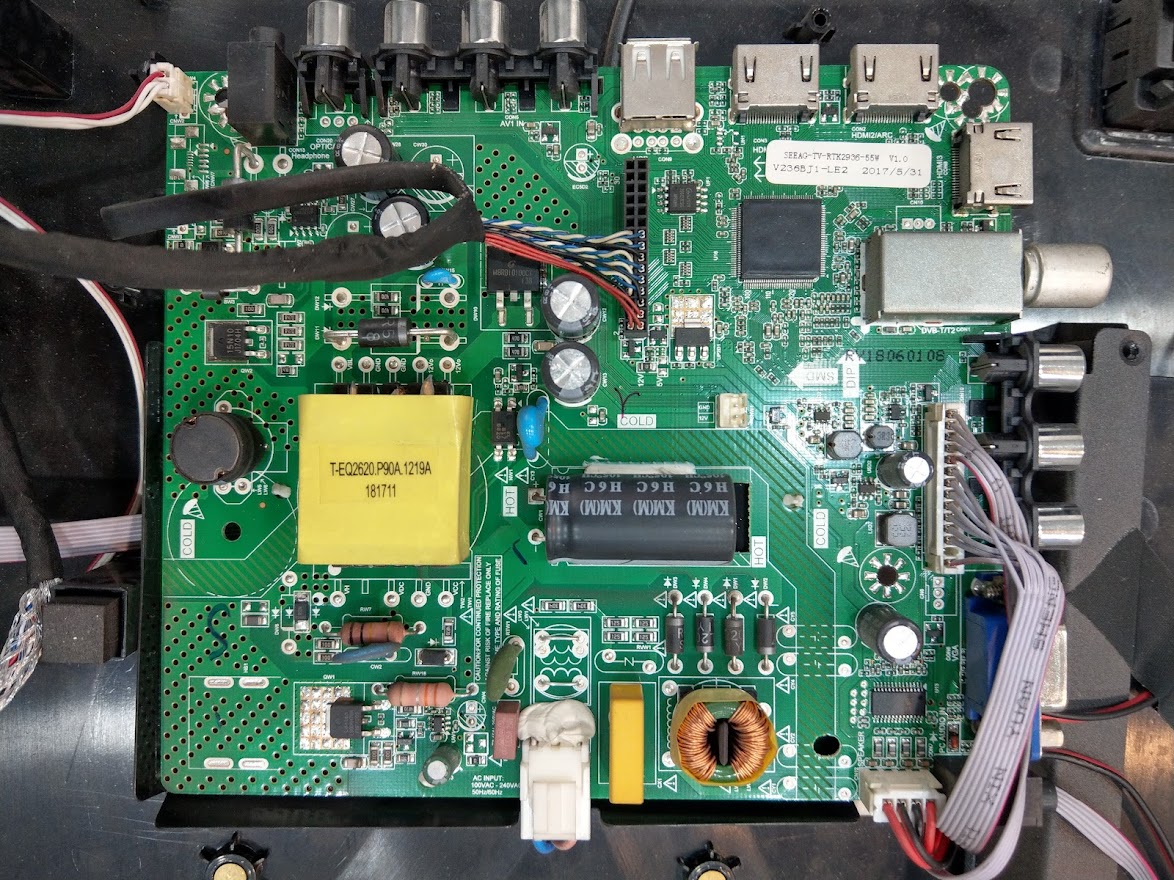

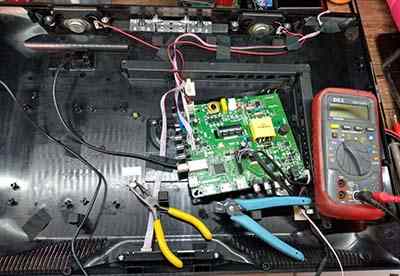

تصویر زیر تنها بودن مین برد ایکس ویژن 24XS430 را نشان میدهد ( بدون وجود برد پاور مجزا )

تعمیرات مانیتور تلویزیون ایکس ویژن مدل XS2450

یکی از ایرداتی که بصورت اپیدمی در تعداد زیادی از تلویزیون های ایکس ویژن سری مدل XS2450 دیده شده است مشکل صدا است ، به این صورت که صدا قطع می شود ، البته دقت نمایید در این مدل صدا کلا ضعیف است که این شمکل از اسپیکر های کم توان است و برای فضای کوچک مناسب است و در صورتی که شما این دستگاه را در محل کار ، مغازه یا جایی که فضای بزرگتری داشته باشد و رفت و آمد زیاد باشد نصب کرده باشید ( مخصوصا روی دیوار ) باید صدا را تا آخرین حد یعنی ولوم 100 زیاد کنید تا بتوانید صدا را متوجه شوید همین امر در طولانی مدت باعث میشود آیسی آمپلی فایر با تمام توان کار کند و حرارت تولید شده از ان نیز کم کم انتقال مناسبی نداشته باشد و در فصل گرما افزایش دما باعث خرابی آیسی آمپلی فایر و بطور کل خراب شدن بلوک صدا در مین برد شود . این ایراد خوشبختانه قابل تعمیر می باشد و کارشناسان و تعمیرکاران نمایندگی های ایکس ویژن مادیران به این رفع ایراد آشنایی کامل دارند .

یکی دیگر از مدلهای جدید شرکت مادیران ، تلویزیون / مانیتور XVISION مدل XS2450 است ، که به تازگی وارد بازار شده است. این محصول بیشترین تفاوتی که با مدلهای قبلی دارد ، برد تغذیه POWER BOARD آن است که در تصویر زیر مشاهده می نمایید .

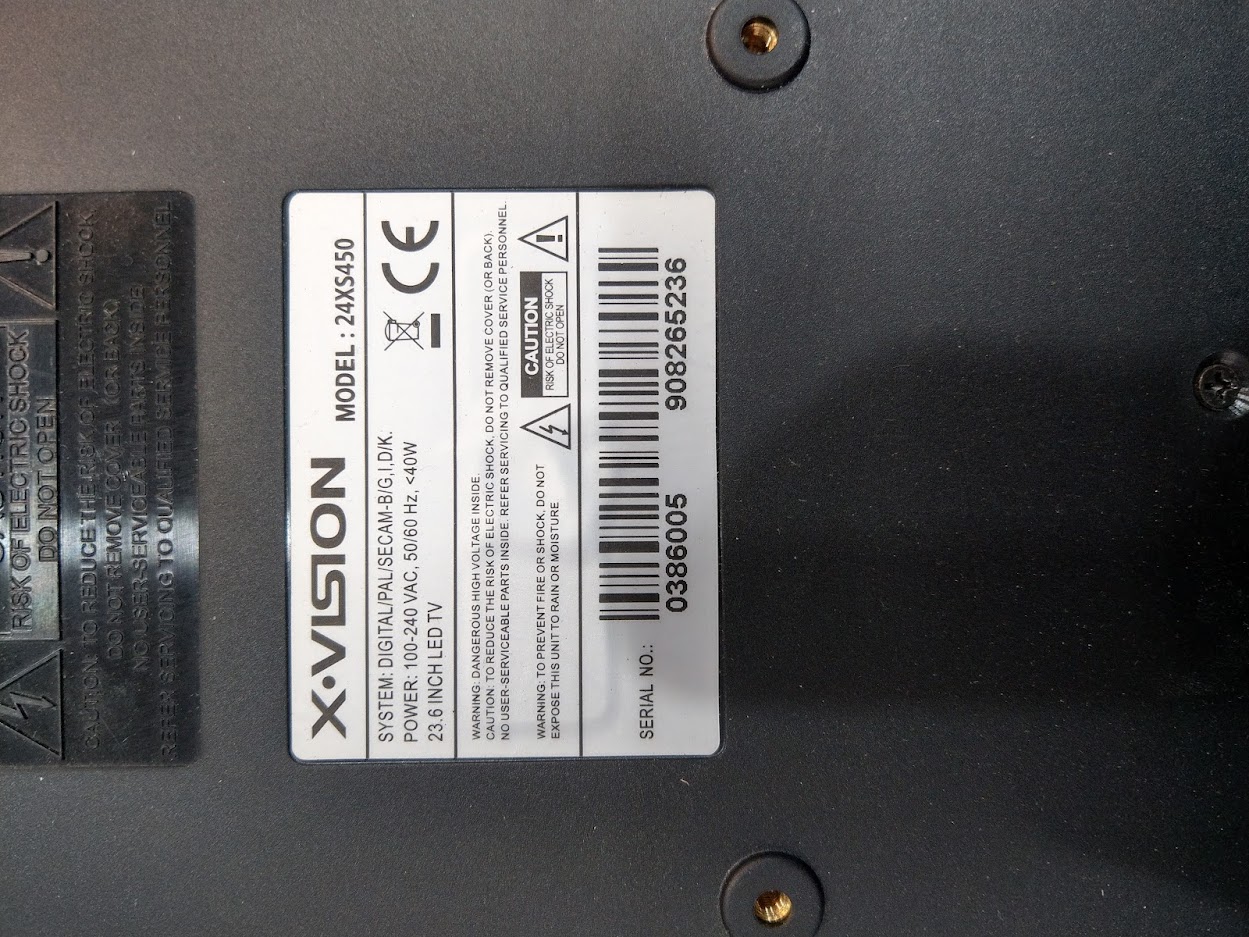

تصویر سریال نامبر تلویزیون XS2450 :

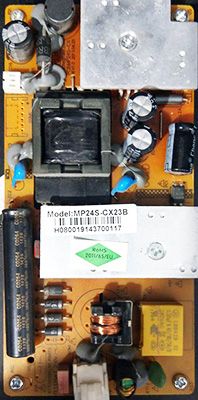

تصویر زیر برد تغذیه تلویزیون XS2450 :

تصویر زیر مین و پاور تلویزیون XS2450 را نشان میدهد :

ایراد XS2450

روشن نمی شود

اگر تلویزیون XS2450 شما روشن نمی شود و اصلا چراغ استندبای آن کاملا خاموش است ، دستگاه را باز کنید ، به سراغ برد تغذیه بروید ، کانکتورهای آن را جدا کنید ، اول با اهم متر فیوز را تست کنید ، اگر فیوز سوخته باشد که کار شما خیلی سخت است و باید تمامی قطعات بخش AC برد تغذیه را چک کنید ، اما اگر فوز سالم باشد باید POWER را به برق بزنید و با ولت متر ، ولتاژ های پین پاور به مین برد را اندازه گیری کنید ، برسی نمایید ولتاژ 12V و ولتاژ 5V را دارید یا خیر ، خازنهای الکترولیتی را از نظر ظاهری برسی نمایید ، اگر تلویزیون نشانه آب خوردگی دارد ، برد پاور را باز کنید و قسمت پشت آن را چک کنید ، اگر اثرات سولفاته دیده شود ، بهتر است برد را با تینر فوری و مسواک تمیز نمایید و صبر کنید کامل خشک شود ، و بعد دوباره ولتاژ گیری نمایید. اگر ولتاژها را داشته باشید باید سراغ مین برد بروید ، اگر هیچ دستوری برای روشن شدن نرود باید آی سی IC فلش را چک کنید ، برای اطمینان IC FLASH را با کمک هیتر و روغن لحیم با فلکسی از برد جدا کنید ، با کمک دستگاه پروگرامر سعی کنید از فایل خود فلش پشتیبان تهیه کنید ، اگر پشتیبان گیری با خطا مواجه شد ، حتما آی سی را تعویض کنید و پروگرام اصلی XS2450  را روی IC بارگذاری و لود نمایید. تصویر زیر نمای شماتیک آی سی فلش تلویزیون XS2450  ایکس ویژن را نشان میدهد. شماره آی سی : EN25Q میباشد که حافظه 32 مگا بایتی دارد

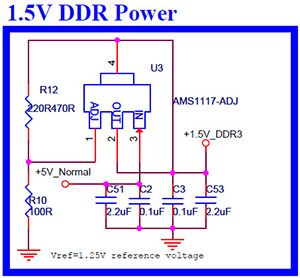

آی سی را به برد وصل کنید و تست بگیرید ، اگر جواب نداد ، ولتاژ های رگولاتور را تست کنید. دو عدد رگولاتور در مین برد تلویزیون XS2450 وجود دارد که نمای شماتیک آن را در زیر مشاهده مینمایید : یک رگولاتور 1.5 ولتب است که ولتاژ 5 ولت ورودی را که از طریق پایه شماره 3 (IN) وارد می شود و به ولتاژ 1.5 ولت تغییر میکند و از پایه شماره 2 که ( OUT ) است خارج می شود و پایه های ADJ و پایه مشترک شماره 4 به زمین (ارت ) متصل می شوند. نمای شماتیک رگولاتور 1.5 ولت ایکس ویژن

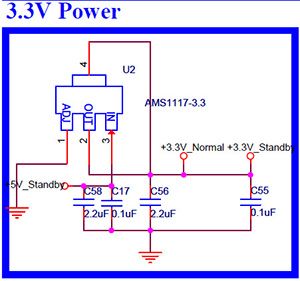

 رگولاتور دیگری که در مین برد XS2450 قرار دارد ولتاژ ورودی 5V دی سی مثبت را از طریق پایه شماره سه IN دریافت می کند ، و مقدار 3.3V ولت را در پایه خروجی 2 به برد میدهد ، پایه 1 و 4 هم اتصال به بدنه هستند. تصویر زیر نمای شماتیک رگولاتور 3.3 ولت ایکس ویژن را نشان میدهد.

قیمت مین برد تلویزیون ایکس ویژن :
برد اصلی مدل های نامبرده شده از 600 هزار تومان الی 900 هزار تومان قیمت دارند.

تعمیرات تلویزیون ایکس ویژن

24XS430 | 24XS432 | 24XS450 | 24XS460

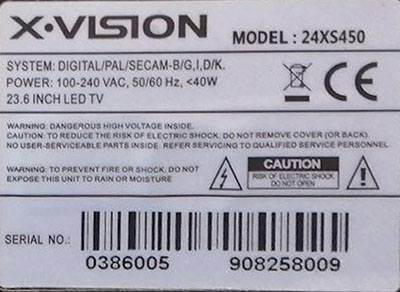

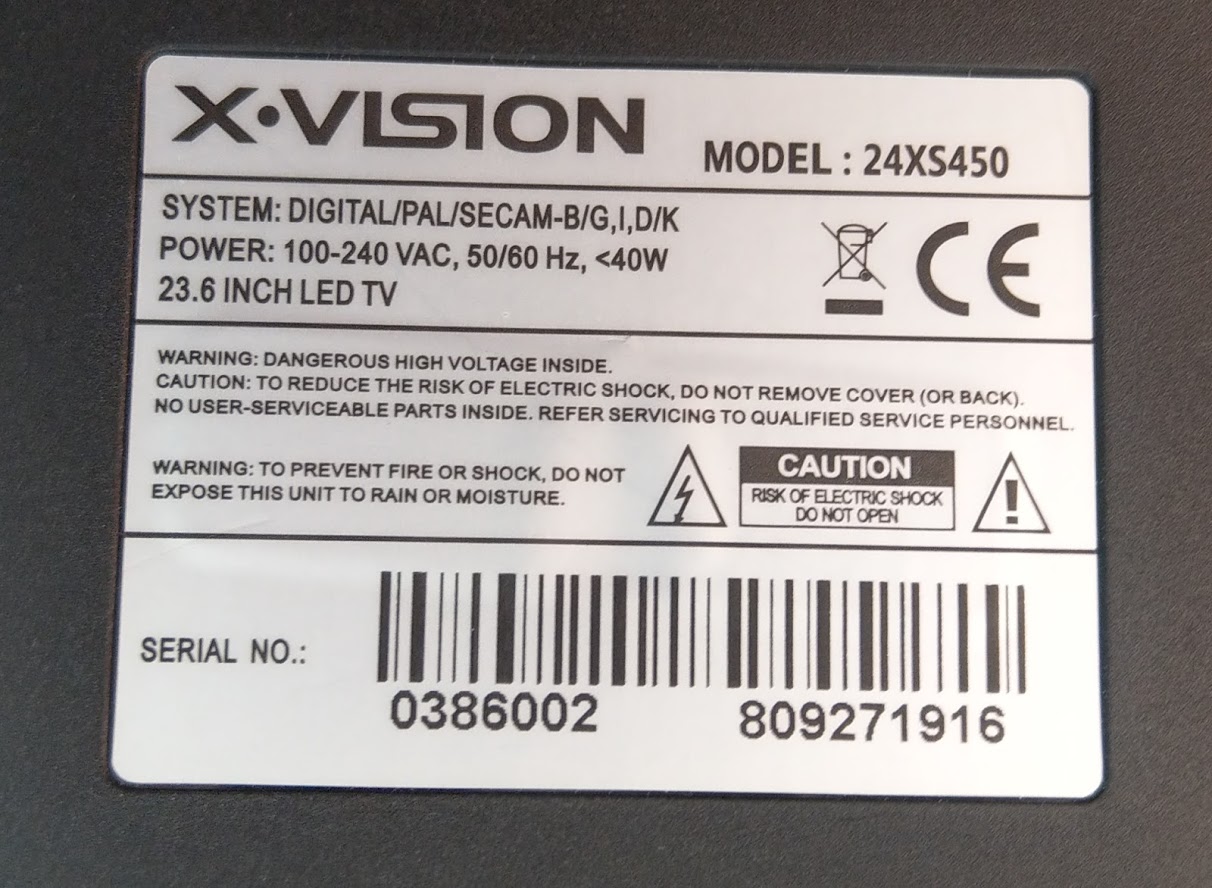

در تصویر زیر شما لیبل مشخثات یک دستگاه مانیتور 24XS450 را مشاهده میکنید که با ایراد موندن روی حالت استندبای به دفتر تعمیرات آورده شد .

در تصویر زیر شما مین برد 24XS450  را که در حالت استندبای گیر کده بود را مشاهده میکنید که با تعمیر و تعویض آیسی فلش و پروگرام مجدد و تعمیرات جزئی بر طرف گردید و تقدیم مشتری شد.

بیشتر ایرادی که بابت این مدلها با دفاتر تعمیرات گرفته میشود به دلیل سایز کوچک و استفاده کردن از انها در فروشگاهها خرابی و شکستگی پنل میباشد که فقط با تعویض پنل قابل حل میباشد.

تعمیرات 24XS432

LED TVXVISION MODEL 24XS432

MAIN BOARD | POWER BOARD | PANEL LCD

مین برد | پاور | تغذیه | پنل | خرید | فروش | قیمت

یکی دیگر از مدل های LED مادیران که در اواخر سال 1397 شروع به تولید و با گارانتی دو ساله وارد بازار ایران شد. این محصول مدل تجاری 24XS432   وارد بازار شد وچون گیرنده دیجیتال داخلی داشت و قابل نصب روی دیوار بود و قیمت مناسبی هم داشت ، خیلی سریع بین مغازه داران به محبوبیت رسید زیرا هم برای نمایش دوربین های مدار بسته وهم برای دریافت شبکه های تلویزیون DTV و هم پخش موزیک و فیلم از طریق پورت USB بود.

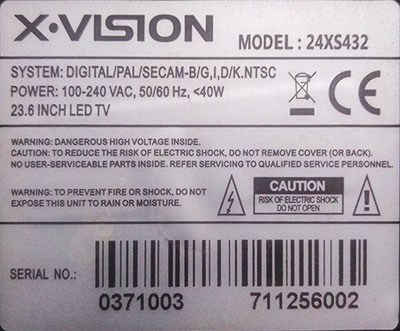

تصویر زیر لیبل مشخصات فنی و شماتیک برق و ویژگی های برق ورودی و مصرفی 24XS432 را نشان میدهد

طبق تصویر بالا مصرف برق 24XS432 برابر 40 وات است .

ایرادی که چند مورد با آن روبرو شدیم ،مشکل روشن نشدن است که در اکثر موارد مراجعه شده مشکل نوسان برق باعث سوختگی تغذیه شده بوده است .

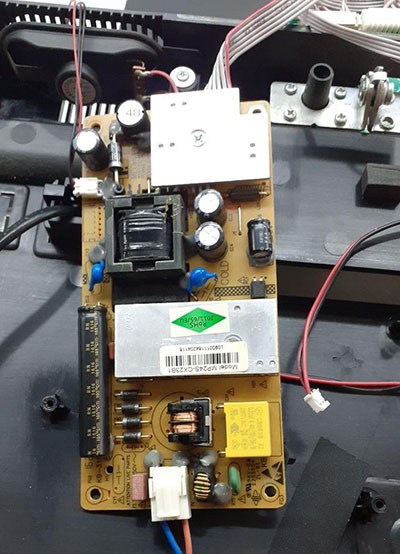

تصویر زیر برد تغذیه 24XS432  را به شما نشان میدهد که در مواردی با تعمیر تغذیه مشکل بر طرف و دستگاه روشن شده است و در مواردی که میزان آسیب بیشتر بوده است با تعویض برد پاور مشکل را حل کرده و رضایت مشتری را جلب کرده ایم.

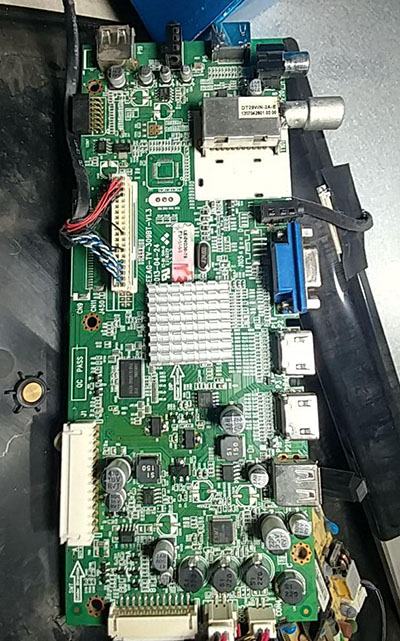

تصویر زیر مین برد دستگاه 24XS432 را نشان میدهد که با ایراد صدا ندارد و گاهش روشن نمی شود وارد دفتر تعمیرات غرب تهران شده است.

تعمیرات 24XS430

24XS430 LED TV XVISION

مین | پاور | پنل | بکلایت | اینورتر | درایور

خرید | فروش | قیمت | دانلود | پروگرام

یکی دیگر از محصولات مشابه که تقریبا همه چیز آن با مدلای قبلی مشترک بود مانیتور / تلویزیون 24XS430 بوده است که در این محصول نیز تعمیرات پاور و مین برد داشته ایم.

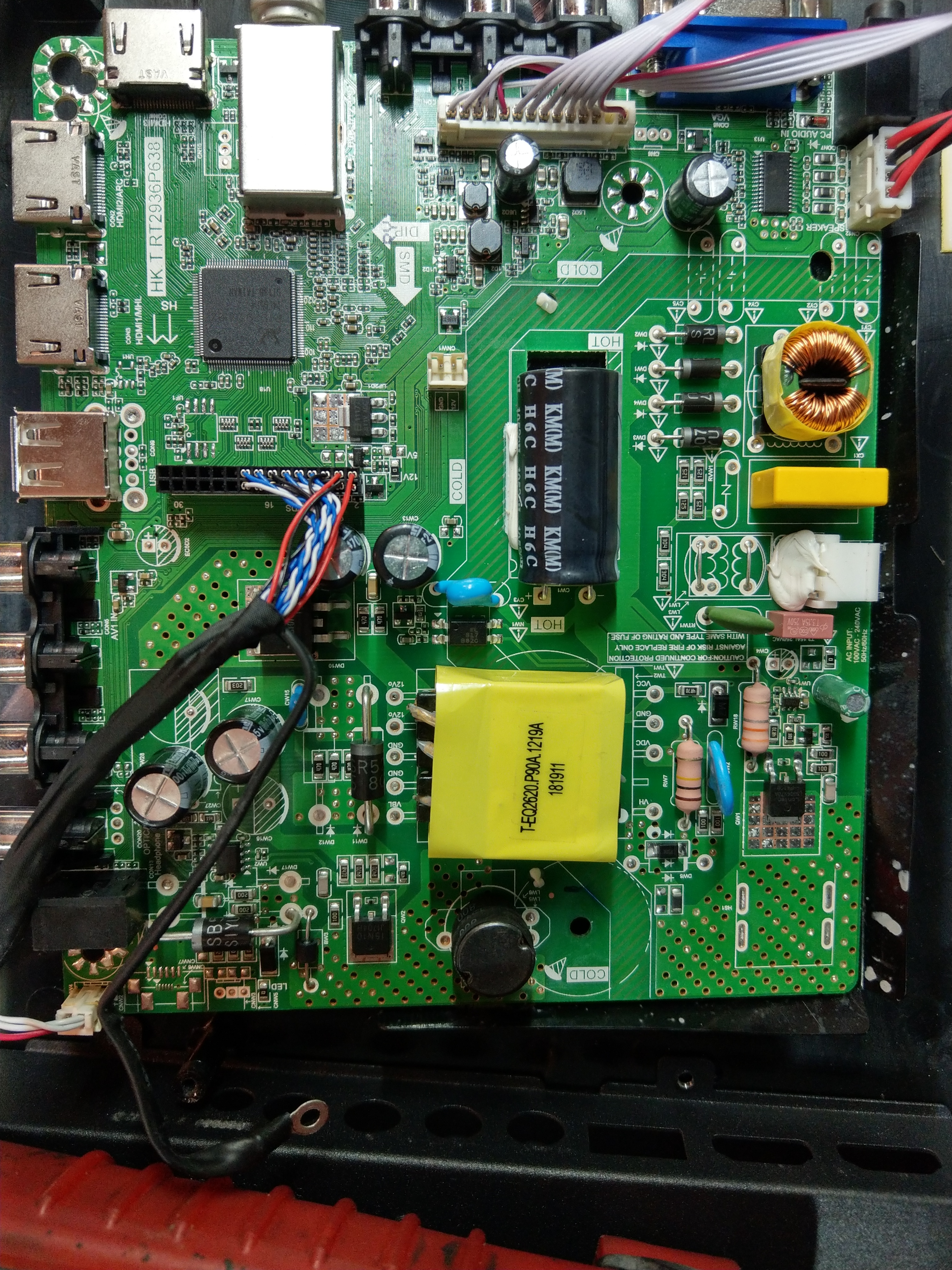

تصویر زیر مین برد ایکسویژن 24XS430 را نشان میدهد که مشکل استندبای ماندن داشت و ایراد از برد پاور نبوده است و مشکل را با پروگرام کردن مجدد آیسی فلش حل کردیم.

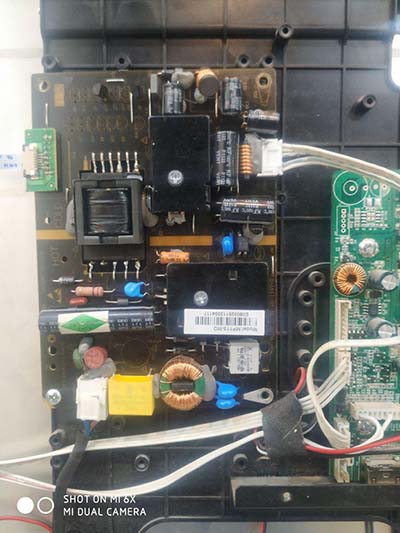

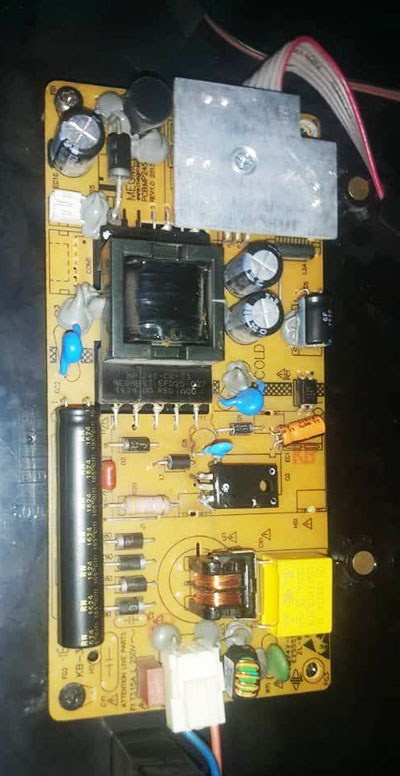

تصویر زیر برد تغذیه XVISION LED 24XS430 را نشان میدهد که در صورت افزایش ناگهانی برق ورودی شهر دچار آسیب در بخش هات HOT شده است و با تعمیر و تعویض قطعات بخش اولیه AC تغذیه ، تعمیر و تحویل مشتری گردیده است.

این مطلب توسط پویا مشفق تعمیرکار تلویزیون و تکنسین الکترونیک تهیه شده است.

شماره تماس پویا مشفق : 09194900934

تعویض | بکلایت | 24XS450 | ایکس ویژن | آموزش

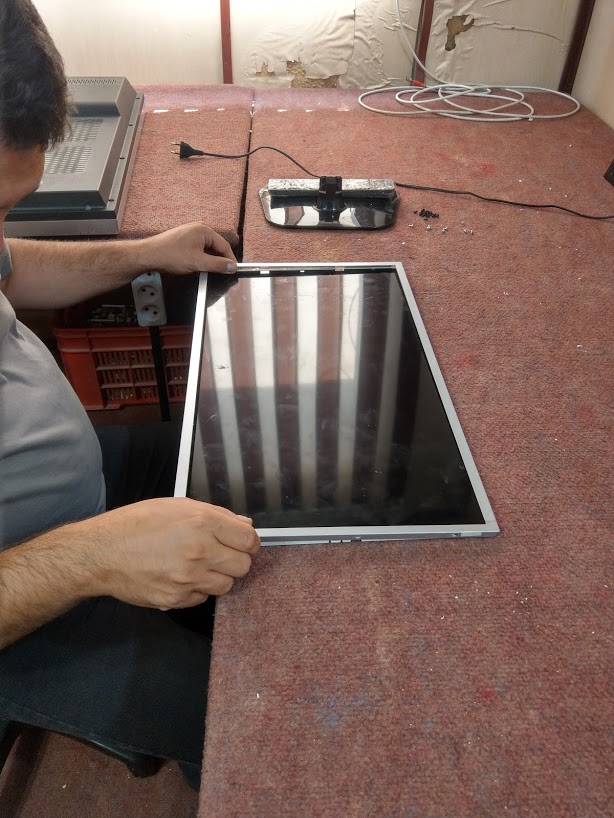

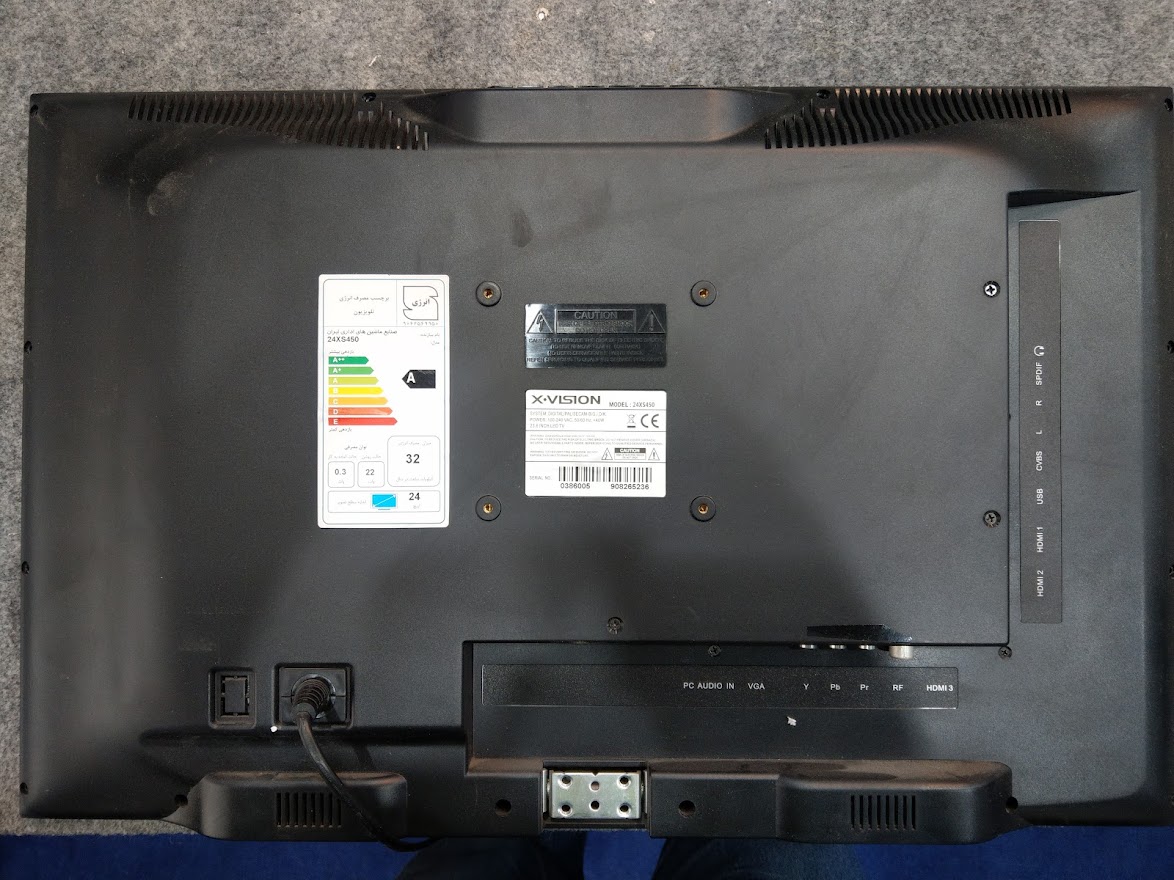

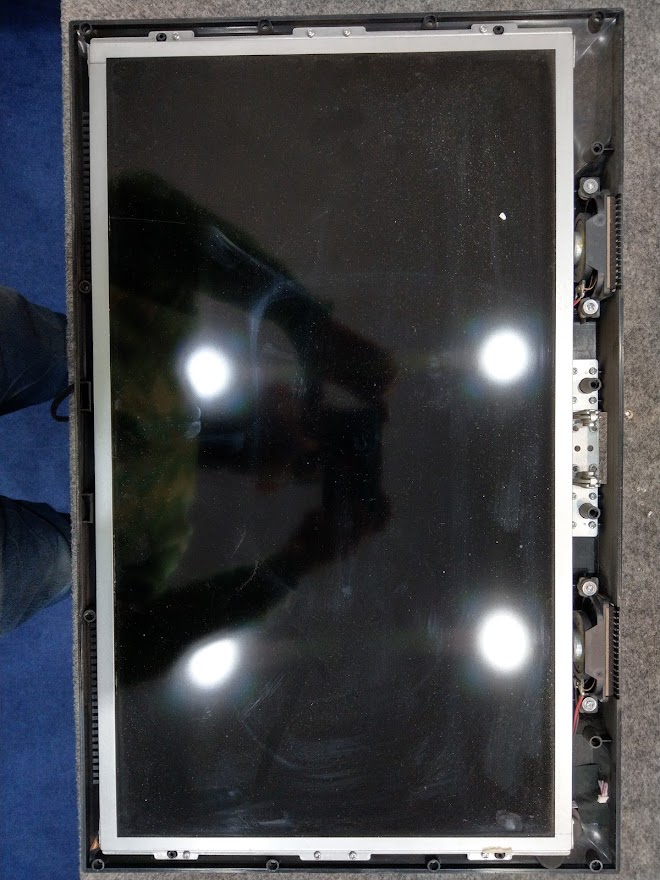

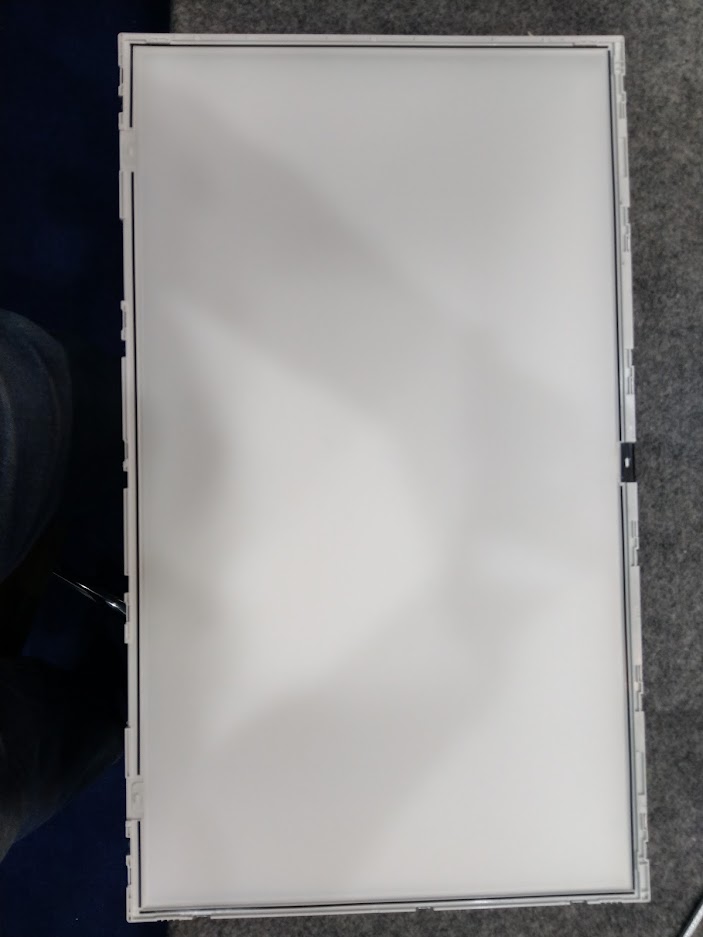

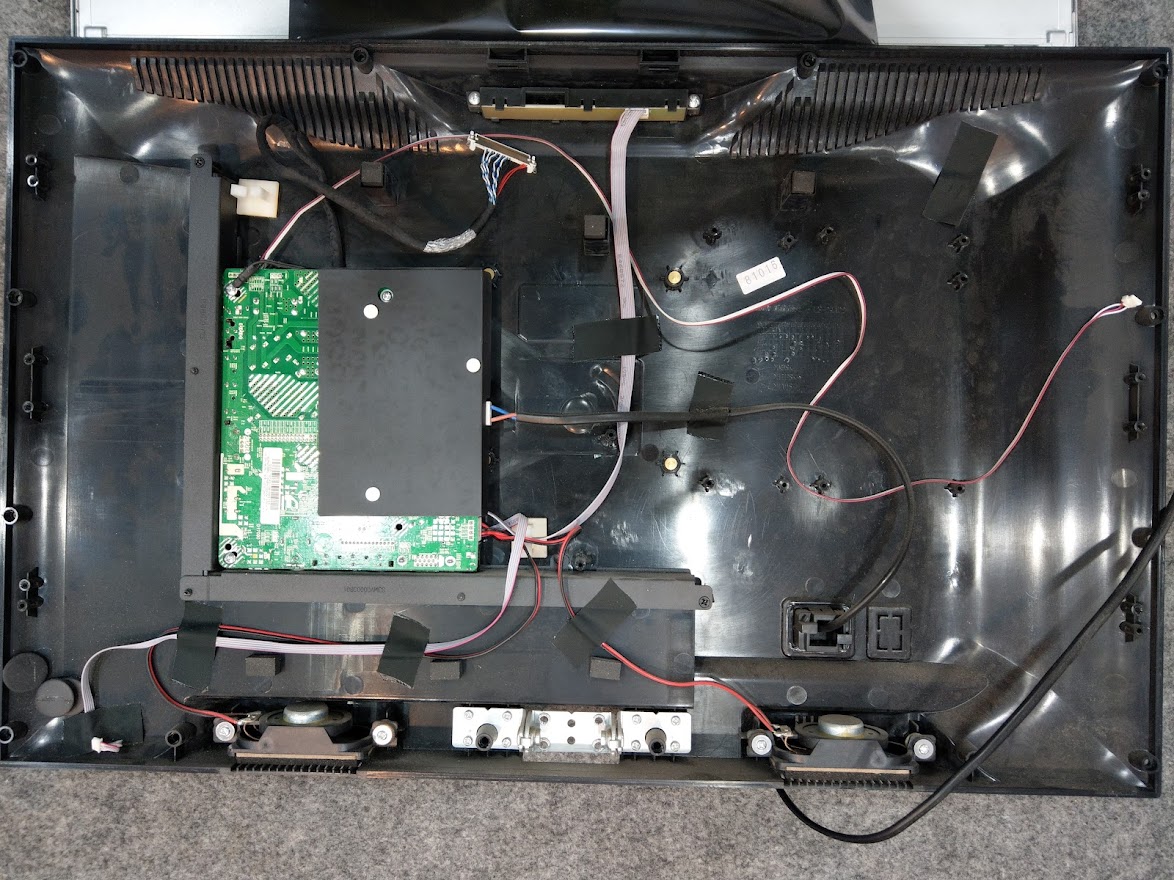

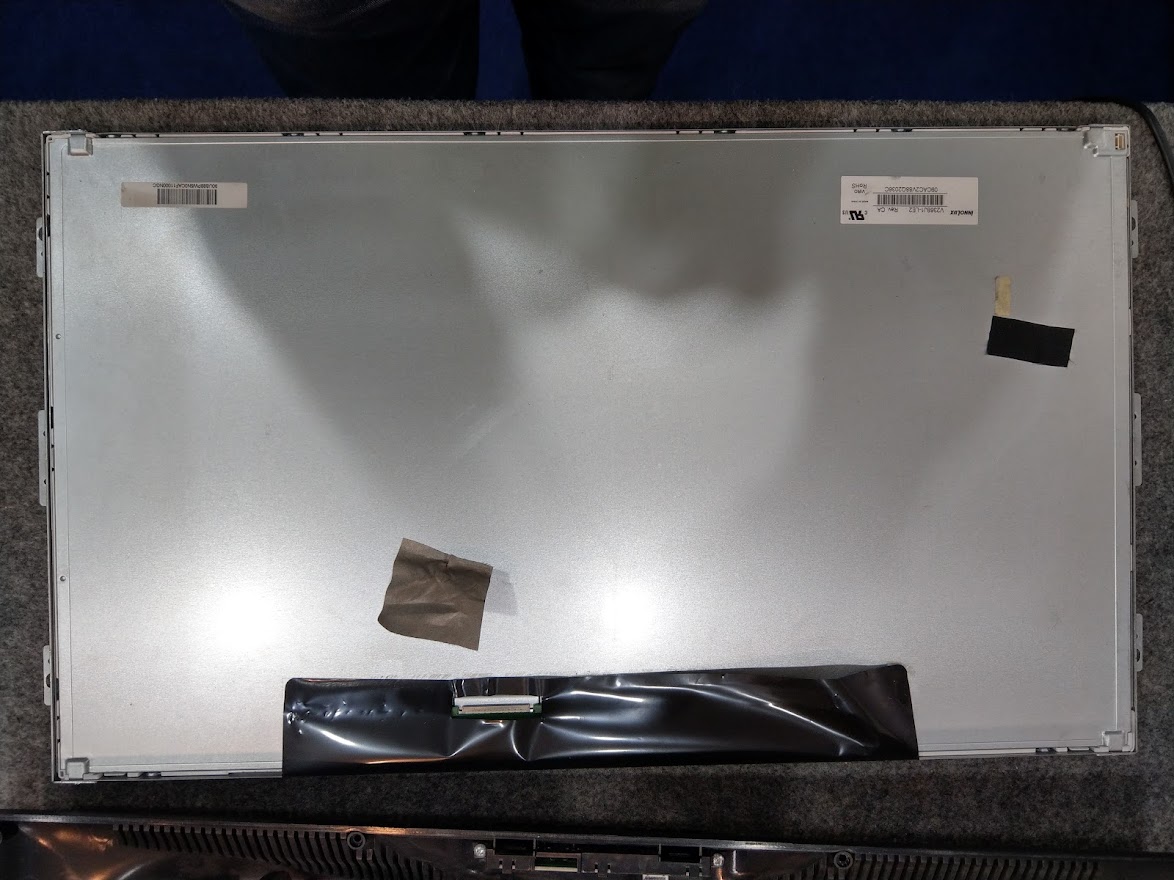

گزارش تعویض بکلایت یک عدد تلویزیون LED برند X.VISION به مدل 24XS450

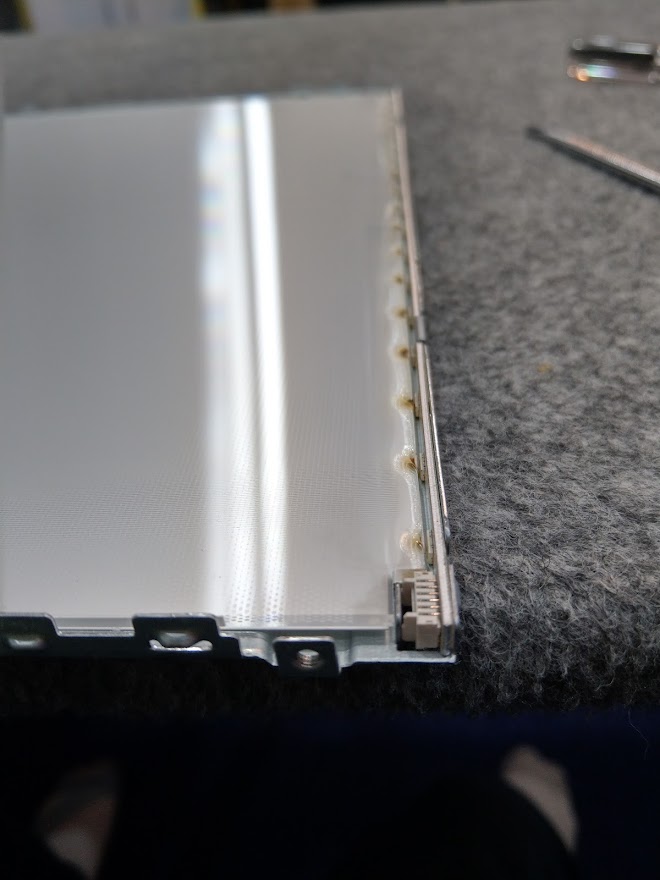

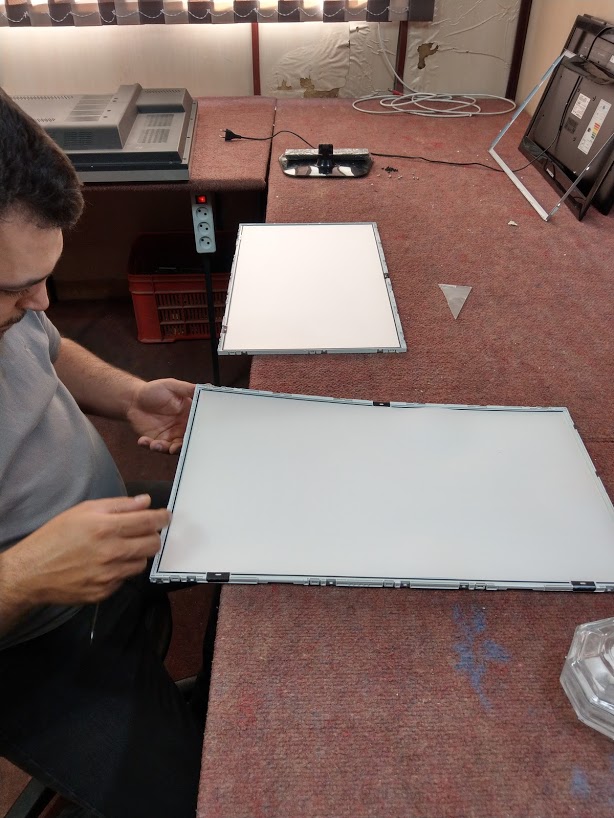

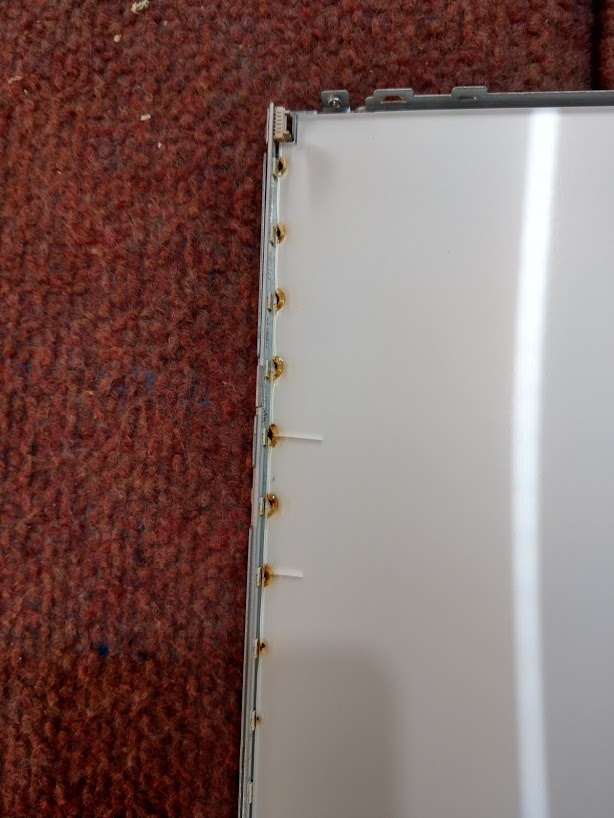

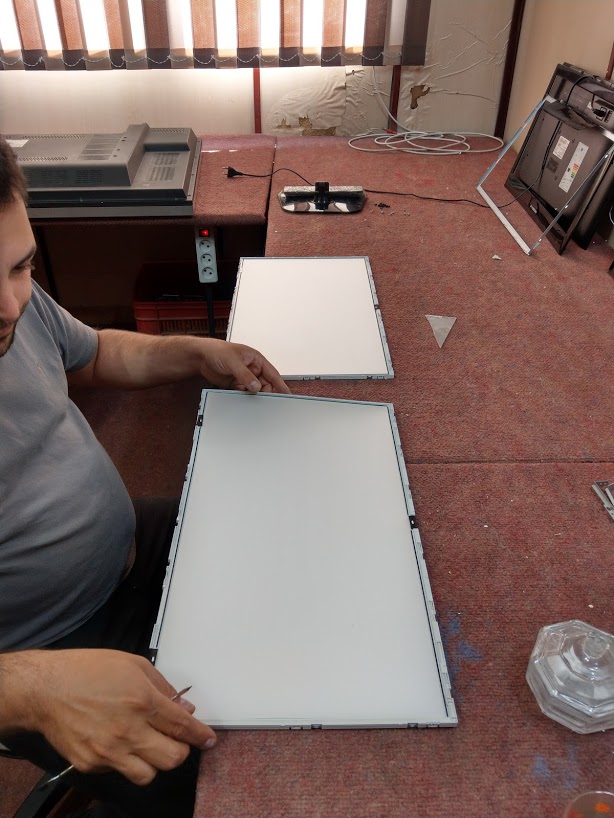

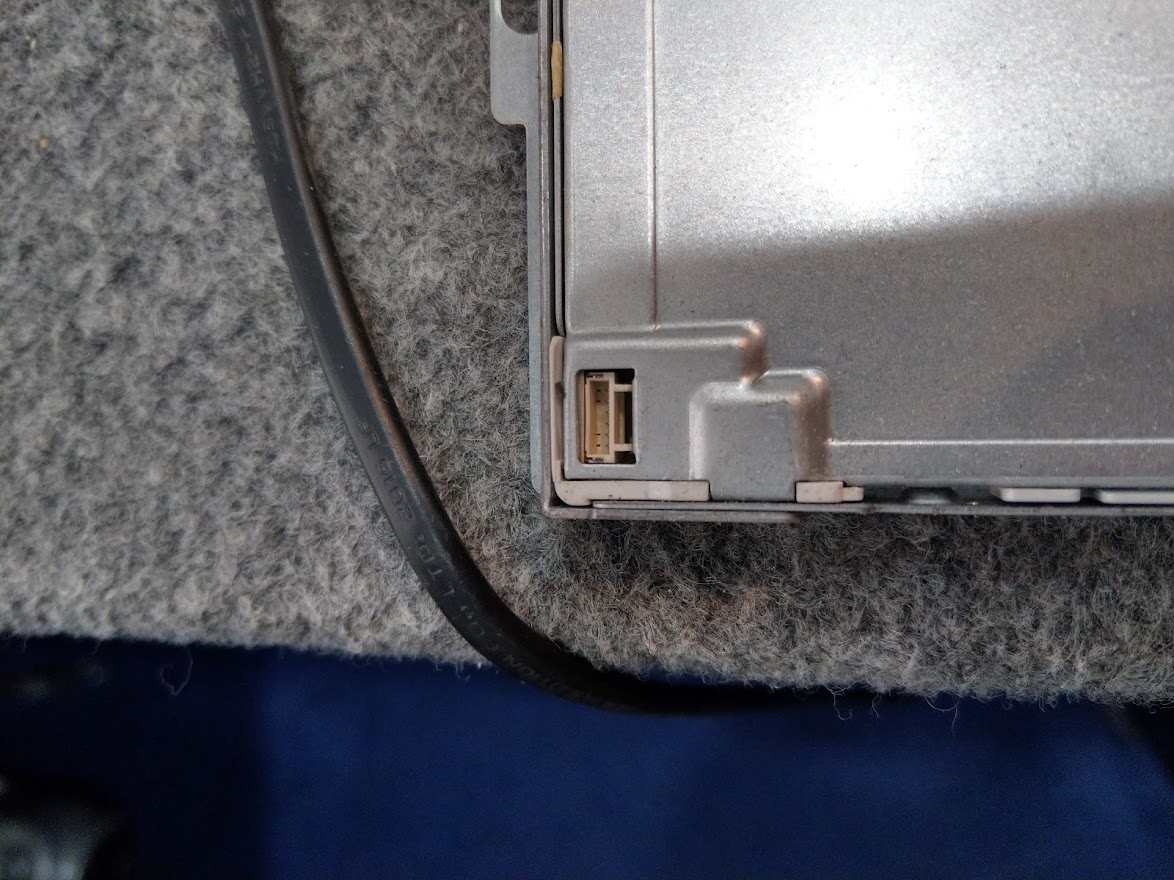

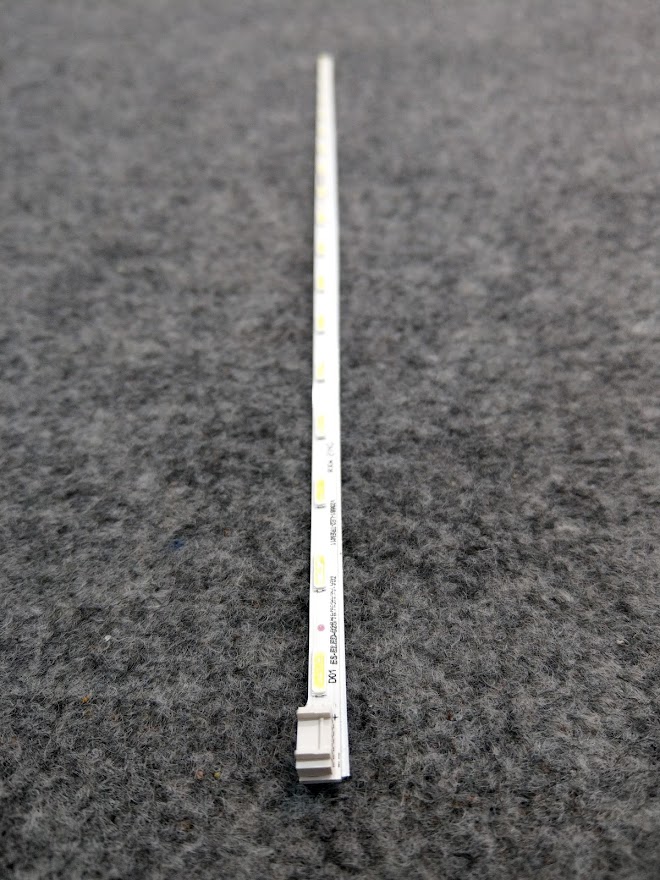

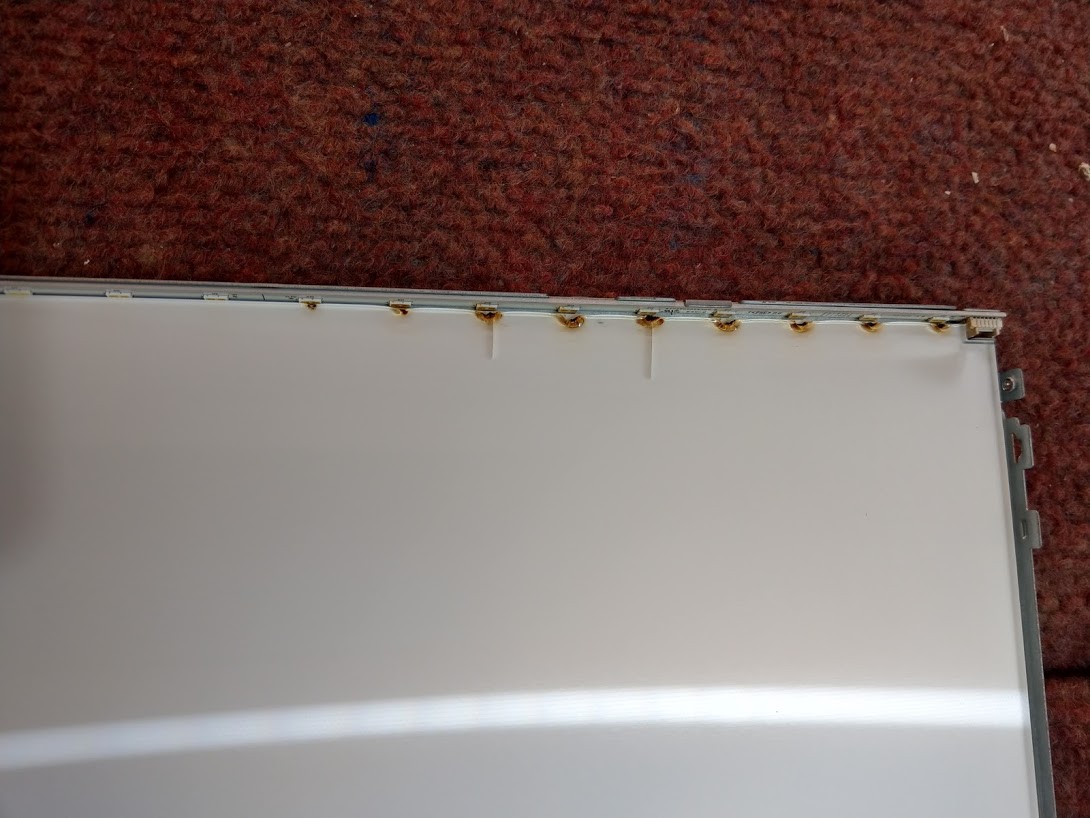

روز قبل آقایی که تقریبا 8 ماه پیش یک عدد دستگاه 24XS450 را برای تعویض بکلایت نزد نمایندگی غرب تهران مادیران در خیابان آزادی ( در حال حاضر این مجموعه با نمایندگی مادیران غرب تهران قطع همکاری کرده است ) شرکت ما آورده بود ولی بازم بعد گذشت مدتی بکلایت خراب شده است . دستگاه را باز کردم وقتی دیفیوزر را برداشتم دیدم حرارت بالای لامپ های LED در این مدل 18 عدد LED روی نواری در پهلوی تلویزیون نصب است که به آن بکلایت EDGE یا لبه ای گفته می شود . با صحبت با مشتری مشخص شد دستگاه برای دوربینهای نگهبانی است و بصورت 24 ساعته روشن می ماند . برای همین حرارت تولید شده توسط ال ای دی ها اینقدر زیاد شده که باعث ذوب شدن پلاستیک دیفیوزر می شود . با توجه به تعهدی که از قبل در نمایندگی ایکس ویژن آزادی به مشتری داده بودیم و حرف و تعهد برای ما اهمیت دارم ، قبول کردیم برای ایشان بدون هزینه بکلایت را تعویض نماییم . بکلایت با چسب سیلیکونی به شاسی فلزی چسبیده است و باید چسب زیر بکلایت سوخته قدیمی را به خوبی پاک نماییم . در زمان برداشتن لایه های دیفیوزر دقت نمایید آسیب و کثیفی روی آن بجا نماند . اگر با ذوب شدن رفلکتور و دیفیوزر مواجه شدید از بریدن و کات کردن قسمت های سوخته اجتناب نمایید. جالب است بدانید که مدل 24XS450 از یک برد مشترک برای پاور POWER BOARD و برد اصلی مین MAIN BOARD بصورت اشتراکی استفاده شده است . که تصویر آن را در جدول زیر میتوانید مشاهده نمایید .
