یکی دیگر از پرینترهای محبوب و پر فروش سامسونگ مدل ML-2510 میباشد که یک دستگاه تک کاره با کارتریج لیزری است و در قسمت ورودی کاغذ هم زمان از دو کاست استفاده میکند که کاست بالایی برای کشیدن کاغذ A5 با ظرفیت 15 برگه و کاست پایینی برای کشیدن کاغذ A4 با ظرفیت 150 برگه میباشد. در رنگ نقره ای در بازار ایران بفروش رسیده.

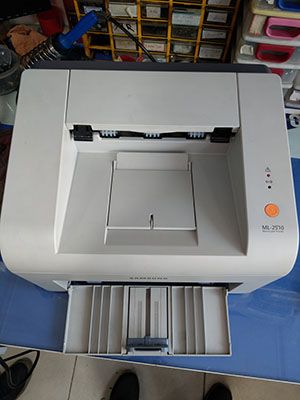

همانگونه که در تصویر بالا مشاهده فرمودید این مدل هم مانند مدل ML-1610 دارای یک دکمه STOP برای توقف پرینت و دو چراغ LED برای نمایش وضعیت دستگاه میباشد.

سرعت چاپ این دستگاه بسیار عالی میباشد و ظرفیت کاست کاغذ حدود 150 برگ A4 میباشد.

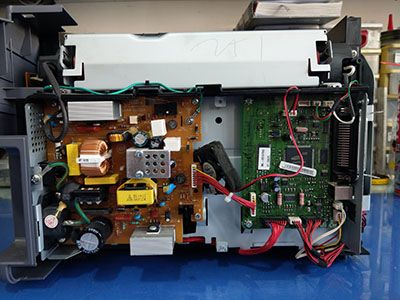

در تصویر زیر بعد از باز شدن قاب و بدنه به همان روش مدلهای دیگر که در پست قبلی هم به ان اشاره شده شما مین و پاور را بصورت زیر مشاهده میفرمایید.

خروجی برد پاور با مقادیر 12 ولت و 5 ولت است که مستقیم به مین برد میرود ، فقط یک خروجی با کابل مشکی ذخیم به فیوزر میرود که برای گرم کردن لامپ و هیتر است.

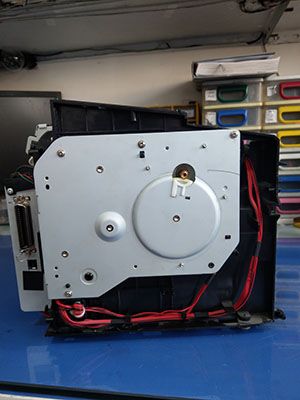

در تصویر زیر نیز میتوانید بخش چرخ دنده که عملیات چرخش و کاغذ کشی را مدیریت میکنند پس از باز کردن محافظ فلزی مشاهده نمایید.

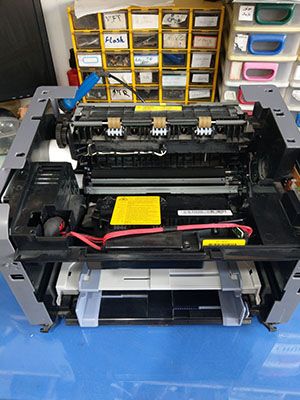

در تصویر زیر میتوانید لیزر دستگاه را همراه با بخش های داخلی پرینتر مشاهده نمایید

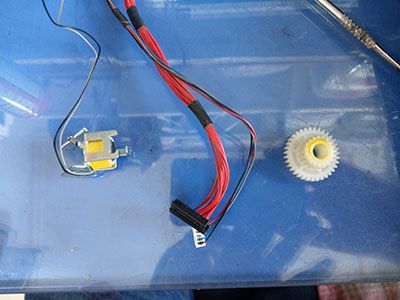

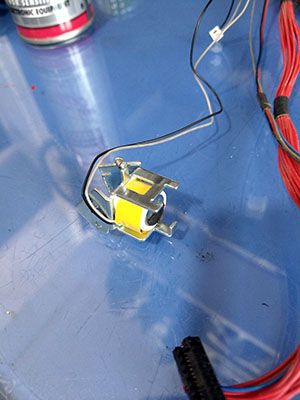

در تصویر زیر ENGINE CONTROL انجین کنترل را مشاهده مینمایید که بدلیل داشتن مشکل به درستی عمل نمیکند و باید تعویض گردد و خرابی ان باعث گیر کردن کاغذ درون دستگاه میشود.

این قطعه با فرمان جریان برق که از مین دریافت میکند به کاغذ کش ( چرخدنده مخصوص پیکاپ ) اجازه چرخش میدهد .

چرخ دنده دو زمانه ای با این انجین کنترل کار میکند که در صورت شکستن یا در رفتن فنر باید تعویض شود تا عملیات کاغذکشی بهدرستی انجام شود.

جهت دریافت خدمات تعمیرات پرینتر در غرب تهران و یا آموزش و راهنمایی در تعمیرات انواع پرینتر میتوانید از روش های زیر با ما در تماس باشید

تلفن تماس :

02144416889 (تهران )

09194900934

مشفق

آموزش تعویض سپرشن پد پرینتر لیزری سامسونگ مدل ML-2510

با مراجعه یک مشتری که از پرینتر خود در دفتر فنی و مهندسی استفاده می کرد و با ایراد چند تایی کشیدن کاغذ و سپس گیر کردن کاغذ ها درون دستگاه و داشتن صدای خیلی بد و قطع نشدن عمل کاغذ کشیدن ، به نمایندگی ما مراجعه کردند و دستگاه پس از پذیرش به بخش تعمیرات وارد شد .

تست اولیه گرفته شد برای درییافت سلف پرینت SELF PRINT یا همان پرینت اتوماتیک خود دستگاه SAMSUNG ML-2510 کافی است دکمه نارنجی STOP را برای چند ثانیه نگه دارید تا دستگاه موتور کند ، در این مورد خاص با کشیده شدن کاغذ صدای شدید بالا و پایین رفتن شاسی مخصوص ارسال کاغذ شنیده می شد . خوب مشخص بود این دستگاه دو ایراد دارد ، یک نیاز به تعویض بوبین انجین کنترل دارد و دوم نیاز به تعویض سپرشن پد.

شروع کنیم به کار :

ابتدا درب جلو را باز کرده ، کارتریج را خارج می کنیم ، درب را کمی به سمت وسط خم می کنیم تا از خارهای دو طرف آزاد شود ، دستگاه را وارونه کرده و با کمک ابزار خارهای زیر دستگاه را باز کنید تا از دو طرف بدنه ازاد شود ، البته فبلش پیچ های فلزی را با کمک آچار 4 سو باز کنید .

این مدل قاب پشت دو تیکه - قاب های کناری جداگانه و قاب رویی هم جدا است . یکی یکی به ترتیبی که زیر بدنه قرار دارد باز کنید . وقتی قاب های پلاستیکی باز شد باید اتصالات منبع تغذیه POWER را باز کنید ، تا بتوانید با باز کردن 4 عدد پیچ ، شاسی فلزی که مین برد و پاور برد روی ان دارد را جدا کنید . برای رسیدن به قسمت سپرشن پد و انجین کنترل باید قطعات فلزی و بدنه را باز کنید ، دقت نمایید سنسور تشخیص درب را خراب نکنید . هر جا دیدید قسمتی باز نمی شود الکی زور نزنید و دنبال خار مربوطه و گیر کار بگردید.

تصویر زیر بع از باز کردن سپرشن پد قبلی در کنار سپرشن پد جدید است. کار سپرشن پد این است که یک نوع ترمز است تا در زمان کاغذ کشیده شدن ، کاغذ زیری استحکاک داشته باشد و داخل سیستم وارد نشود.

تصویر زیر چرخ دنده ها و دو عدد لاستیک غلتک رو نشون میدهد که باید با کمک دستمال و الکل خیلی خوب تمیز کنید ، تمیز بودن این لاستیک ها به خوب کشیده شدن کاغذ کمک می کند . باید در زمانی که چرخدنده ازاد است این غلتک ها را بچرخوانید و تمیز کنید.

تصیویر زیر بعد از باز شدن درب پشت است ، برد سمت راست تصویر مین برد است ، برد سمت چپ تصویر POWER برد است .از روی پاور فقط کافی است اتصال کانکتور برق اصلی را ازاد کنید و دو عدد پیچی که مربوط به ارت ( زمین ) دستگاه است . اما تمام اتصالات روی مین برد به جز اتصال بین پاور و مین را باز کنید ، کابل هایی که از سمت بالا امده داخل شیار پلاستیکی است آنها را باز کنید . یک عدد فن روی درب پشت بود که دقت کنید در کدام جهت نصب است که زمان بسته شدن صحیح ببندید تا جهت باد عوض نشود.

تصویر زیر نشان میدهد باید اون محافظ فلزی باز شود تا بتوانید به سیستم انجین کنترل دسترسی پیدا کنید و بتوانید چرخدنده ها را باز کنید و تمیز و گریس کاری کنید.

در تصویر زیر قطعه ای که روی ان برچسب زرد چسبیده است ،معروف به لیزر است ، یک شیشه آینه ای زیر ان نصب است که با احتیاط و فشار خیلی کم باید آن را فقط با دستمال کاغذی خاک گیری کنید . دقت نمایید بسیار نازک و شکننده است و براختی می شکند. این لیزر کمک میکند که چاپ با میفیت تری داشته باشید.

تصویر زیر غلتک های خروجی کاغذ است ، باید قشنگ حوصله کنید و با دستکال و تمیز کننده آنها را برق بندازید . تمیزی این غلتک ها در خروج صحیح کاغذ و گیر نکدن آن کمک بزرگی است.

تصویر زیر خود پیکاپ است که باید باز شود و تعویض یا تمیز شود . قیمت زیادی ندارد تعویض کنید بهتر است ، اما اگر در دسترس نبود می توانید با مایع ظرفشوئی تمیزش کنید ، نیازی به انداختن خط و خش و زحمی کردن آن نیست.

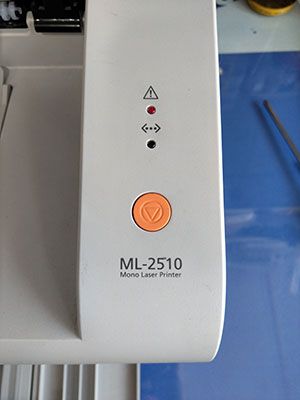

تصویر زیر که مدل دستگاه را نشان میدهد و همان کلید STOP جهت گرفتن SELF PRINT از خود سدتگاه یا همان گزارش دستگاه REPORT

سرویس دستگاه و شستشوی قاب ها حدود 2 الی 3 ساعت زمان میبرد . مهم این است که دستگاه را صحیح ببنیدید . ممکن است نزدن یکی از سنسور ها باعث شود دستگاه از کار کردن بیفتد . پیشنهاد می شود اگر تجربه کافی ندارید و حداقل یک حرفه ای کنار شما نیست از دست زدن به دستگاه خودداری کنید و هزینه های خود را بالا نبرید ، چون یک اشتباه می توان باعث آسیب دیدن بیشتر و خرابی های پر هزینه تر شود.
